• Pro XT 또는 Platinum 쿨러 장착
• Hydro 또는 Pro 쿨러 장착

Pro XT 또는 Platinum 쿨러 장착

대부분의 새로운 Corsair 액체 쿨러는 AMD의 AM4 소켓과 기본적으로 호환됩니다. 다음 쿨러 중 하나를 사용하는 경우 AM4 AMD Retention Bracket Kit을 사용할 필요가 없습니다:

• iCUE H100i Elite Capellix
• iCUE H115i Elite Capellix
• iCUE H150i Elite Capellix
• iCUE H100i Pro XT
• iCUE H115i Pro XT
• iCUE H150i Pro XT
• H100i Platinum
• H115i Platinum
• H100i Platinum SE
• H100x
• H60 (2018 모델)

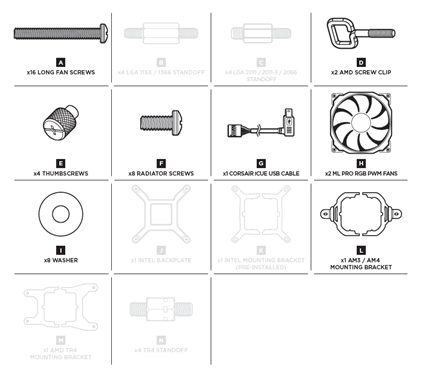

AM4 시스템에 쿨러를 설치하려면 다음 하드웨어가 필요합니다:

• 1 AM4 마운팅 브라켓 (L)
• 2 AMD 나사 클립 (D)
• 2 써쓰크루 (E)

AM4 소켓을 사용하여 쿨러를 장착하려면 다음을 수행하십시오:

1. 쿨러에 미리 설치된 Intel 마운팅 브라켓을 제거하십시오.
2. AMD 브라켓을 펌프의 슬롯에 양쪽을 밀어 넣어 설치하십시오.
   • 쿨러를 설치하기 전에 브라켓이 모든 면에서 고르게 고정되었는지 확인하십시오.
3. AMD 나사 클립을 브라켓에 설치하고 써쓰크루로 고정하십시오.
   • 써쓰크루를 너무 많이 조이지 마십시오. 나사 클립 루프를 마운팅 클립의 보유 후크 위로 올리기에 충분한 여유가 있어야 합니다.

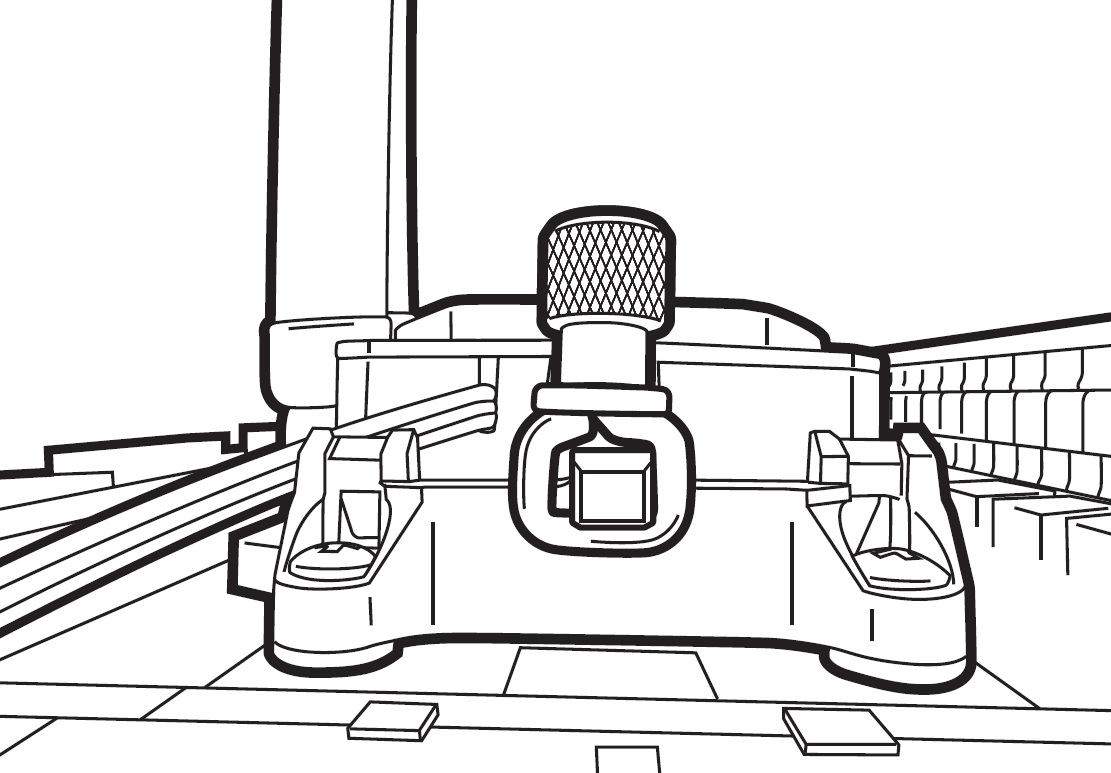

4. 브라켓을 AMD 기본 마운팅 클립과 정렬하고 나사 클립 루프를 보유 후크 위로 넘겨 쿨러를 설치하십시오.

5. 쿨러가 안전하게 고정될 때까지 써쓰크루를 조이십시오.
   • 써쓰크루를 너무 많이 조이지 마십시오. 이렇게 하면 보유 후크가 손상됩니다.

도표를 보거나 자세한 설치 지침을 보려면 쿨러 제품 설명서를 참조하십시오. 제품 설명서를 찾을 수 없는 경우 H100i Platinum 설명서를 사용할 수 있습니다.

쿨러 설치 비디오도 확인할 수 있습니다:

Hydro 또는 Pro 쿨러 장착

이전 모델은 기본적으로 호환되지 않지만 AM4 소켓과 함께 AM4 AMD Retention Bracket Kit을 사용하면 다음 쿨러를 사용할 수 있습니다:

• H50
• H55
• H75
• H80i v2 (H80i GT)
• H90
• H100i v2 (H100i GTX)
• H105
• H110i GTX
• H115i

AM4 AMD Retention Bracket Kit에 포함된 내용은 다음과 같습니다:

• (1) 원형 펌프용 AM4 브라켓



• (4x) 콜라드 스탠드오프



• (4x) 썸스크류


AMD AM4 마운팅 키트 설치 지침:

1. 마더보드 전면에서 기본 AMD 마운팅 클립을 제거합니다.
2. AM4 스탠드오프를 원래의 AMD 백플레이트에 콜라드 부분을 아래로 넣습니다.
3. Hydro Series 쿨러의 기본 Intel 브라켓을 키트에 제공된 AMD 브라켓으로 교체합니다.
4. 그 후 일반적인 Hydro Series 쿨러 설치를 진행합니다 (전원 및 USB 케이블을 꽂는 것을 잊지 마세요).

더 많은 정보는 사용자 가이드를 참조하거나 저희 포럼을 확인해주세요!
