iCUE Elite Capellix 액체 CPU 쿨러를 설치하는 데 도움이 필요하신가요? 도와드릴 비디오 및 설명서가 있습니다. 이 지침은 Intel 소켓에 적용됩니다.

설명서 PDF를 여기에서 찾을 수도 있습니다.

비디오 지침

단계 1: 마더보드 소켓 준비

LGA 11XX / 12XX 소켓을 사용하는 경우, 포함된 Intel 백플레이트와 LGA 11XX / 12XX 스탠드오프를 설치해야 합니다.

LGA 2011, 2011-3 또는 2066 소켓을 사용하는 경우, 백플레이트를 설치할 필요가 없습니다. 적절한 스탠드오프만 설치하면 됩니다.

마더보드 소켓을 준비하려면:

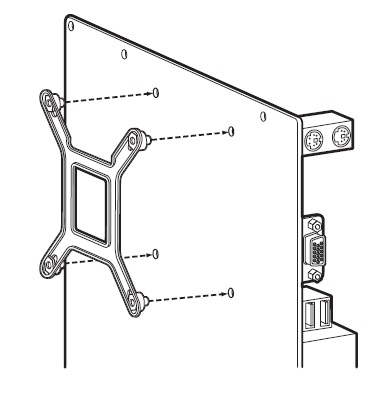

1. 마더보드가 필요한 경우 Intel 백플레이트를 설치하십시오.

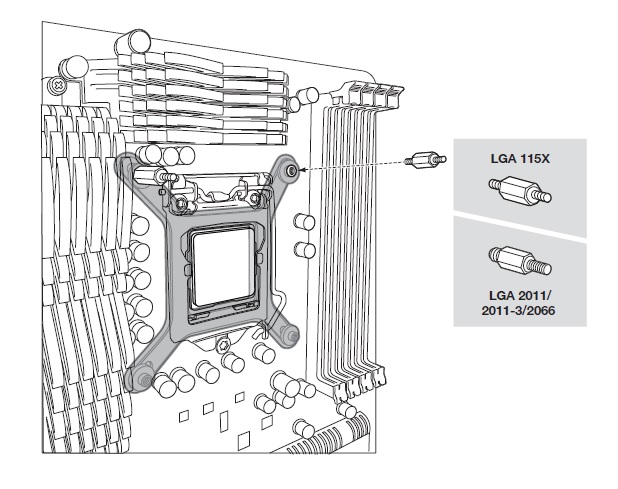

2. 4개의 Intel 스탠드오프 나사를 마더보드에 설치하십시오. 4개의 나사가 모두 안전하게 조여졌는지 확인하십시오.


단계 2: 쿨러 설치

마더보드에 스탠드오프를 설치한 후에 쿨러를 설치해야 합니다.

참고: 쿨러 펌프 헤드에 이미 열전도 판이 적용되어 있어야 합니다. 자체 열전도 판을 사용하려면 펌프 헤드의 콜드 플레이트와 프로세서의 통합 열 확산기(IHS)를 이소프로필 알코올과 린트 없는 천으로 청소해야 합니다.

1. 팬 및 라디에이터 어셈블리를 PC 시스템에 설치하십시오.
   • PC 케이스 외부에서 나사를 고정할 때 포함된 워셔를 사용하십시오.
2. 펌프 헤드의 브래킷을 마더보드의 4개의 스탠드오프 나사와 맞추십시오.
3. 스탠드오프의 썸 나사를 조여 펌프 헤드를 고정하십시오.
4. 펌프 타희 케이블을 마더보드의 CPU_FAN 헤더에 연결하십시오.
   • 또한 펌프 헤드에서 시스템 뒷면으로 케이블을 배선해야 합니다.

단계 3: 팬 및 펌프를 iCUE Commander CORE에 연결

쿨러를 마더보드에 설치한 후에는 팬 및 펌프를 iCUE Commander CORE에 연결해야 합니다.

1. iCUE Commander CORE를 부착할 수 있는 시스템의 적절한 위치를 찾으십시오.
2. 더블 사이드 테이프를 사용하여 Commander CORE를 부착하십시오.
3. Elite Capellix의 24핀 케이블을 Commander CORE의 적절한 포트에 연결하십시오.
4. 팬의 PWM 및 LED 케이블을 Commander CORE에 연결하십시오.
   • 참고: Commander CORE는 최대 6개의 CORSAIR PWM RGB 팬을 지원할 수 있습니다.

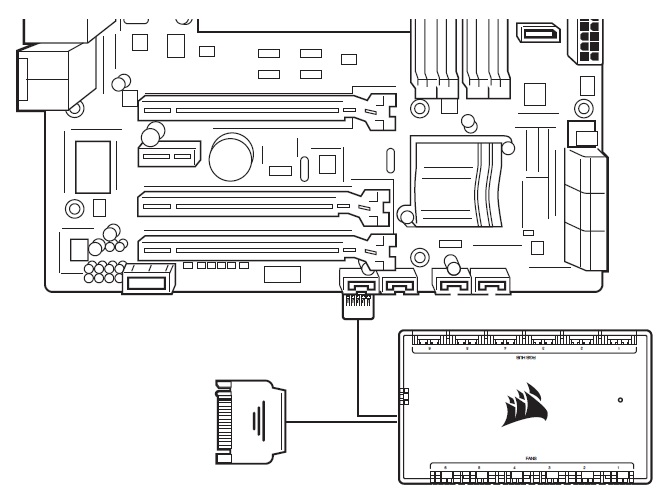

5. Commander CORE USB 케이블을 마더보드의 사용 가능한 USB 2.0 헤더에 연결하십시오.
6. 펌프 전원 케이블을 전원 공급 장치의 SATA 전원 플러그에 연결하십시오.
