iCUE Elite Capellix 액체 CPU 쿨러를 설치하는 데 도움이 필요하신가요? 비디오 및 설명서를 통해 도와드리겠습니다. 이 지침은 AMD 소켓에 적용됩니다.

설명서 PDF를 여기에서 찾으실 수도 있습니다.

비디오 설명서

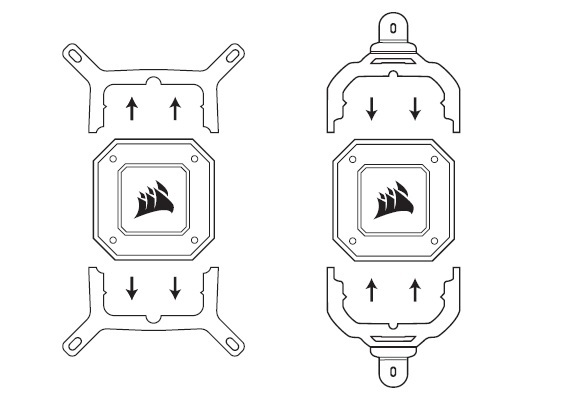

단계 1: 사전 설치된 브라켓 교체

Elite Capellix에는 사전 설치된 Intel 마운팅 브라켓이 함께 제공됩니다. 쿨러 펌프를 올바르게 장착하려면 이 브라켓을 AMD 브라켓으로 교체해야 합니다.

1. 펌프 헤드에서 사전 설치된 Intel 브라켓을 제거합니다.
2. AMD 브라켓을 펌프의 슬롯에 양쪽을 밀어 넣어 설치합니다.
   • 쿨러를 설치하기 전에 브라켓이 모든 면에서 고르게 고정되었는지 확인하십시오.

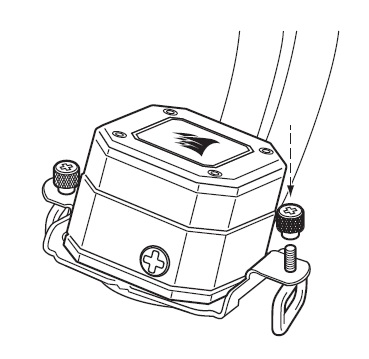

3. AMD 나사 클립을 브라켓에 설치하고 나사를 조이기 전에 엄지 나사로 느슨하게 고정합니다.
   • 나사를 완전히 조이지 마십시오. 나사 클립을 마운팅 클립의 보유 후크 위로 올리기에 충분한 여유가 있어야 합니다.


단계 2: 쿨러 설치

브라켓을 교체한 후에 쿨러를 PC 시스템에 설치할 수 있습니다.

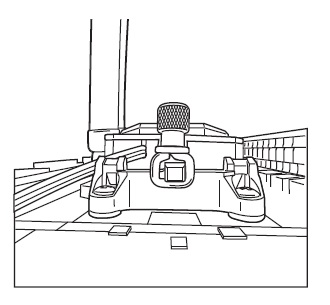

1. 브라켓을 AMD 마운팅 클립에 맞추고 나사 클립 루프를 보유 후크 위로 슬립하여 쿨러를 설치합니다.

2. 쿨러가 안전하게 고정될 때까지 엄지 나사를 조이십시오.
   • 나사를 지나치게 조이지 마십시오. 그렇게 하면 보유 후크가 손상됩니다.
3. 펌프 타희 케이블을 마더보드의 CPU_FAN 헤더에 연결합니다.
   • 또한 펌프 헤드에서 시스템 뒷면으로 케이블을 배선해야 합니다.

단계 3: 팬 및 펌프를 iCUE Commander CORE에 연결

쿨러를 마더보드에 설치한 후에는 팬 및 펌프를 iCUE Commander CORE에 연결해야 합니다.

1. iCUE Commander CORE를 부착할 수 있는 시스템에 적합한 위치를 찾습니다.
2. 더블 사이드 테이프를 사용하여 Commander CORE를 부착합니다.
3. Elite Capellix의 24핀 케이블을 Commander CORE의 적절한 포트에 연결합니다.
4. 팬의 PWM 및 LED 케이블을 Commander CORE에 연결합니다.
   • 참고: Commander CORE는 최대 6개의 CORSAIR PWN RGB 팬을 지원할 수 있습니다.
5. Commander CORE USB 케이블을 마더보드의 사용 가능한 USB 2.0 헤더에 연결합니다.
6. 펌프 전원 케이블을 전원 공급 장치의 SATA 전원 플러그에 연결합니다.
