LC100 케이스 악센트 조명 삼각형 설치 방법

CORSAIR LC100 케이스 액센트 조명 삼각형을 사용하면 9개의 연결 가능하고 사용자 정의 가능한 미니 RGB 조명 패널로 PC를 더욱 개인화할 수 있습니다. 이 문서에는 LC100을 설치하는 방법과 비디오가 포함되어 있습니다.

설치하기 전에 iCUE 소프트웨어가 최신 버전으로 업데이트되었는지 확인하십시오.

LC100 삼각형은 핫스왑되지 않도록 의도되어 있으며 시스템이 켜진 상태에서 삼각형을 제거하거나 추가해서는 안됩니다.

• 포함된 내용
• LC100 설치
• iCUE에서 LC100 설정
• 비디오 설명서

포함된 내용

구매한 제품에서 다음 구성품이 있는지 확인하십시오:

• 1개의 마스터 LC100 삼각형
• 8개의 동반자 LC100 삼각형
• 4mm 연결 막대
• 5.5mm 연결 막대
• 1개의 조명 노드 프로 컨트롤러 (스타터 키트에만 포함됨)

LC100 설치

설치를 시작하기 전에 컴퓨터 시스템이 꺼져 있는지 확인하십시오. 꺼졌다면 아래 지침을 따르십시오:

1. LC100 마스터 삼각형을 케이스의 강철 표면에 장착하십시오.

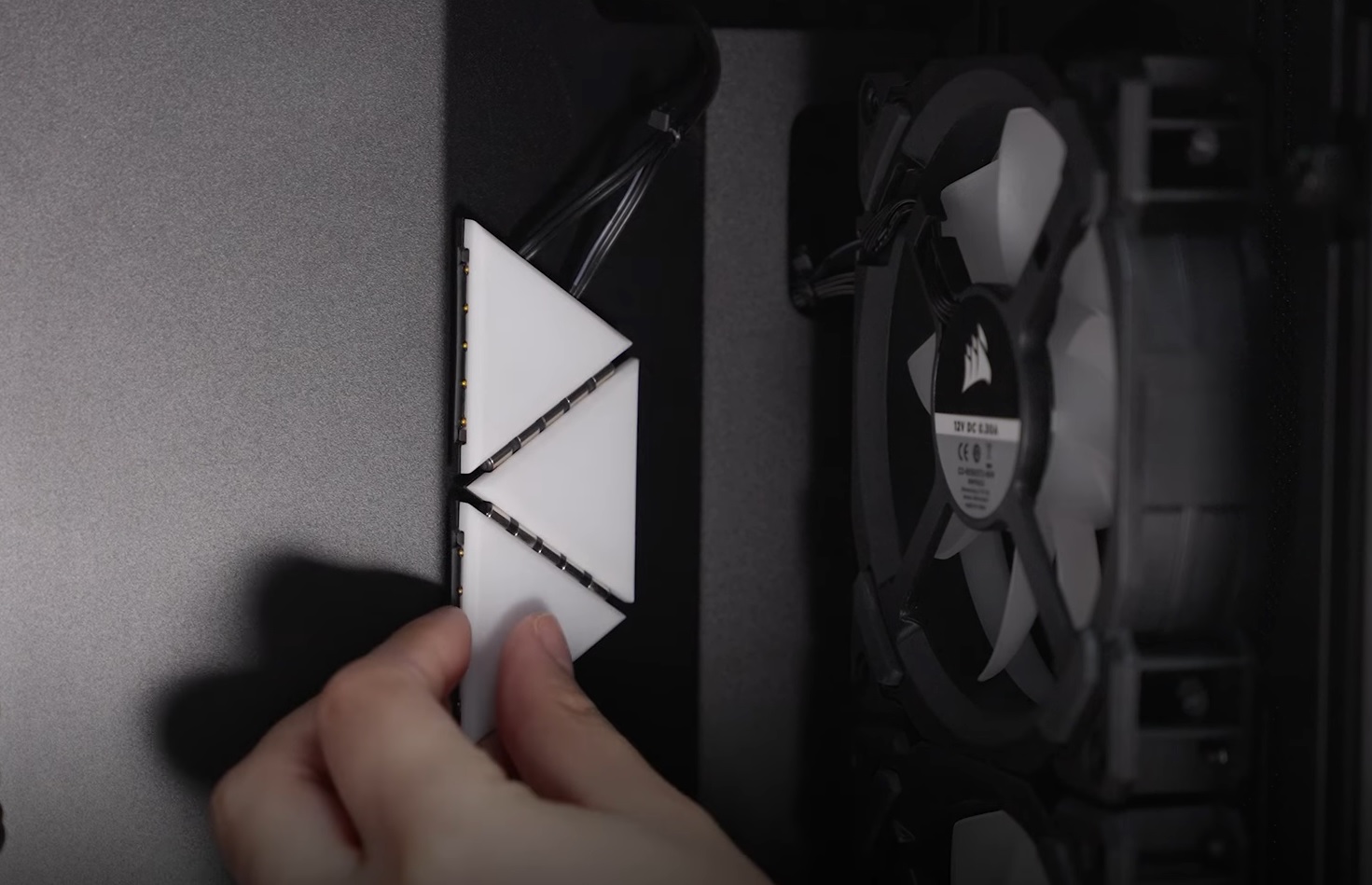

2. 동반자 삼각형을 마스터 삼각형에 연결하고 원하는 모양으로 4mm 또는 5.5mm 연결 막대를 사용하십시오.
   • 5.5mm 연결 막대는 동반자 삼각형을 90도 각도로 구부러지게 하는 데 사용됩니다.
   • 2개의 마스터 삼각형에 의해 제어되는 최대 18개의 동반자 삼각형을 단일 RGB 컨트롤러로 제어할 수 있습니다.



3. 마스터 삼각형의 3핀 RGB 전원 커넥터를 RGB 컨트롤러에 연결하십시오.
4. 마스터 삼각형의 SATA 전원을 전원 공급 장치에 연결하십시오.
5. RGB 컨트롤러의 USB 및 SATA 전원을 연결하십시오 (아직 연결하지 않은 경우).

iCUE에서 LC100 설정

시스템에 LC100을 설치한 후에는 iCUE를 사용하여 RGB LED 조명을 사용자 정의할 차례입니다. iCUE와 LC100의 펌웨어가 최신 버전으로 업데이트되었는지 확인하십시오.

1. iCUE를 엽니다.

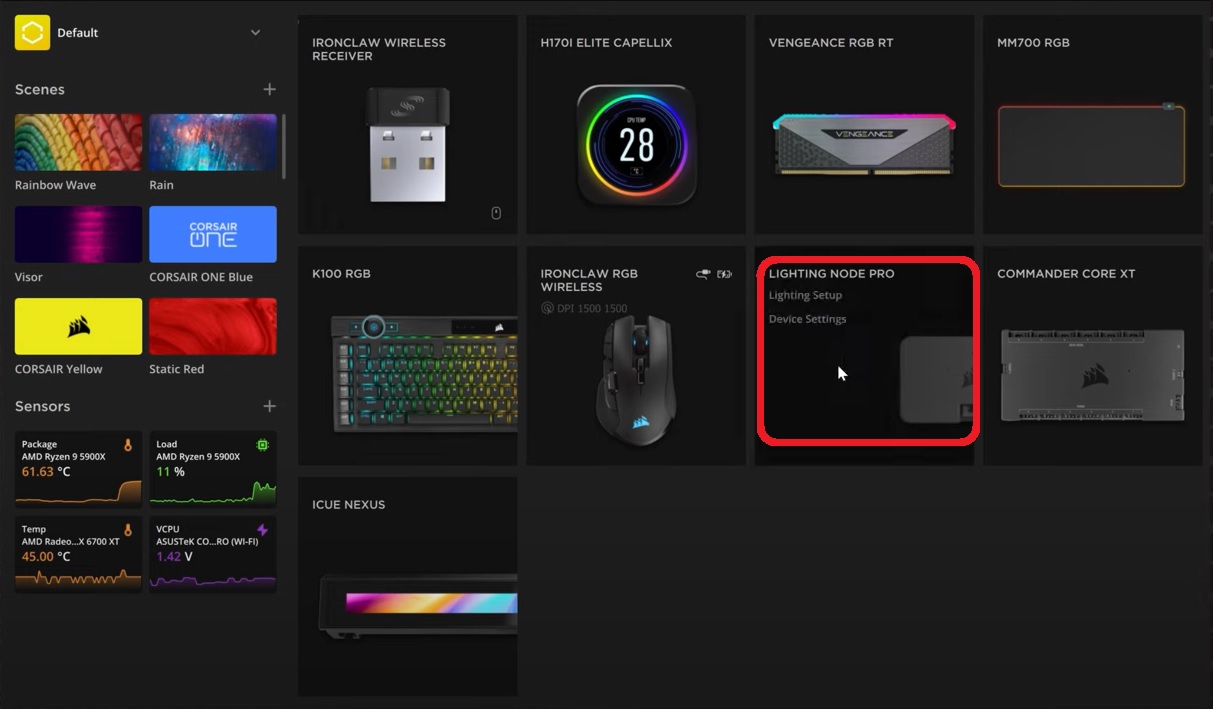

2. 홈 화면에서 RGB 컨트롤러를 선택하고 조명 설정을 클릭하십시오.

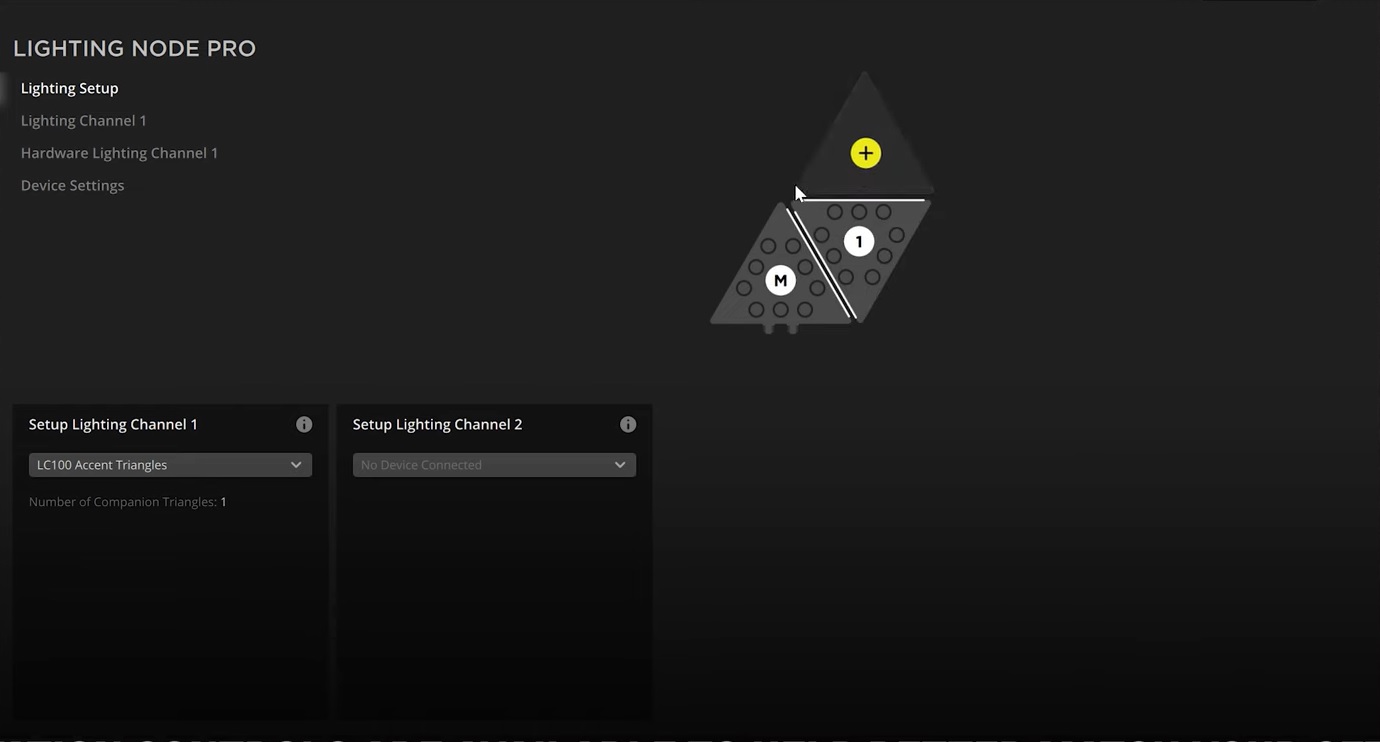

3. LC100을 연결한 조명 채널의 드롭다운 메뉴에서 LC100 액센트 삼각형을 선택하십시오.
4. 미리보기 화면에서 LC100의 구성과 일치하도록 삼각형을 추가하고 이동하십시오.



5. 왼쪽 메뉴에서 조명 채널을 선택하십시오.

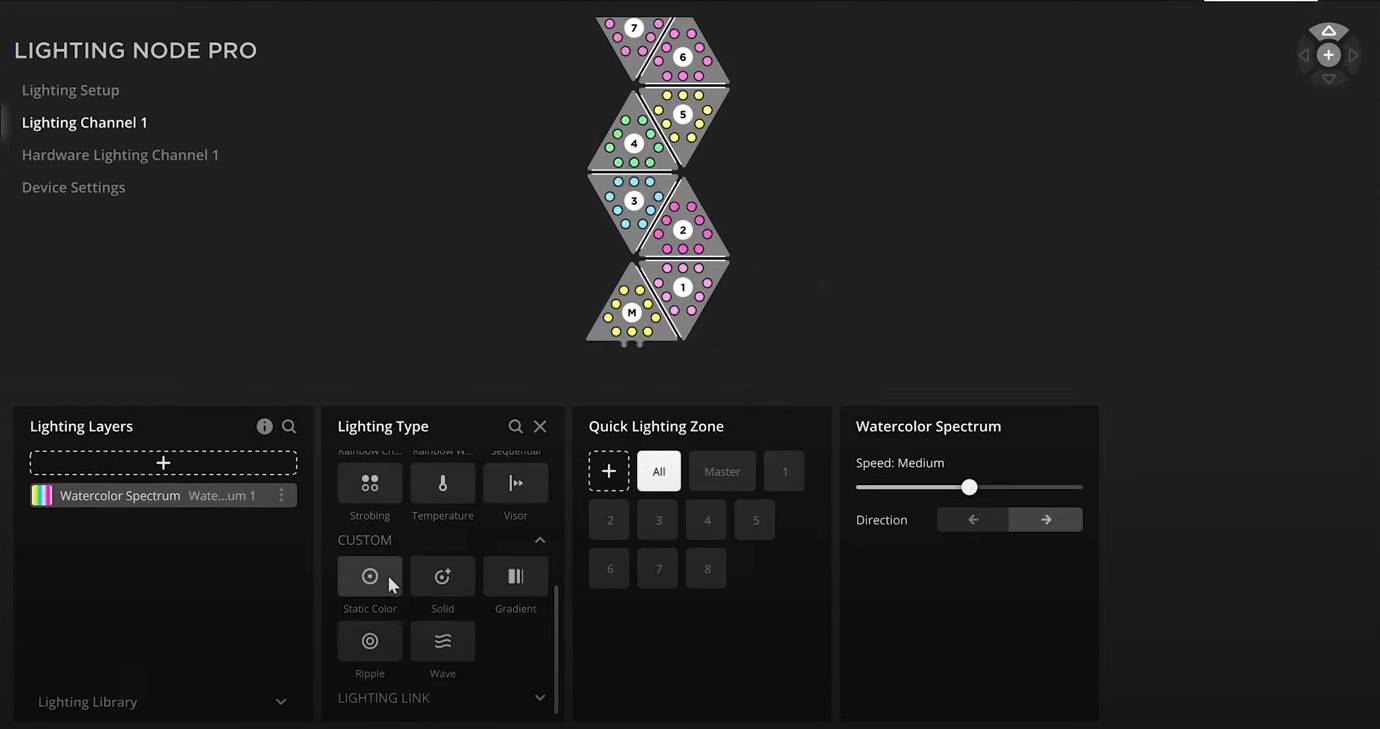

6. 조명 레이어에서 + 버튼을 클릭하여 LC100을 위한 새로운 조명 레이어를 만드십시오.
7. 원하는 조명 효과를 사용자 정의하기 위해 옵션을 사용하십시오.
   • 참고: LIGHTING LINK 효과를 선택하면 해당 조명 효과가 PC에 연결된 모든 iCUE 호환 장치에 적용됩니다.


비디오 지침
