iCUE RGB ELITE: iCUE RGB ELITE 액체 CPU 쿨러를 설치하는 방법

이 문서는 PC 시스템에 ELITE 시리즈 액체 CPU 쿨러를 설치하는 데 도움이 될 것입니다.

참고: iCUE RGB ELITE 액체 CPU 쿨러는 Intel 마운팅 브라켓이 미리 설치되어 있습니다. AMD 시스템을 사용하는 경우 AMD 호환 마운팅 브라켓으로 교체해야 합니다.

비디오 지침

단계 1: 라디에이터 준비

쿨러의 라디에이터 위치와 팬 방향을 결정하는 것이 처음 해야 할 일입니다. 라디에이터를 어떻게 설치할지 결정하는 데 도움이 필요한 경우 이상적인 라디에이터 위치에 대한 문서를 확인할 수 있습니다.

라디에이터를 어떻게 설치할지와 팬을 어떻게 배치할지 결정한 후, 팬을 라디에이터에 설치하고 제공된 나사를 사용하여 고정합니다.

단계 2: 펌프 헤드 준비

iCUE RGB ELITE 액체 CPU 쿨러의 펌프 헤드에는 Intel 마운팅 브라켓이 미리 설치되어 있습니다. AMD 시스템을 사용하는 경우 AMD 호환 마운팅 브라켓으로 교체해야 합니다.

펌프 헤드에 AMD 마운팅 브라켓을 설치하려면:

1. 펌프 헤드에서 열전도 페이스트 플라스틱 커버를 제거합니다.
2. 펌프 헤드에서 Intel 마운팅 브라켓의 두 절반을 제거합니다.
3. AMD 마운팅 브라켓의 두 절반을 펌프 헤드에 삽입합니다.
   • 참고: 펌프 헤드의 열전도 페이스트를 만지거나 묻히지 않도록 주의하십시오.


단계 3: 백플레이트 설치

펌프 헤드에 적절한 마운팅 브라켓이 설치된 후, 백플레이트를 준비해야 합니다.

Intel 시스템을 사용하는 경우:

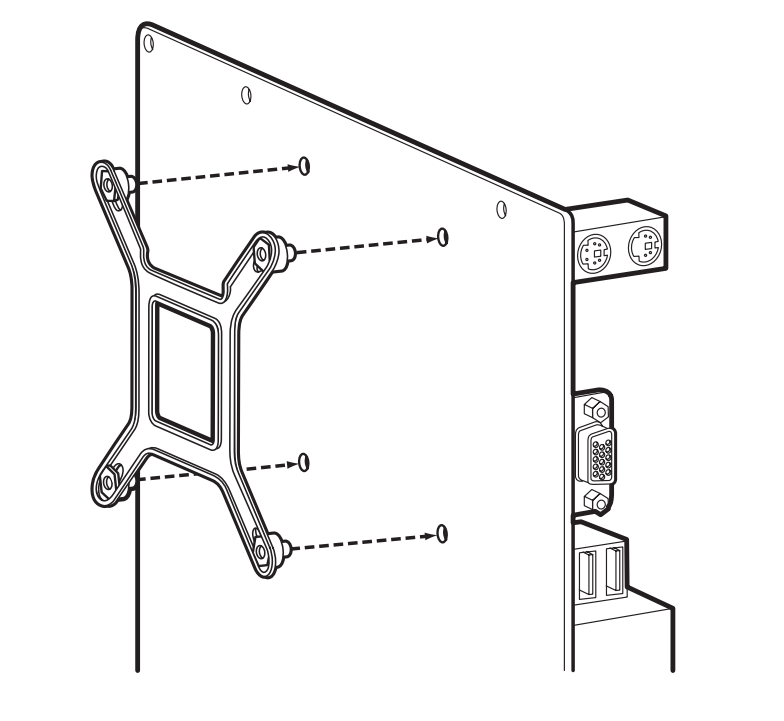

1. Intel 백플레이트 뒷면의 점착 필름 보호 필름을 제거합니다.
2. 백플레이트를 마더보드 뒷면의 마운팅 홀에 맞춥니다.
3. 백플레이트를 마더보드 뒷면에 부착합니다.

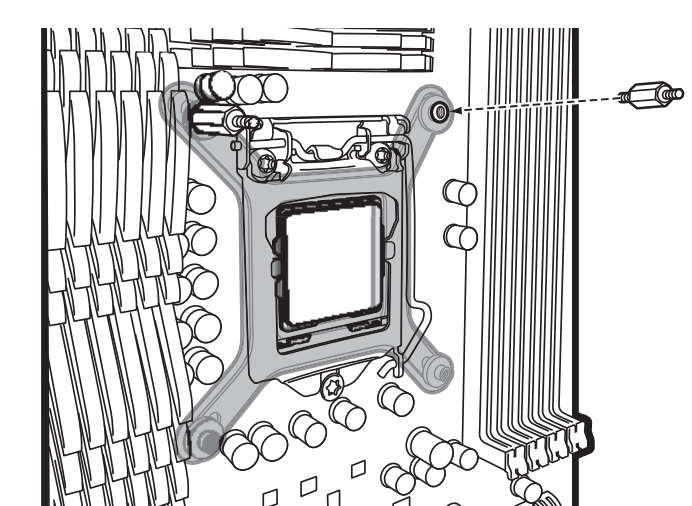

4. 제공된 스탠드오프를 마더보드 앞면을 통해 백플레이트의 마운팅 포스트에 나사로 조여 부착합니다.


AMD 시스템을 사용하는 경우:

1. 마더보드 소켓에 있는 플라스틱 리텐션 클립을 풀고 제거합니다.
2. 기본 AM4 백플레이트를 마더보드 뒷면에 부착합니다.
3. 제공된 스탠드오프를 마더보드 앞면을 통해 백플레이트의 마운팅 포스트에 나사로 조여 부착합니다.

단계 4: 라디에이터 및 펌프 헤드 설치

마더보드에 백플레이트를 설치한 후, 라디에이터를 설치하고 펌프 헤드를 CPU에 설치해야 합니다:

1. 시스템에서 원하는 위치에 라디에이터를 설치합니다.
2. 제공된 나사를 사용하여 라디에이터를 고정합니다.
3. 마더보드에 설치한 스탠드오프와 맞추기 위해 펌프 헤드를 CPU에 설치합니다.
4. 쿨러와 함께 제공된 써쓰크루를 스탠드오프에 조여 펌프 헤드를 CPU에 고정합니다.

다섯 번째 단계: 필요한 케이블 연결하기

라디에이터와 펌프 헤드가 시스템에 설치되면, 마지막 단계는 모든 필요한 케이블을 연결하여 iCUE에서 쿨러 설정을 사용자 정의하는 것입니다.

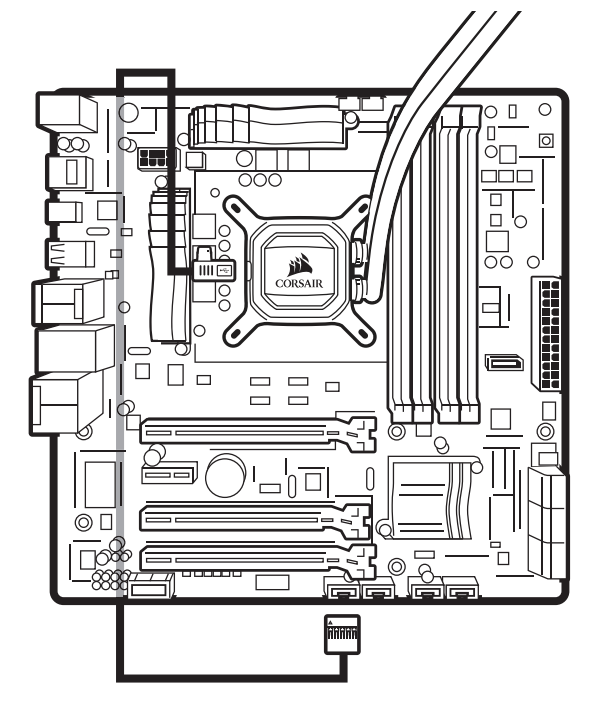

1. 쿨러의 USB-C 케이블을 펌프 헤드에 연결합니다.



2. 케이블의 다른 끝을 마더보드 트레이 뒤로 경로 지정합니다.
3. 라디에이터의 각 팬을 쿨러의 PWM 팬 분배기에 연결합니다.

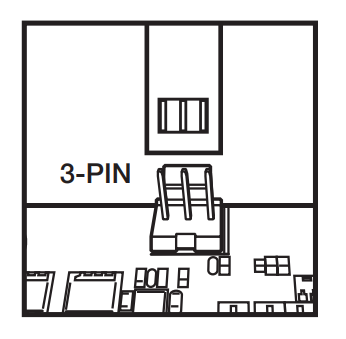

4. 펌프 타희 케이블을 마더보드의 CPU_FAN 헤더에 연결합니다.



5. 데이터 케이블을 마더보드의 USB 2.0 내부 헤더에 연결합니다.
6. 펌프 전원 케이블을 사용 가능한 SATA 전원 플러그에 연결합니다.

필요한 모든 케이블을 연결한 후 시스템의 전원을 켭니다.

iCUE가 설치되어 최신 버전으로 업데이트되었는지 확인하세요. 쿨러를 올바르게 설치했다면 iCUE의 홈 화면에서 쿨러를 볼 수 있어야 합니다.
