Instrukcja wymiany przedniego panelu wejściowego 4000D/X

Jeśli potrzebujesz pomocy przy wymianie panelu I/O z przodu obudowy 4000D, 4000D Airflow, 4000X lub 4000X QL, skorzystaj z tego przewodnika jako odniesienia, który pomoże Ci w procesie wymiany panelu I/O.

Metoda 1. Przydatna w przypadkach, gdy masz dużo miejsca wewnątrz obudowy i brak jest problemów z przejściem komponentów.

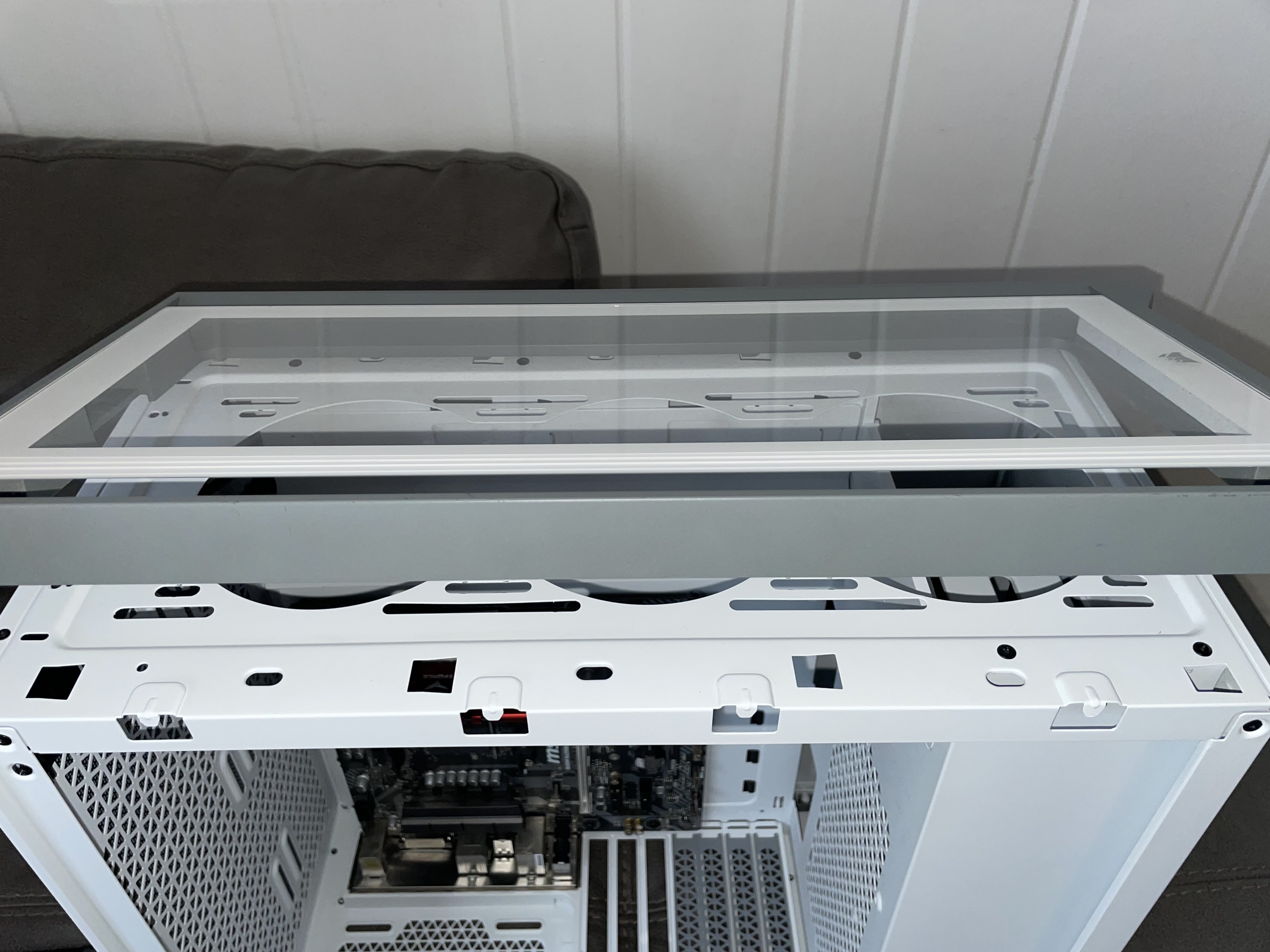

1. Usuń śrubki z góry i dołu panelu szklanego. To pozwoli Ci uzyskać dostęp do wnętrza obudowy.

2. Zlokalizuj moduł Front I/O.

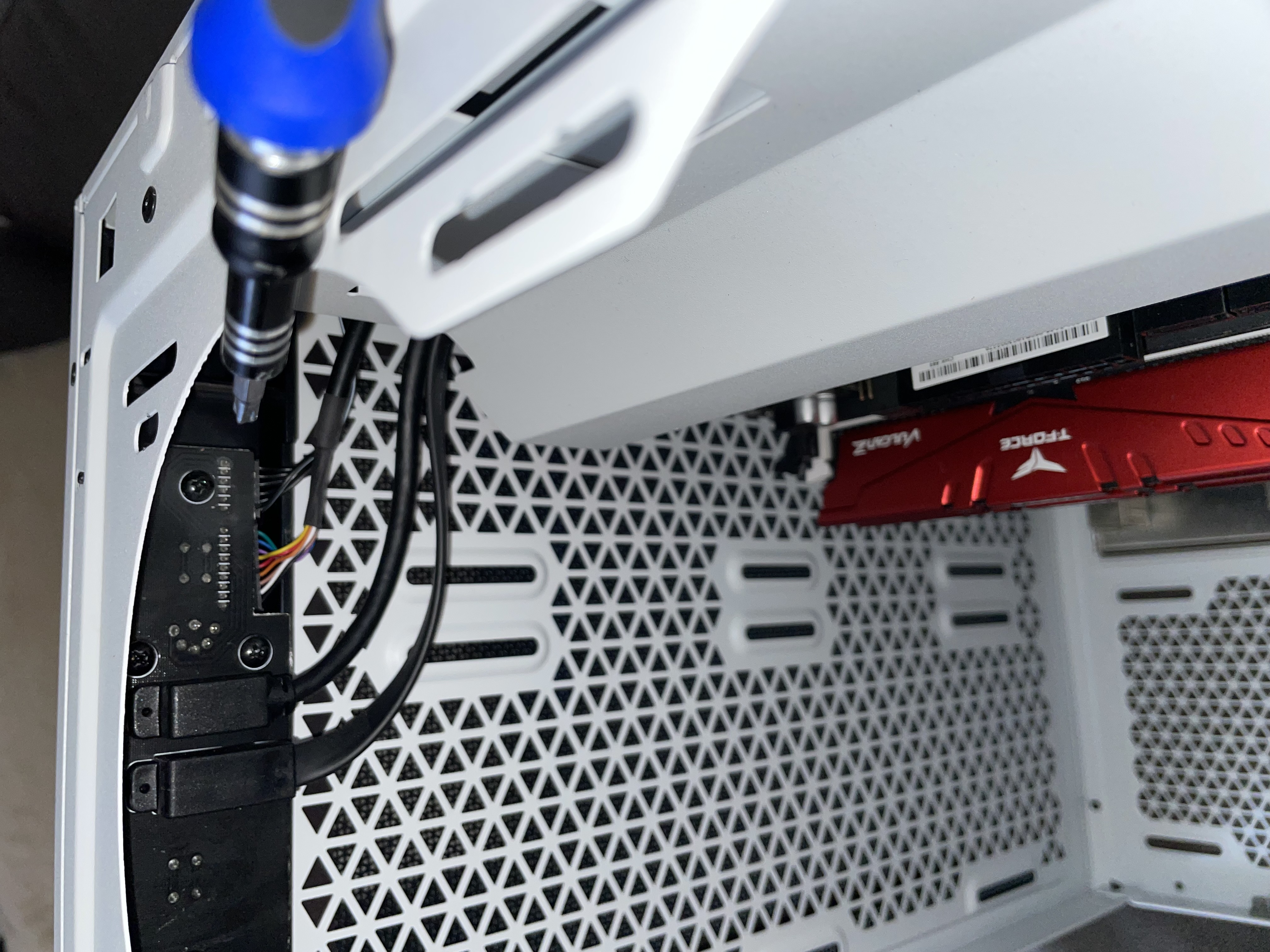

3. Za pomocą śrubokręta krzyżakowego, usuń 4 śruby, które trzymają moduł I/O na miejscu.

4. Delikatnie przesuń moduł w lewo i jednocześnie pociągnij go w Twoim kierunku.

Metoda 2. Przydatna w przypadkach, gdy występują fizyczne przeszkody (wiele wentylatorów, długa karta graficzna, kable na drodze, itp.), które mogą uniemożliwić wygodne dostanie się ręką lub śrubokrętem do modułu Front I/O.

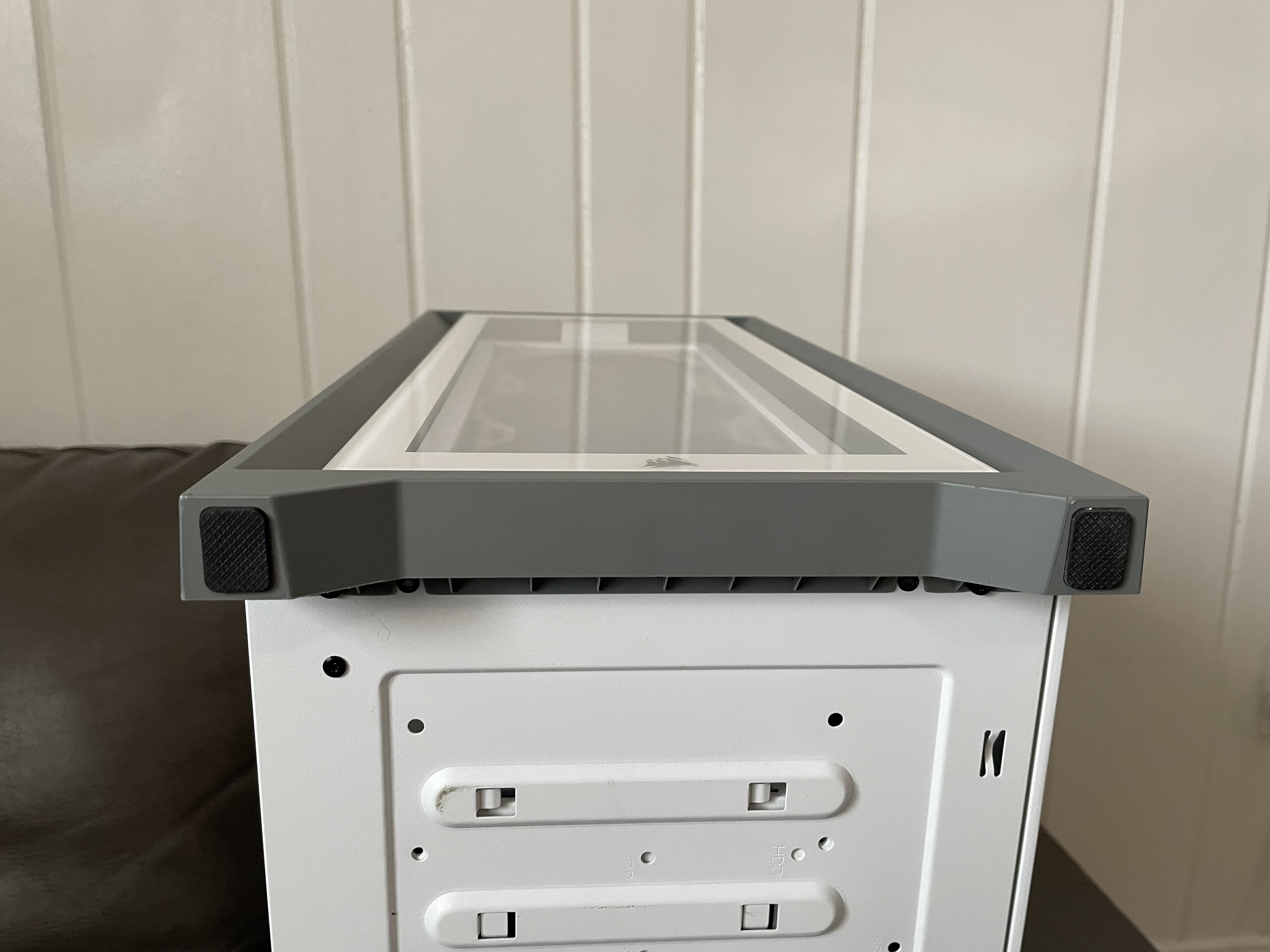

1. Umieść obudowę na tylnej stronie. Przednia osłona powinna być skierowana do sufitu dla wygodnej operacji.

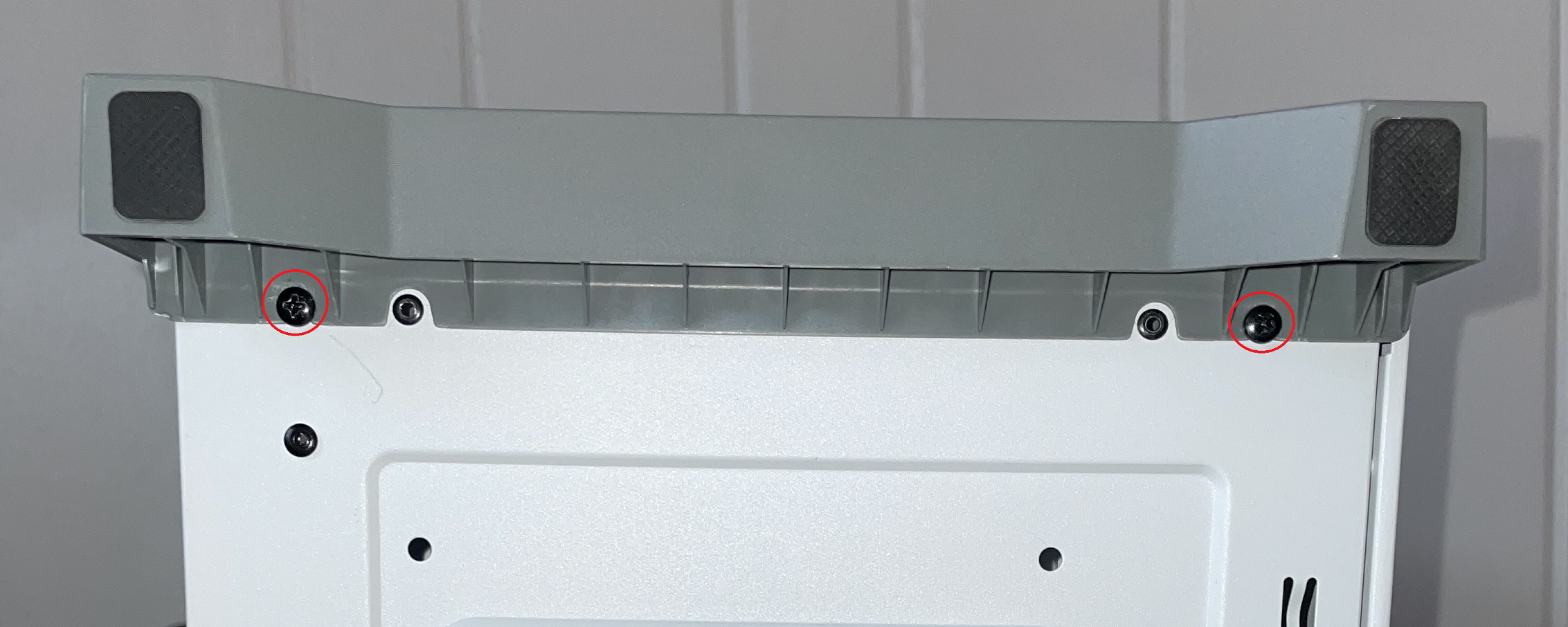

2. Za pomocą śrubokręta krzyżakowego, usuń 2 śruby, które trzymają przednią osłonę na miejscu.

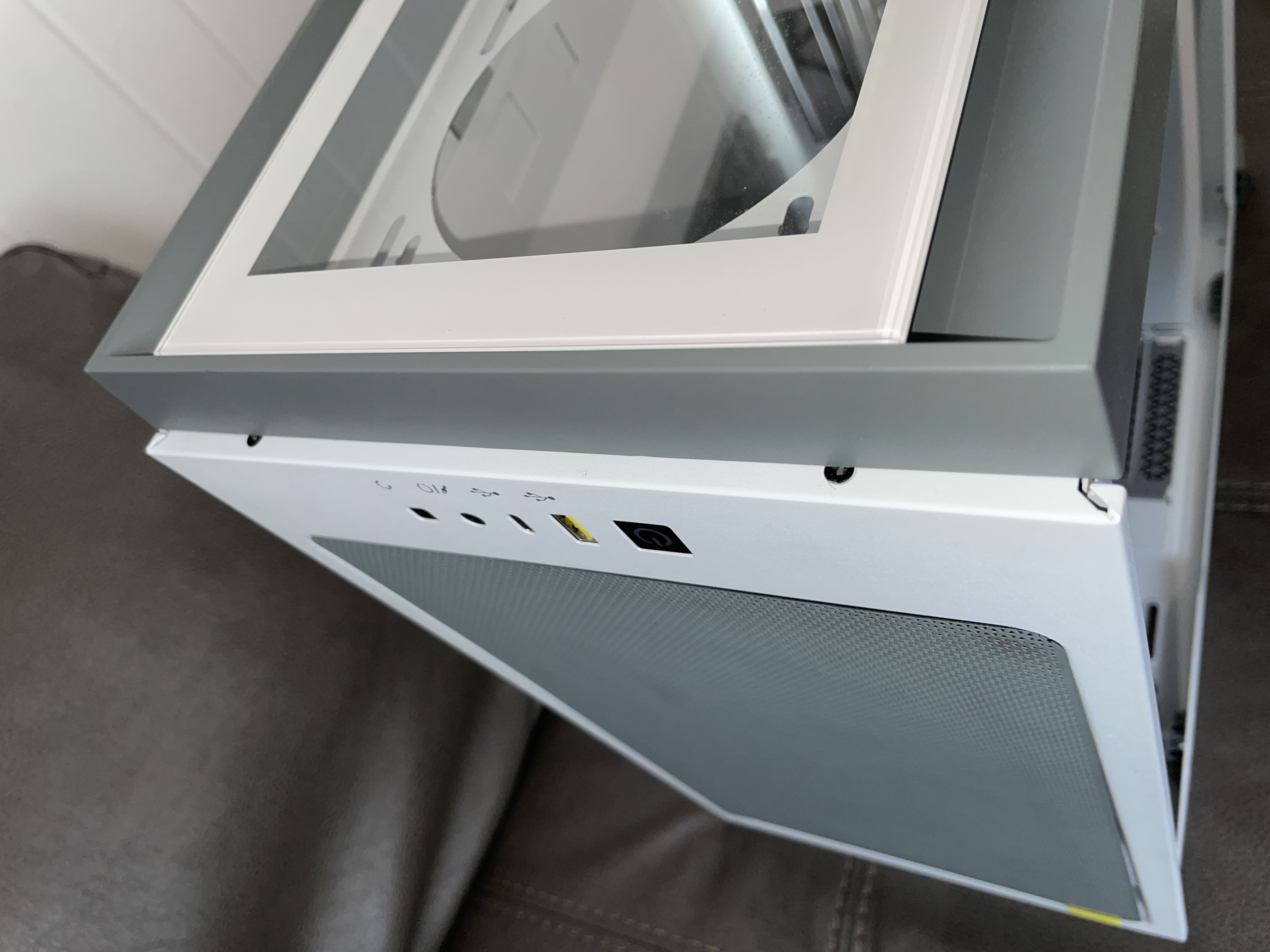

3. Zobacz górę osłony. Teraz możesz przesunąć ją w prawo.

4. Podnieś osłonę.

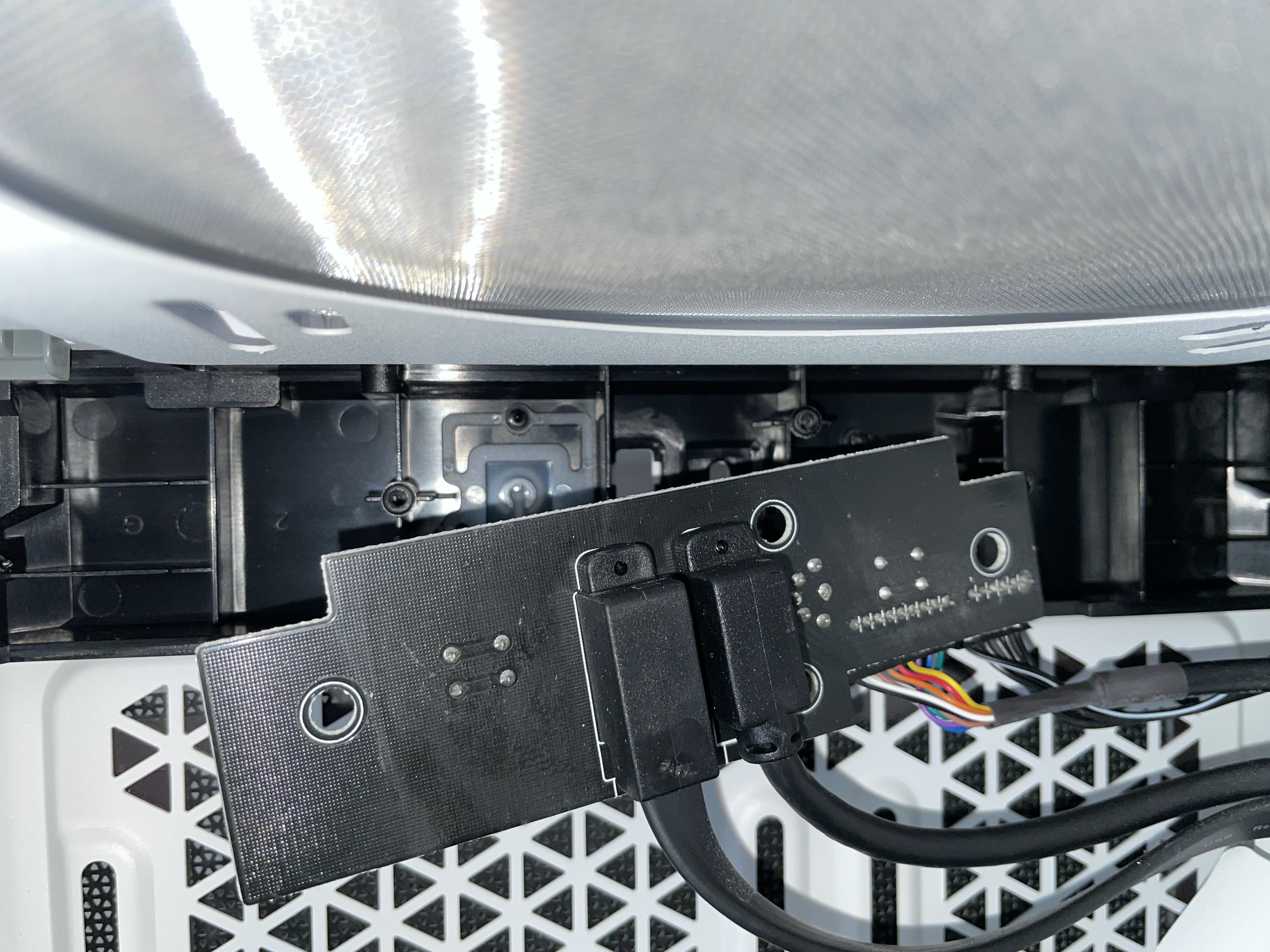

5. Teraz możesz wygodnie uzyskać dostęp do modułu Front I/O.

6. Usuń 4 śruby, które trzymają moduł I/O na miejscu.

7. Delikatnie przesuń moduł w lewo i jednocześnie pociągnij go w Twoim kierunku.

Gotowe!
