Podręcznik wymiany panelu przedniego I/O 7000X/D
Przedni panel wejścia/wyjścia obudowy serii 7000 to istotny element, który czasami trzeba będzie uzyskać dostęp do niego, usunąć lub wymienić. W tym artykule przewodnik krok po kroku pomoże Ci w wykonaniu tych zadań.
Prosimy zauważyć, że przedni panel wejścia/wyjścia jest trzymany przez cztery śruby, z których dwie znajdują się wewnątrz obudowy, a dwie na zewnątrz.
- Krok 1: Usuwanie paneli bocznych
- Krok 2: Bezpieczne usunięcie opaski zaciskowej
- Krok 3: Usuwanie śrub
- Krok 4: Usuwanie przedniego panelu
- Krok 5: Zwolnienie przedniego panelu i usunięcie pozostałych śrub

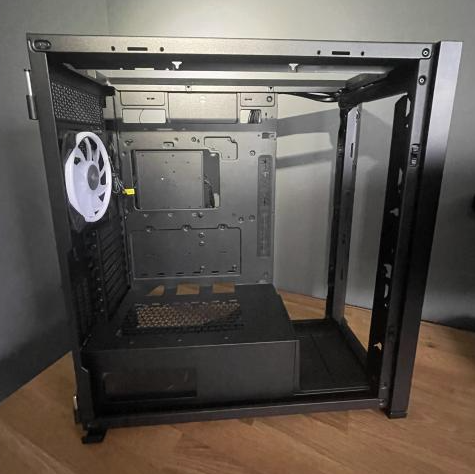

Krok 1: Usuwanie paneli bocznych
Aby ułatwić manipulację obudową, zaleca się usunięcie obu paneli lewego i prawego. Zapewni to lepszy dostęp do obszaru przedniego panelu wejścia/wyjścia. Obejrzyj poniższe obrazy dla wizualnej pomocy.

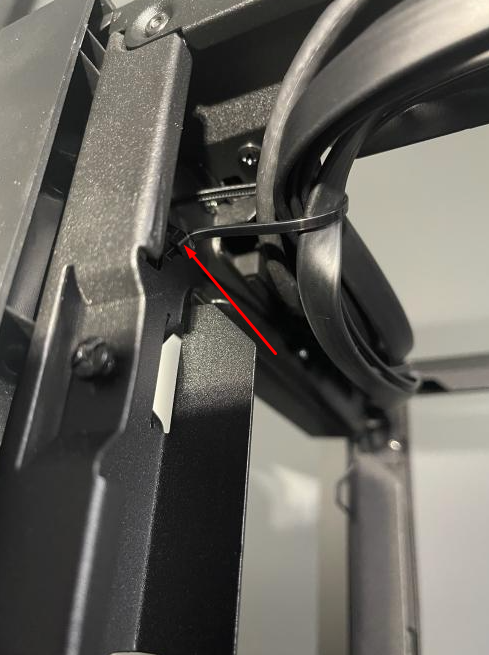

Krok 2: Bezpieczne usunięcie opaski zaciskowej
Aby uzyskać dostęp do jednej ze śrub trzymających przedni panel wejścia/wyjścia, musisz bezpiecznie usunąć opaskę zaciskową. Bądź ostrożny, aby uniknąć uszkodzeń podczas tego kroku.

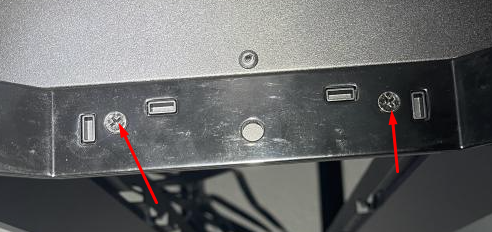

Krok 3: Usuwanie śrub
Zlokalizuj i usuń dwie śruby zaznaczone na poniższym obrazie. Te śruby trzymają przedni panel wejścia/wyjścia w bezpiecznym miejscu.
Krok 4: Usuwanie przedniego panelu
Teraz skupmy się na usuwaniu przedniego panelu obudowy. Zacznij od usunięcia przednich nóżek znajdujących się na spodzie obudowy. Dzięki temu będziesz mógł całkowicie usunąć przedni panel.

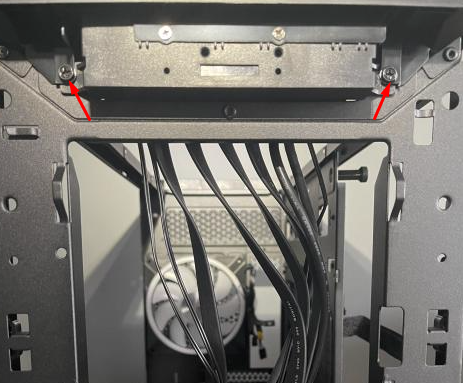

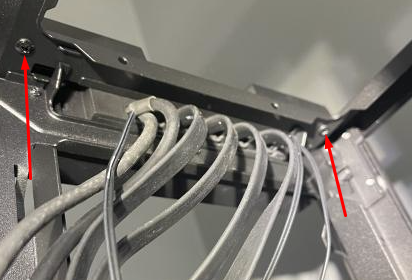

Krok 5: Zwolnienie przedniego panelu i usunięcie pozostałych śrub
Delikatnie pociągnij górę i dół przedniego panelu, aż zostanie całkowicie zwolniony. Po usunięciu przedniego panelu, możesz skupić się na śrubach pokazanych na poniższym obrazie. Zlokalizuj i usuń dwie śruby przedstawione na obrazie. Te śruby są odpowiedzialne za zabezpieczenie przedniego panelu wejścia/wyjścia.
