CORSAIR ONE: Jak wymienić dysk SSD w swoim Corsair One
Ten przewodnik dotyczy wymiany dysku SSD M.2 zamontowanego z tyłu płyty głównej Corsair One. Nie gwarantuje on obecności dysku M.2 z tyłu płyty głównej, ponieważ nie wszystkie systemy Corsair One mają M.2 z tyłu płyty.
- Przed rozpoczęciem
- Wskazówki i najlepsze praktyki
- Jak uzyskać dostęp do dysku SSD
- Uwagi dotyczące ponownego montażu systemu
Przed rozpoczęciem
Do tego procesu będziesz potrzebować następujących narzędzi:
- Łańcuchowy śrubokręt PH2
- Łańcuchowy śrubokręt PH1 (Większość zestawów naprawczych wielofunkcyjnych śrubokrętów będzie miała odpowiednie końcówki lub nasadki.)
- Nożyce boczne, obcinacz drutu lub nożyczki (Do przecinania fabrycznie zamontowanych opasek zaciskowych)
- Pasta termoprzewodząca
- Piłeczki (Niektóre miejsca są trudno dostępne ręcznie)
- Opaski zaciskowe
- Stół lub solidna powierzchnia do pracy. (Wykładzina nie jest zalecana)
Otwarcie systemu nie unieważni gwarancji ograniczonej Corsair, jednak wszelkie uszkodzenia spowodowane przez użytkownika nie będą objęte gwarancją. Proszę używać odpowiednich narzędzi do zadania i pracować na stabilnej powierzchni z miejscem do umieszczenia podzespołów podczas pracy.
Wskazówki i najlepsze praktyki
Podczas przechodzenia przez każdy krok procesu naprawczego zaleca się zrobienie zdjęcia podobnego do tych dostarczonych. Po wyjęciu śrubek można je umieścić w tackach lub worku oznaczonym dla kroku, w którym zostały usunięte. To zapewni odniesienie do każdego kroku dla konkretnego systemu i pomoże zapamiętać, gdzie powinny wrócić śruby podczas ponownego montażu systemu.
Podczas otwierania systemu do naprawy może być konieczne usunięcie opasek zaciskowych, ale niektóre systemy ich nie będą miały. System użyty w tym przewodniku nie miał opasek zaciskowych do usunięcia. Podczas ponownego montażu systemu możesz zdecydować się ponownie zainstalować wszelkie opaski zaciskowe, które musiałeś usunąć, ale nie jest to konieczne.
Krok 4 jest bardzo zalecany, ale nie jest konieczny. Polega on na usunięciu bloku GPU AIO z karty graficznej, wyczyszczeniu obecnej pasty termoprzewodzącej, nałożeniu nowej pasty termoprzewodzącej i ponownym zamocowaniu bloku AIO. Pomoże to utrzymać chłodzenie systemu na najlepszym poziomie wydajności.
Jak uzyskać dostęp do dysku SSD

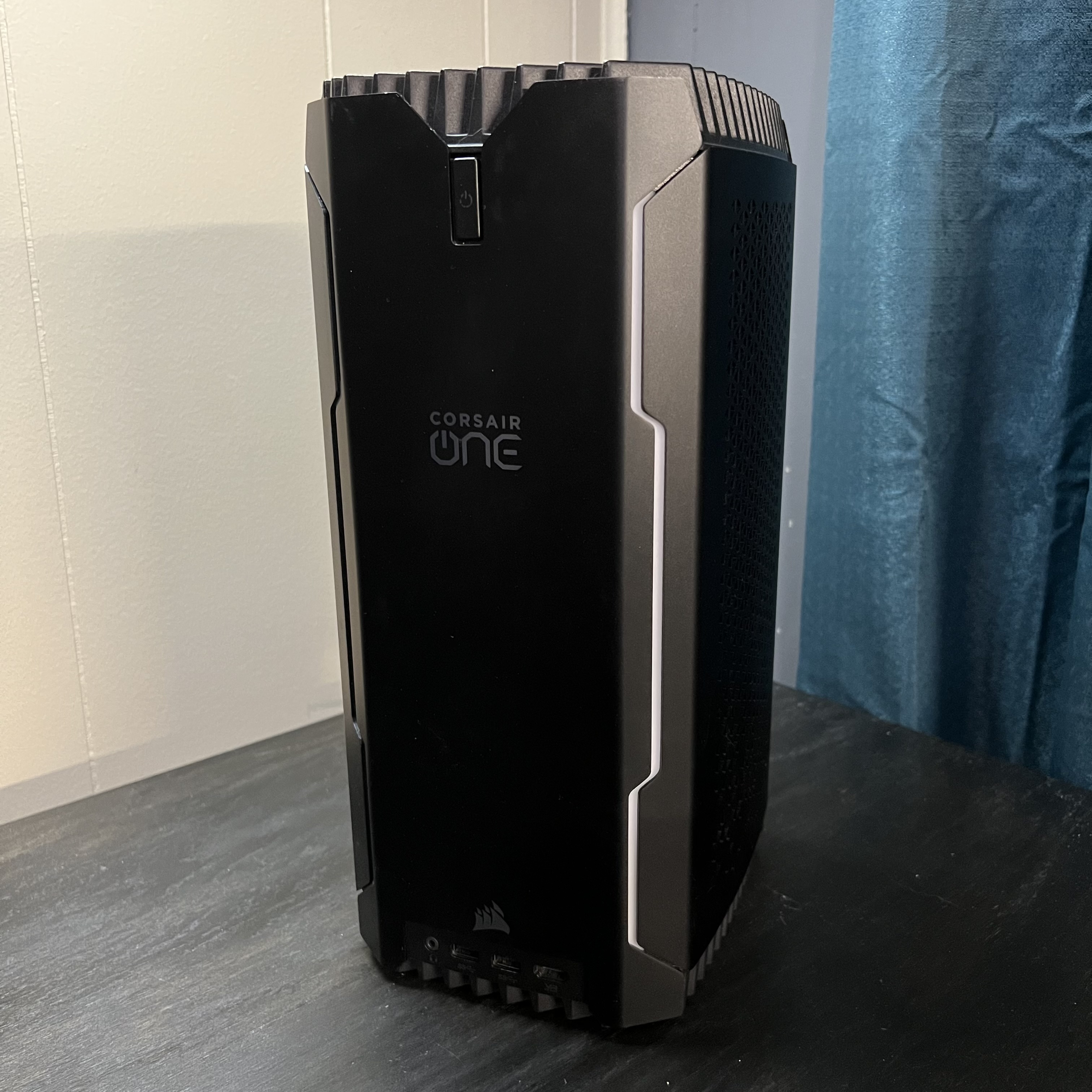

Krok 1: Przygotuj swoje miejsce pracy i system.
Zaleca się wykonywanie tych prac nie na dywanach, chodnikach ani szklanych biurkach. Duże podkładki pod mysz na biurku lub na drewnianym biurku są preferowane. Upewnij się, że wszystkie anteny, dongle USB i złącza są usunięte.
Krok 2: Usuń górną kratkę.

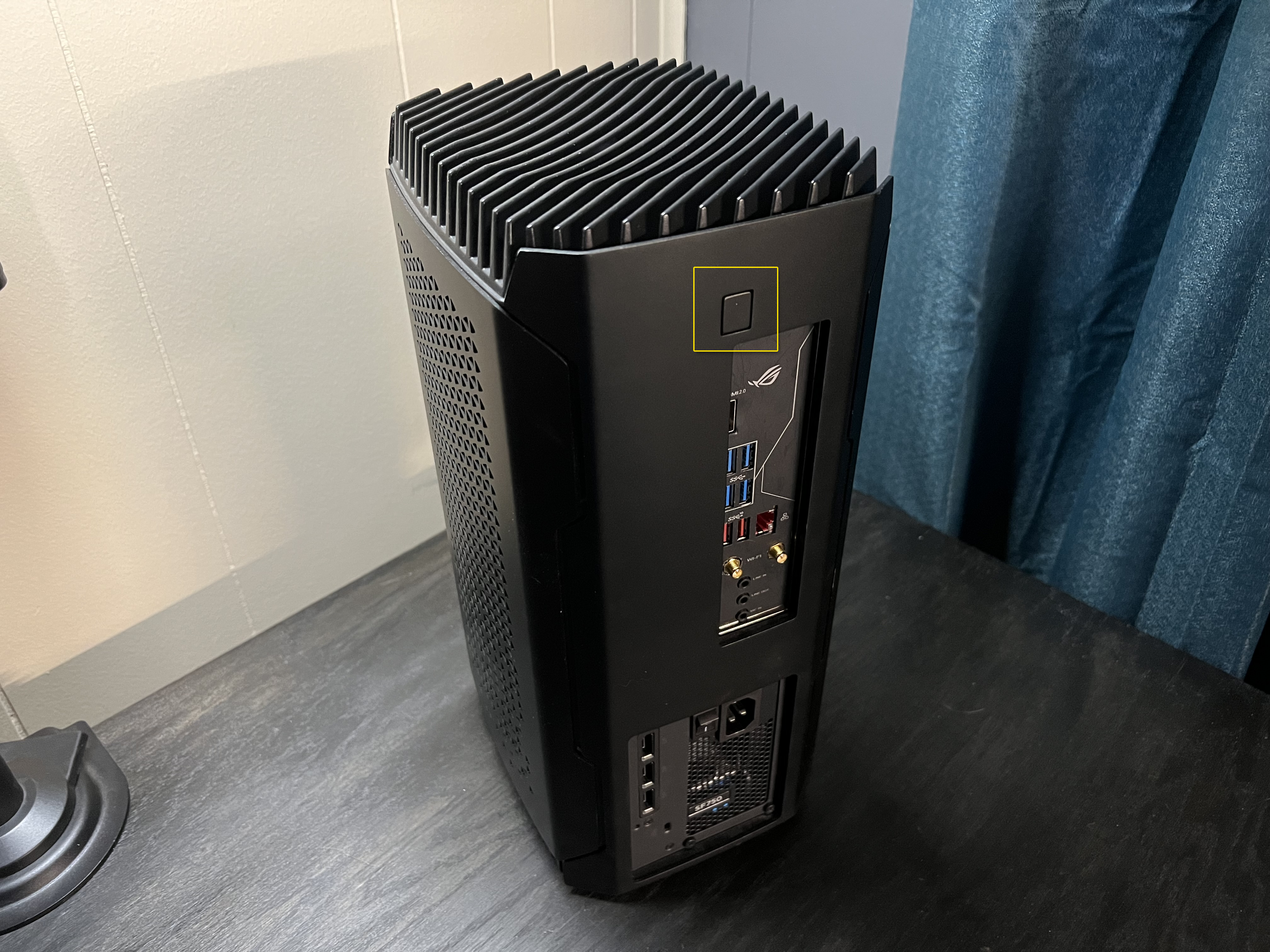

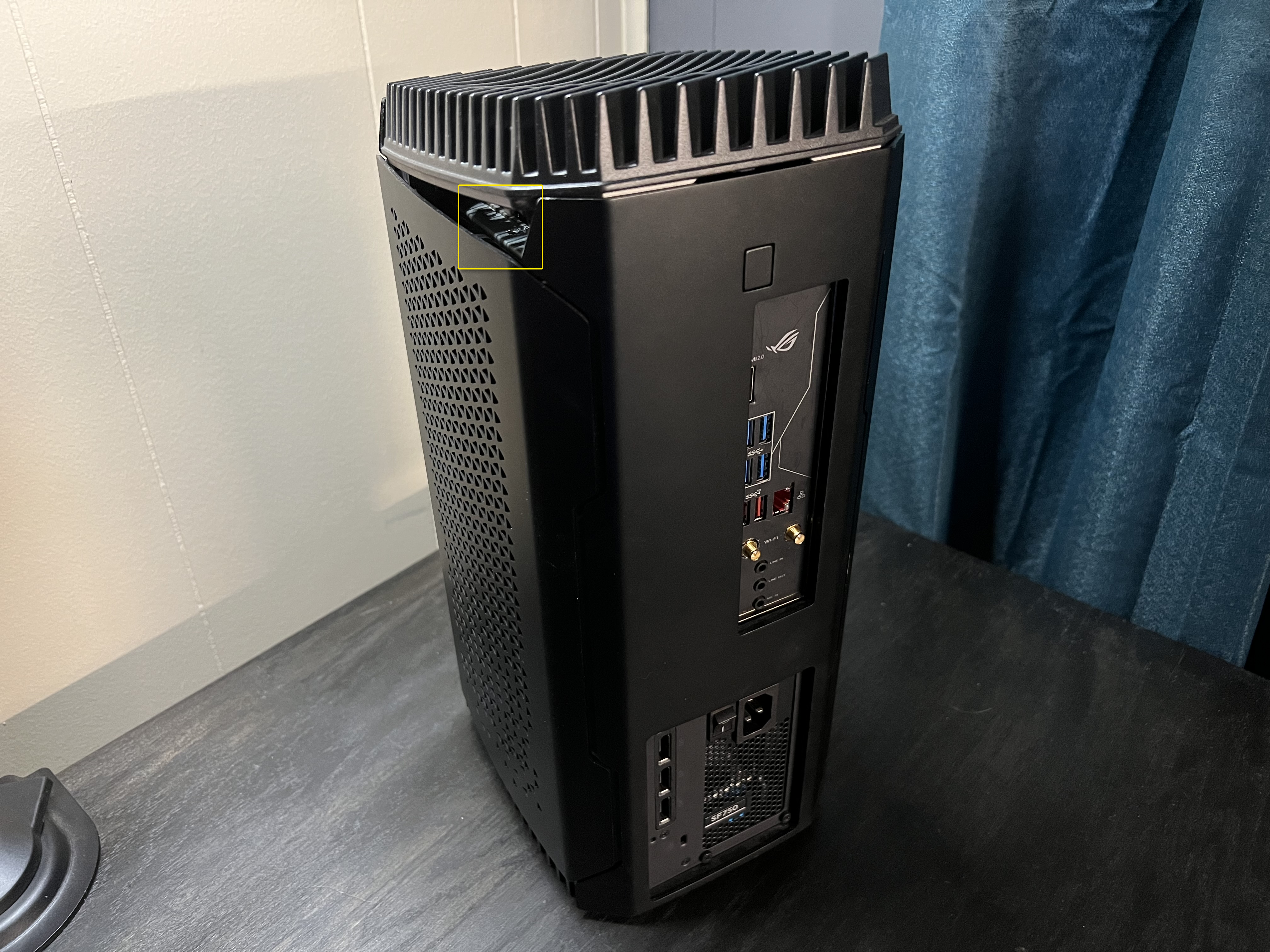

htmlGórna kratka podniesie się nieco po wystarczająco silnym naciśnięciu. Gdy górna kratka zostanie zwolniona, podnosisz kratkę.

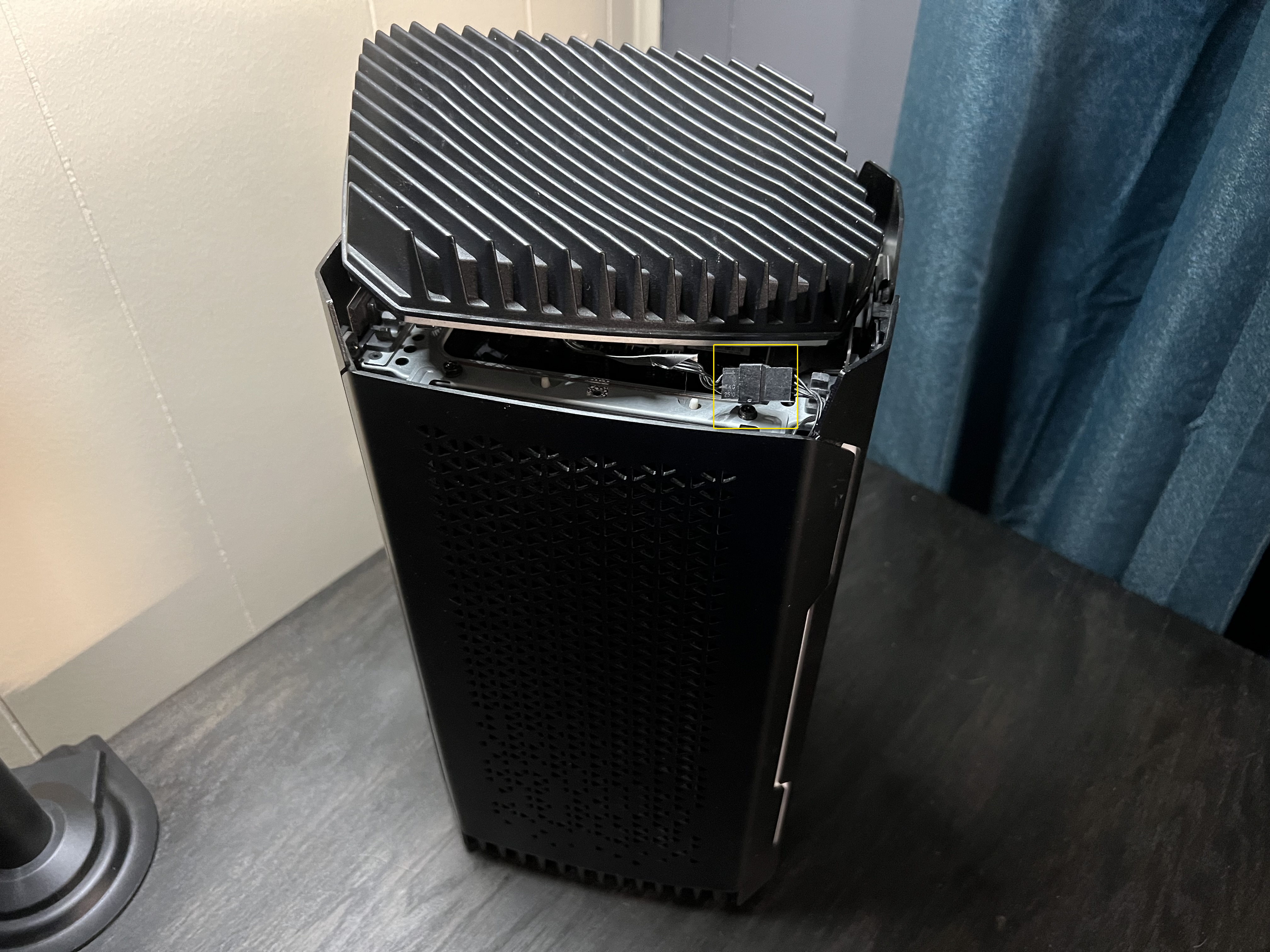

Z górnej kratki wychodzi kabel wentylatora, który trzeba odłączyć przed całkowitym zdjęciem górnej kratki.
Krok 3: Usuń boczną obudowę

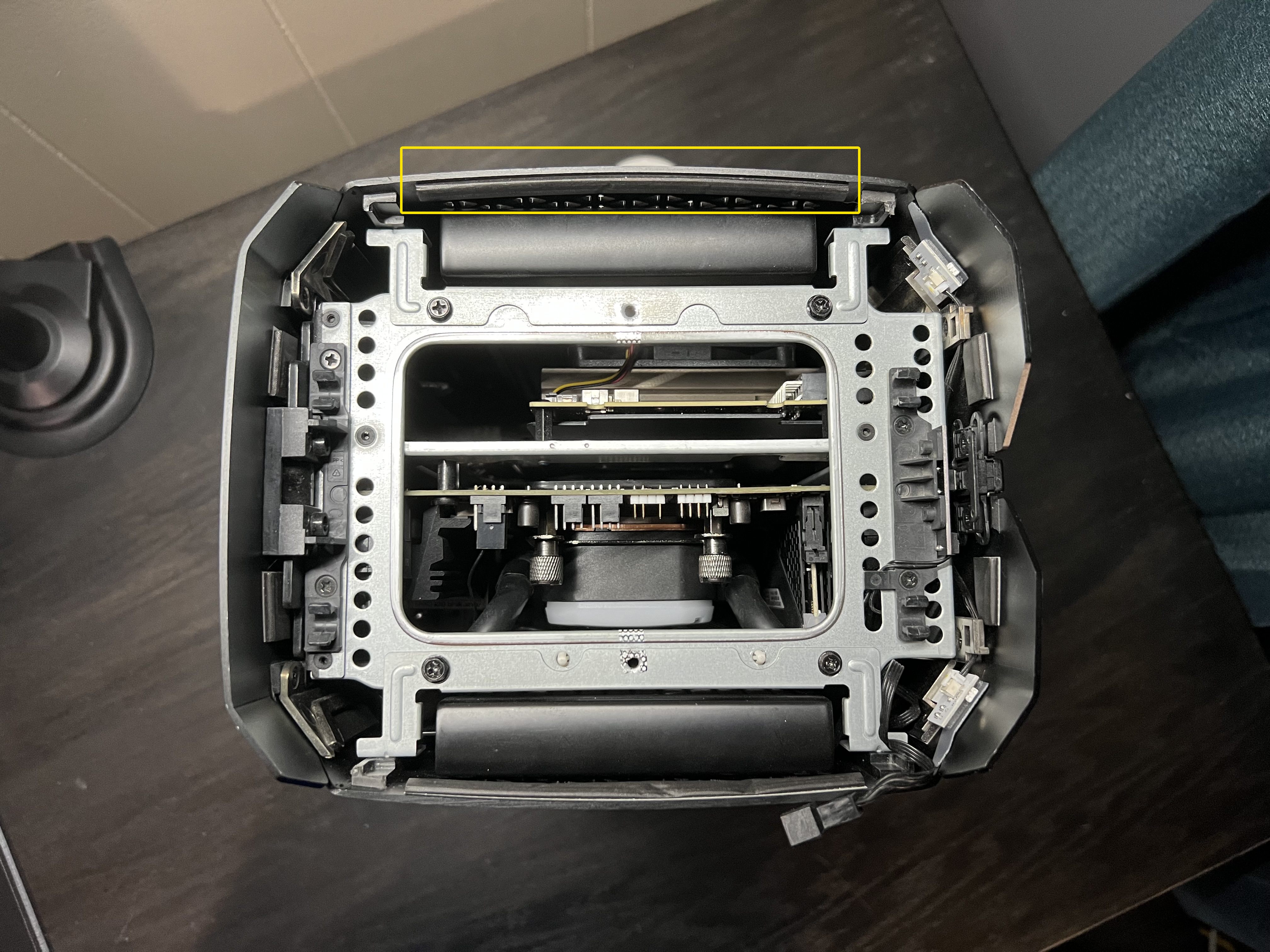

Zauważ, że do bocznej obudowy jest przymocowany radiator, więc bądź ostrożny.

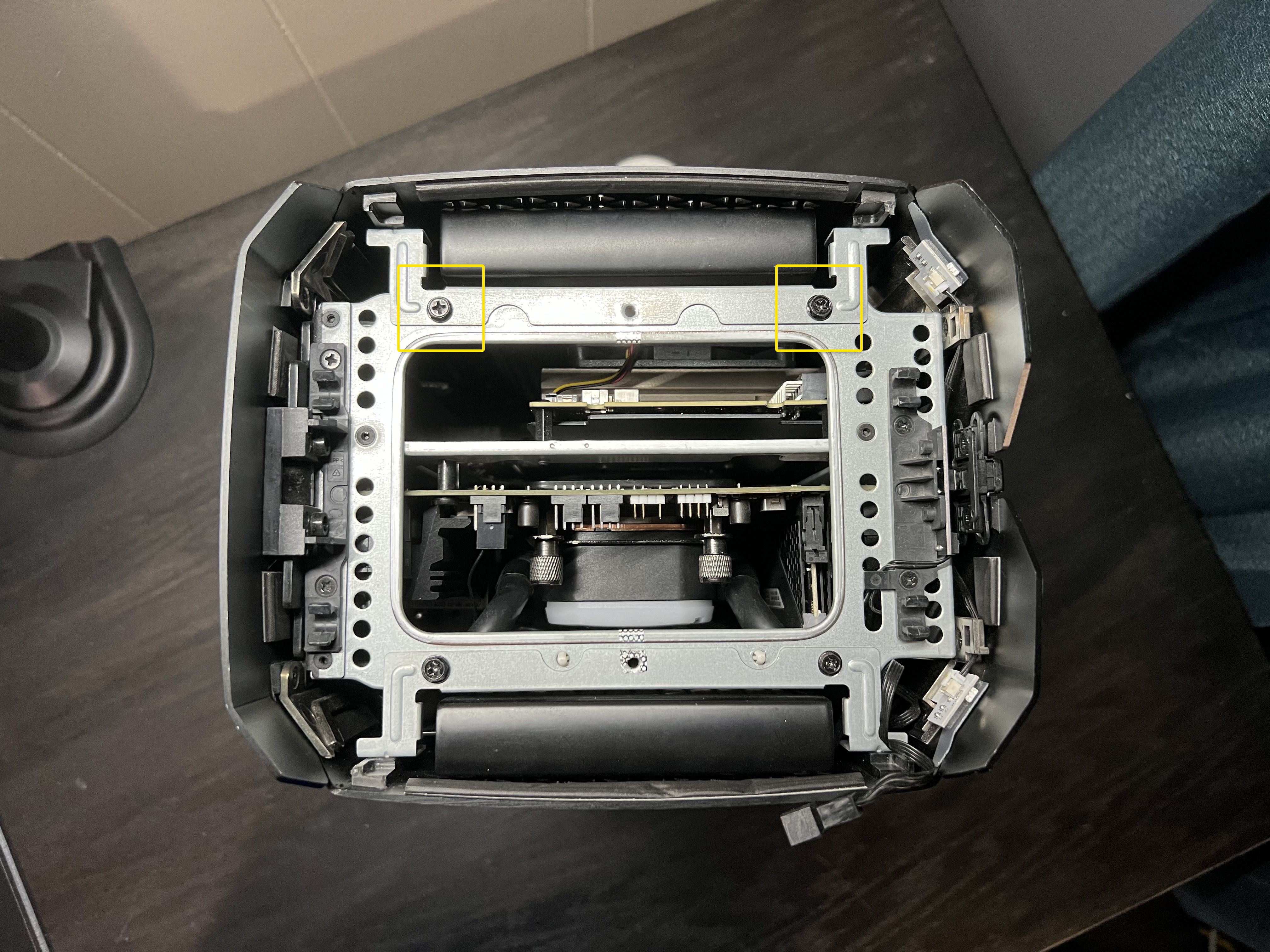

Gdy górna kratka zostanie usunięta, odsłoni 4 śruby. Usuń dwie wskazane śruby. Gdy śruby zostaną usunięte, złap górę bocznej obudowy i delikatnie podnieś. Boczna obudowa odłączy się.
Węże od radiatora pozwolą bocznej obudowie wystarczająco się położyć, aby usunąć chłodzenie z karty graficznej. Usunięcie chłodzenia z karty nie jest konieczne, ale ułatwi kolejne kroki. Upewnij się, że masz pastę termoprzewodzącą gotową przed usunięciem chłodzenia.
Krok 4: Usuń chłodzenie GPU AIO (opcjonalnie)

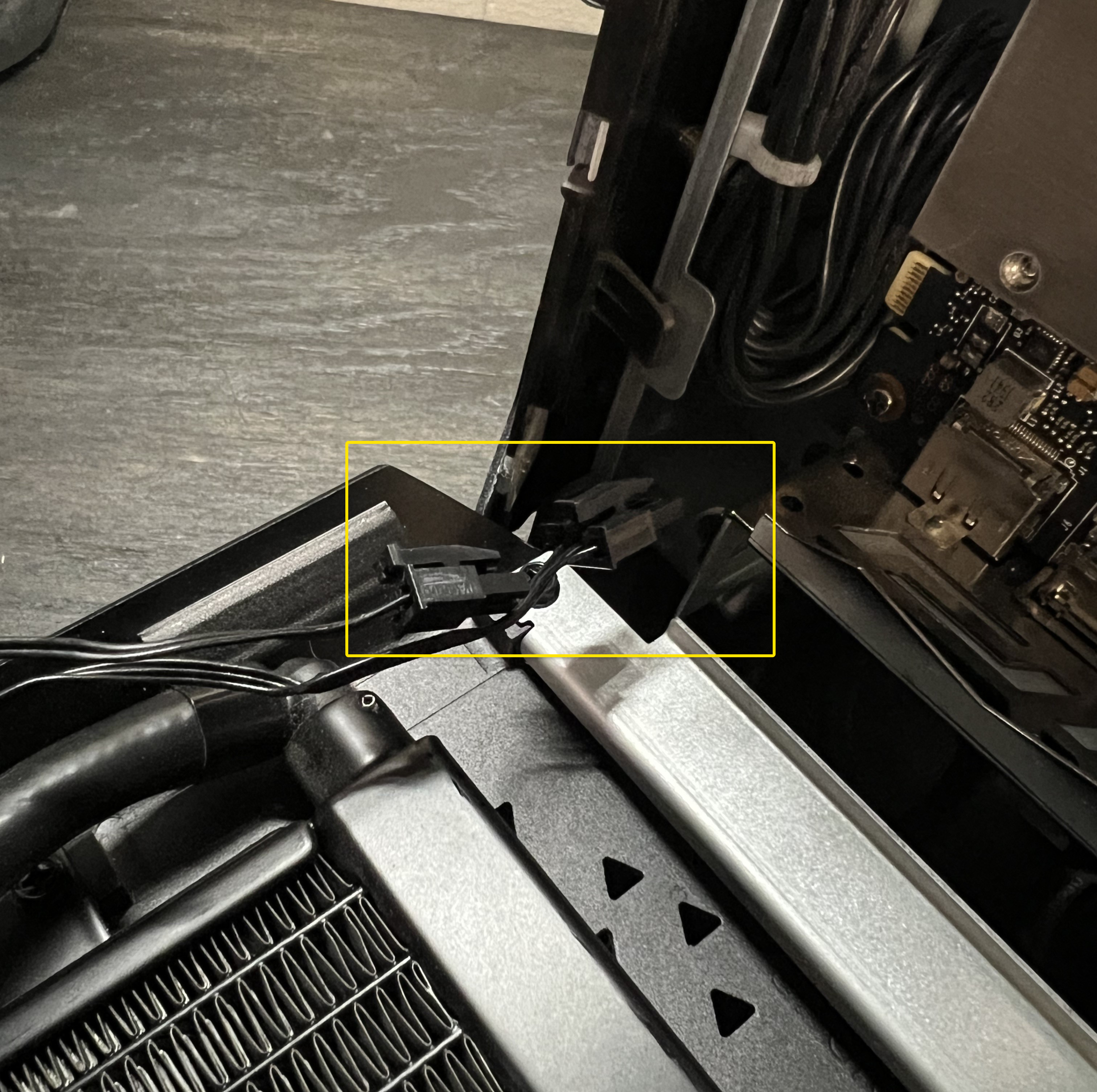

Z karty GPU AIO wychodzą dwa kable, które trzeba usunąć, jeśli zdecydujesz się usunąć GPU AIO z systemu.

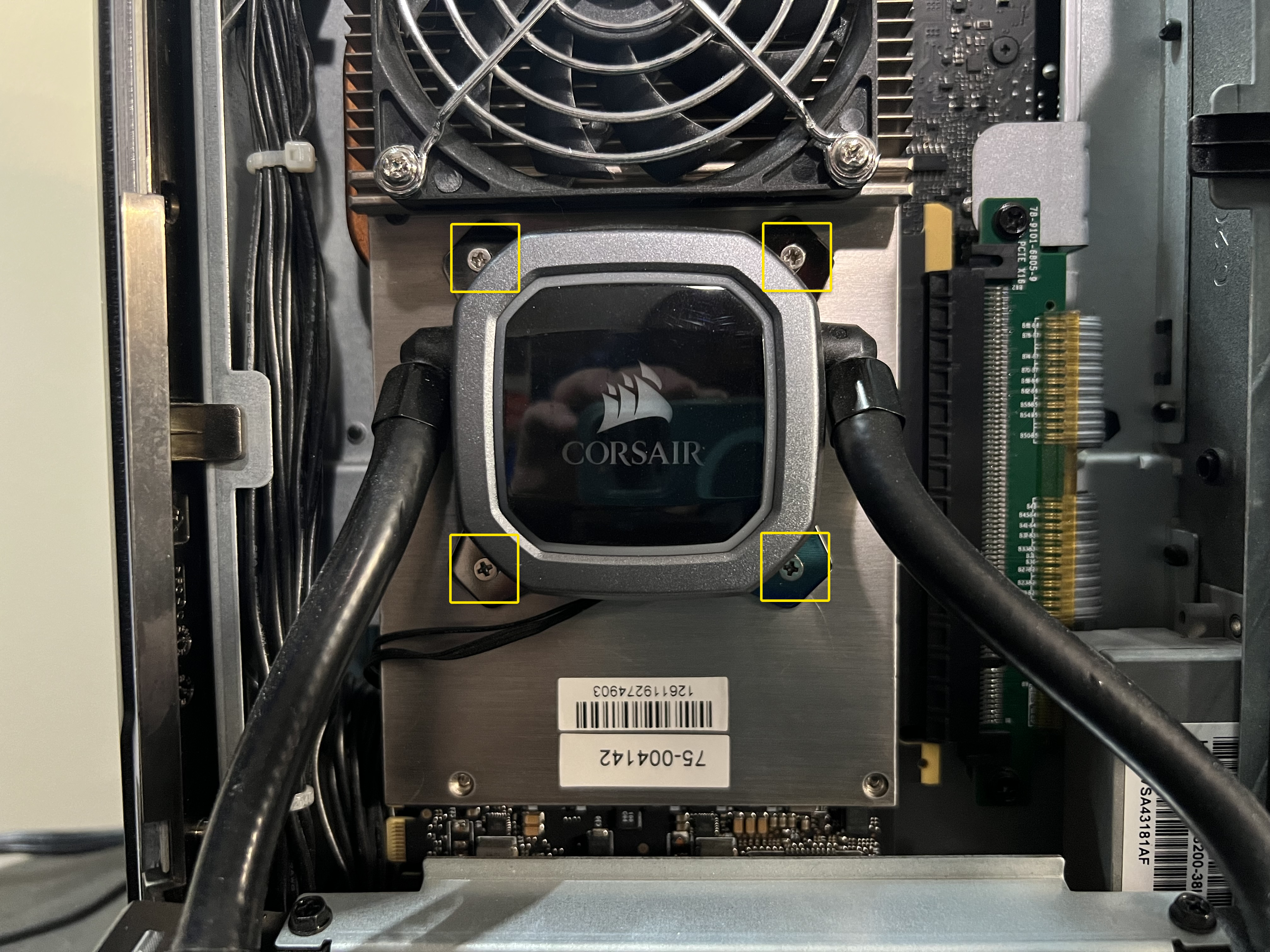

Chłodzenie GPU AIO jest przytrzymywane przez 4 śruby. Usuń je w kolejności, odkręcając każdą śrubę częściowo przed przejściem do następnej.
Krok 5: Usuń GPU

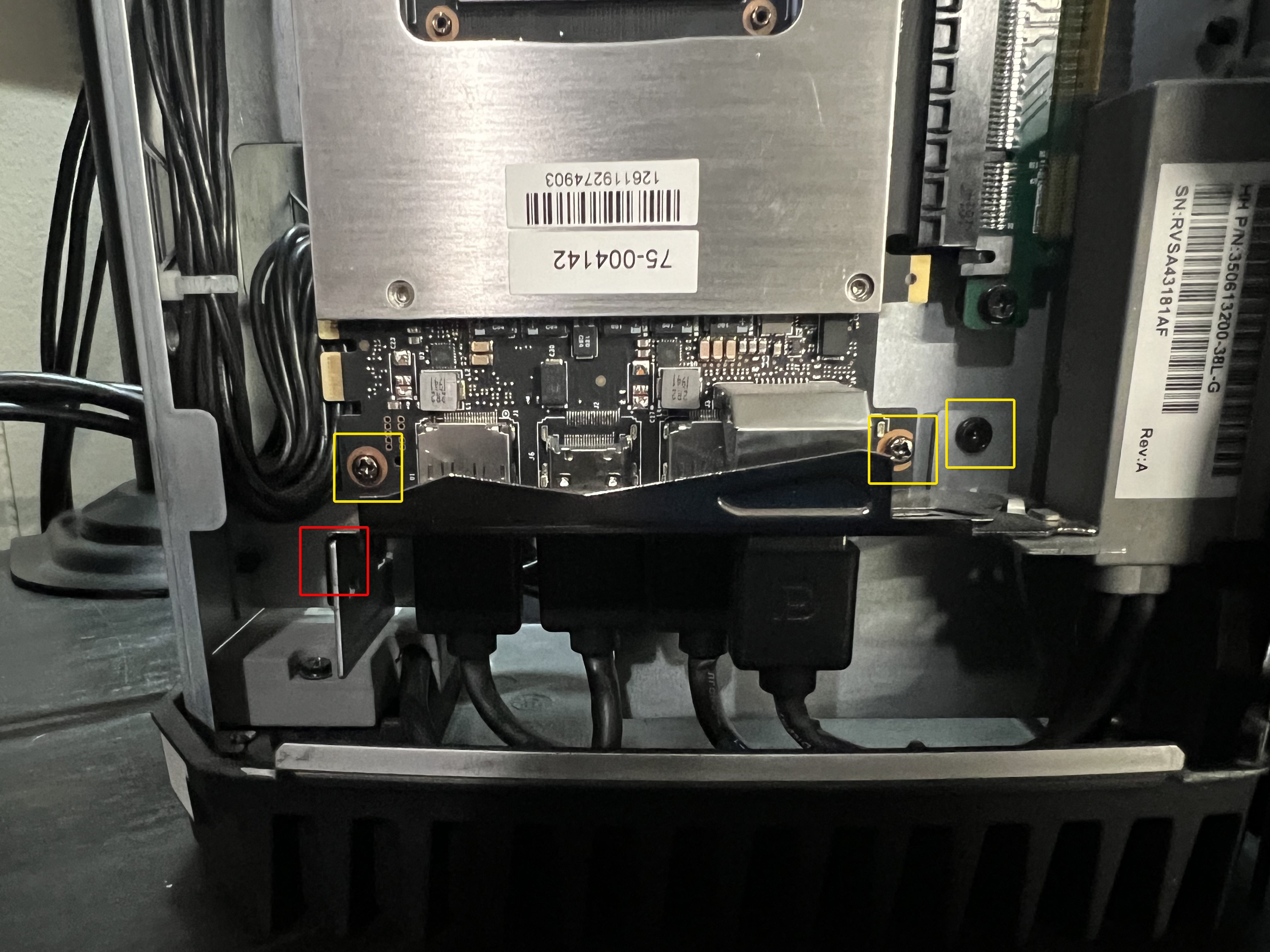

Usuń cztery wskazane śruby, które mocują GPU do dolnej części obudowy. Śruba w dolnym lewym rogu, oznaczona na czerwono, wskazuje śrubę trzymającą mocowanie w obudowie. To nie wskazuje na śrubę trzymającą kartę w uchwycie PCIe.

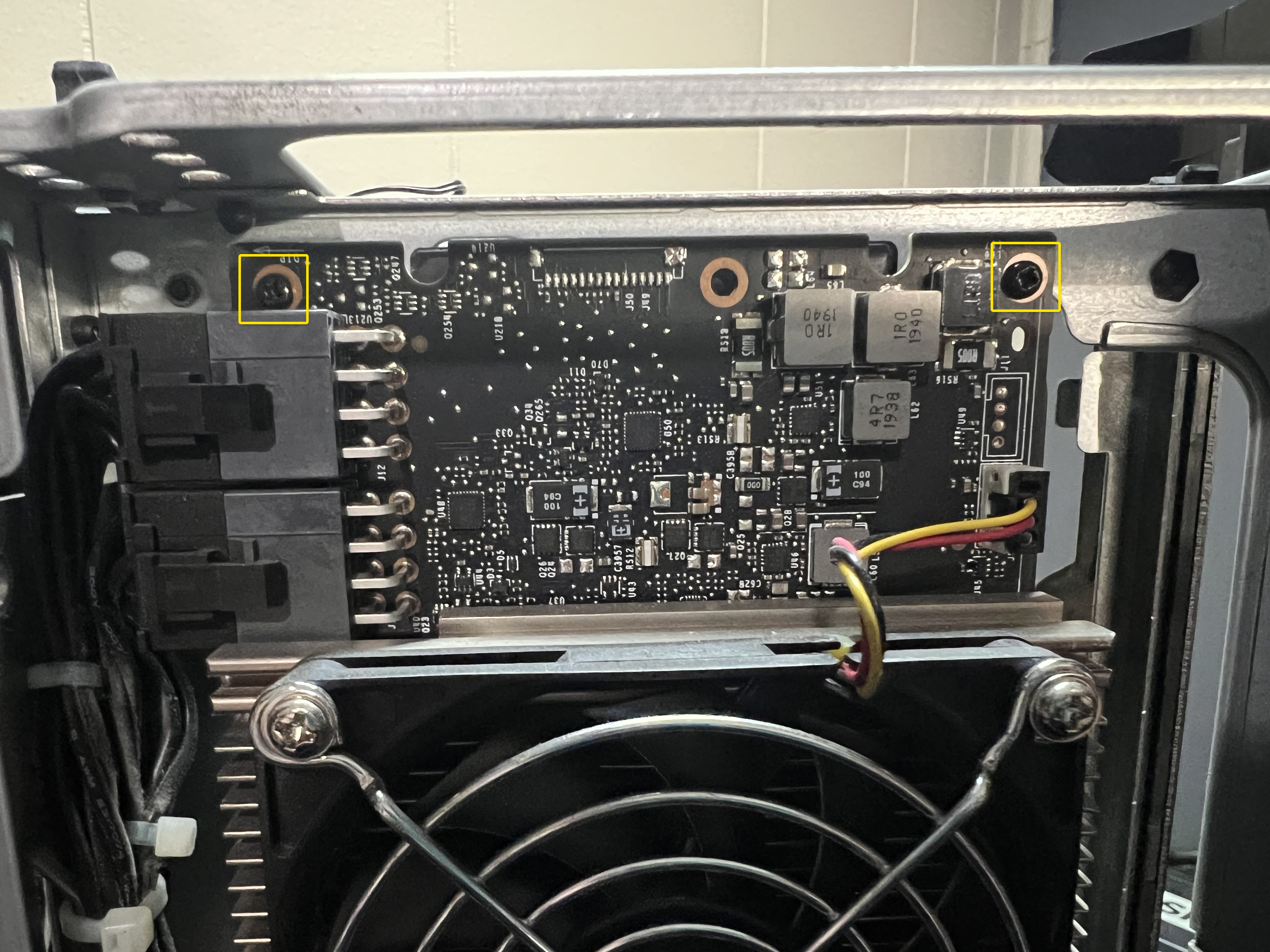

Następnie usuń dwie wskazane śruby z góry, które trzymają GPU.
Gdy te śruby zostaną usunięte, wyjmij kartę z kabla podnoszącego PCIe, jak pokazano poniżej.
Po uwolnieniu karty z kabla podnoszącego PCIe, przesuń kartę w prawo i odłącz złącza zasilania PCIe.
Teraz kartę można obrócić podobnie do bocznej obudowy. Podłączonych jest kilka kabli ekranu, dlatego uchwyt PCIE musi zostać usunięty wraz z kartą. Jeden z tych kabli może prowadzić do przodu obudowy. Dlatego usunięcie chłodzenia GPU AIO jest preferowane.
Jeśli usunąłeś chłodzenie, te kable ekranu mogą pozostać podłączone, ale upewnij się, że nie są one ciągnięte, ponieważ może to uszkodzić kartę graficzną lub same kable.
Krok 6: Dostęp do M.2
Po usunięciu karty graficznej będziesz w stanie wreszcie zobaczyć port M.2 na tyle płyty głównej. Niektóre płyty mogą mieć gniazdo umieszczone w miejscu, które można łatwo osiągnąć, podczas gdy inne będą wymagały usunięcia kabla PCIe Riser, aby dotrzeć do śruby lub nawet do dysku w slocie M.2.

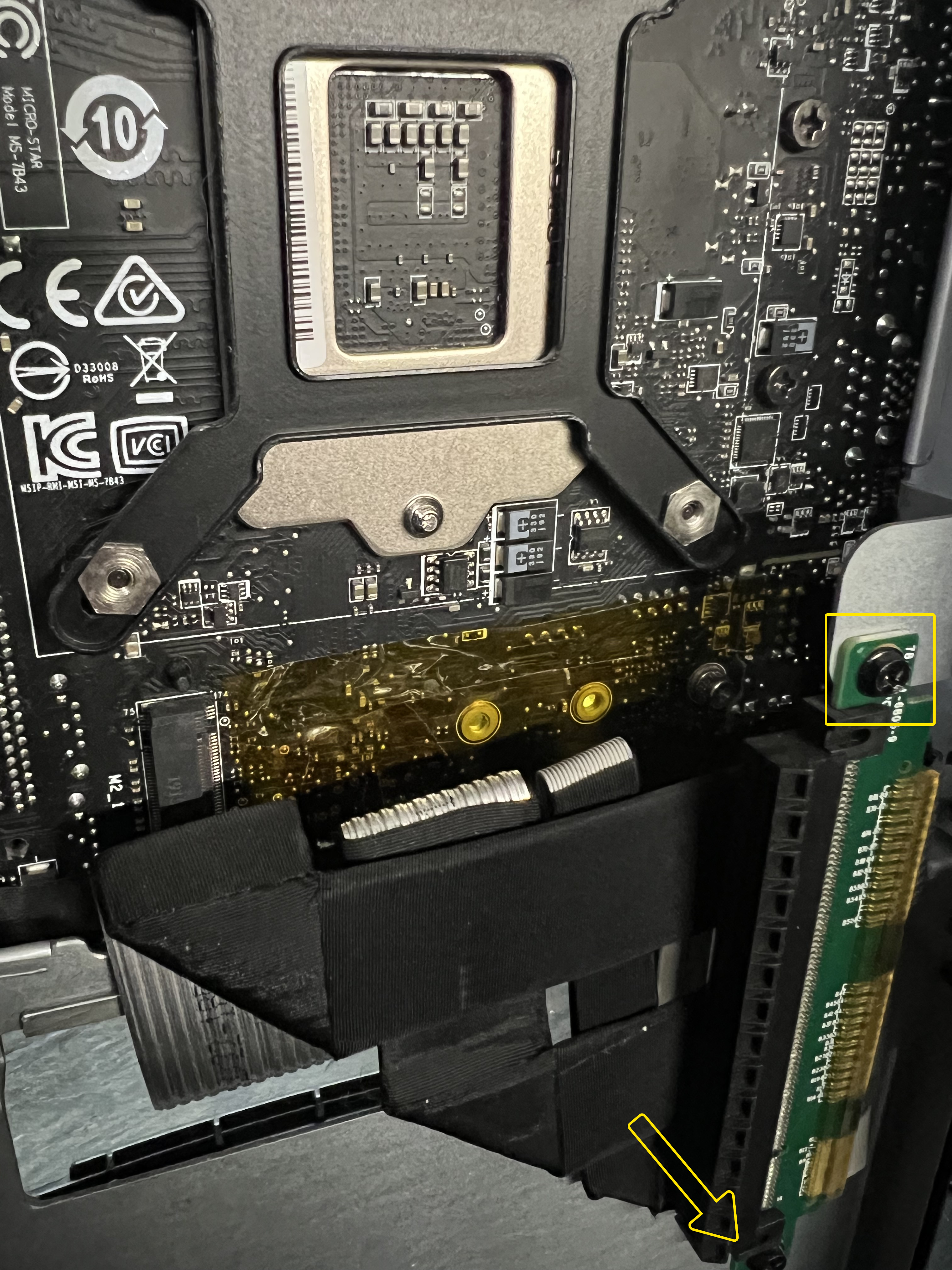

Usuń dwie wskazane śruby, aby dotrzeć do śruby montażowej M.2 i uzyskać dostęp do portu M.2.

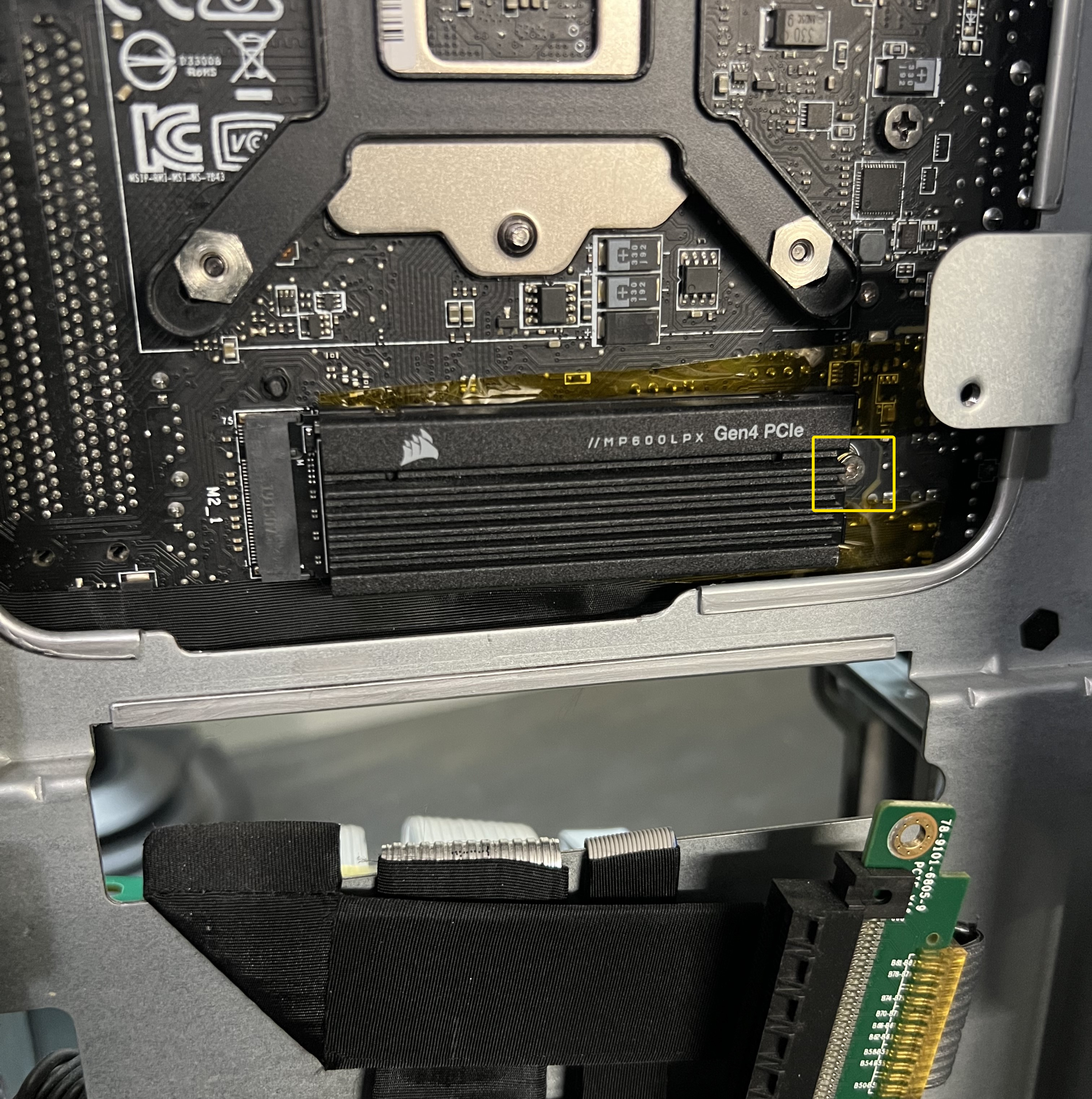

Po usunięciu kabla PCIe Riser, możemy uzyskać dostęp do wskazanej śruby montażowej SSD. Usuń ją i wymień dysk.
Uwagi dotyczące ponownego montażu systemu
I to wszystko! Gratulacje, wymieniłeś dysk SSD w swoim Corsair One. Proces od tego momentu będzie polegał na wykonaniu każdego kroku w odwrotnej kolejności. Odnów się do Porad i Najlepszych Praktyk na początku przewodnika, aby uprościć ponowny montaż.
Jeśli usunąłeś Chłodzenie AIO GPU w Kroku 4....

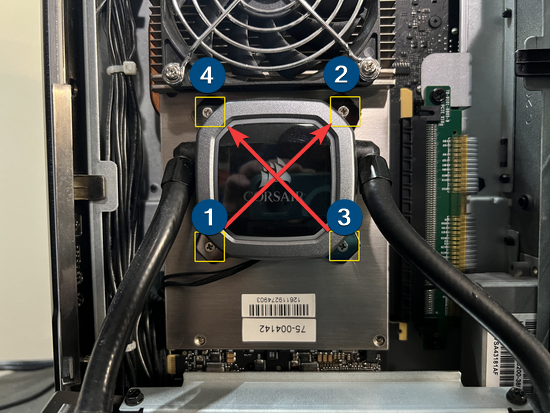

Najbardziej zalecany jest wzór krzyżowy, aby zapobiec uszkodzeniom GPU. Podczas ponownego montażu chłodzenia zaleca się wyczyszczenie pasty termoprzewodzącej i nałożenie nowej przed instalacją.
Wkładaj każdą śrubę w obrocie i odkręć kilka razy, zanim przejdziesz do śruby po przekątnej od Obudowy Pompy. Powtarzaj to, aż wszystkie 4 śruby będą dokładnie dokręcone.
Nie trzeba zbyt mocno dokręcać tych śrub. Zatrzymaj się, gdy nie będą się już dały odkręcić palcami na śrubokręcie.
