Chłodzenie AIO: Kompatybilność z gniazdem AM4 i instrukcja instalacji uchwytu
Zamontuj chłodzenie Pro XT lub Platinum
Większość nowych płynnych chłodzeń Corsair jest kompatybilna z gniazdem AM4 firmy AMD od razu. Nie musisz używać zestawu uchwytu AM4 AMD Retention Bracket Kit, jeśli masz jedno z następujących chłodzeń:
- iCUE H100i Elite Capellix
- iCUE H115i Elite Capellix
- iCUE H150i Elite Capellix
- iCUE H100i Pro XT
- iCUE H115i Pro XT
- iCUE H150i Pro XT
- H100i Platinum
- H115i Platinum
- H100i Platinum SE
- H100x
- H60 (model z 2018 roku)
Aby zainstalować chłodzenie w systemie AM4, będziesz potrzebować następującego sprzętu:
- 1 uchwyt montażowy AM4 (L)
- 2 zaciski śrubowe AMD (D)
- 2 śruby z nakrętkami (E)
Aby zamocować chłodzenie za pomocą gniazda AM4:
- Usuń fabrycznie zamocowany uchwyt montażowy Intel z chłodzenia.
- Zainstaluj uchwyt AMD, wciskając obie strony w szczelinę na pompie.
- Upewnij się, że uchwyt jest równomiernie zamocowany po wszystkich stronach przed zainstalowaniem chłodzenia.
- Zainstaluj zaciski śrubowe AMD w uchwycie i dokręć je śrubami z nakrętkami.
- NIE dokręcaj śrub z nakrętkami do końca. Musisz mieć wystarczająco luzu, aby zaciski śrubowe można było umieścić na hakach mocujących uchwytu montażowego.
- NIE dokręcaj śrub z nakrętkami do końca. Musisz mieć wystarczająco luzu, aby zaciski śrubowe można było umieścić na hakach mocujących uchwytu montażowego.

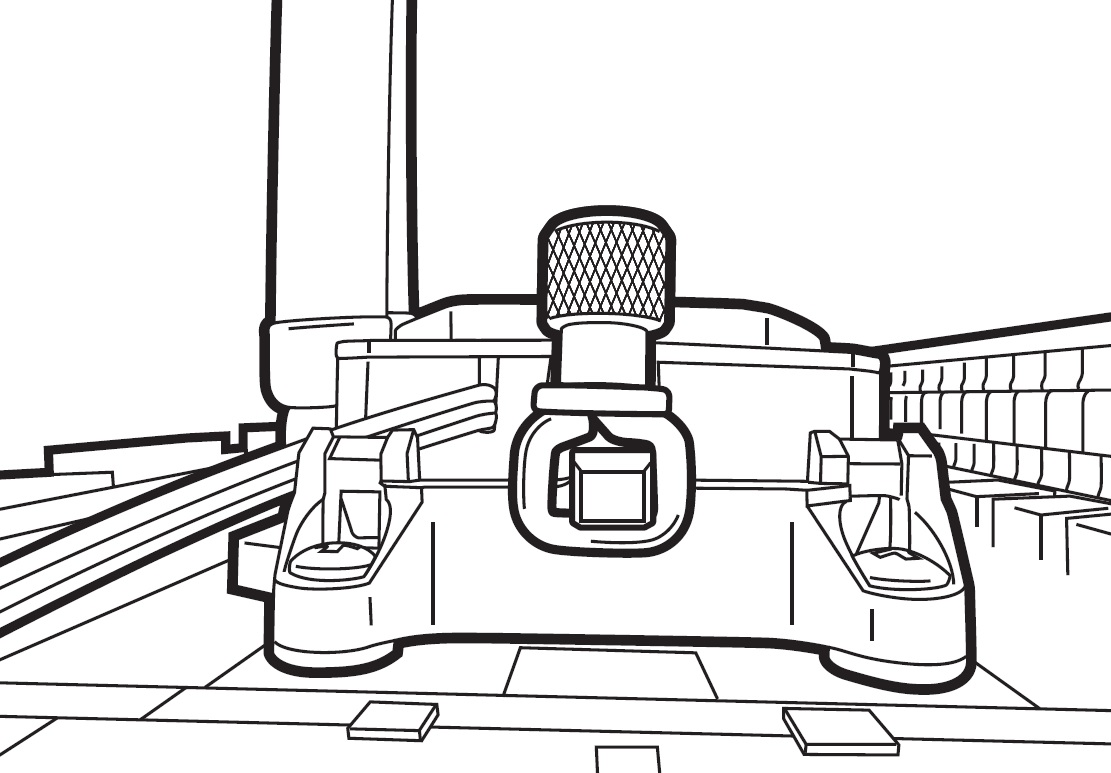

- Wyrównaj uchwyt z fabrycznymi zaciskami montażowymi AMD i zainstaluj chłodzenie, przesuwając pętle zacisków śrubowych na haki mocujące.
- Dokręć śruby z nakrętkami, aż chłodzenie będzie stabilnie zamocowane.
- NIE dokręcaj śrub z nakrętkami zbyt mocno. W przeciwnym razie uszkodzisz haki mocujące.
Jeśli chcesz zobaczyć schematy lub bardziej szczegółowe instrukcje dotyczące instalacji, skonsultuj się z podręcznikiem produktu chłodzenia. Jeśli nie możesz znaleźć podręcznika produktu, możesz skorzystać z tego podręcznika dla H100i Platinum.
Możesz także obejrzeć nasze wideo na temat instalacji chłodzenia:
Zamontuj chłodzenie Hydro lub Pro
Starsze modele nie są kompatybilne od razu, ale możesz użyć następujących chłodzeń z gniazdem AM4, jeśli masz także zestaw uchwytu AM4 AMD Retention Bracket Kit:
- H50
- H55
- H75
- H80i v2 (H80i GT)
- H90
- H100i v2 (H100i GTX)
- H105
- H110i GTX
- H115i
Oto co zawiera zestaw uchwytu AM4 AMD Retention Bracket Kit:
- (1) Uchwyt AM4 do pomp okrągłych
- (4x) Wysuwane dystanse
- (4x) Śrubki z nakrętkami
Instrukcje montażu zestawu montażowego AMD AM4:
- Usuń oryginalne zaciski montażowe AMD z przodu płyty głównej.
- Włóż dystanse AM4 do oryginalnej tylnej płyty głównej AMD, z kołnierzem skierowanym w dół.
- Zastąp oryginalny uchwyt Intela na swoim chłodzeniu Hydro Series uchwytem AMD dostarczonym w zestawie.
- Następnie przejdź do standardowego montażu chłodzenia Hydro Series (nie zapomnij podłączyć kabli zasilania i USB).
Aby uzyskać więcej informacji, zapoznaj się z przewodnikiem użytkownika lub odwiedź nasze forum!
