W tym artykule dowiesz się, jak skonfigurować paski oświetleniowe LS100 RGB i zastosować efekty świetlne za pośrednictwem iCUE.
Upewnij się, że Twoja wersja iCUE to 3.34 lub nowsza. Jeśli uaktualniłeś iCUE do wersji 4 lub nowszej, użyj tego artykułu, aby pomóc w konfiguracji pasków oświetleniowych.
Dla iCUE wersja 4 lub nowsza
- Konfigurowanie pasków oświetleniowych
- Konfigurowanie kanału oświetlenia sprzętowego
- Aktualizacja oprogramowania układowego listwy oświetleniowej
- Instrukcje wideo
Konfigurowanie pasków oświetleniowych
Aby skonfigurować paski oświetleniowe LS100 w iCUE;
- Otwórz iCUE.
- Najedź kursorem myszy na LS100 ZESTAW STARTOWY na ekranie głównym.
- Kliknij Konfiguracja oświetlenia.

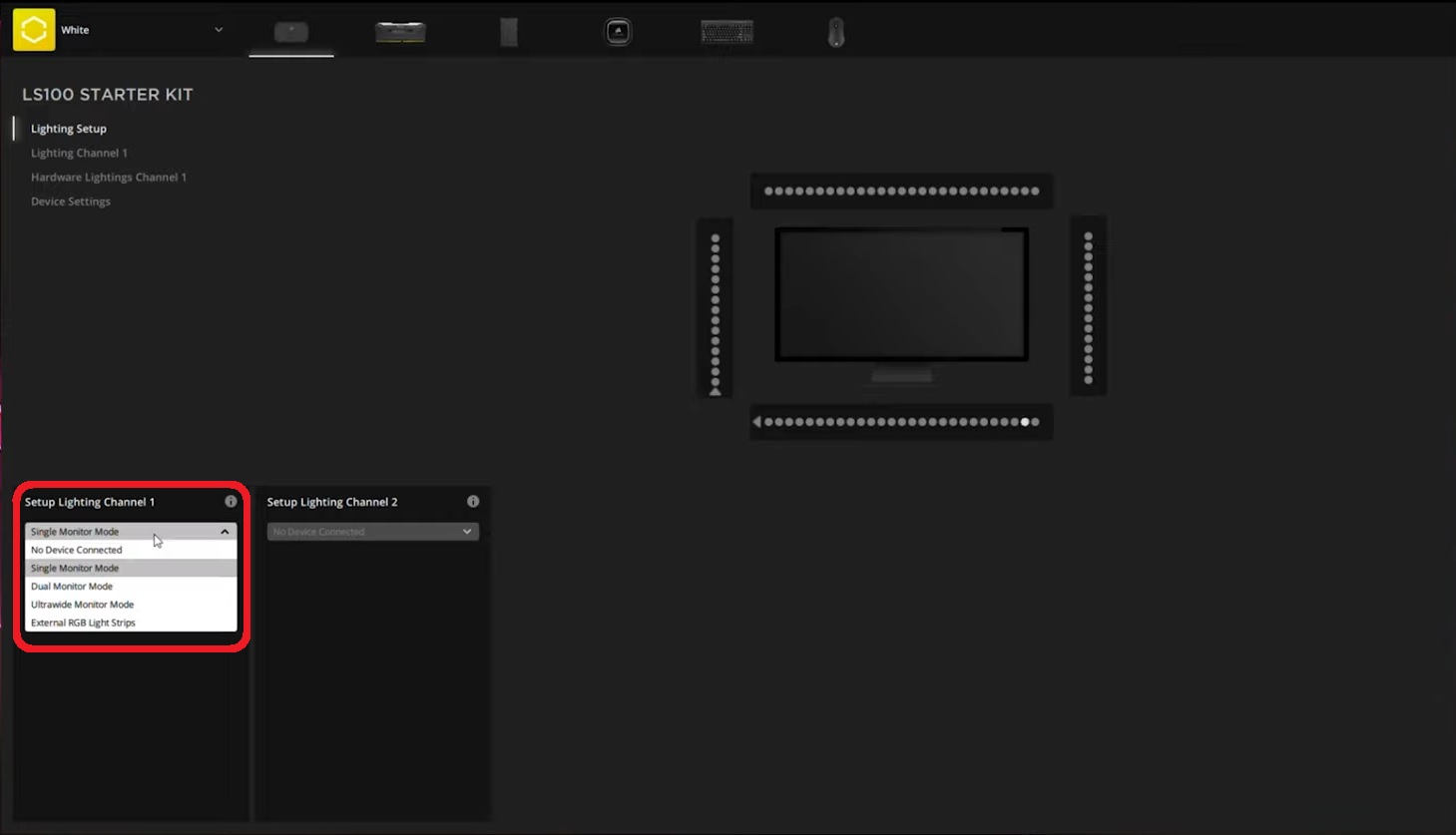

- W sekcji Setup Lighting Channel użyj menu rozwijanego, aby wybrać konfigurację monitora.
- Kliknij Oświetlenie kanału 1.

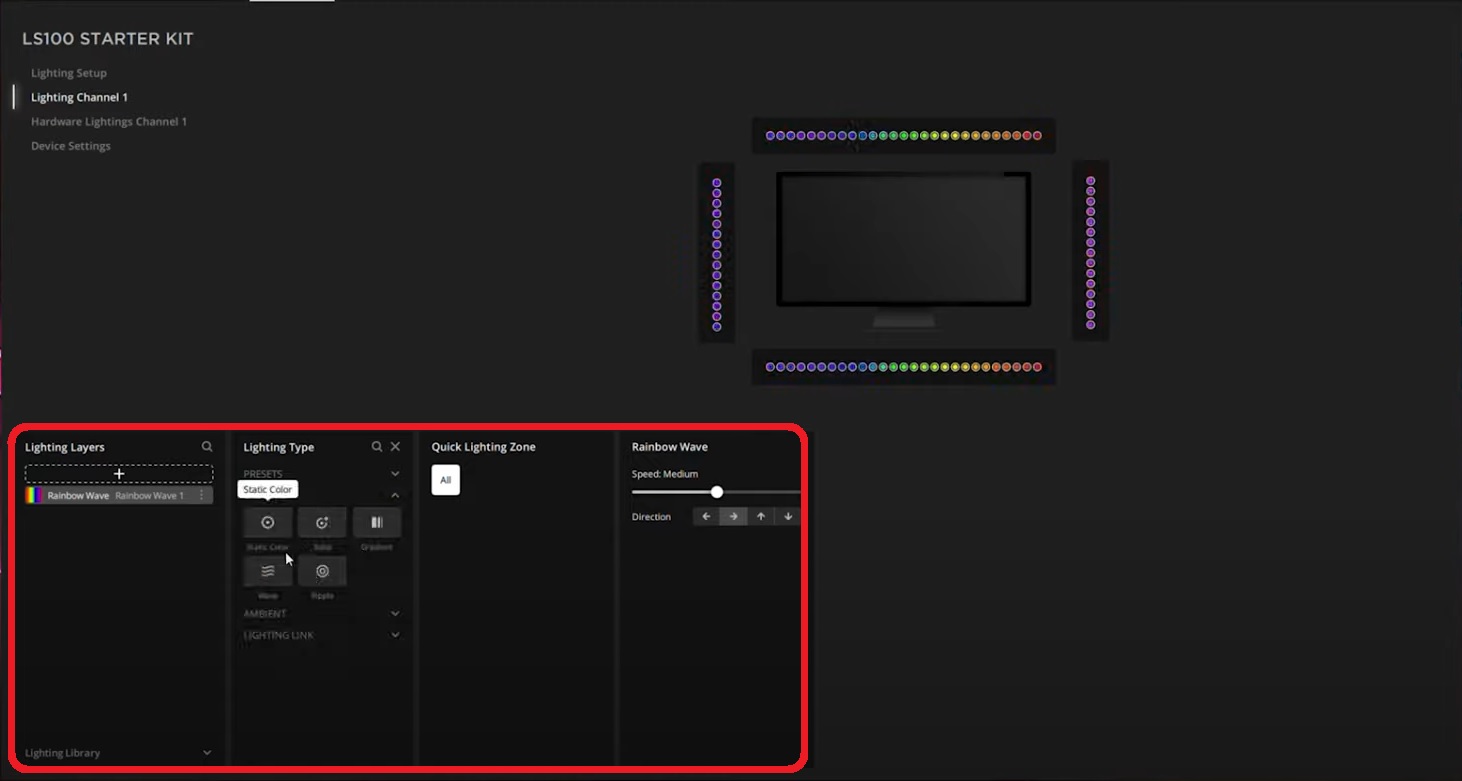

- Kliknij przycisk + w sekcji Warstwy oświetleniowe , aby utworzyć nową warstwę oświetleniową.
- W sekcji Typ oświetlenia wybierz efekty oświetlenia, które chcesz zastosować w nowej warstwie oświetlenia.
-
UWAGA: Efekty Lighting Link zastosują efekt oświetlenia do wszystkich urządzeń zgodnych z iCUE, które są obecnie podłączone do systemu.
-
UWAGA: Efekty Lighting Link zastosują efekt oświetlenia do wszystkich urządzeń zgodnych z iCUE, które są obecnie podłączone do systemu.
- Każdy efekt oświetlenia będzie miał dodatkowe opcje do dalszego dostosowywania; użyj ich, aby dostosować efekty do własnych upodobań.
- Wybierz miejsce wystąpienia efektu oświetlenia, klikając poszczególne strefy oświetlenia w podglądzie lub przeciągając i wybierając wiele stref oświetlenia.
Konfigurowanie kanału oświetlenia sprzętowego
Jeśli chcesz, aby paski oświetleniowe wyświetlały określone efekty oświetleniowe, gdy iCUE nie działa lub gdy system PC jest wyłączony, możesz to zrobić, wybierając Oświetlenie sprzętowe Kanał 1 , a następnie dostosowując żądany efekt oświetleniowy.

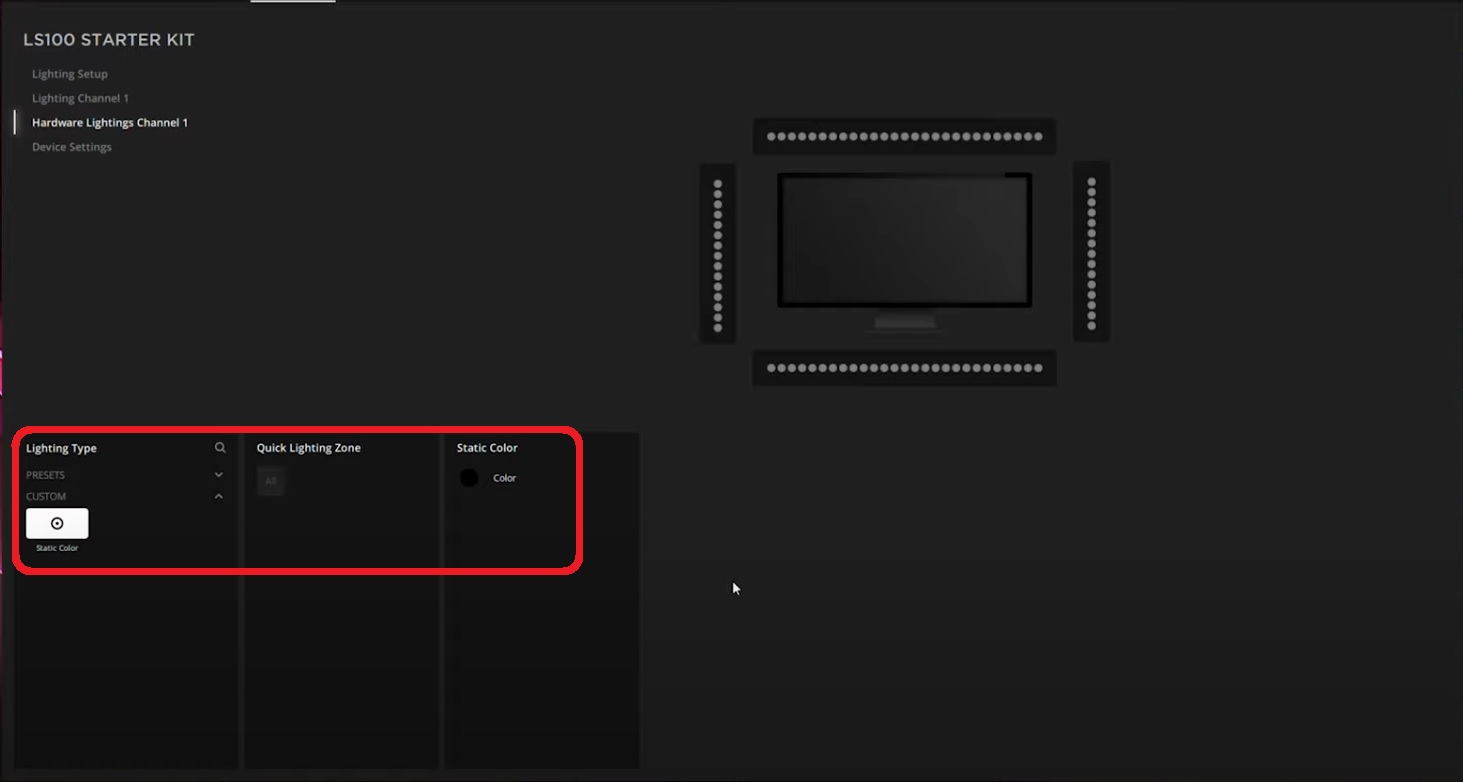

Jeśli chcesz, aby paski oświetleniowe nie wyświetlały żadnych efektów oświetleniowych, wybierz Static Color dla efektu oświetleniowego i ustaw wszystkie wartości RGB na 0.
Aktualizacja oprogramowania układowego listwy oświetleniowej
Zaktualizuj oprogramowanie układowe paska oświetlenia, wybierając Ustawienia urządzenia , a następnie klikając Sprawdź aktualizacje.
Jasność pasków oświetleniowych można również regulować w oknie USTAWIEŃ .
Instrukcje wideo
Dla iCUE wersja 3 lub starsza
Konfigurowanie pasków oświetleniowych
Aby skonfigurować listwy oświetleniowe LS100 RGB, wystarczy przymocować je do metalowej powierzchni za pomocą zacisków magnetycznych na każdej listwie. Połącz paski ze sobą za pomocą złączy na paskach.
Po podłączeniu wszystkich pasków należy podłączyć cały łańcuch pasków do kanału oświetleniowego na sterowniku LED RGB.
Zastosowanie efektów świetlnych w iCUE
Po połączeniu pasków oświetlenia LS100 RGB i podłączeniu ich do sterownika, otwórz oprogramowanie iCUE. Teraz będziesz mógł zastosować efekty świetlne na swoich listwach oświetleniowych.
- Kliknij LIGHTING SETUP w lewym menu.

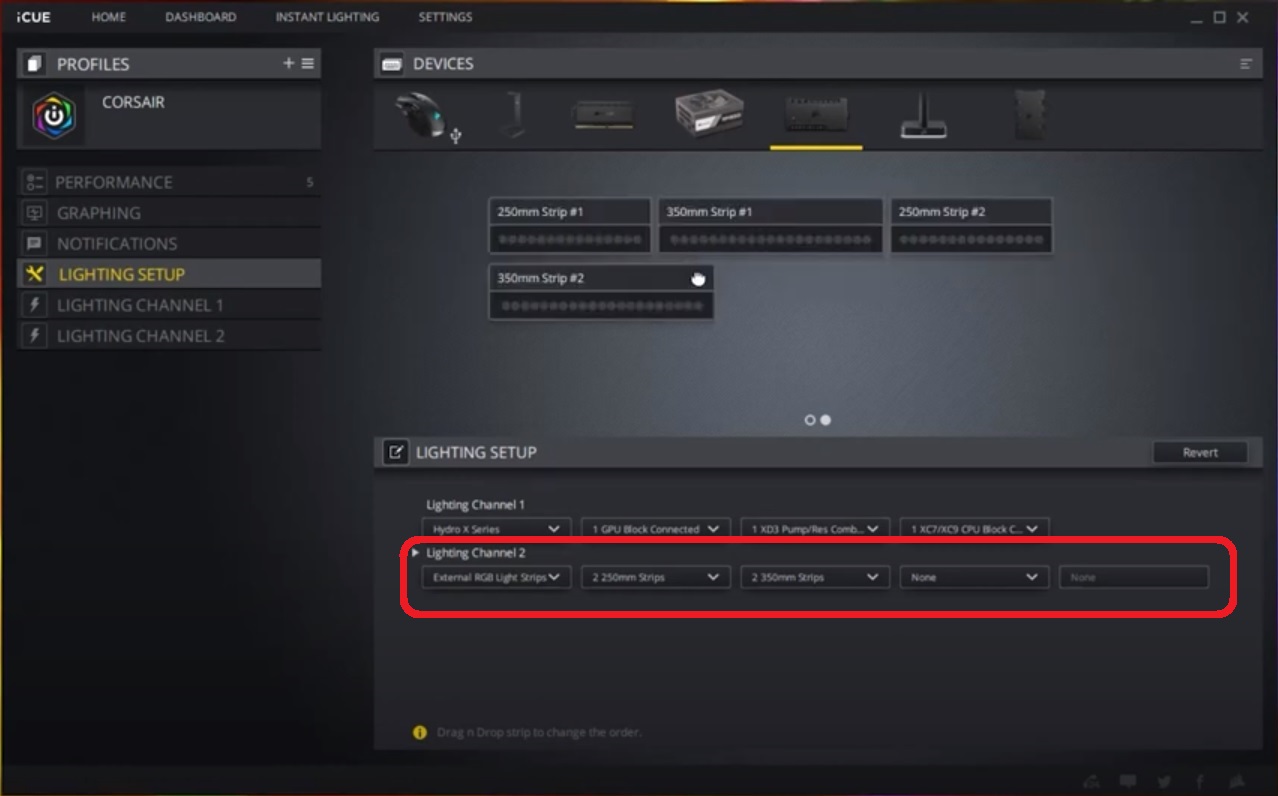

- Kliknij menu rozwijane pod kanałem oświetlenia, do którego jest podłączony łańcuch paska oświetlenia, a następnie wybierz Zewnętrznych pasków świetlnych RGB.
- Użyj dodatkowych menu rozwijanych, aby określić długość każdego paska w łańcuchu.

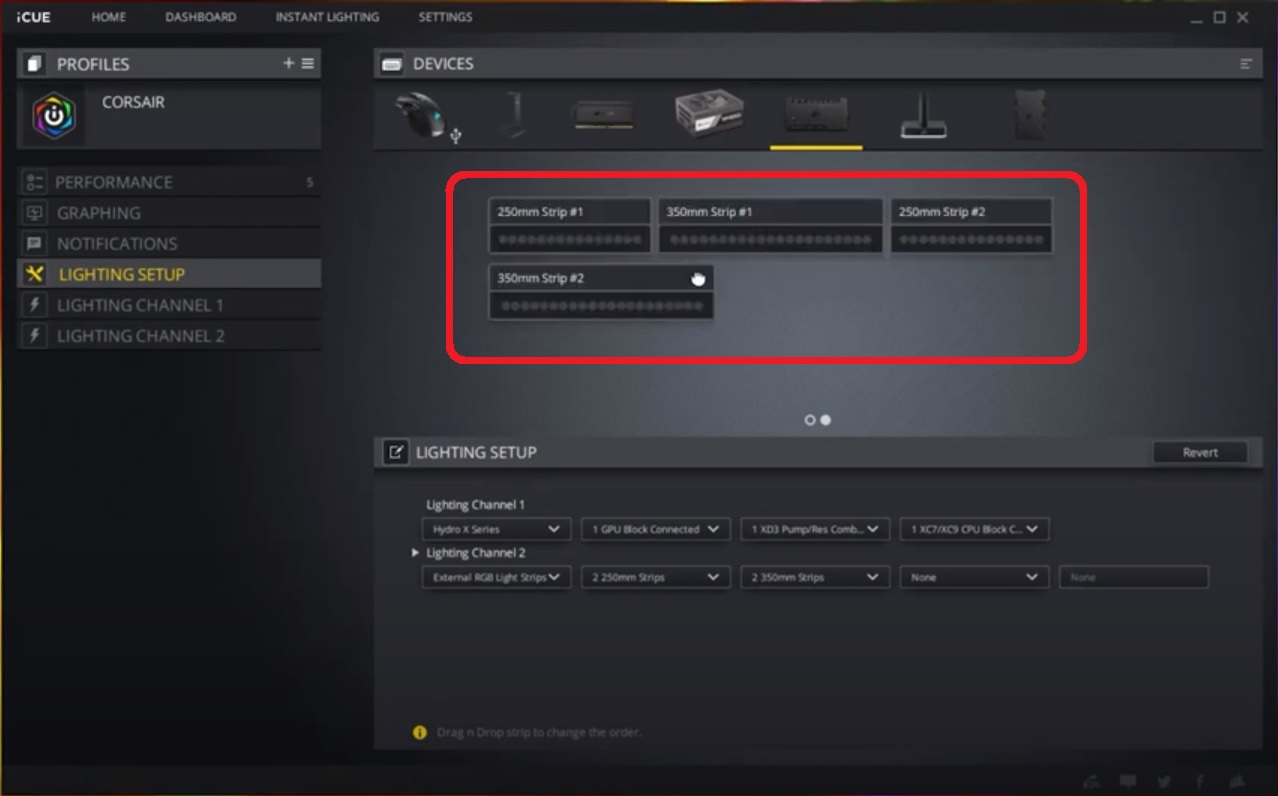

- Przeciągnij i upuść wskaźniki paska w kolejności, w której są połączone łańcuchem.
- Kliknij w lewym menu kanał oświetlenia, do którego są podłączone paski świetlne.

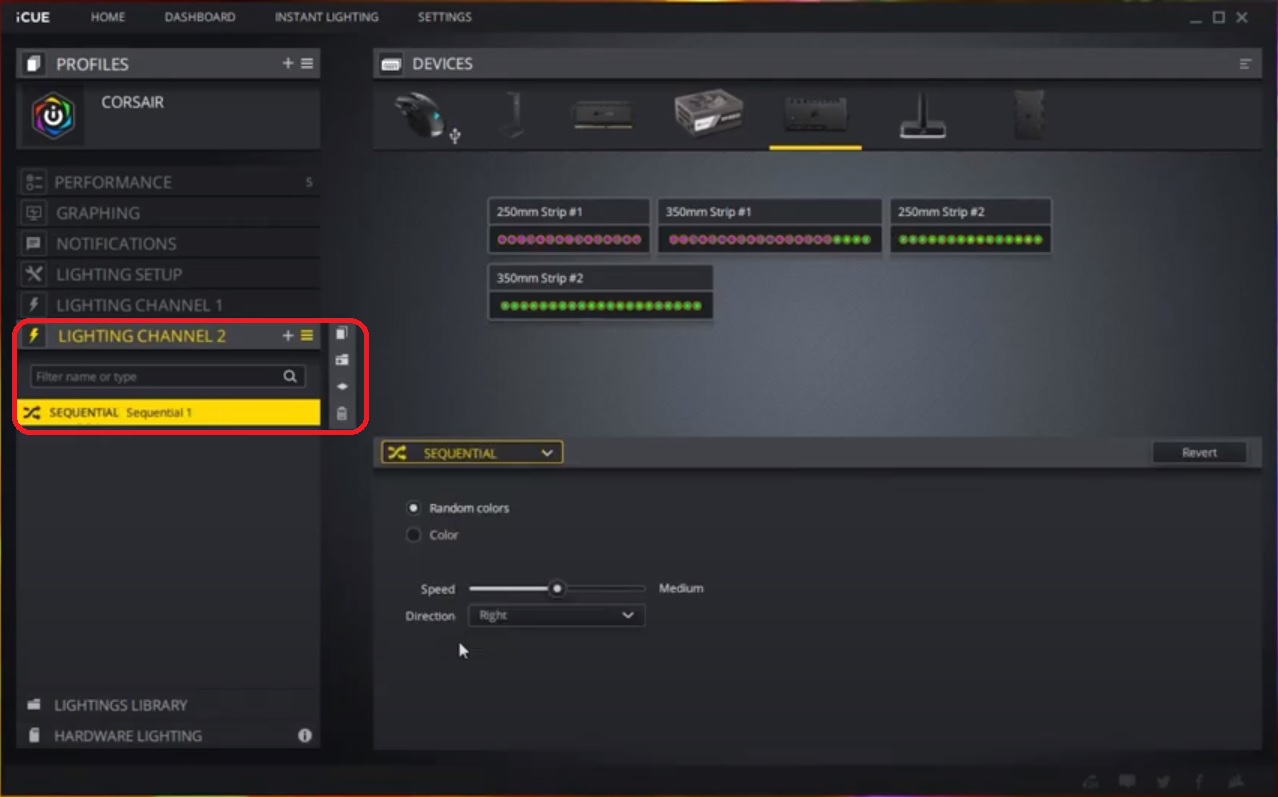

- Kliknij przycisk + , aby dodać nowy efekt oświetlenia.
- Dostosuj efekty świetlne pasków w dowolny sposób.
