Jak zainstalować oświetlenie akcentowe LC100 Case Accent Lighting Triangles

Z zestawem oświetlenia akcentowego CORSAIR LC100 Case Lighting Triangles możesz jeszcze bardziej spersonalizować swój komputer, korzystając z dziewięciu połączonych i dostosowalnych mini paneli oświetlenia RGB. W tym artykule znajdziesz instrukcje oraz film instruktażowy dotyczący instalacji LC100.

Upewnij się, że oprogramowanie iCUE jest zaktualizowane do najnowszej wersji przed instalacją.

Trójkąty LC100 nie są przeznaczone do gorącej wymiany, a trójkąty nie powinny być usuwane ani dodawane podczas pracy systemu.

• Co zawiera zestaw
• Instalacja LC100
• Konfiguracja LC100 w iCUE
• Instrukcje wideo

Co zawiera zestaw

Upewnij się, że masz następujące elementy z zakupionego zestawu:

• 1x trójkąt główny LC100
• 8x trójkątów towarzyszących LC100
• Pręty łączeniowe 4 mm
• Pręty łączeniowe 5,5 mm
• 1x kontroler Lighting Node Pro (tylko w zestawie startowym)

Instalacja LC100

Przed rozpoczęciem instalacji upewnij się, że system komputerowy jest wyłączony. Gdy już jest, postępuj zgodnie z poniższymi instrukcjami:

1. Zamocuj trójkąt główny LC100 na stalowej powierzchni w obudowie.
2. Użyj prętów łączeniowych 4 mm lub 5,5 mm, aby połączyć trójkąty towarzyszące z trójkątem głównym w dowolny sposób.
   • Pręty łączeniowe 5,5 mm służą do pomocy trójkom towarzyszącym w zginaniu się wokół rogu pod kątem 90 stopni.
   • Do jednego kontrolera RGB można podłączyć do 18 trójkątów towarzyszących zasilanych przez 2 trójkąty główne.



3. Połącz 3-pinowy złącz zasilania RGB trójkąta głównego z kontrolerem RGB.
4. Połącz zasilanie SATA trójkąta głównego z zasilaczem.
5. Połącz zasilanie USB i SATA kontrolera RGB, jeśli jeszcze tego nie zrobiłeś.

Konfiguracja LC100 w iCUE

Gdy zakończysz konfigurowanie LC100 w swoim systemie, nadszedł czas, aby użyć iCUE do dostosowania oświetlenia RGB LED. Upewnij się, że firmware iCUE oraz LC100 są zaktualizowane do najnowszych wersji.

1. Otwórz iCUE.
2. Wybierz swój kontroler RGB na ekranie głównym i kliknij Konfiguracja oświetlenia.

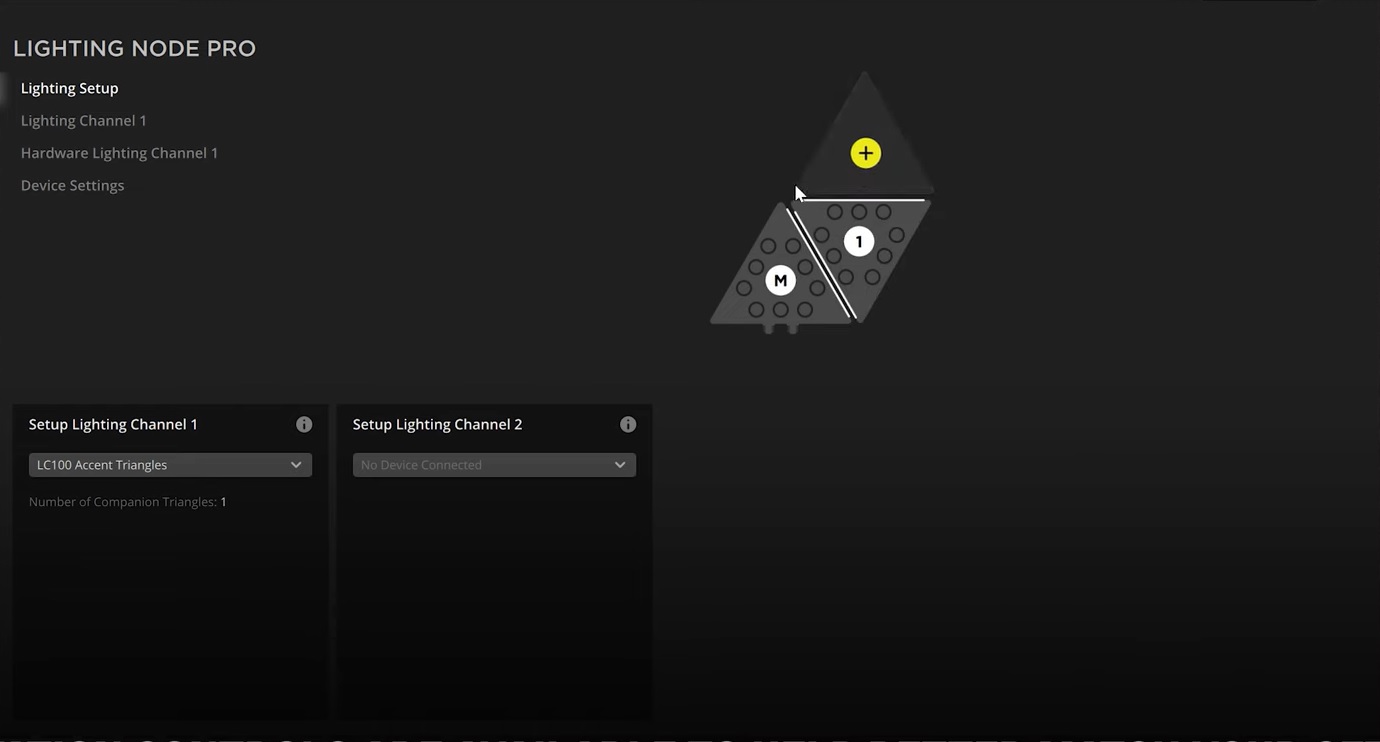

3. Wybierz Trójkąty Akcentowe LC100 z menu rozwijanego kanału oświetleniowego, do którego podłączyłeś LC100.
4. Na ekranie podglądu dodaj i przesuń trójkąty, aby dopasować konfigurację LC100.



5. Wybierz Kanał oświetleniowy w menu po lewej stronie.
6. Kliknij przycisk + w Warstwy oświetlenia, aby utworzyć nową warstwę oświetlenia dla swojego LC100.
7. Skorzystaj z opcji, aby dostosować efekty oświetleniowe, które chcesz uzyskać dla swojego LC100.
   • UWAGA: Jeśli wybierzesz efekt LIGHTING LINK, efekt oświetleniowy zostanie zastosowany do wszystkich urządzeń kompatybilnych z iCUE podłączonych do komputera.


Instrukcje wideo
