iCUE RGB ELITE: Jak zainstalować chłodzenie cieczą CPU iCUE RGB ELITE
Ten artykuł pomoże Ci skonfigurować chłodzenie cieczą ELITE series do procesora w Twoim systemie PC.
UWAGA: Chłodzenie cieczą iCUE RGB ELITE Liquid CPU jest dostarczane z zamontowanym fabrycznie uchwytem montażowym dla procesorów Intel. Jeśli masz system AMD, będziesz musiał wymienić uchwyt na kompatybilny z AMD.
Instrukcje wideo
Krok pierwszy: Przygotowanie radiatora
Pierwszą rzeczą do zrobienia jest określenie miejsca montażu radiatora chłodzenia w systemie oraz orientacji wentylatorów. Jeśli potrzebujesz pomocy w zdecydowaniu, jak zamontować swój radiator, możesz sprawdzić nasz artykuł o idealnym miejscu montażu radiatora.
Po zdecydowaniu, jak zamocować radiator i jak ustawić wentylatory, umieść wentylatory na radiatorze i użyj dostarczonych śrub do ich zamocowania.
Krok drugi: Przygotowanie głowicy pompy
Głowica pompy chłodzenia iCUE RGB ELITE Liquid CPU jest fabrycznie wyposażona w uchwyt montażowy dla procesorów Intel. Jeśli korzystasz z systemu AMD, będziesz musiał wymienić uchwyt montażowy na kompatybilny z AMD.

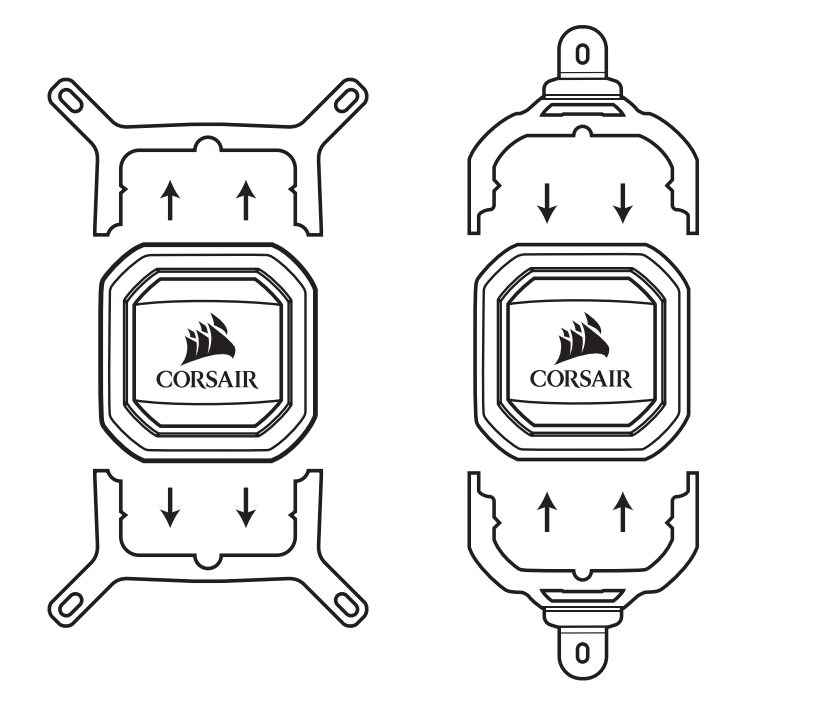

Aby zamontować uchwyty montażowe AMD na głowicy pompy:
- Usuń plastikową osłonę pasty termoprzewodzącej z głowicy pompy.
- Usuń dwie połówki uchwytu montażowego dla procesorów Intel z głowicy pompy.
- Włóż dwie połówki uchwytu montażowego AMD do głowicy pompy.
-
UWAGA: Upewnij się, że nie dotykasz ani nie rozmazujesz pasty termoprzewodzącej na głowicy pompy.
-
UWAGA: Upewnij się, że nie dotykasz ani nie rozmazujesz pasty termoprzewodzącej na głowicy pompy.
Krok trzeci: Instalacja płytki montażowej
Gdy już na głowicy pompy zamontowany jest odpowiedni uchwyt montażowy, nadszedł czas, aby przygotować płytkę montażową.
Jeśli masz system Intel:

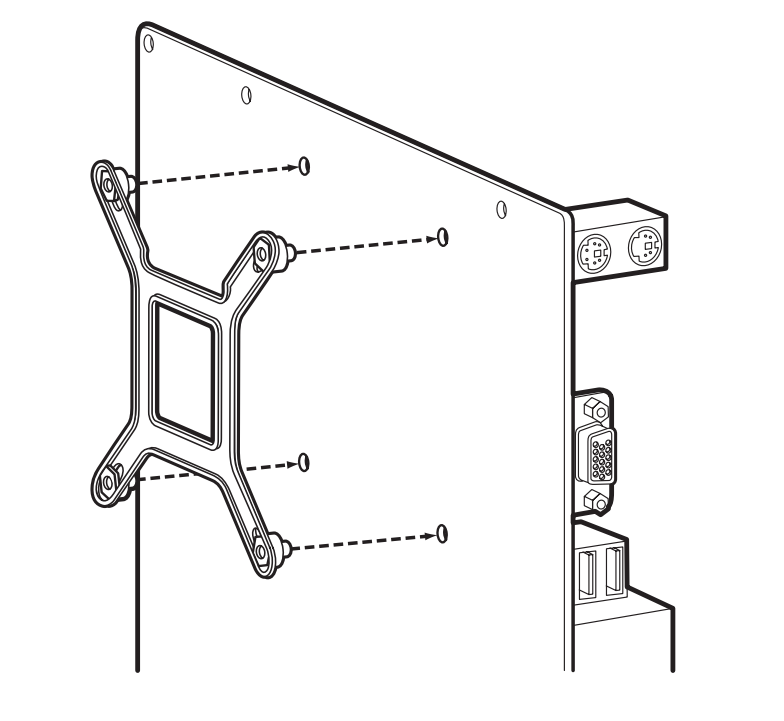

- Usuń ochronną folię samoprzylepną z tyłu płytki montażowej Intel.
- Wyrównaj płytkę z otworami montażowymi na tylnej stronie płyty głównej.
- Przymocuj płytkę do tylnej strony płyty głównej.
- Zainstaluj dostarczone dystanse, dokręcając je na słupkach montażowych płytki montażowej przez przednią stronę płyty głównej.
Jeśli masz system AMD:
- Odkręć i usuń plastikowe zaciski retencyjne na gnieździe płyty głównej.
- Przymocuj domyślną płytkę AM4 na tylnej stronie płyty głównej.
- Zainstaluj dostarczone dystanse, dokręcając je na słupkach montażowych płytki montażowej przez przednią stronę płyty głównej.
Krok czwarty: Instalacja radiatora i głowicy pompy
Gdy już zamocowałeś płytkę montażową na płycie głównej, nadszedł czas, aby zamontować radiator i zainstalować głowicę pompy na procesorze:
- Zamontuj radiator w wybranej lokalizacji w swoim systemie.
- Przymocuj radiator, używając dostarczonych śrub.
- Zainstaluj głowicę pompy na procesorze, dopasowując otwory w uchwycie montażowym do dystansów, które zamocowałeś na płycie głównej.
- Zainstaluj śruby z nakrętkami dostarczone w zestawie z chłodzeniem na dystanse, a następnie dokręć je, aby przymocować głowicę pompy do procesora.
Krok pięć: Podłączenie niezbędnych kabli
Po zainstalowaniu radiatora i głowicy pompy w systemie, ostatnim krokiem jest podłączenie wszystkich niezbędnych kabli, aby móc dostosować ustawienia chłodzenia w programie iCUE.

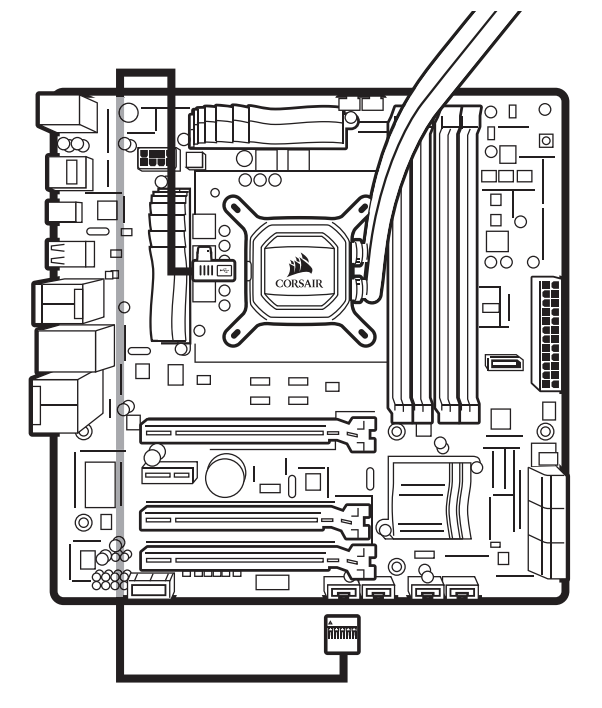

- Podłącz kabel USB-C chłodzenia do głowicy pompy.
- Prowadź drugie końce kabla za tylną ściankę płyty głównej.
- Połącz każdy wentylator na radiatorze z rozgałęźnikiem wentylatorów PWM chłodzenia.

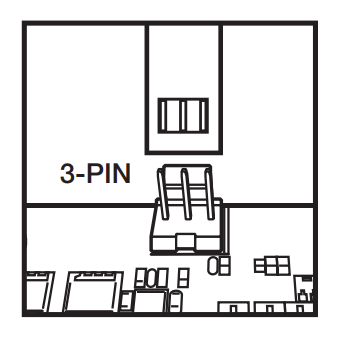

- Połącz kabel tachometryczny pompy z nagłówkiem CPU_FAN na płycie głównej.
- Podłącz kabel danych do wewnętrznego nagłówka USB 2.0 na płycie głównej.
- Podłącz kabel zasilania pompy do dostępnego gniazda zasilania SATA.
Po podłączeniu wszystkich niezbędnych kabli, włącz system.
Upewnij się, że masz zainstalowany i zaktualizowany do najnowszej wersji program iCUE. Jeśli poprawnie zainstalowałeś chłodzenie, powinieneś zobaczyć je na ekranie głównym iCUE.
