Guia de Substituição do I/O Frontal 4000D/X

Se precisar de ajuda para substituir o painel frontal de E/S no gabinete 4000D, 4000D Airflow, 4000X ou 4000X QL, use este guia como referência para ajudá-lo no processo de substituição do painel de E/S.

Método 1. Útil para casos em que há bastante espaço dentro do gabinete e a folga dos componentes não é um problema.

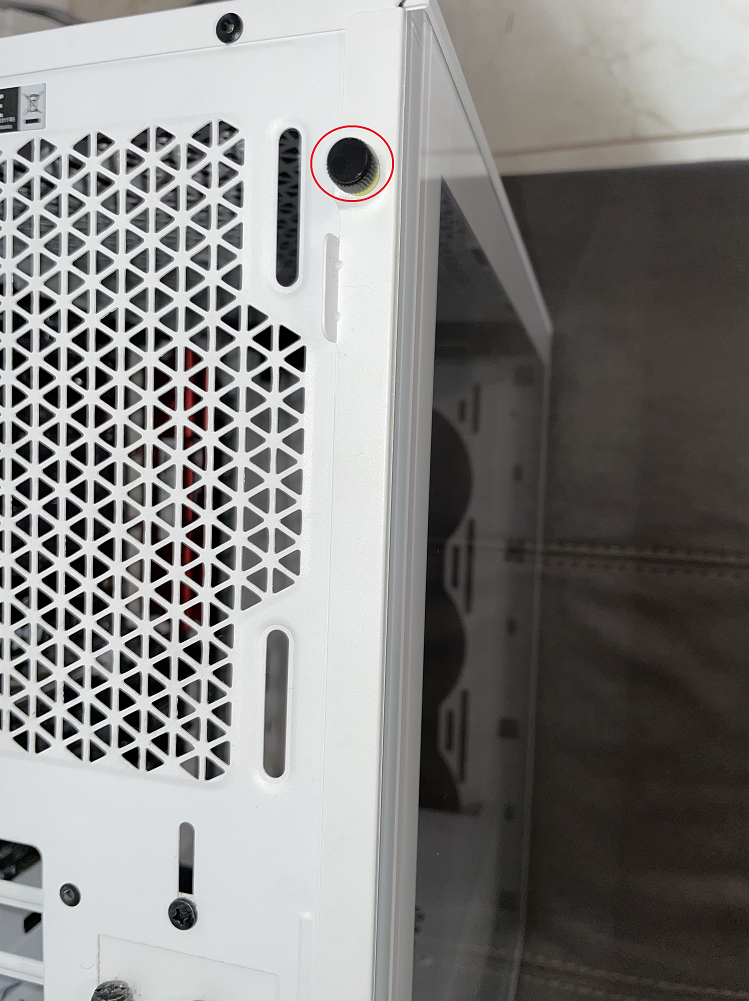

1. Remova os parafusos de polegar na parte superior e inferior do painel de vidro. Isso permitirá que você acesse o interior do gabinete.

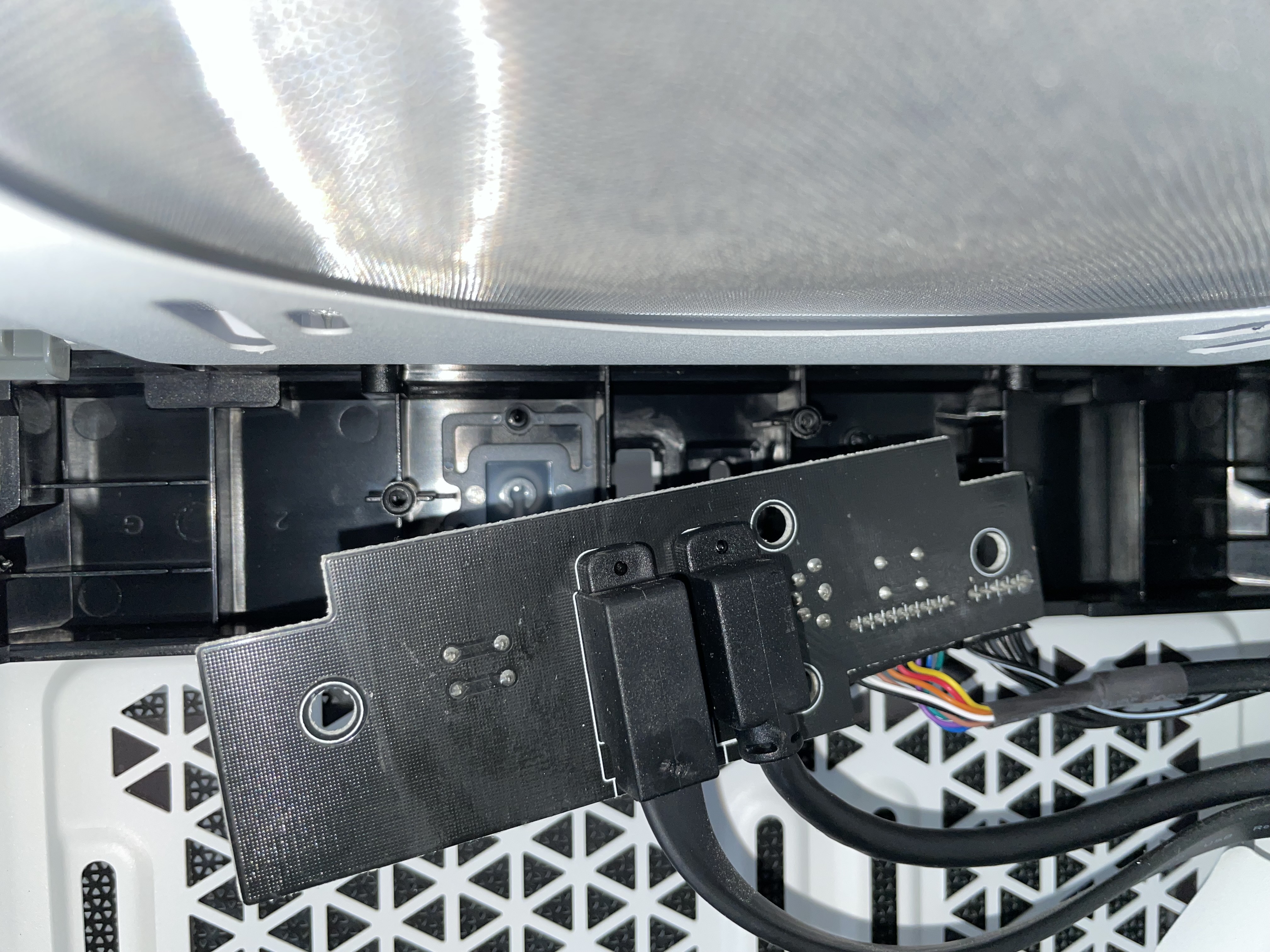

2. Localize o módulo de E/S frontal.

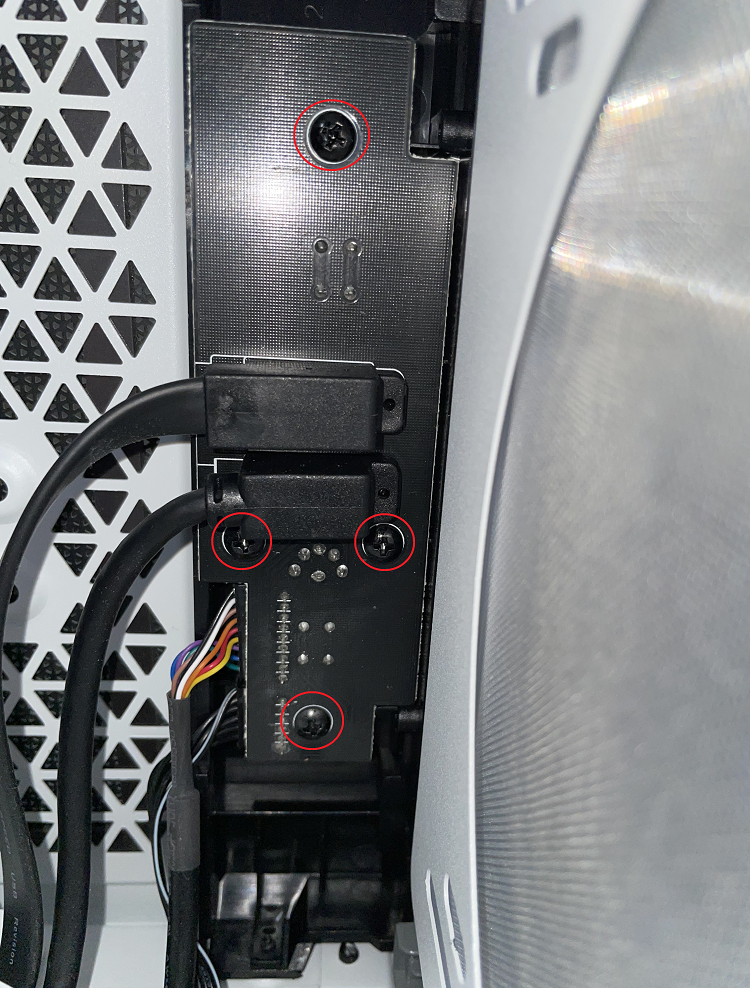

3. Usando uma chave de fenda Phillips, remova os 4 parafusos que prendem o módulo de E/S no lugar.

4. Mova gentilmente o módulo para a esquerda e puxe-o em sua direção ao mesmo tempo.

Método 2. Útil para casos em que há interferências físicas nos componentes (muitos ventiladores, GPU longa, cabos no caminho, etc.) que poderiam impedir que a mão ou chave de fenda acesse confortavelmente o módulo de E/S frontal.

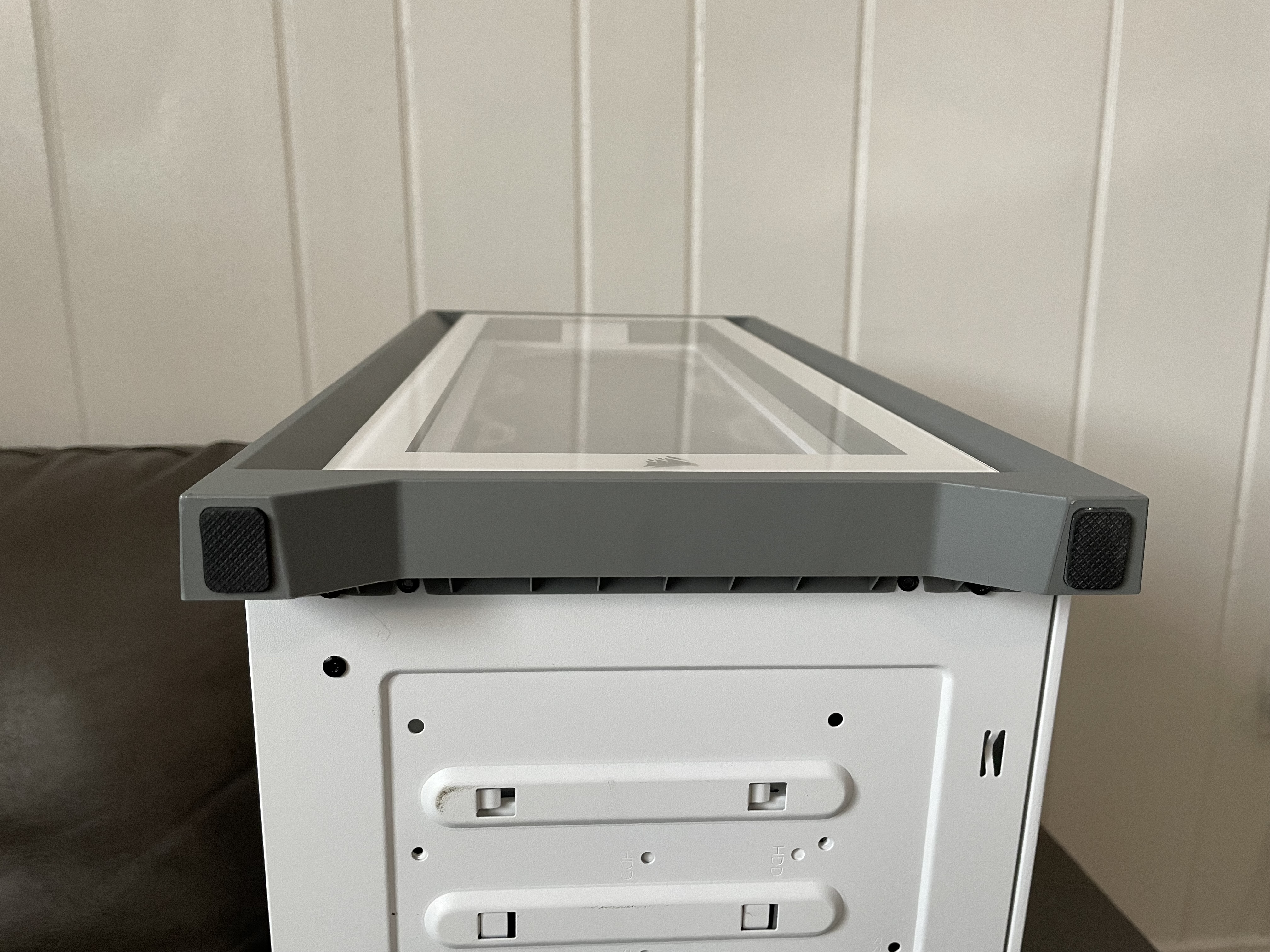

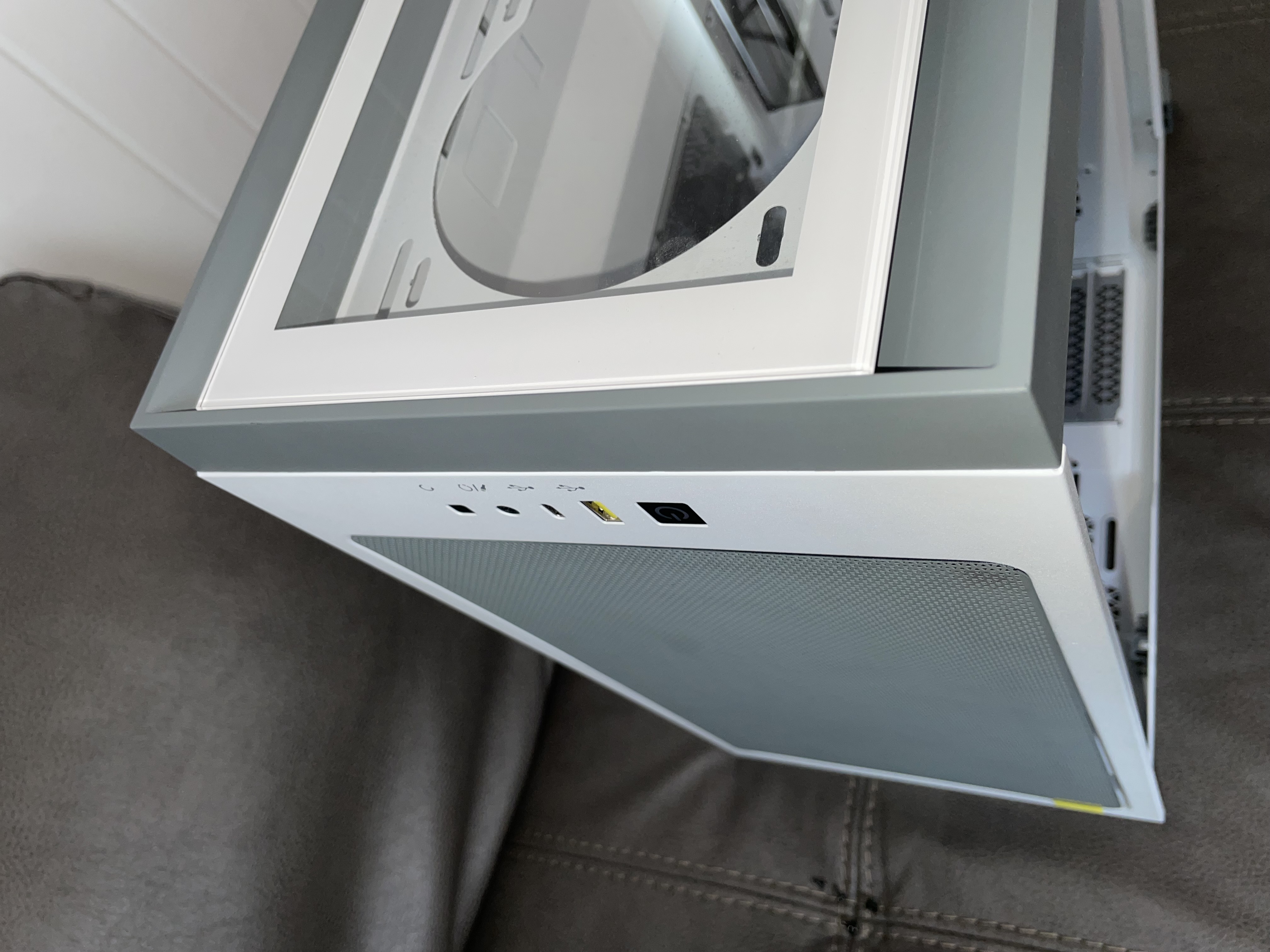

1. Posicione o gabinete na parte traseira. A moldura frontal deve estar virada para o teto para uma operação confortável.

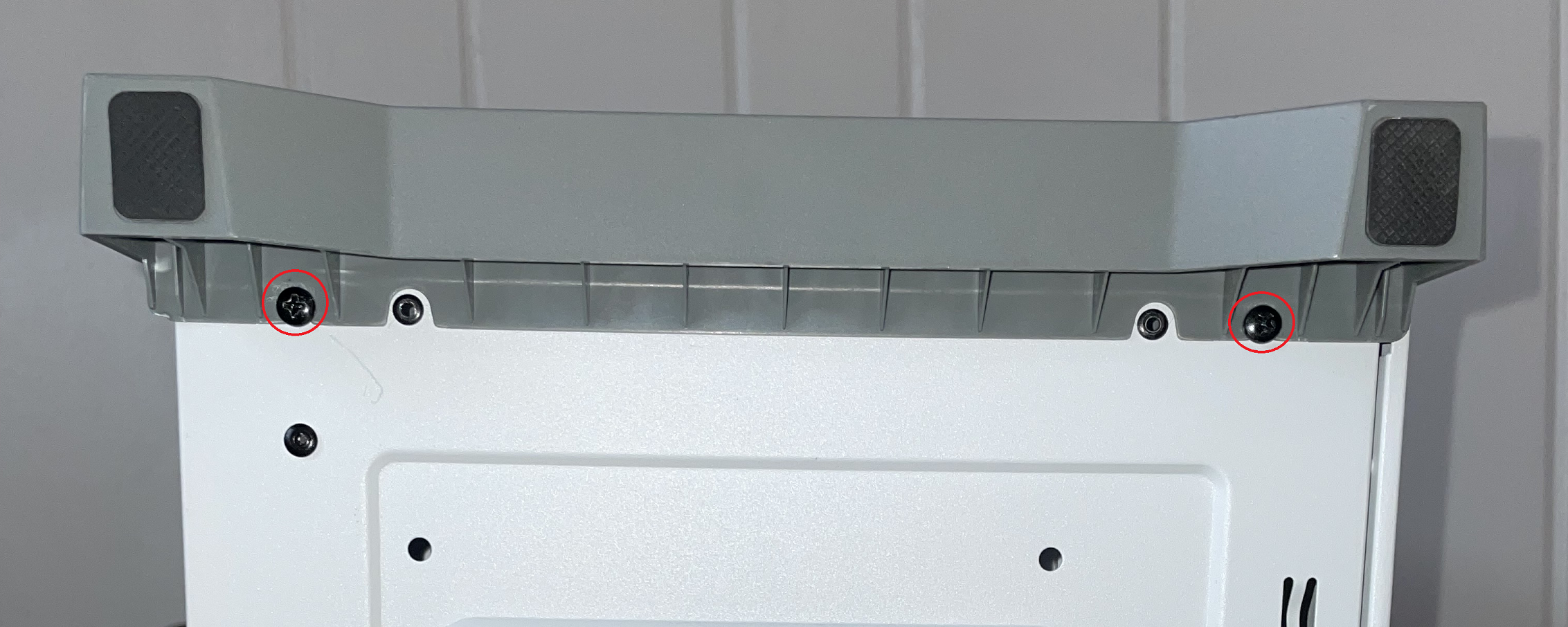

2. Usando uma chave de fenda Phillips, remova 2 parafusos que prendem a moldura frontal no lugar.

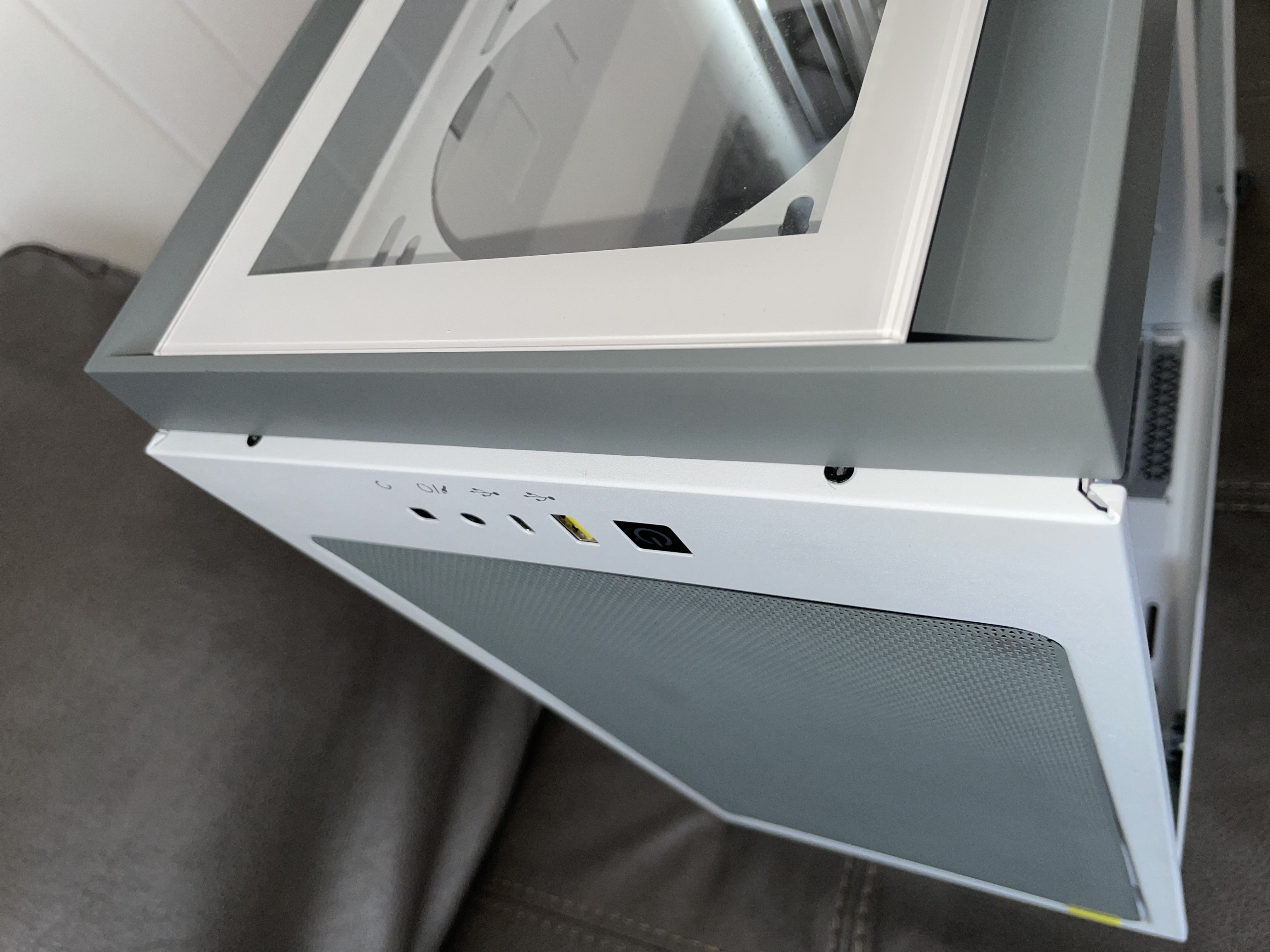

3. Veja a parte superior da moldura. Agora você pode movê-la para a direita.

4. Levante a moldura.

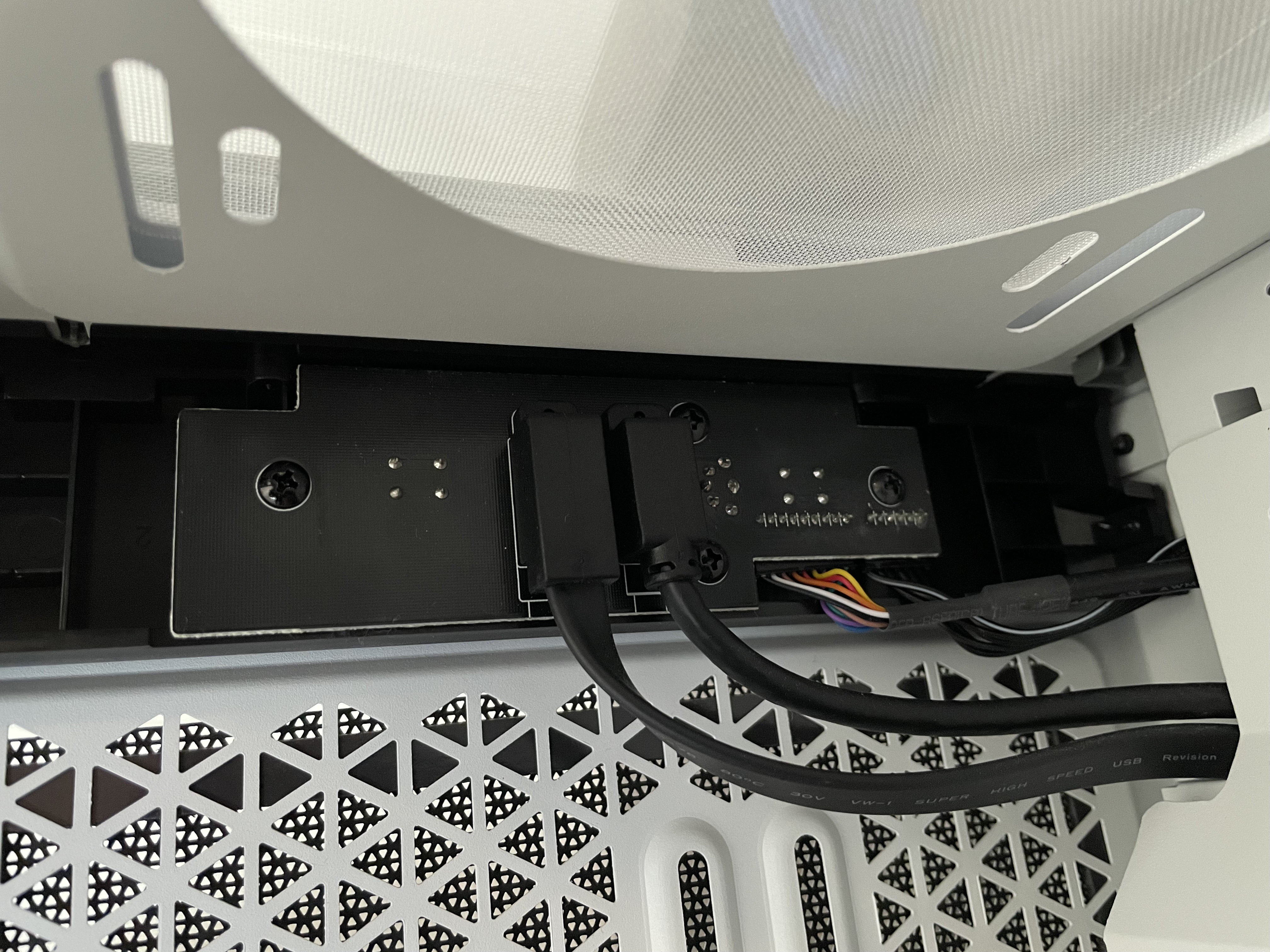

5. Agora você pode acessar confortavelmente o módulo de E/S frontal.

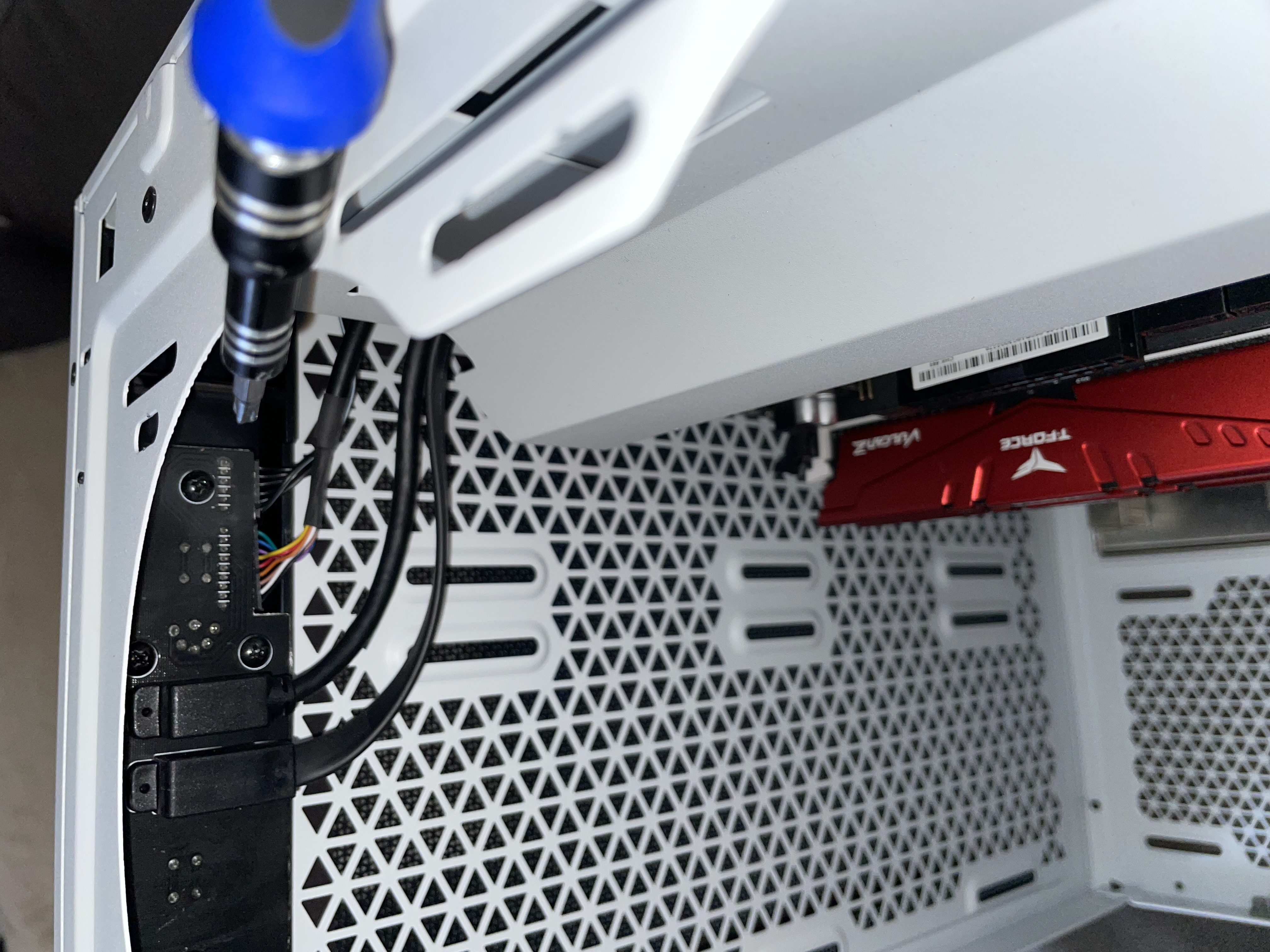

6. Remova os 4 parafusos que prendem o módulo de E/S no lugar.

7. Mova gentilmente o módulo para a esquerda e puxe-o em sua direção ao mesmo tempo.

Tudo pronto!
