Guia de Substituição do Painel Frontal de E/S 7000X/D
A Front I/O do seu gabinete da série 7000 é um componente essencial que pode precisar ser acessado, removido ou substituído às vezes. Este artigo irá guiá-lo pelos passos necessários para realizar essas tarefas.
Por favor, note que existem quatro parafusos segurando a Front I/O no lugar, sendo dois localizados no interior do gabinete e dois no exterior.
- Passo 1: Removendo os Painéis Laterais
- Passo 2: Removendo com Segurança o Enforcador de Cabos
- Passo 3: Removendo os Parafusos
- Passo 4: Removendo o Painel Frontal
- Passo 5: Liberando o Painel Frontal e Removendo os Parafusos Restantes
Passo 1: Removendo os Painéis Laterais

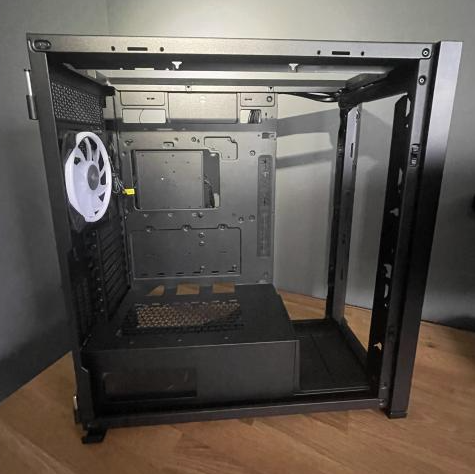

Para facilitar a manipulação do gabinete, é recomendado remover tanto os painéis esquerdo quanto direito. Isso proporcionará melhor acesso à área da Front I/O. Consulte as imagens abaixo para assistência visual.
Passo 2: Removendo com Segurança o Enforcador de Cabos

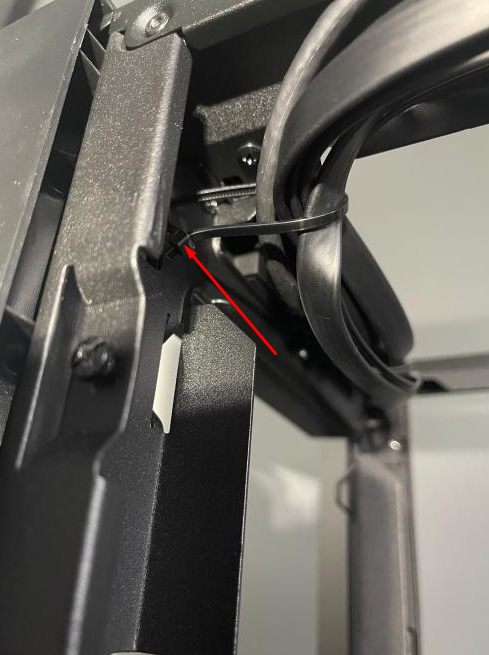

Para acessar um dos parafusos que seguram a Front I/O no lugar, é necessário remover com segurança o enforcador de cabos. Tenha cuidado para evitar danos durante esta etapa.
Passo 3: Removendo os Parafusos

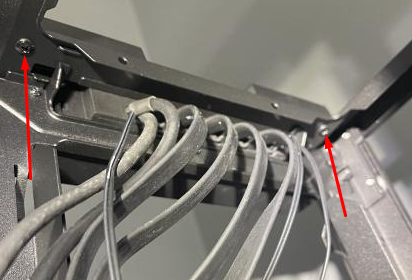

Localize e remova os dois parafusos destacados na imagem abaixo. Esses parafusos estão segurando a Front I/O firmemente no lugar.
Passo 4: Removendo o Painel Frontal
Agora, vamos focar em remover o painel frontal do gabinete. Comece removendo os pés frontais localizados na parte inferior do gabinete. Isso permitirá que você remova completamente o painel frontal.
Passo 5: Liberando o Painel Frontal e Removendo os Parafusos Restantes
Puxe suavemente na parte superior e inferior do painel frontal até que ele seja completamente liberado. Uma vez que o painel frontal for removido, você pode direcionar sua atenção para os parafusos mostrados na imagem abaixo. Localize e remova os dois parafusos representados na imagem. Esses parafusos são responsáveis por fixar a Front I/O.
