• Montar um cooler Pro XT ou Platinum
• Montar um cooler Hydro ou Pro

Montar um cooler Pro XT ou Platinum

A maioria dos novos coolers líquidos da Corsair são compatíveis com o soquete AM4 da AMD sem a necessidade de peças adicionais. Você não precisa usar o Kit de Suporte AMD AM4 se tiver um dos seguintes coolers:

• iCUE H100i Elite Capellix
• iCUE H115i Elite Capellix
• iCUE H150i Elite Capellix
• iCUE H100i Pro XT
• iCUE H115i Pro XT
• iCUE H150i Pro XT
• H100i Platinum
• H115i Platinum
• H100i Platinum SE
• H100x
• H60 (modelo de 2018)

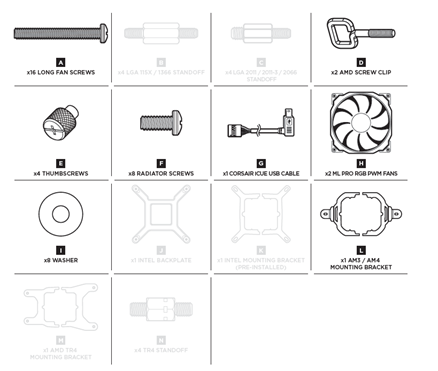

Para instalar seu cooler em um sistema AM4, você precisará do seguinte hardware:

• 1 suporte de montagem AM4 (L)
• 2 presilhas de parafuso AMD (D)
• 2 parafusos de polegar (E)

Para montar seu cooler usando o soquete AM4:

1. Remova o suporte de montagem Intel pré-instalado do cooler.
2. Instale o suporte AMD empurrando ambos os lados no encaixe da bomba.
   • Certifique-se de que o suporte esteja firmemente fixado em todos os lados antes de instalar seu cooler.

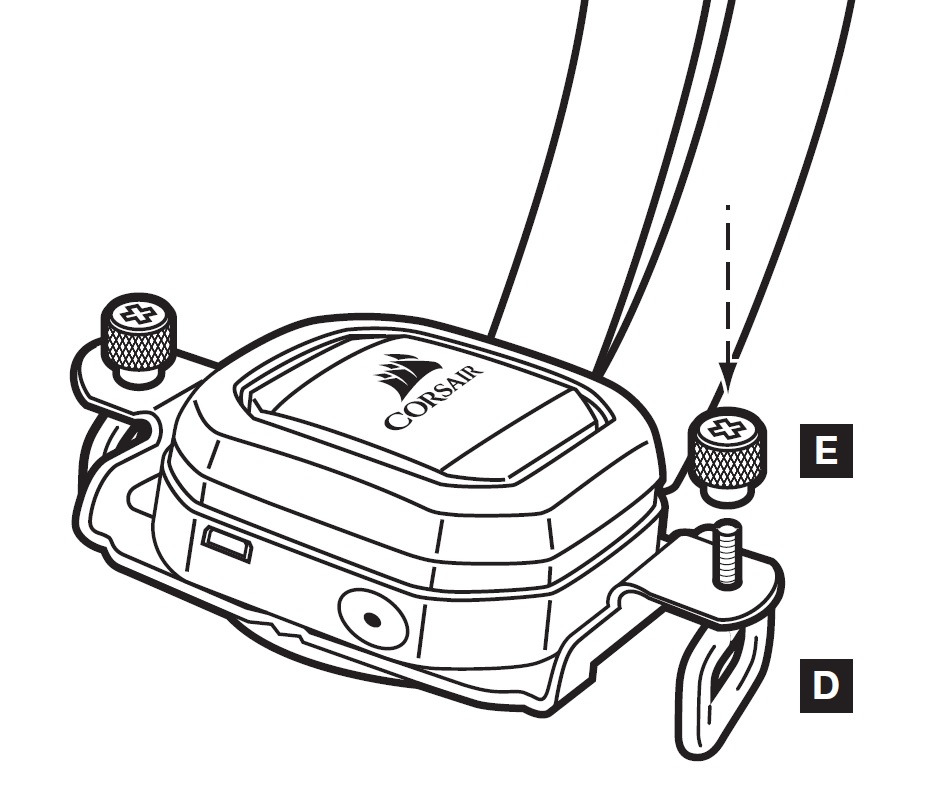

3. Instale as presilhas de parafuso AMD no suporte e fixe-as com os parafusos de polegar.
   • NÃO aperte totalmente os parafusos de polegar. Você precisa deixar folga suficiente para passar os laços das presilhas sobre os ganchos de retenção do suporte de montagem.

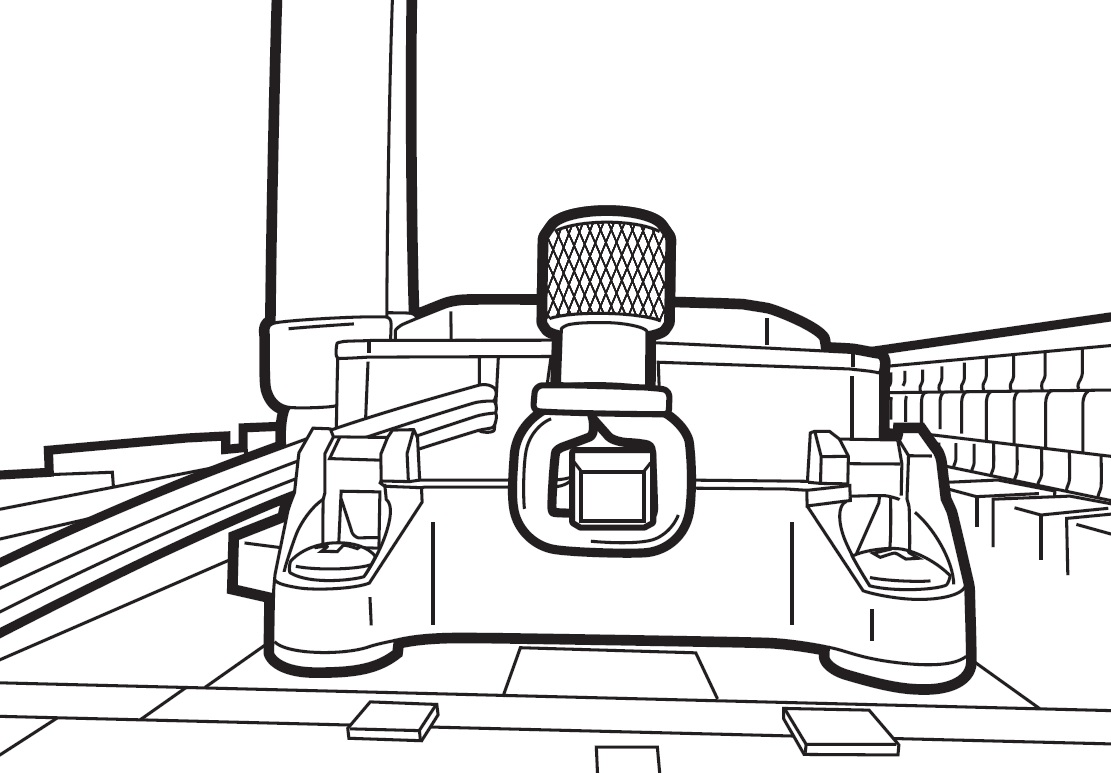

4. Alinhe seu suporte com as presilhas de montagem AMD originais e instale o cooler deslizando os laços das presilhas sobre os ganchos de retenção.

5. Aperte os parafusos de polegar até que o cooler esteja seguro.
   • NÃO aperte demais os parafusos de polegar. Fazê-lo danificará os ganchos de retenção.

Se você deseja ver diagramas ou instruções de instalação mais detalhadas, consulte o manual do seu produto. Se não conseguir encontrar o manual do seu produto, você pode usar este manual para o H100i Platinum.

Você também pode conferir nosso vídeo sobre a instalação de coolers:

Montar um cooler Hydro ou Pro

Os modelos mais antigos não são compatíveis sem peças adicionais, mas você pode usar os seguintes coolers com o soquete AM4 se também tiver o Kit de Suporte AMD AM4:

• H50
• H55
• H75
• H80i v2 (H80i GT)
• H90
• H100i v2 (H100i GTX)
• H105
• H110i GTX
• H115i

Aqui está o que está incluído no Kit de Suporte AMD AM4:

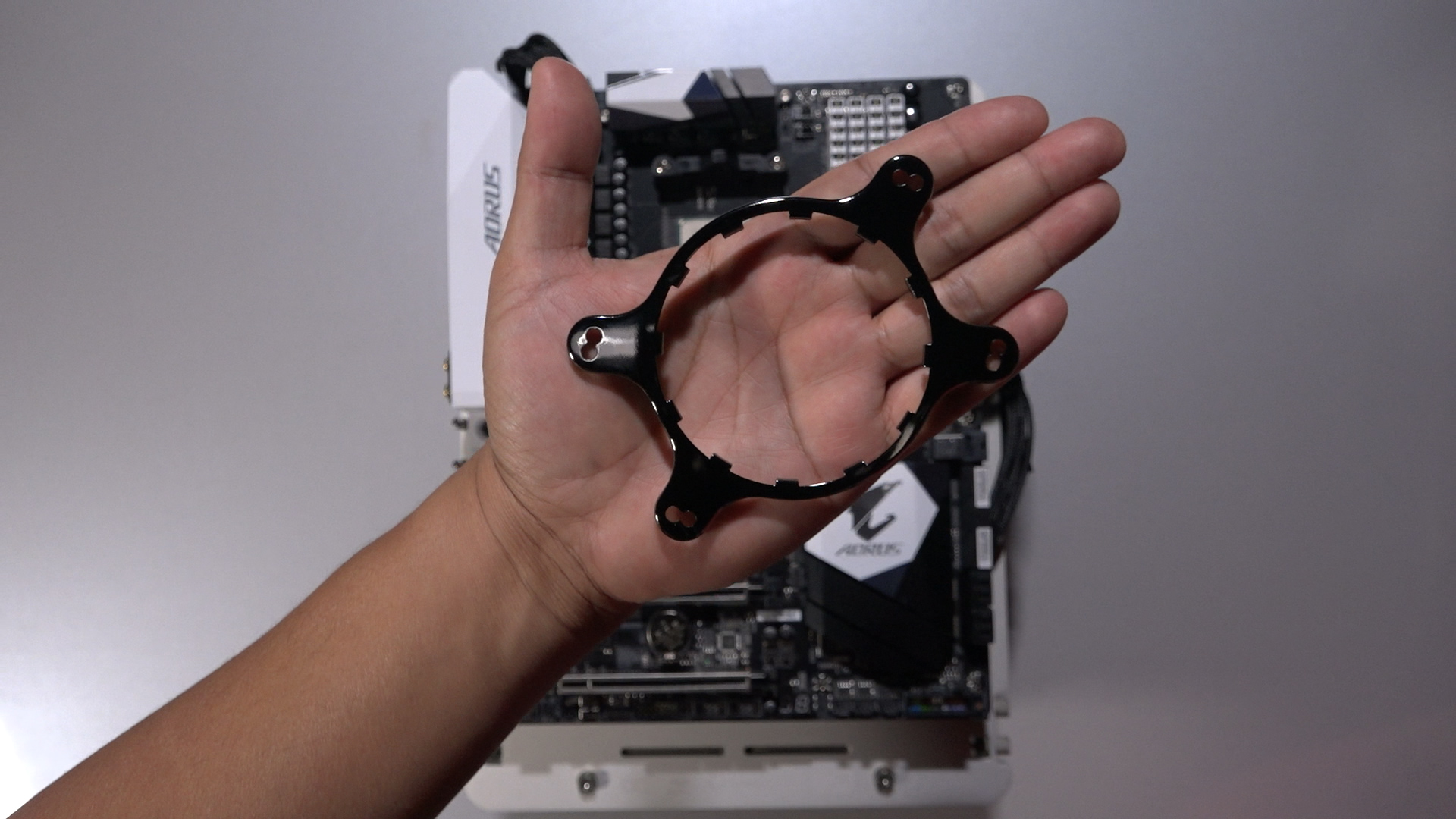

• (1) Suporte AM4 para bombas circulares

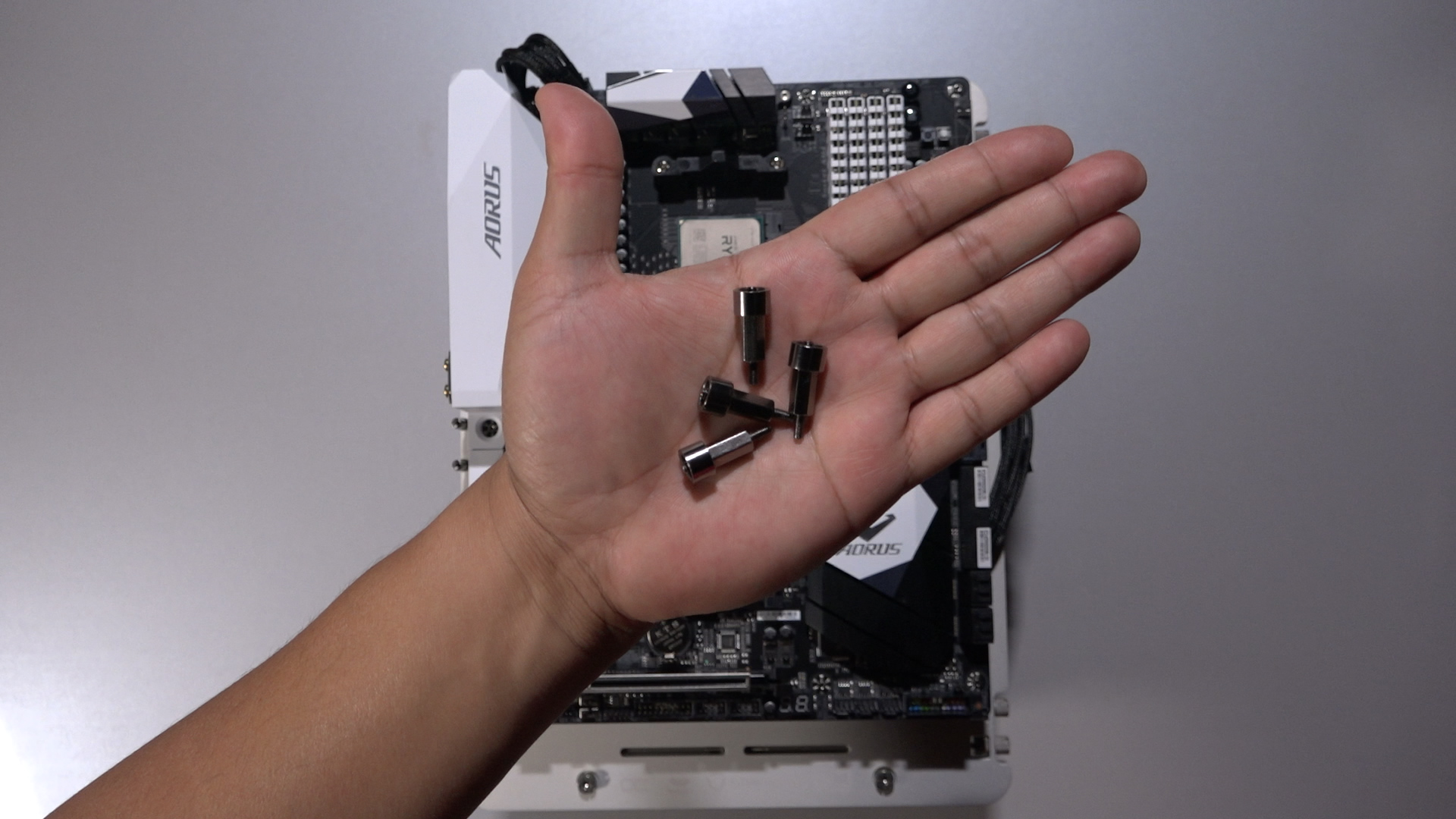

• (4x) Espaçadores com colarinho

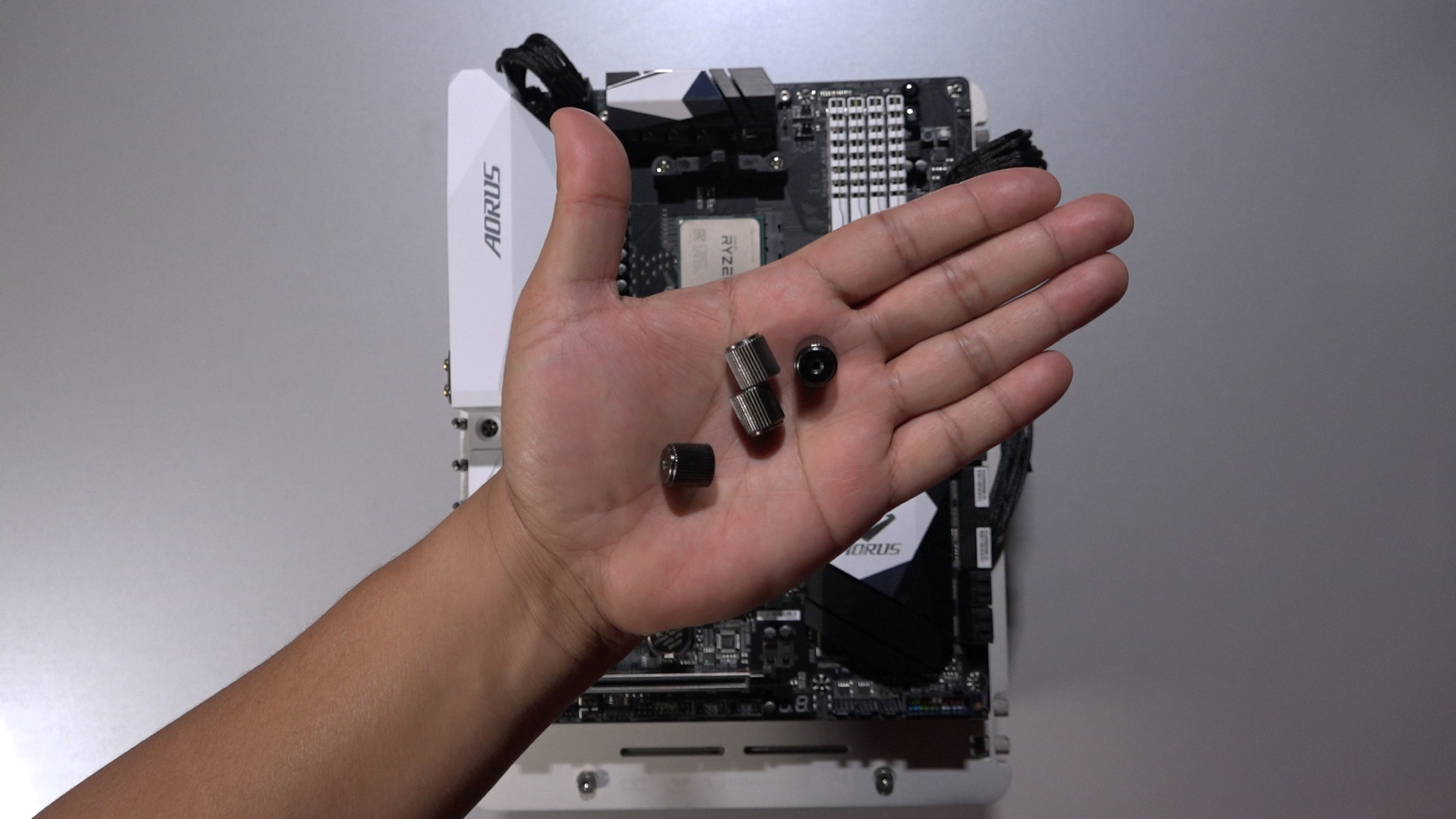

• (4x) Parafusos de polegar


Instruções de instalação do Kit de Montagem AMD AM4:

1. Remova os clipes de montagem AMD originais da frente da placa-mãe.
2. Insira os espaçadores AM4 na placa traseira AMD original, com o lado do colarinho para baixo.
3. Substitua o suporte Intel original no seu cooler da série Hydro pela suporte AMD fornecido no kit.
4. A partir daí, prossiga com a instalação típica do seu cooler da série Hydro (não se esqueça de conectar os cabos de energia e USB).

Para mais informações, consulte o guia do usuário ou visite nossos fóruns!
