A Série Hydro X XM2 M.2 SSD Water Block permite que você resfrie um SSD M.2 de alta velocidade, mantendo assim a rapidez na transferência de dados. Temos um vídeo e instruções por escrito para ajudar na instalação.

Instruções em vídeo

Instalando o Water Block para M.2 SSD

Antes da instalação, certifique-se de que o sistema do seu PC está desligado.

1. Remova o filme protetor dos pads térmicos do clipe de montagem e do water block.
2. Coloque o seu SSD M.2 NVME no clipe de montagem.



3. Coloque o water block sobre o SSD M.2 NVME e pressione para baixo até que o clipe de montagem se feche.
4. Encontre um slot M.2 key M 2280 disponível na placa-mãe.
   • Certifique-se de remover qualquer tampa e parafusos; para placas M.2 mais curtas, garanta que não haja parafusos nos suportes.

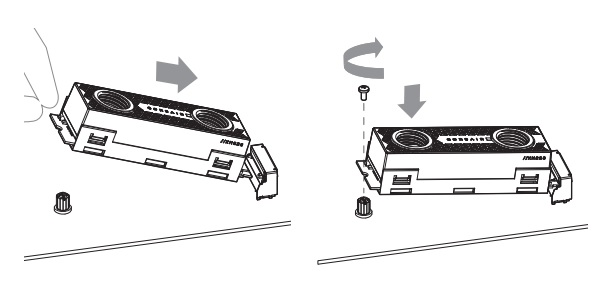

5. Insira o SSD M.2 NVME no slot.
6. Fixe o SSD com um parafuso.

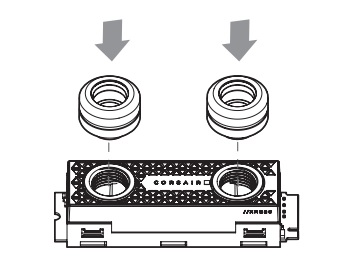

7. Instale os dois encaixes do tipo rosca XF G1/4" BSPP nos portos do water block.
   • Certifique-se de apertar os encaixes manualmente. NÃO use ferramentas para apertar os encaixes.



8. Instale e fixe a mangueira do water block nos encaixes.

Certifique-se de fazer um teste de vazamento antes de ligar o sistema do seu PC.
