Precisa de ajuda para configurar o combo Bomba/Reservatório XD7 RGB da Série Hydro X? Temos um vídeo e este guia para ajudá-lo.

• Conteúdo da caixa
• Configurando o XD7
• Opcional: Instalando a sonda de temperatura
• Preenchendo o XD7
• Instruções em vídeo

Conteúdo da caixa

A caixa contendo o XD7 deve conter as seguintes peças:

• Combo Bomba/Reservatório XD7
• Plugs G1/4
• Sonda de temperatura
• Parafusos de montagem
• Adaptador ARGB
• Jumper de 24 pinos

Configurando o XD7

Para configurar o seu XD7:

1. Monte o XD7 em um suporte de ventilador de gabinete ou diretamente no gabinete do seu PC.

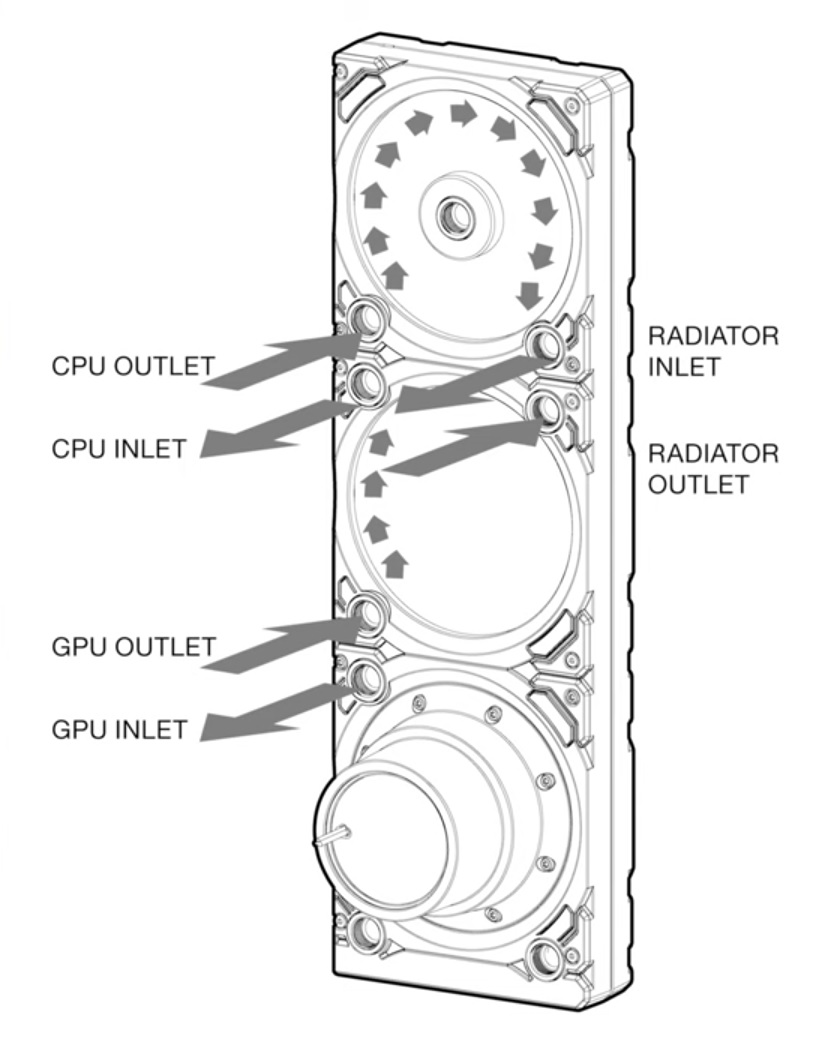

2. Use o diagrama abaixo para a posição recomendada do XD7.
   • NOTA: As duas portas inferiores devem ser usadas apenas para portas de drenagem.

3. Instale o XD7 no gabinete do seu PC.
4. Fixe os encaixes de tubo nas portas do XD7.
5. Conecte o tubo ao XD7 e aos outros componentes da série Hydro X.

Opcional: Instalando a sonda de temperatura

Se deseja instalar uma sonda de temperatura, você pode:

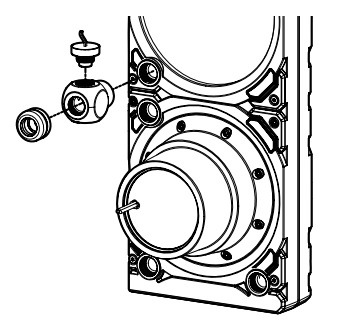

• Instalar um encaixe adaptador Y em qualquer porta de entrada/saída no XD7, EXCETO as portas de Preenchimento ou Drenagem, e em seguida instalar a sonda de temperatura no encaixe adaptador Y.



• Instalar a sonda de temperatura em uma porta não utilizada em um bloco de GPU.


Preenchendo o XD7

Depois de terminar a configuração do XD7, é hora de preenchê-lo com o líquido de arrefecimento.

NOTA: Certifique-se de que a fonte de alimentação esteja desligada e desconectada de todos os componentes do seu computador ao preencher o XD7.

1. Remova o plug G1/4 do topo do XD7.
   • NOTA: Certifique-se de que quaisquer outras portas G1/4 não utilizadas estejam tampadas.

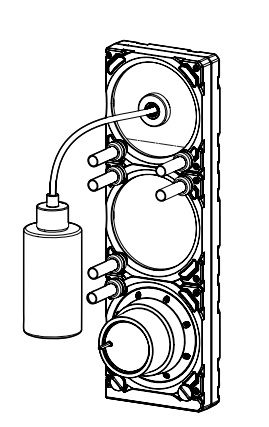

2. Use uma garrafa para encher o XD7 com líquido de arrefecimento.



3. Conecte o jumper de 24 pinos incluso ao cabo ATX de 24 pinos da sua fonte de alimentação.
4. Desconecte o conector de ventilador de 4 pinos da bomba XD7 da placa-mãe/controlador de ventilador; isso fará com que a bomba funcione a 100% de velocidade para facilitar o preenchimento.
5. Conecte a fonte de alimentação para ligar a bomba; o líquido de arrefecimento começará a fluir pelo sistema.
6. Antes que o reservatório fique sem líquido de arrefecimento, desligue a fonte de alimentação.
   • IMPORTANTE: NÃO deixe a bomba funcionar a seco ou o reservatório ficar sem líquido de arrefecimento, pois isso pode danificar a bomba.
7. Repita os passos 5 e 6 até que o XD7 mantenha seu nível de líquido de arrefecimento.
   • NOTA: Recomendamos não encher o reservatório com mais de 4cm (1,5") da borda.
8. Deixe a bomba funcionar por cerca de 24 horas para eliminar qualquer ar preso nos componentes e garantir que não haja vazamentos.
9. Após testar vazamentos no sistema, desligue a fonte de alimentação e desconecte o jumper de 24 pinos.
10. Reconecte a energia aos seus outros periféricos de computador e ligue o computador.

Instruções em vídeo
