iCUE RGB ELITE: Como instalar o seu cooler líquido de CPU iCUE RGB ELITE

Este artigo irá ajudá-lo a configurar o seu cooler de CPU líquido da série ELITE no seu sistema de PC.

NOTA: O cooler de CPU líquido iCUE RGB ELITE vem com o suporte de montagem Intel pré-instalado. Se você tiver um sistema AMD, será necessário trocar o suporte por um suporte de montagem compatível com AMD.

Instruções em vídeo

Passo um: Preparando o radiador

O primeiro passo é determinar a localização do radiador do seu cooler no sistema e a orientação dos seus ventiladores. Se precisar de ajuda para decidir como montar o seu radiador, você pode consultar nosso artigo sobre a localização ideal do radiador.

Depois de decidir como montar o seu radiador e como orientar seus ventiladores, coloque os ventiladores no radiador e use os parafusos fornecidos para fixá-los no lugar.

Passo dois: Preparando a cabeça da bomba

A cabeça da bomba do cooler de CPU líquido iCUE RGB ELITE vem pré-instalada com o suporte de montagem Intel. Se você estiver usando um sistema AMD, será necessário substituir o suporte de montagem por um compatível com AMD.

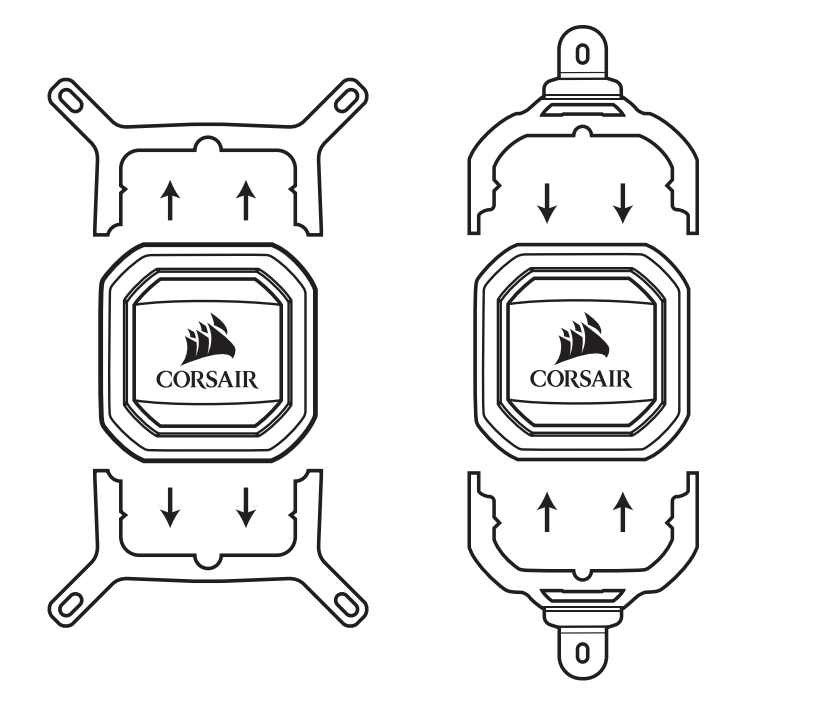

Para instalar os suportes de montagem AMD na cabeça da bomba:

1. Remova a capa de plástico da pasta térmica da cabeça da bomba.
2. Remova as duas metades do suporte de montagem Intel da cabeça da bomba.
3. Insira as duas metades do suporte de montagem AMD na cabeça da bomba.
   • NOTA: Certifique-se de não tocar ou borrar a pasta térmica na cabeça da bomba.


Passo três: Instalando a placa traseira

Depois de instalar o suporte de montagem adequado na cabeça da bomba, é hora de preparar a placa traseira.

Se você tem um sistema Intel:

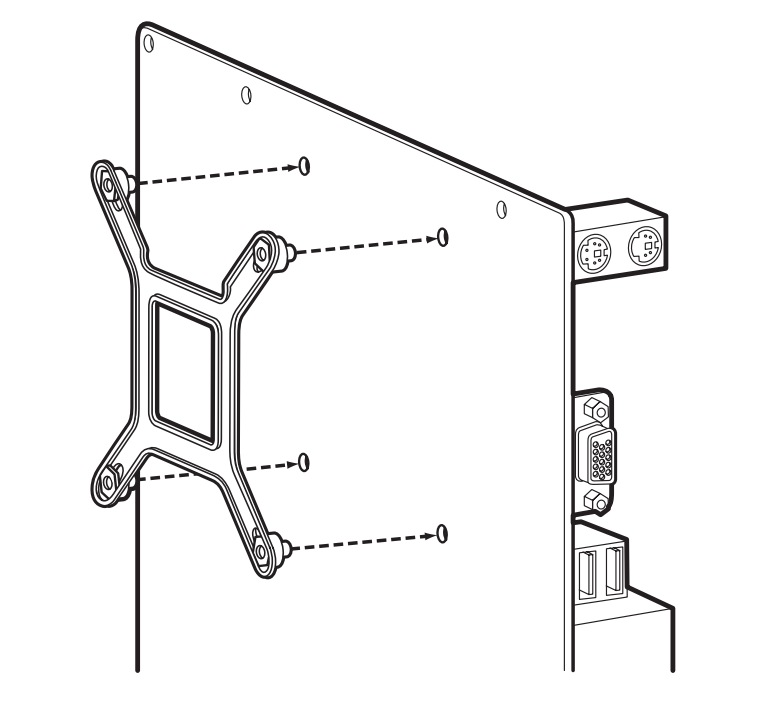

1. Remova o protetor de filme adesivo da parte de trás da placa traseira Intel.
2. Alinhe a placa traseira com os furos de montagem na parte de trás da placa-mãe.
3. Fixe a placa traseira na parte de trás da placa-mãe.

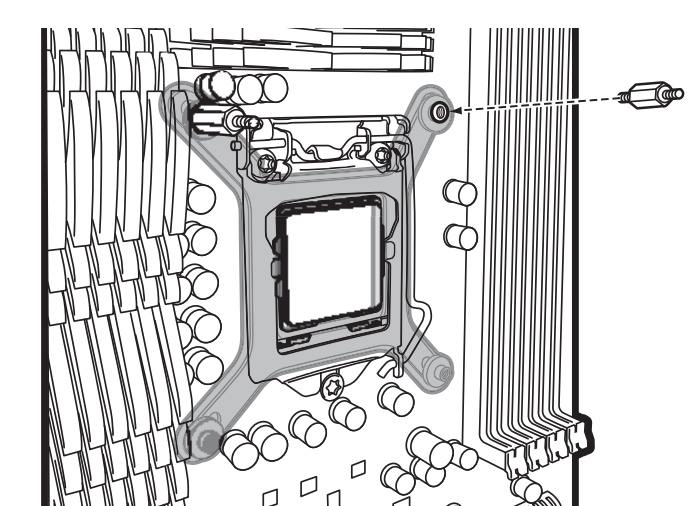

4. Instale os espaçadores fornecidos parafusando-os nos postes de montagem da placa traseira através da parte da frente da placa-mãe.


Se você tem um sistema AMD:

1. Desparafuse e remova os clipes de retenção de plástico no soquete da placa-mãe.
2. Fixe a placa traseira AM4 padrão na parte de trás da placa-mãe.
3. Instale os espaçadores fornecidos parafusando-os nos postes de montagem da placa traseira através da parte da frente da placa-mãe.

Passo quatro: Instalando o radiador e a cabeça da bomba

Depois de instalar a placa traseira na placa-mãe, é hora de montar o radiador e instalar a cabeça da bomba no seu CPU:

1. Instale o radiador na localização desejada no seu sistema.
2. Fixe o radiador usando os parafusos fornecidos.
3. Instale a cabeça da bomba no seu CPU alinhando os furos no suporte de montagem com os espaçadores que você instalou na placa-mãe.
4. Instale os parafusos de polegar fornecidos com o seu cooler nos espaçadores e, em seguida, aperte para fixar a cabeça da bomba no CPU.

Passo cinco: Conectando os cabos necessários

Depois de instalar o radiador e a cabeça da bomba no sistema, o último passo é conectar todos os cabos necessários para que você possa personalizar as configurações do seu resfriador no iCUE.

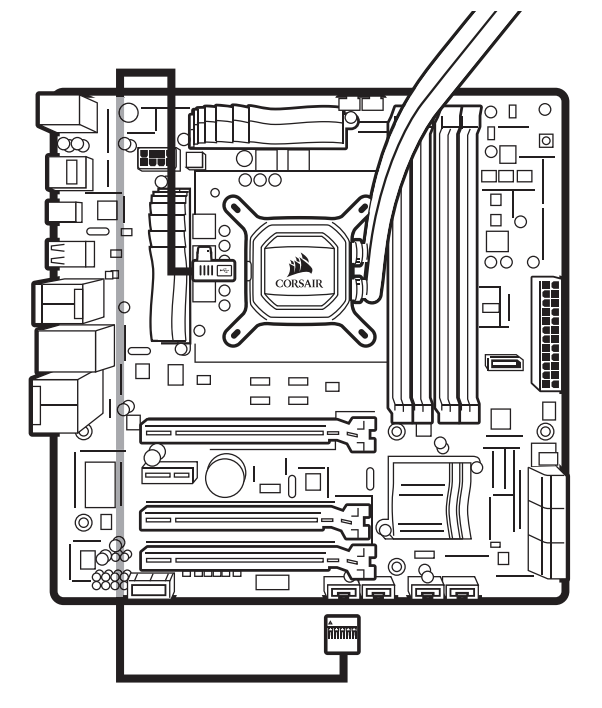

1. Conecte o cabo USB-C do resfriador na cabeça da bomba.



2. Passe as outras extremidades do cabo por trás da bandeja da placa-mãe.
3. Conecte cada um dos ventiladores no radiador ao divisor de ventilador PWM do resfriador.

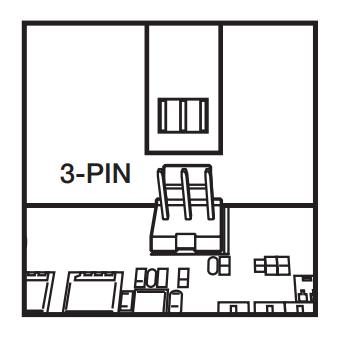

4. Conecte o cabo tach da bomba no conector CPU_FAN da placa-mãe.



5. Conecte o cabo de dados no conector USB 2.0 Interno da placa-mãe.
6. Conecte o cabo de energia da bomba a uma tomada de energia SATA disponível.

Depois de conectar todos os cabos necessários, ligue o seu sistema.

Verifique se o iCUE está instalado e atualizado para a sua versão mais recente. Se você instalou corretamente o seu resfriador, você deverá ver o resfriador na tela inicial do iCUE.
