Substituição do Painel de Entrada/Saída 5000D/5000X

Remover o Painel de E/S é bastante fácil. Os passos abaixo irão detalhar o processo de substituição do painel de E/S para o seu gabinete.

1. Desligue o seu PC e desconecte o cabo de alimentação da tomada. Desligue o interruptor da fonte de alimentação.
2. Remova o painel lateral de vidro esquerdo do gabinete para poder acessar o interior do mesmo.
3. Desconecte todos os cabos do painel de E/S da placa-mãe.
4. Remova estes dois parafusos.
   1.

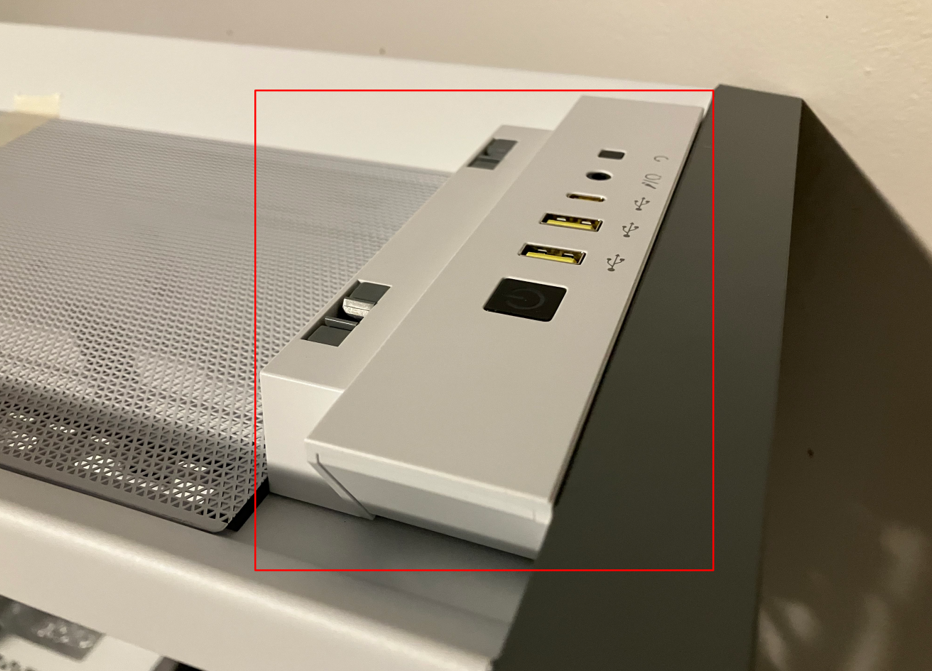

5. Uma vez que estes parafusos forem removidos, o painel de E/S ficará solto e removível. É assim que o painel de E/S se parece visto de cima do gabinete.
   1.
6. Agora que os parafusos foram removidos, o painel de E/S pode ser retirado.
   1.
7. Remova lentamente o painel de E/S juntamente com os cabos conectados que foram desconectados no passo #3, para evitar puxar/danificar quaisquer cabos no processo.
8. A instalação do novo painel de E/S segue o mesmo processo em sentido inverso. Passe os cabos do novo painel de E/S através da abertura.
9. Parafuse os 2 parafusos de dentro do gabinete para fixar o painel de E/S no lugar.
10. Conecte todos os cabos do painel de E/S de volta à placa-mãe.
11. Recoloque o painel lateral de vidro, reconecte o cabo de alimentação da fonte de alimentação à tomada e ligue o PC novamente.
