Este guia é para substituir um SSD M.2 que está montado na parte traseira da placa-mãe do Corsair One. Não garante que haja um M.2 na parte de trás da placa-mãe, pois nem todos os sistemas Corsair One possuem um M.2 na parte de trás da placa.
Antes de começar
Para este processo, você precisará dos seguintes itens:
- Chave de fenda Phillips PH2
- Chave de fenda Phillips PH1 (A maioria dos kits de reparo de chave de fenda multiuso terá as pontas ou drivers apropriados.)
- Alicates, Cortadores de fio ou Tesoura (Para cortar os lacres pré-instalados)
- Pasta térmica
- Pinças (Alguns lugares são difíceis de alcançar com as mãos)
- Lacres
- Mesa ou superfície sólida para trabalhar. (Não é recomendado carpetes)
Ao abrir seu sistema, a garantia limitada da Corsair não será anulada, mas quaisquer danos causados pelo usuário não serão cobertos pela garantia. Por favor, use as ferramentas corretas para a tarefa e trabalhe em uma superfície estável com espaço para colocar os componentes enquanto trabalha.
Dicas e Melhores Práticas
Ao chegar a cada etapa do processo de reparo, é altamente recomendável que você tire uma foto semelhante às fornecidas. Conforme você remove os parafusos, também pode colocá-los em uma bandeja ou saco rotulado para a etapa em que foram removidos. Isso pode garantir que você tenha referências para cada etapa do seu sistema exato e ajudará a lembrar onde os parafusos vão ao reassemblar o sistema.
Pode haver lacres a serem removidos ao abrir o sistema para este reparo, mas alguns sistemas não terão lacres para remover. O sistema usado neste guia não tinha lacres para remover. Ao reassemblar o sistema, você pode optar por reinstalar quaisquer lacres que tenha sido necessário remover, mas isso não é obrigatório.
Passo 4 é altamente recomendado, mas não obrigatório. Isso envolve remover o Bloco AIO da GPU da placa de vídeo, limpar a pasta térmica atual, reaplicar nova pasta térmica e recolocar o bloco AIO. Isso ajudará a manter o resfriamento do seu sistema em seu melhor desempenho.
Como acessar o SSD

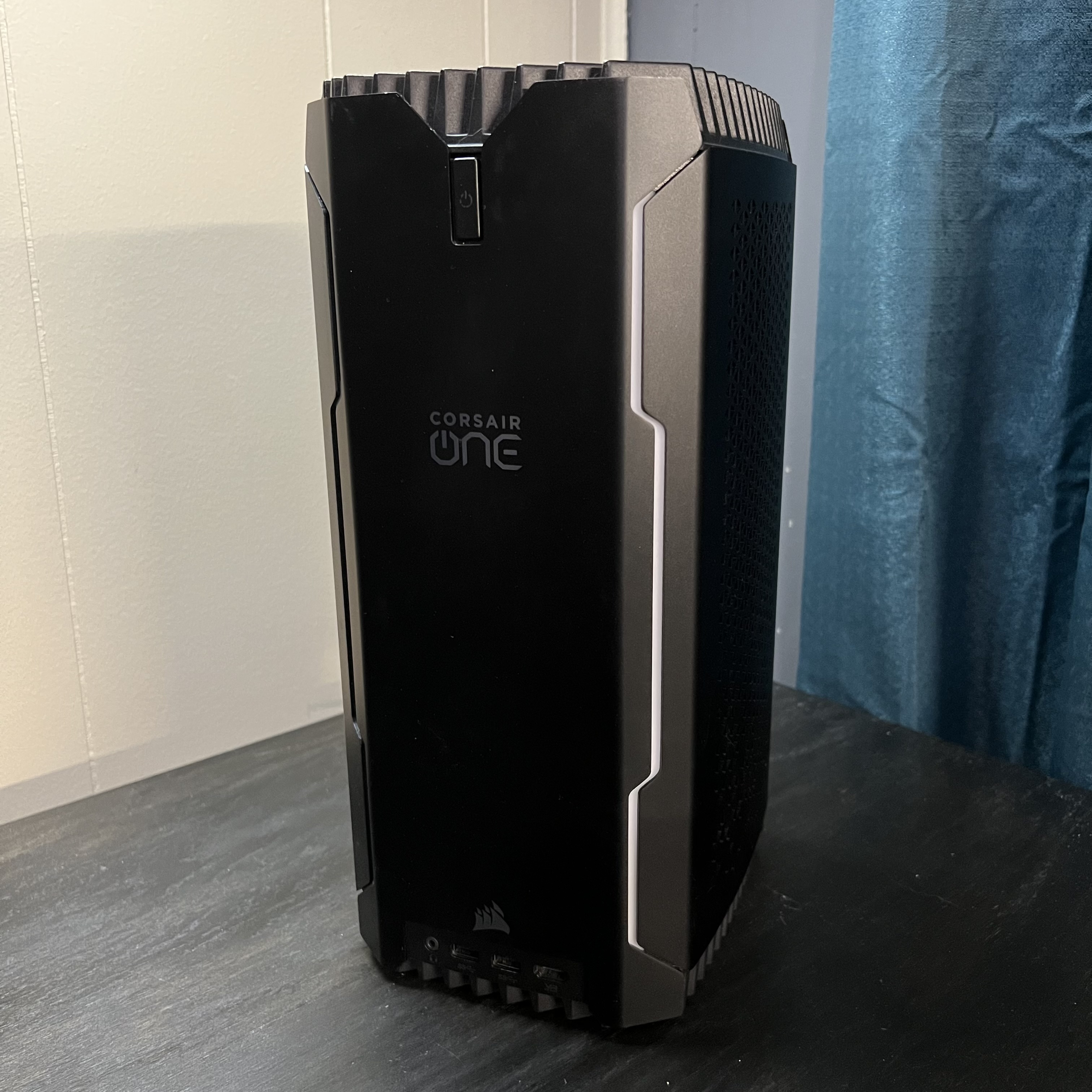

Passo 1: Prepare seu espaço de trabalho e sistema.
É altamente recomendável não realizar este trabalho em carpetes, tapetes ou mesas de vidro. Grandes mouse pads em uma mesa, ou em uma mesa de madeira, são preferíveis. Certifique-se de que todas as antenas, dongles USB e conectores sejam removidos.

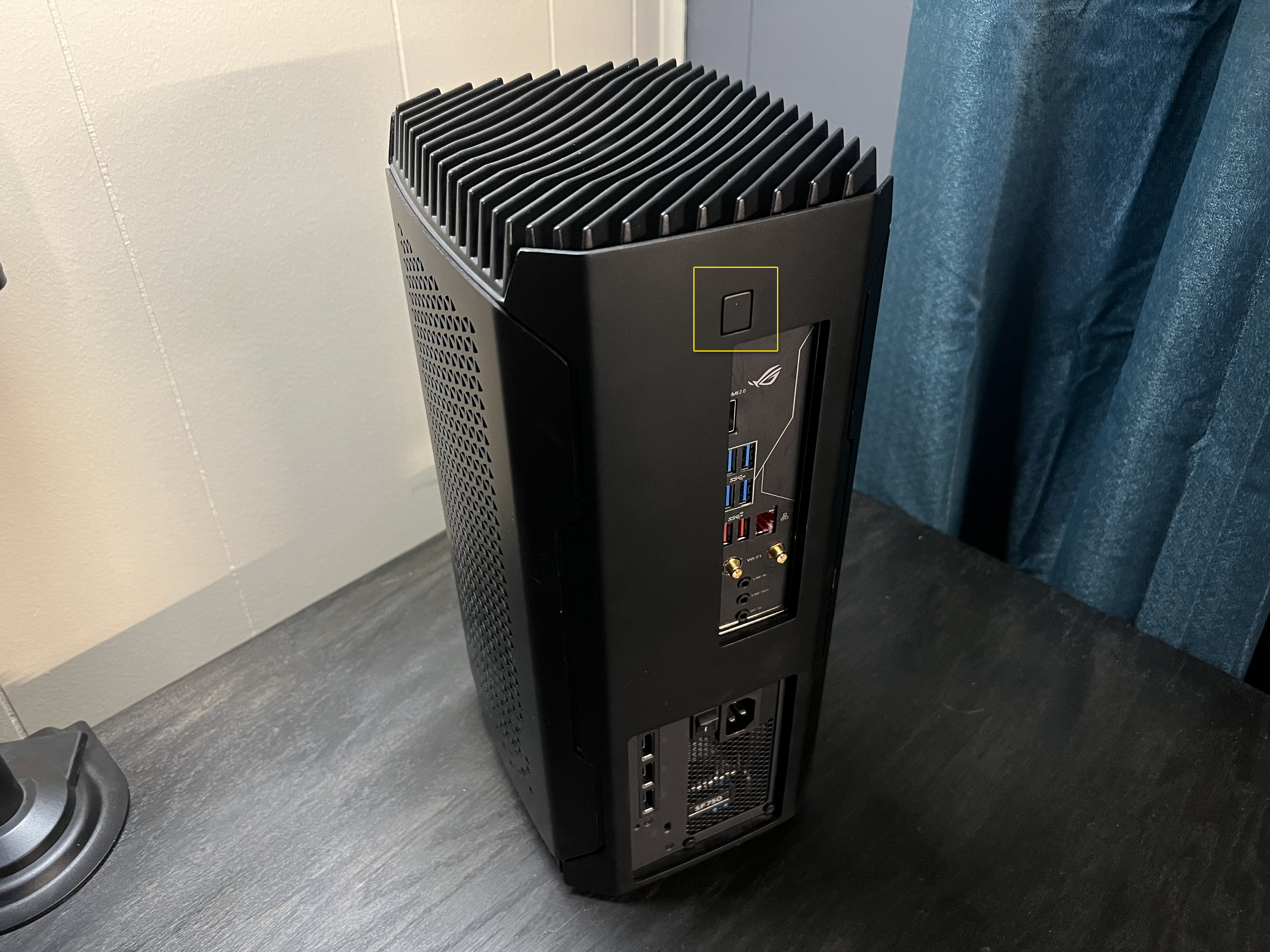

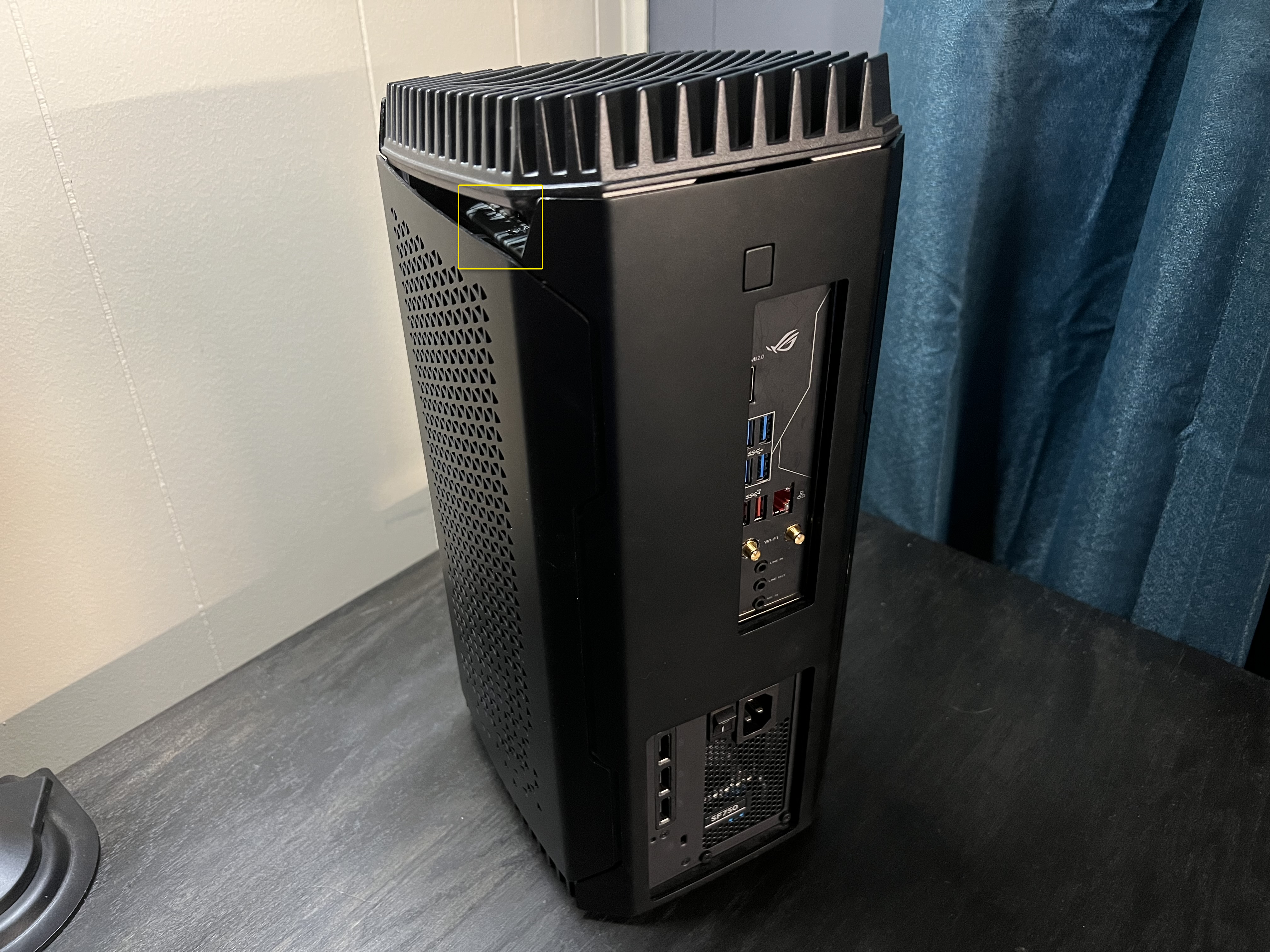

Passo 2: Remova a grade superior.

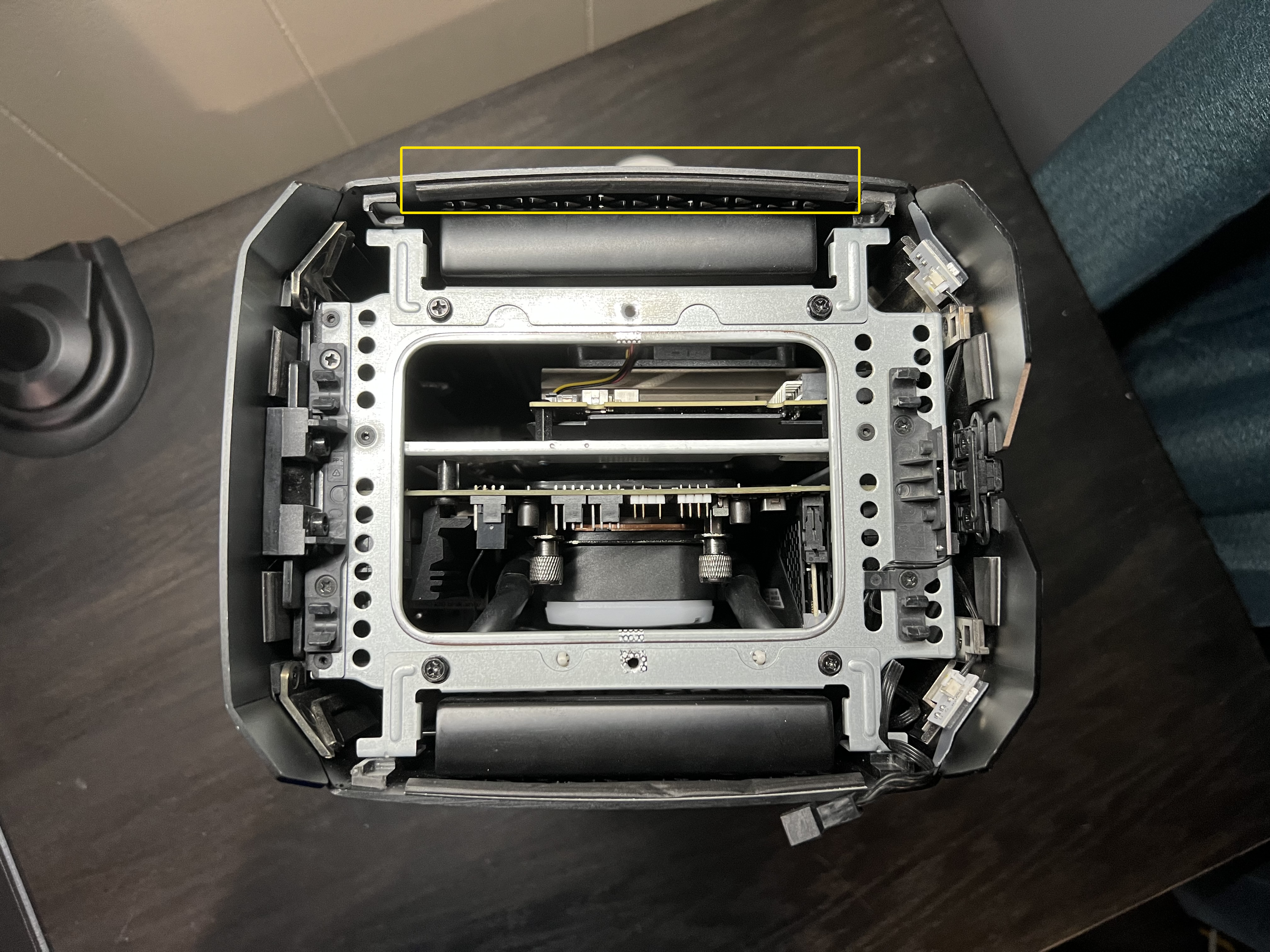

O topo da grelha irá subir ligeiramente quando pressionado o suficiente. Uma vez que o topo da grelha foi solto, você irá levantar a grelha.

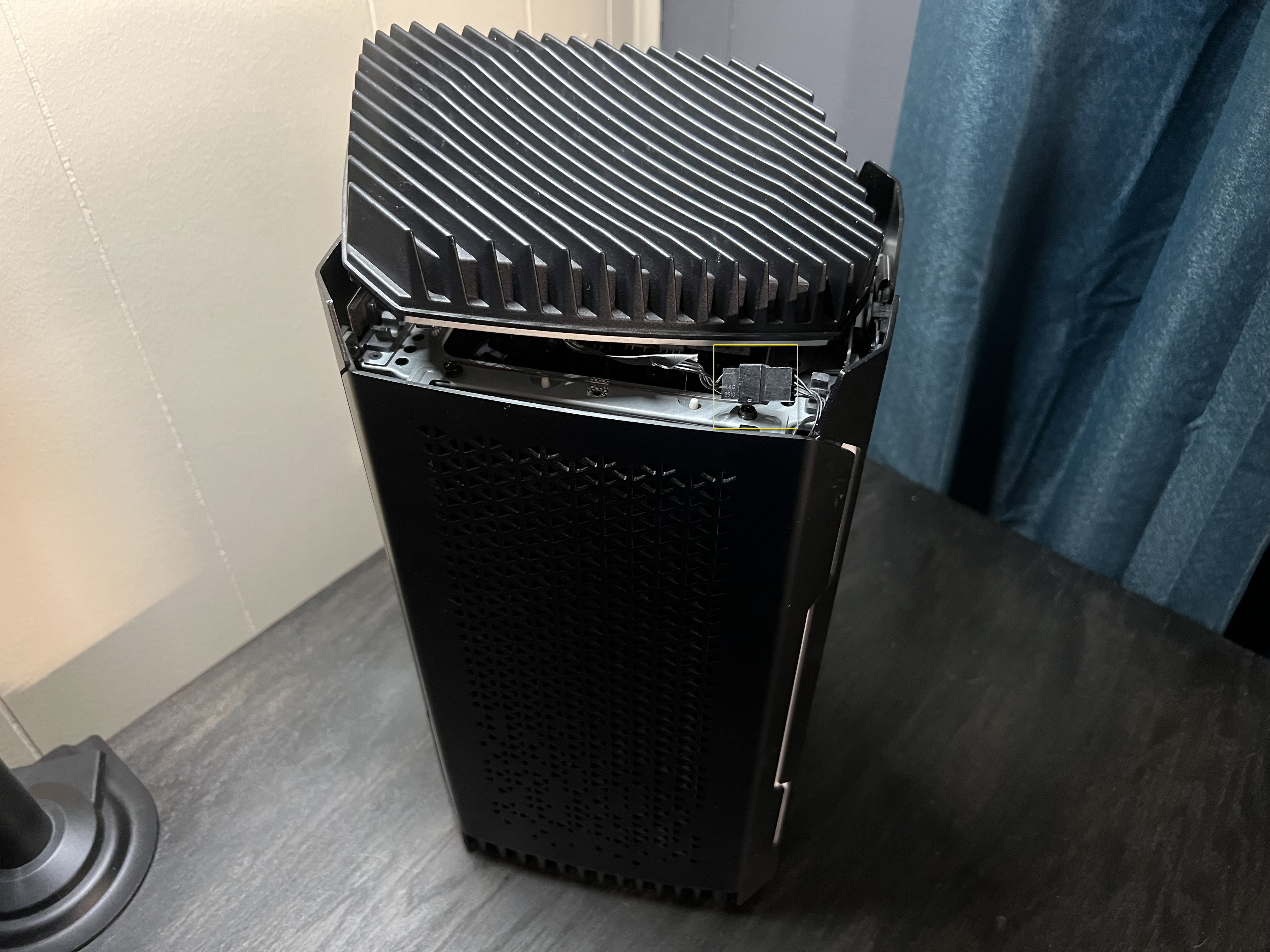

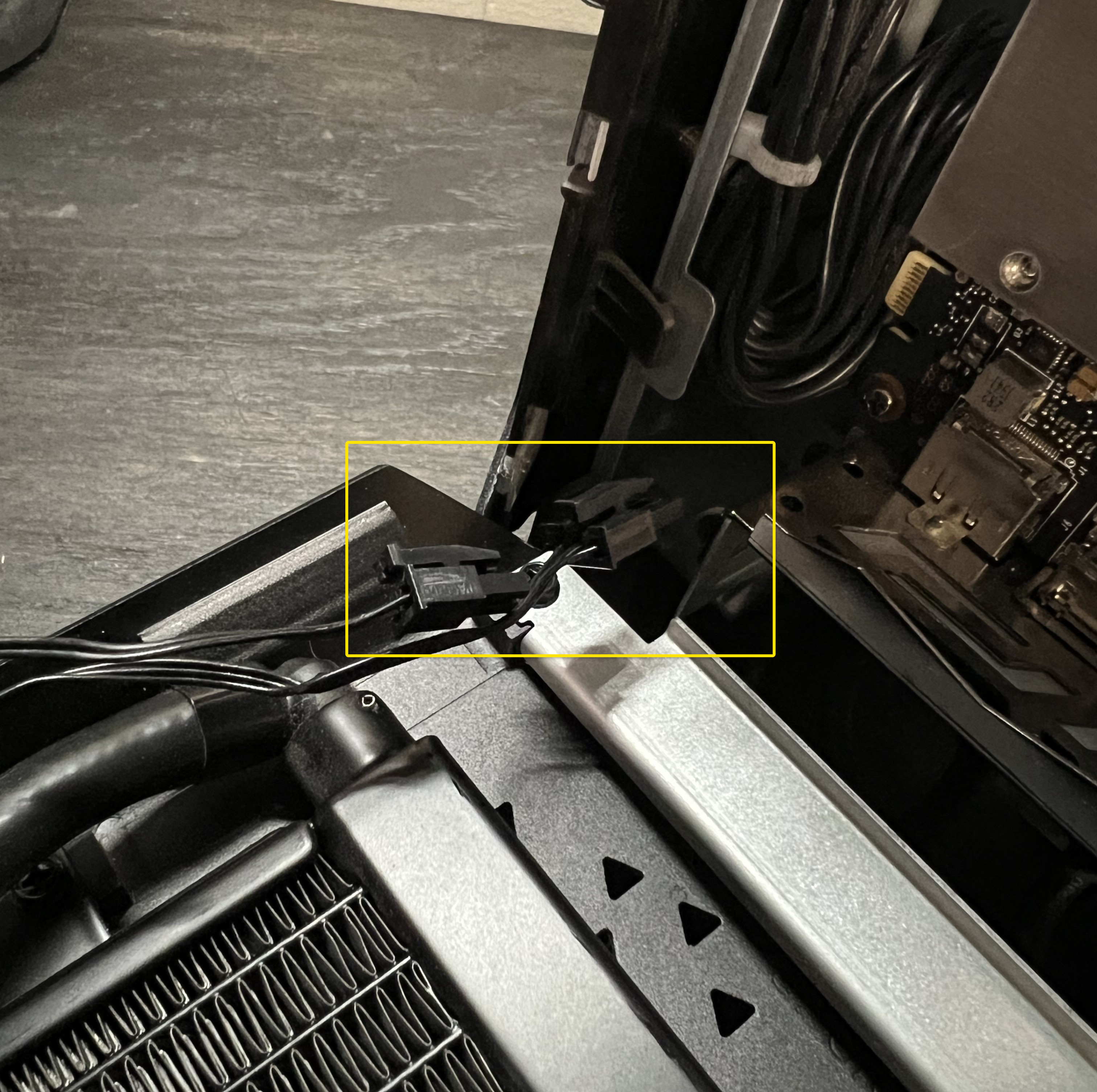

Há um cabo do ventilador vindo do topo da grelha que precisa ser desligado antes de remover completamente o topo da grelha.
Passo 3: Remover o painel lateral

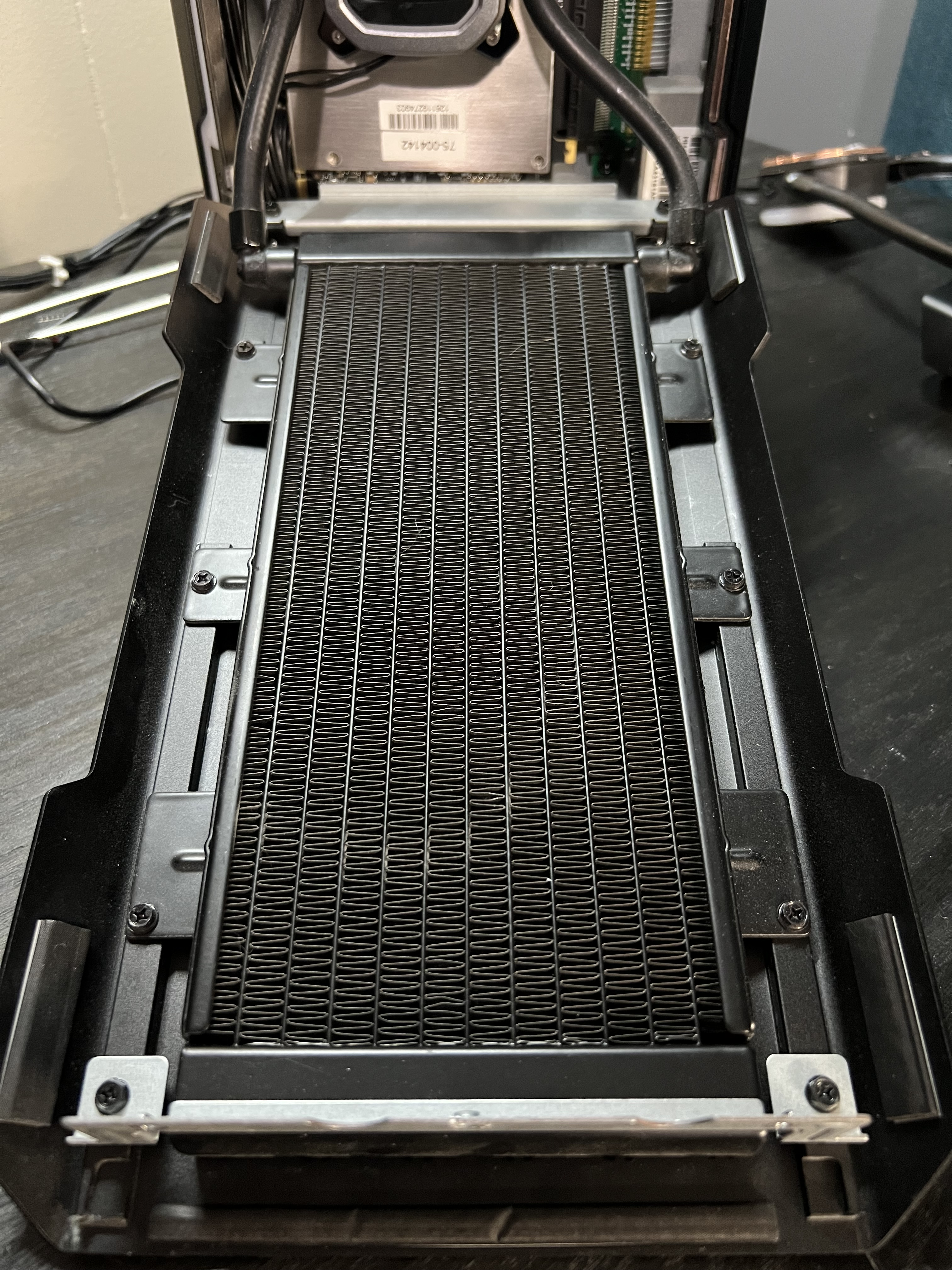

Observe que há um radiador preso ao painel lateral, então tenha cuidado.

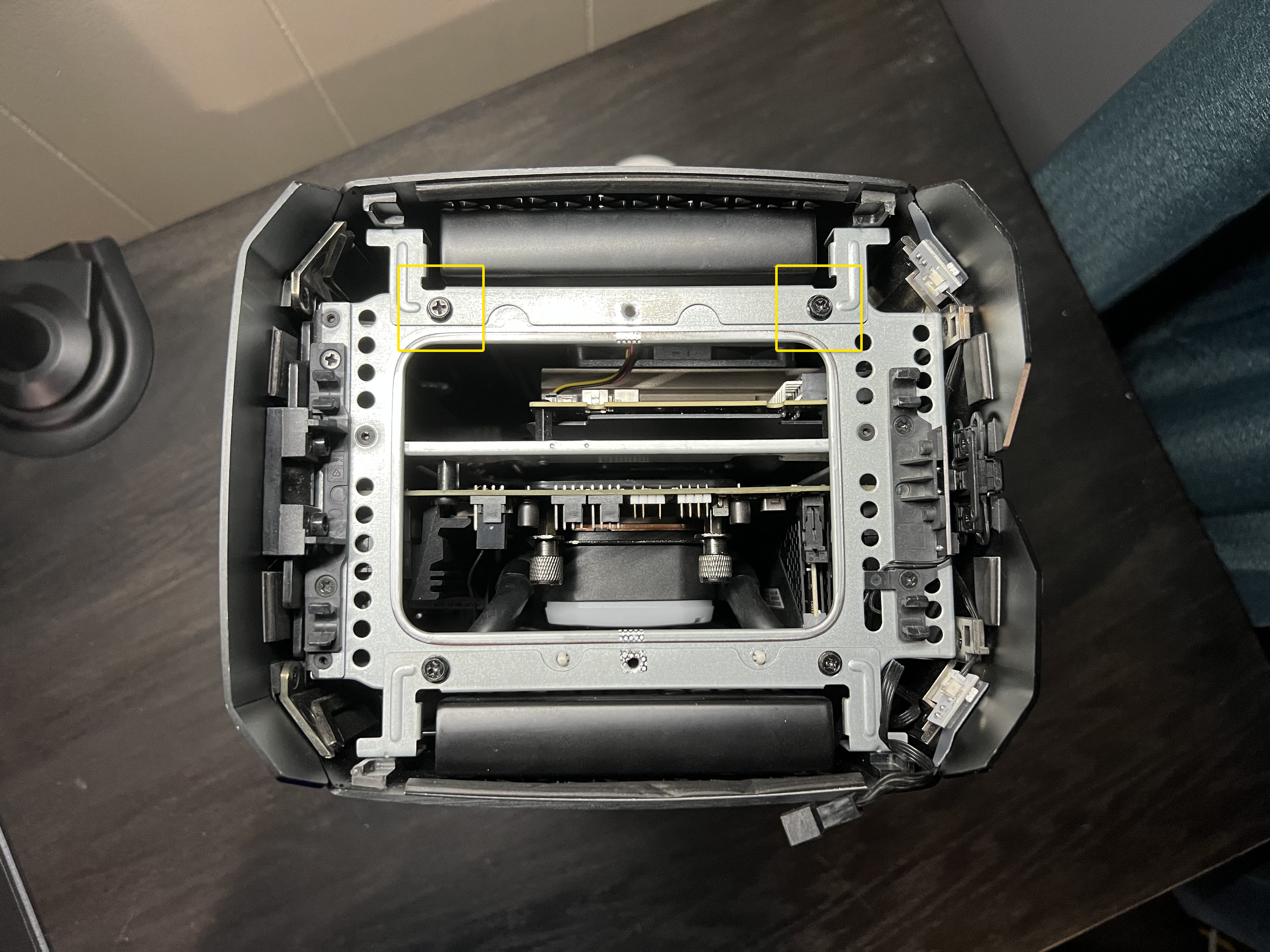

Uma vez que o topo da grelha é removido, serão revelados 4 parafusos. Remova os dois parafusos indicados. Uma vez que os parafusos forem removidos, segure na parte superior do painel lateral e puxe gentilmente para cima. O painel lateral irá se soltar.
Os tubos do radiador permitirão que o painel lateral seja abaixado o suficiente para remover o cooler da placa de vídeo. Remover o cooler da placa não é estritamente necessário, mas tornará os próximos passos mais fáceis. Certifique-se de ter pasta térmica pronta antes de remover o cooler.
Passo 4: Remover o Cooler AIO da GPU (opcional)
Há dois cabos saindo da GPU AIO. Estes precisarão ser removidos se você optar por remover a GPU AIO do sistema.

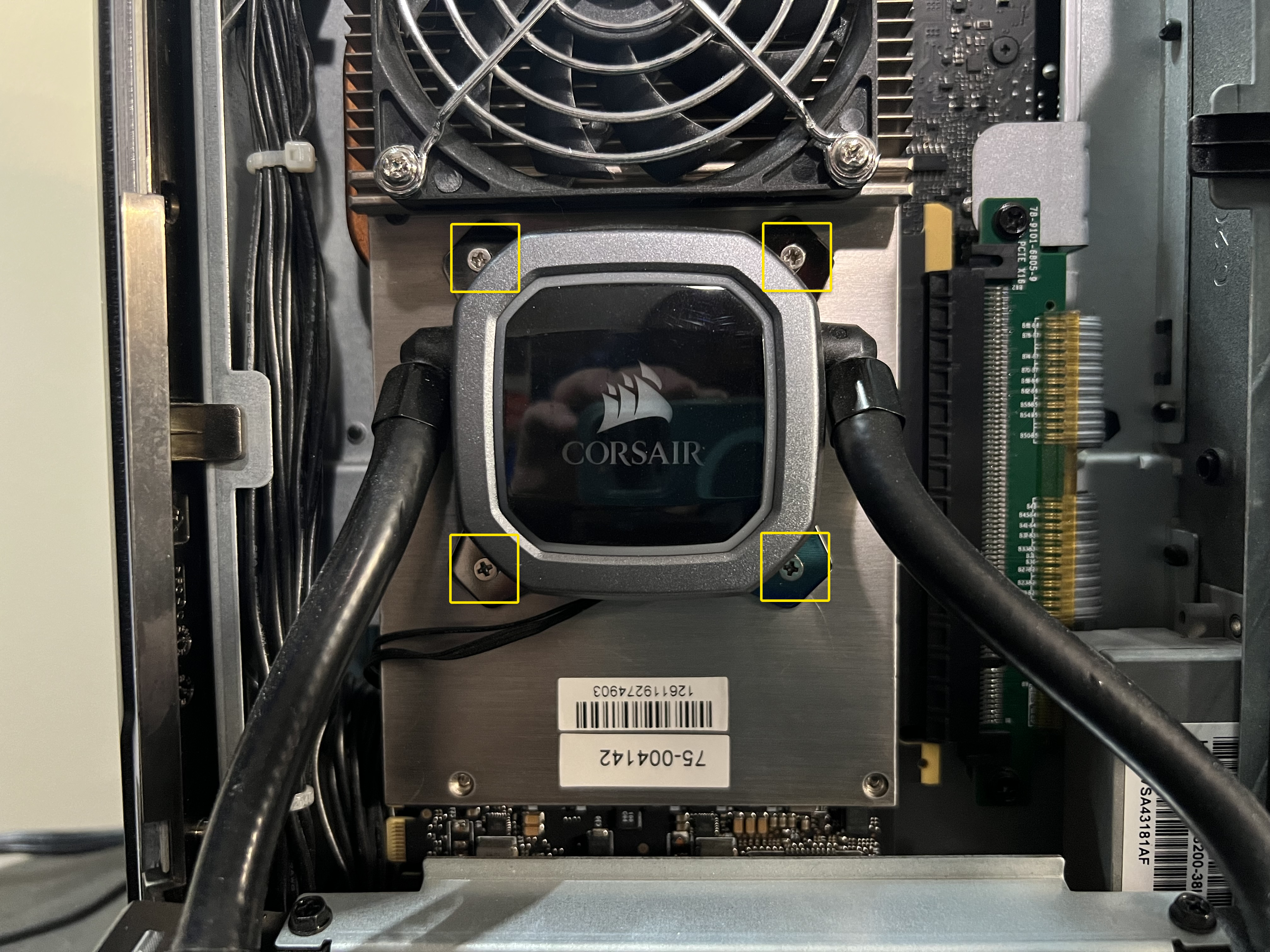

O Cooler AIO da GPU é fixado por 4 parafusos. Remova-os em rotação, desapertando parcialmente cada parafuso antes de passar para o próximo.
Passo 5: Remover a GPU

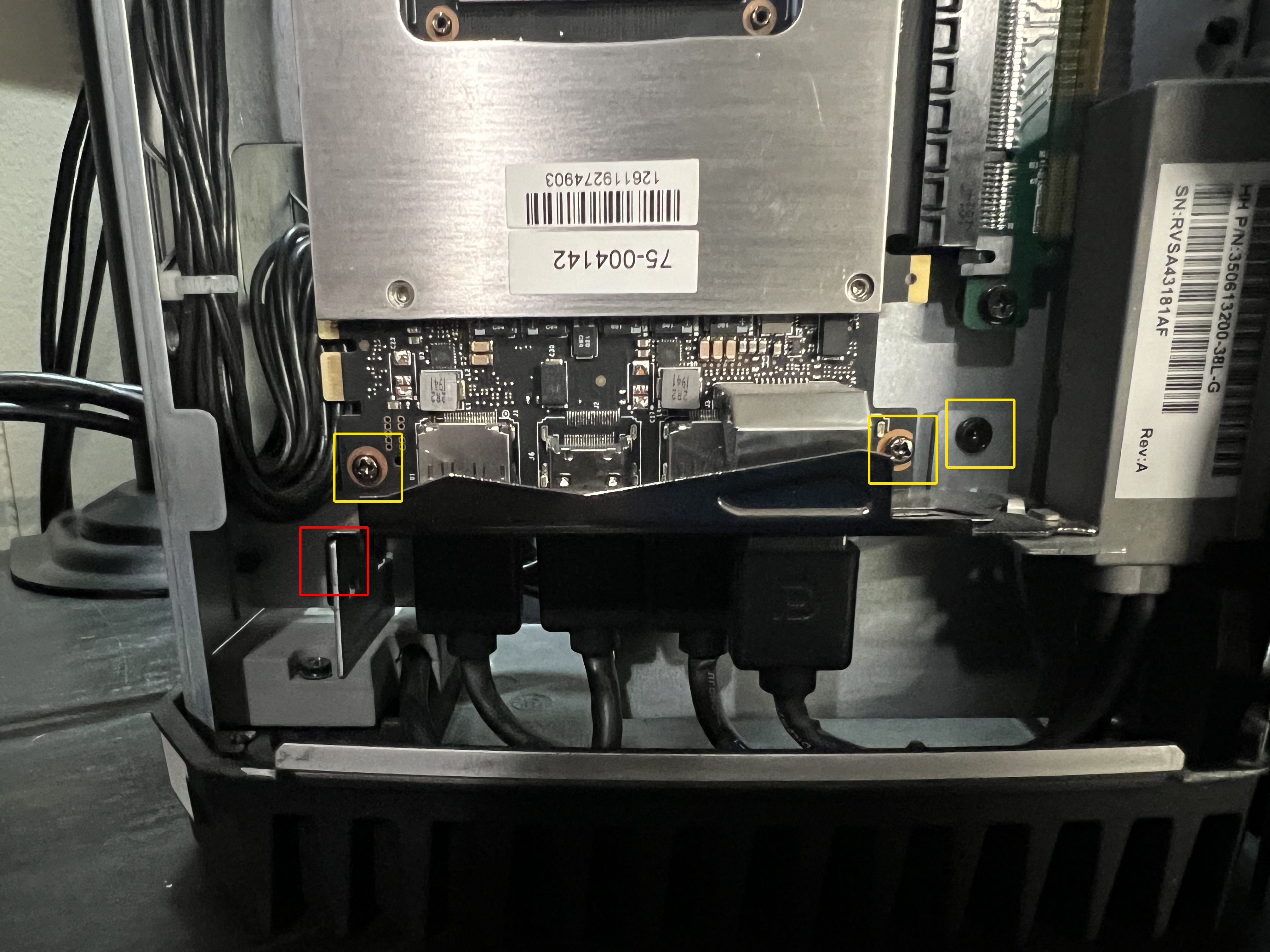

Remova os quatro parafusos indicados que fixam a GPU na parte inferior do gabinete. O parafuso na parte inferior esquerda marcado em vermelho indica o parafuso que prende o suporte ao gabinete. Isso não indica o parafuso de polegar que prende a placa no suporte PCIe.

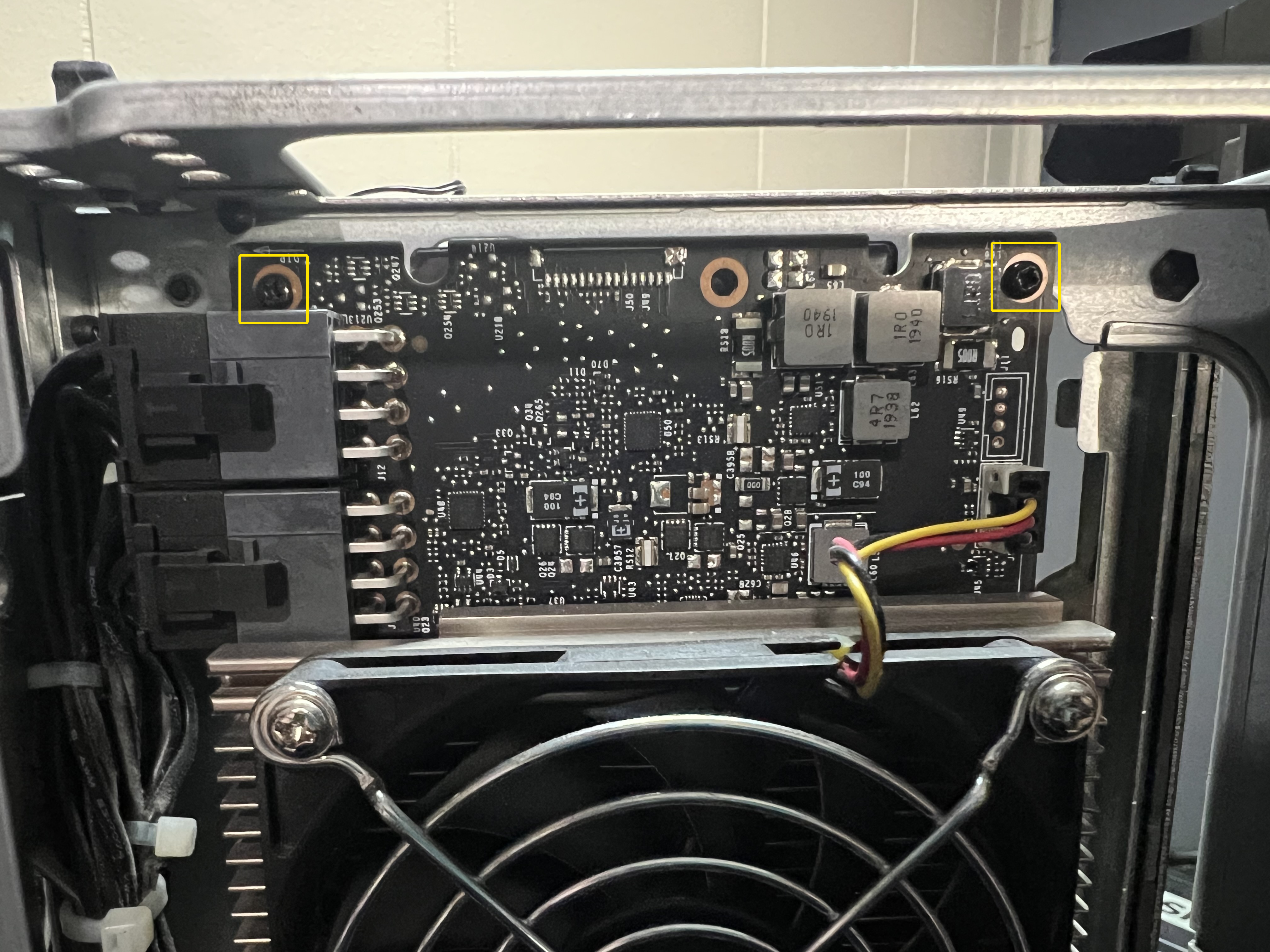

Em seguida, remova os dois parafusos indicados na parte superior que seguram a GPU.
Uma vez que esses parafusos forem removidos, retire a placa do cabo extensor PCIe conforme mostrado abaixo.
Uma vez que a placa estiver livre do cabo extensor PCIe, desloque a placa para a direita e desligue os conectores de energia PCIe.

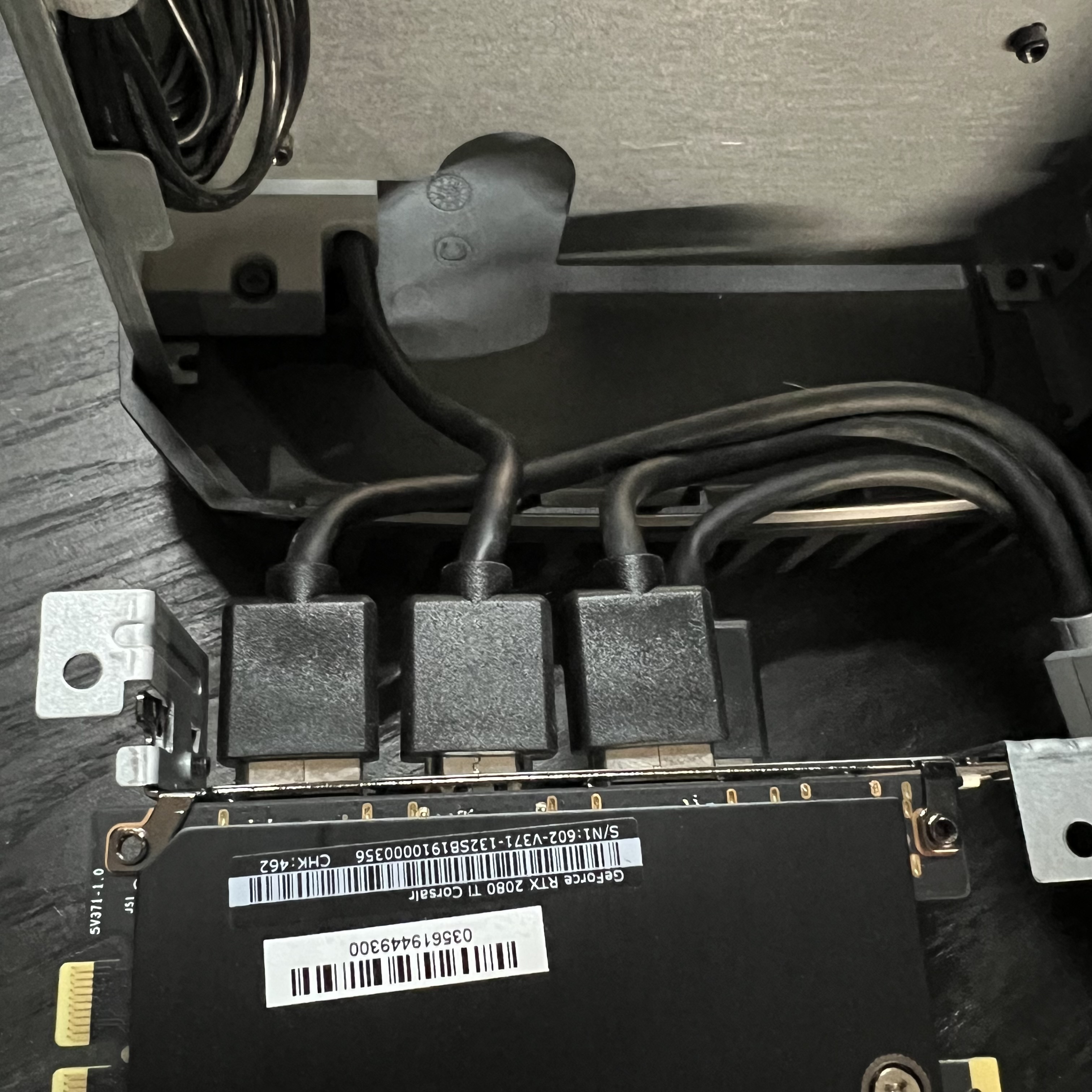

Agora a placa pode ser girada de forma semelhante ao painel lateral. Há vários cabos de exibição conectados, por isso o suporte PCIe deve ser removido com a placa. Um desses cabos pode ir para a frente do gabinete. Por isso, remover o Cooler AIO da GPU é preferível.
Se você removeu o cooler, esses cabos de exibição podem permanecer conectados, mas certifique-se de que não sejam puxados, pois isso pode danificar a placa de vídeo ou os próprios cabos.
Passo 6: Acesse o M.2
Com a placa de vídeo removida, você finalmente poderá ver a porta M.2 na parte de trás da placa-mãe. Algumas placas podem ter o slot posicionado onde pode ser alcançado, enquanto outras precisarão que o cabo PCIe Riser seja removido para alcançar o parafuso ou até mesmo o drive no Slot M.2.

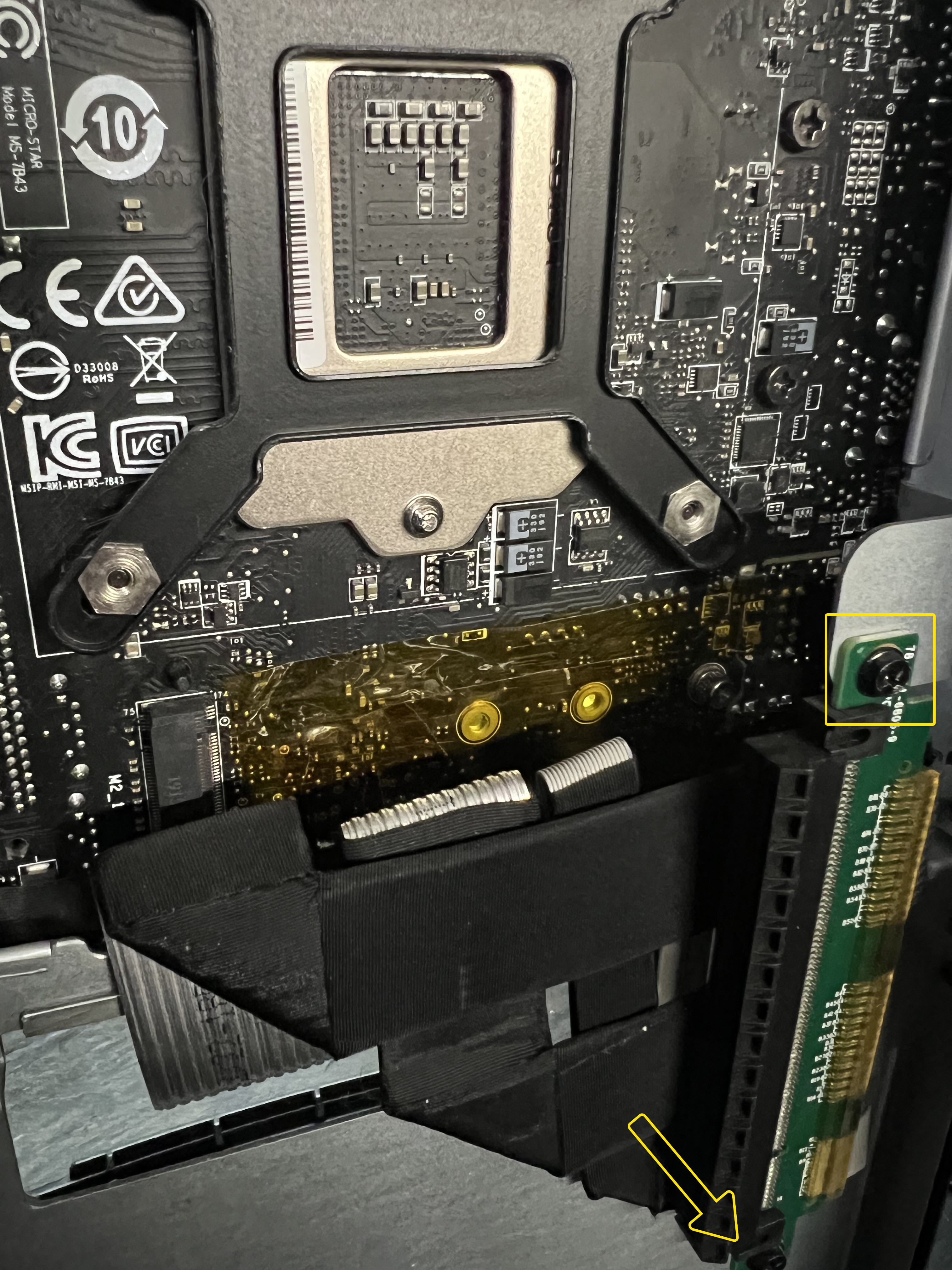

Remova os dois parafusos indicados para alcançar o parafuso de montagem do M.2 e acessar a porta M.2.

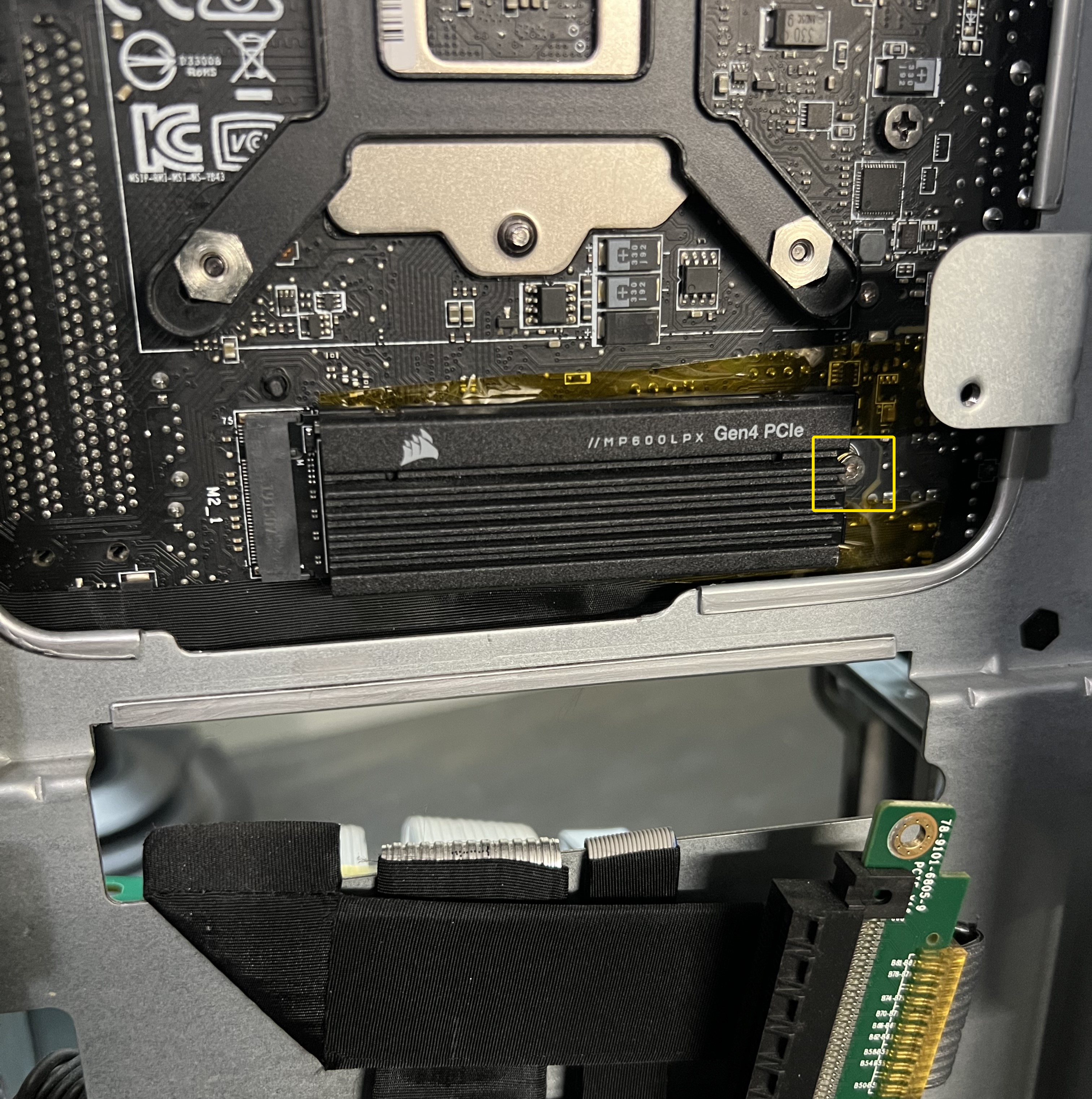

Com o PCIe Riser removido, podemos acessar o parafuso de montagem do SSD indicado abaixo. Remova este e substitua o drive.
Notas para a Reinstalação do Sistema
E pronto! Parabéns, você substituiu o SSD no seu Corsair One. O processo a partir daqui será cada passo ao contrário. Consulte as Dicas e Melhores Práticas no topo do guia para simplificar a reassemblagem.
Se você removeu o Cooler AIO da GPU no Passo 4....

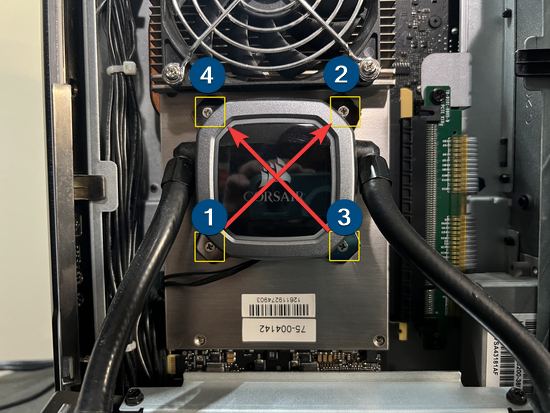

Um padrão em cruz é altamente recomendado para evitar danos à GPU. Ao reinstalar o cooler, você deve limpar qualquer pasta térmica e aplicar uma nova antes de instalar.
Substitua cada parafuso em rotação e dê algumas voltas antes de passar para o parafuso diagonalmente oposto à Carcaça da Bomba. Repita isso até que todos os 4 parafusos estejam apertados.
Não é necessário aplicar muito torque para apertar totalmente esses parafusos. Pare quando eles não girarem mais com os dedos no parafuso.
