Este artigo irá ensiná-lo como configurar suas tiras de iluminação LS100 RGB e aplicar efeitos de iluminação via iCUE.

Verifique se a sua versão do iCUE é 3.34 ou posterior. Se você atualizou o iCUE para a versão 4 ou mais recente, utilize este artigo para ajudar a configurar suas tiras de iluminação.

• Para iCUE versão 4 ou mais recente
• Para iCUE versão 3 ou mais antiga

Para iCUE versão 4 ou mais recente

• Configurando suas tiras de iluminação
• Configurando o canal de iluminação de hardware
• Atualizando o firmware das tiras de iluminação
• Instruções em vídeo

Configurando suas tiras de iluminação

Para configurar suas tiras de iluminação LS100 no iCUE:

1. Abra o iCUE.
2. Passe o mouse sobre KIT INICIAL LS100 na tela inicial.
3. Clique em Configuração de Iluminação.

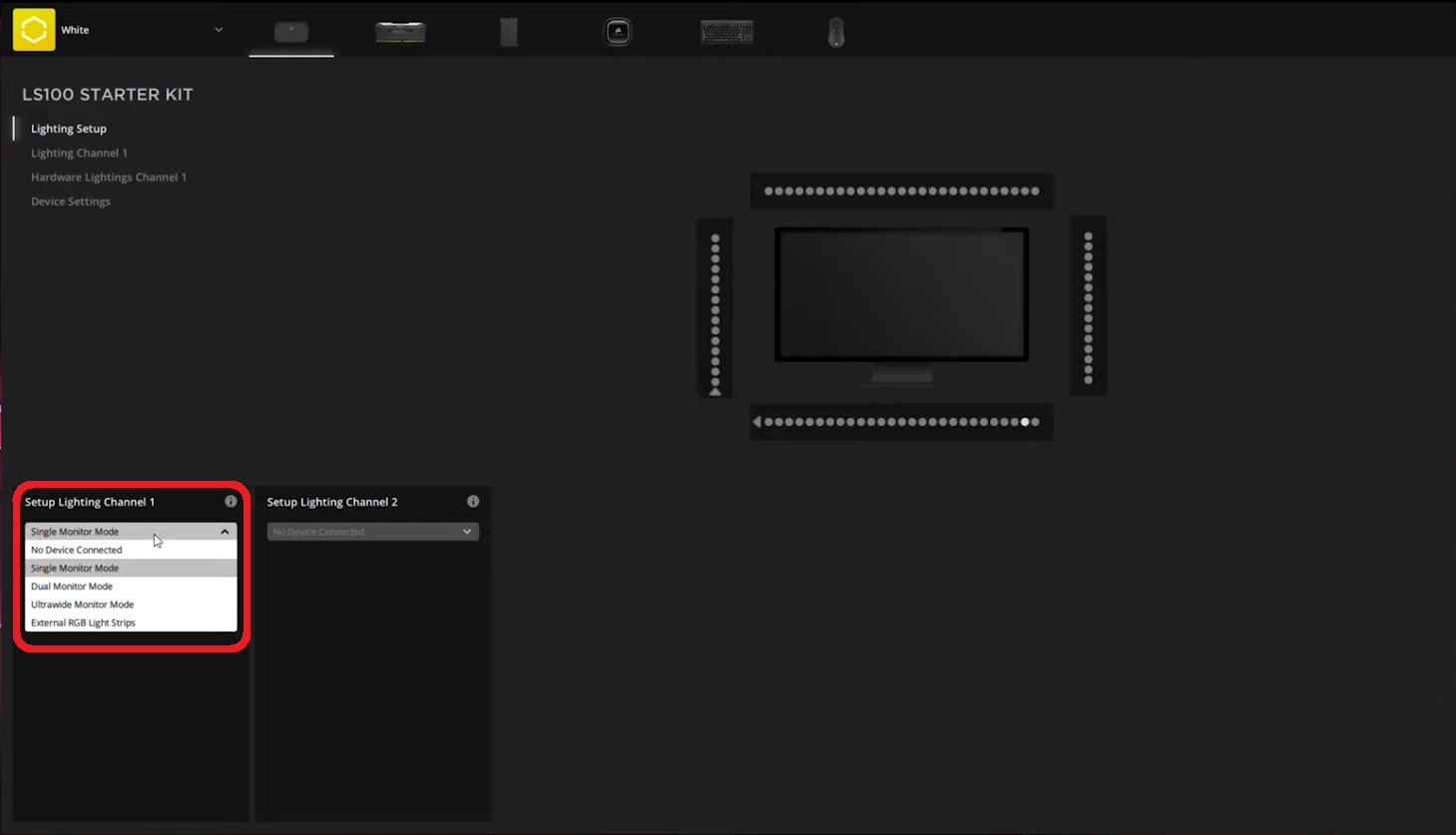

4. Na seção Configurar Canal de Iluminação, use o menu suspenso para selecionar a configuração do seu monitor.



5. Clique em Canal de Iluminação 1.
6. Clique no botão + na seção Camadas de Iluminação para criar uma nova camada de iluminação.
7. Na seção Tipo de Iluminação, selecione os efeitos de iluminação que deseja aplicar em sua nova camada de iluminação.
   • NOTA: Os efeitos de Link de Iluminação aplicarão o efeito de iluminação a todos os dispositivos compatíveis com iCUE atualmente conectados ao seu sistema.



8. Cada efeito de iluminação terá opções adicionais para personalização adicional; use-as para personalizar os efeitos conforme sua preferência.
9. Selecione onde deseja que o efeito de iluminação ocorra clicando em zonas de iluminação individuais na pré-visualização ou arrastando e selecionando várias zonas de iluminação.

Configurando o canal de iluminação de hardware

Se deseja que suas tiras de iluminação exibam certos efeitos de iluminação quando o iCUE não estiver em execução ou quando o sistema do seu PC estiver desligado, você pode fazer isso selecionando Canal de Iluminação de Hardware 1 e então personalizando o efeito de iluminação desejado.

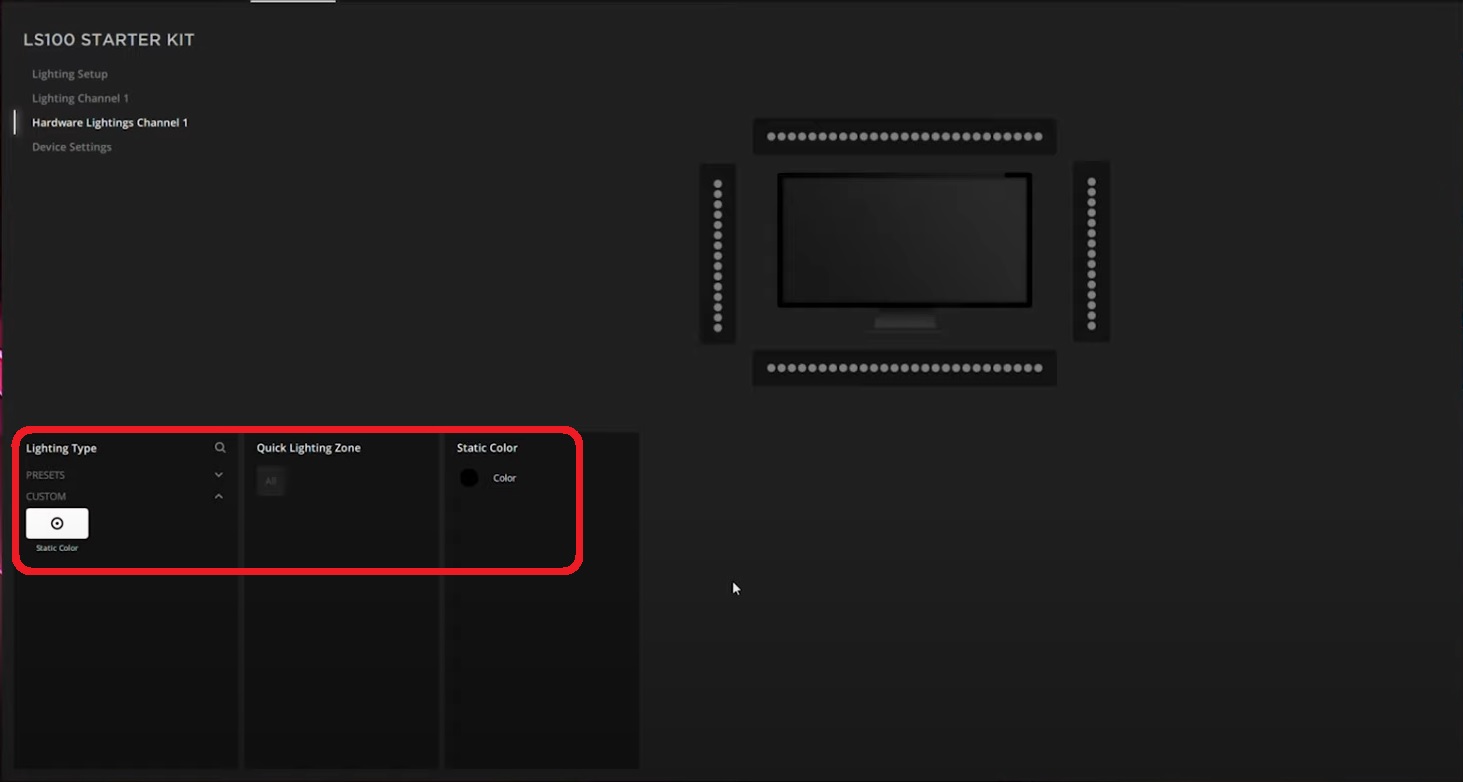

Se deseja que as tiras de iluminação não exibam nenhum efeito de iluminação, escolha Cor Estática para o seu efeito de iluminação e defina todos os valores RGB como 0.

Atualizando o firmware das tiras de iluminação

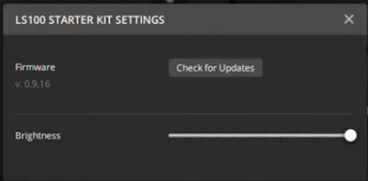

Você pode atualizar o firmware das tiras de iluminação selecionando Configurações do Dispositivo e então clicando em Verificar Atualizações.

Você também pode ajustar o brilho de suas tiras de iluminação na janela de CONFIGURAÇÕES.

Instruções em vídeo

Para a versão iCUE 3 ou mais antiga

• Configurando suas tiras de iluminação
• Aplicando efeitos de iluminação no iCUE
• Instruções em vídeo

Configurando suas tiras de iluminação

Para configurar suas tiras de iluminação RGB LS100, basta fixar as tiras em uma superfície metálica usando os clipes magnéticos em cada tira. Conecte as tiras umas às outras usando os conectores nelas.

Depois de conectar todas as tiras, conecte toda a cadeia de tiras a um canal de iluminação em um controlador de LED RGB.

Aplicando efeitos de iluminação no iCUE

Depois de conectar suas tiras de iluminação RGB LS100 juntas e conectá-las a um controlador, abra o software iCUE. Agora você poderá aplicar efeitos de iluminação em suas tiras de iluminação.

1. Clique em CONFIGURAÇÃO DE ILUMINAÇÃO no menu à esquerda.

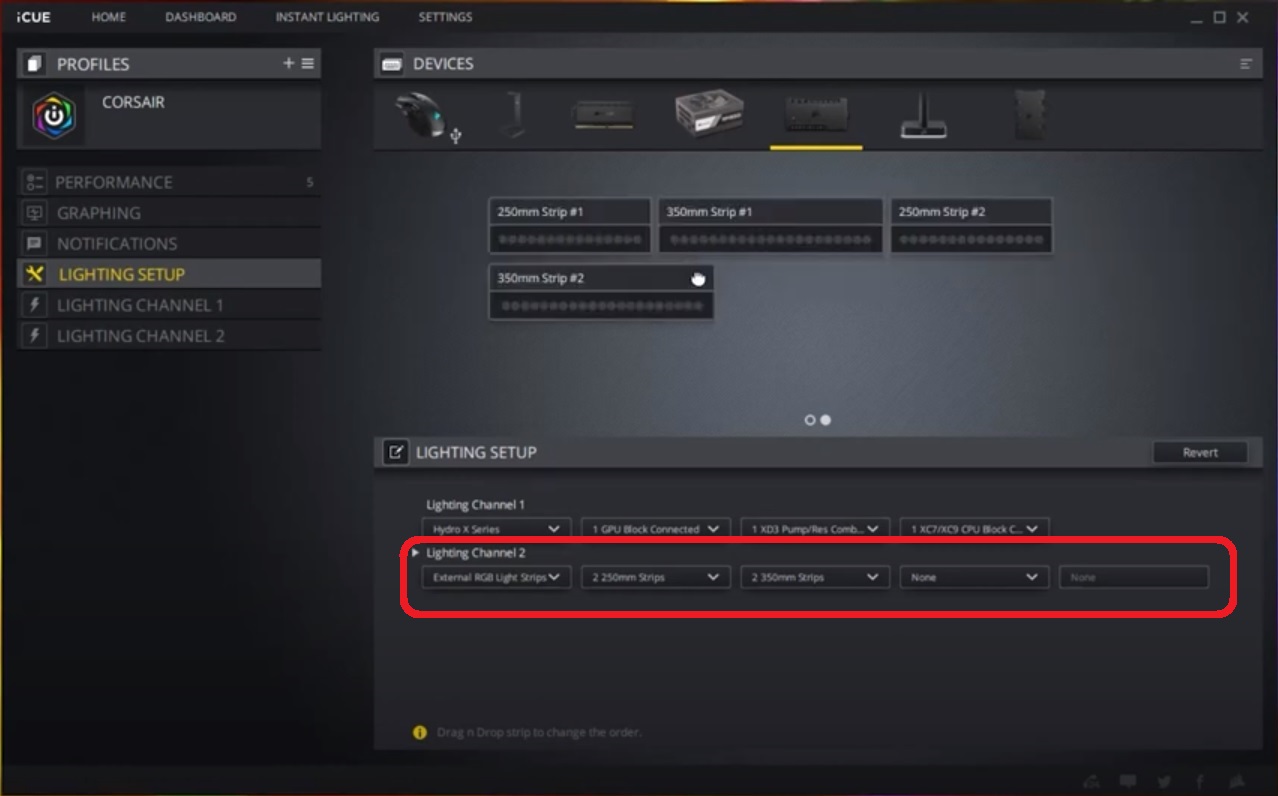

2. Clique no menu suspenso sob o canal de iluminação ao qual sua cadeia de tiras está conectada e selecione Tiras de Luz RGB Externas.
3. Use os menus suspensos adicionais para especificar o comprimento de cada tira em sua cadeia.

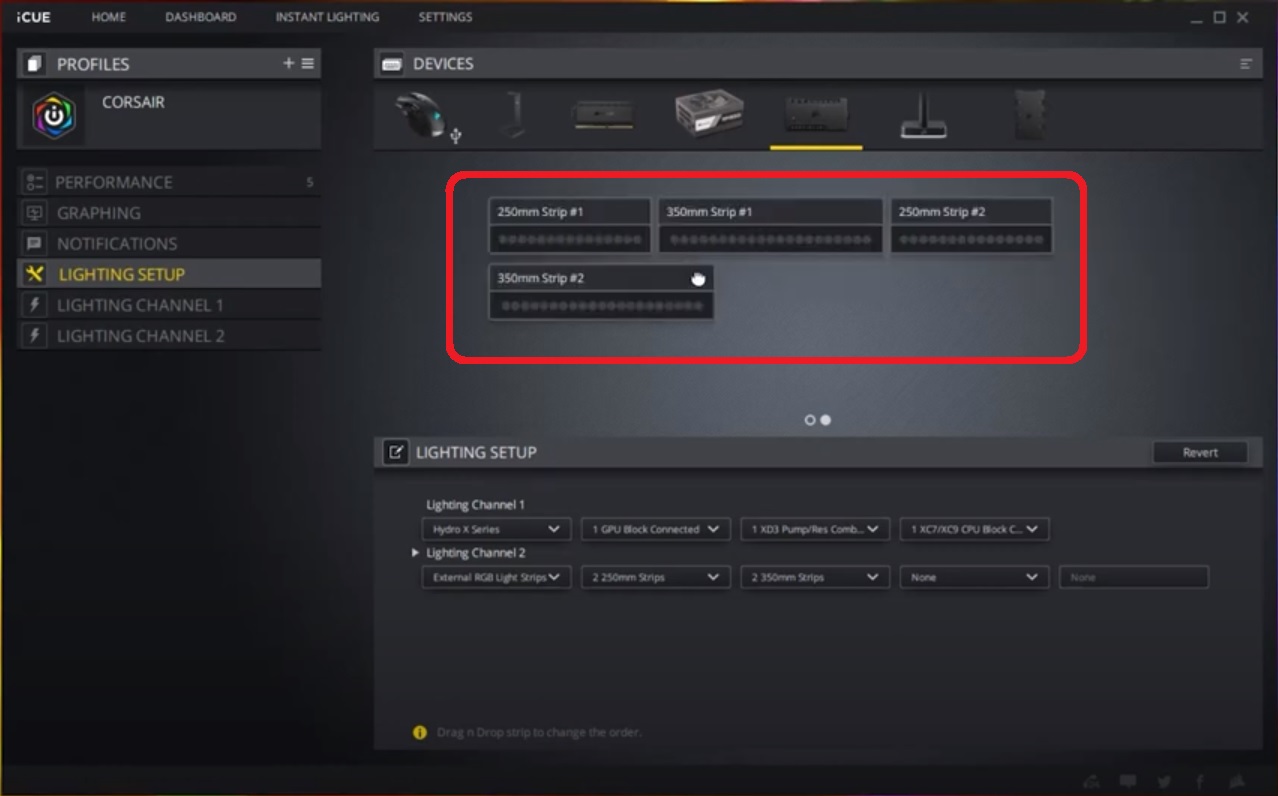

4. Arraste e solte os indicadores de tiras na ordem em que estão encadeados.

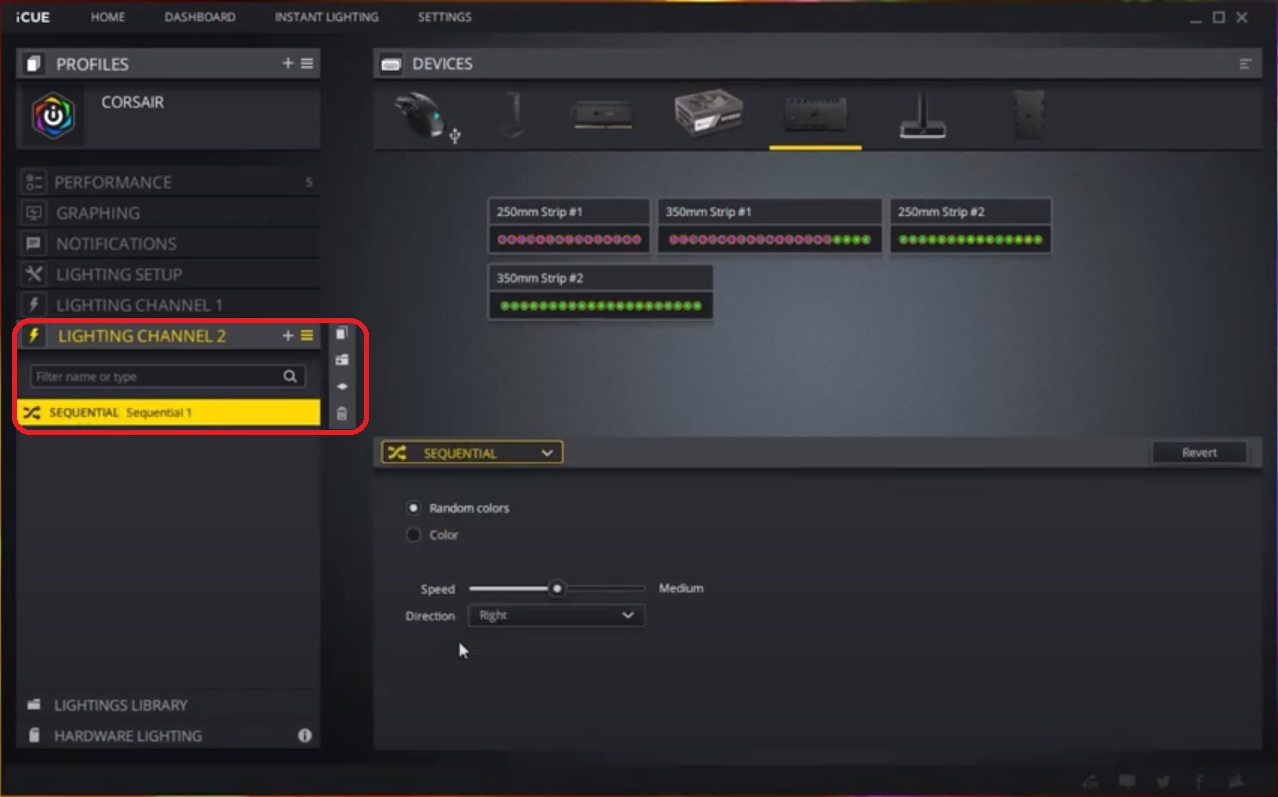

5. Clique no canal de iluminação ao qual as tiras de luz estão conectadas no menu à esquerda.



6. Clique no botão + para adicionar um novo efeito de iluminação.
7. Personalize os efeitos de iluminação de suas tiras como desejar.

Instruções em vídeo
