Como instalar a iluminação de destaque do seu gabinete LC100 Triangles

Com os Triângulos de Iluminação de Destaque do Gabinete CORSAIR LC100, você pode personalizar ainda mais o seu PC com nove painéis de iluminação mini RGB interconectados e personalizáveis. Este artigo contém instruções e um vídeo sobre como instalar o LC100.

Verifique se o seu software iCUE está atualizado para a versão mais recente antes de instalar.

Os triângulos LC100 não devem ser trocados a quente e os triângulos não devem ser removidos ou adicionados enquanto o sistema estiver ligado.

• O que está incluído
• Instalando o LC100
• Configurando o LC100 no iCUE
• Instruções em vídeo

O que está incluído

Verifique se você possui os seguintes componentes da sua compra:

• 1x triângulo mestre LC100
• 8x triângulos companheiros LC100
• Hastes de conexão de 4mm
• Hastes de conexão de 5,5mm
• 1x controlador Lighting Node Pro (incluído apenas no kit inicial)

Instalando o LC100

Antes de começar a instalação, certifique-se de que o sistema do seu computador está desligado. Uma vez desligado, siga as instruções abaixo:

1. Fixe o triângulo mestre LC100 em uma superfície de aço no seu gabinete.

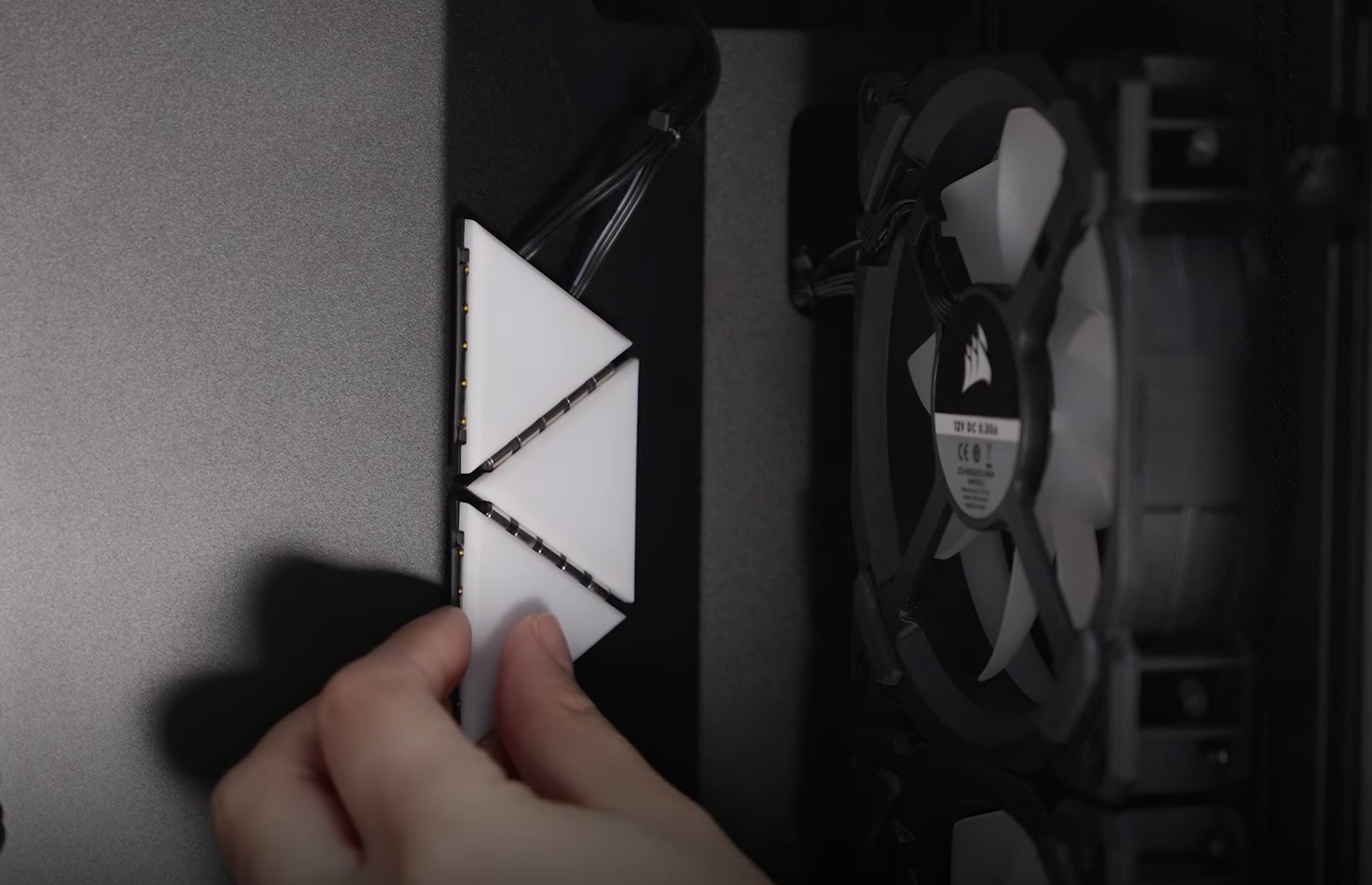

2. Use as hastes de conexão de 4mm ou 5,5mm para conectar os triângulos companheiros ao triângulo mestre na forma que desejar.
   • As hastes de conexão de 5,5mm são usadas para ajudar os triângulos companheiros a dobrar em torno de um canto em ângulos de 90 graus.
   • Até 18 triângulos companheiros alimentados por 2 triângulos mestres podem ser controlados por um único controlador RGB.



3. Conecte o conector de energia RGB de 3 pinos do triângulo mestre ao seu controlador RGB.
4. Conecte a energia SATA do triângulo mestre à sua unidade de alimentação.
5. Conecte o USB e a energia SATA do seu controlador RGB se ainda não o fez.

Configurando o LC100 no iCUE

Depois de terminar a configuração do LC100 no seu sistema, é hora de usar o iCUE para personalizar a iluminação LED RGB. Certifique-se de que o firmware do iCUE e do seu LC100 foram atualizados para as versões mais recentes.

1. Abra o iCUE.

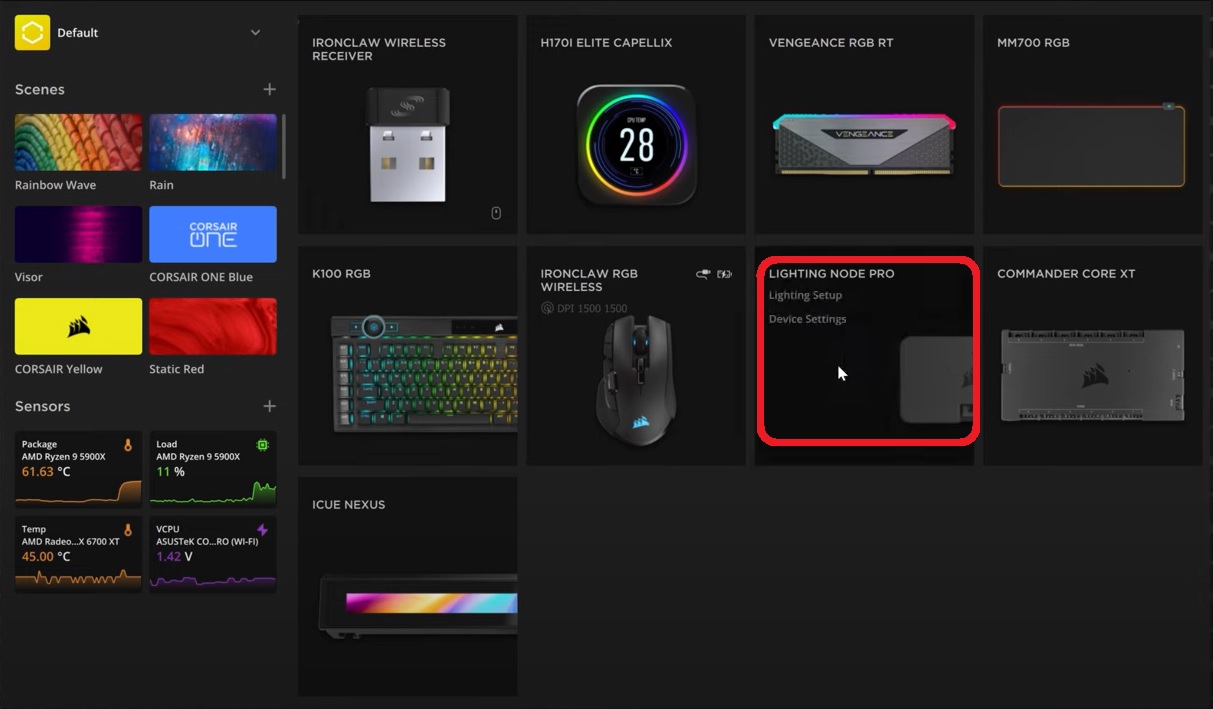

2. Selecione o seu controlador RGB na tela inicial e clique em Configuração de Iluminação.

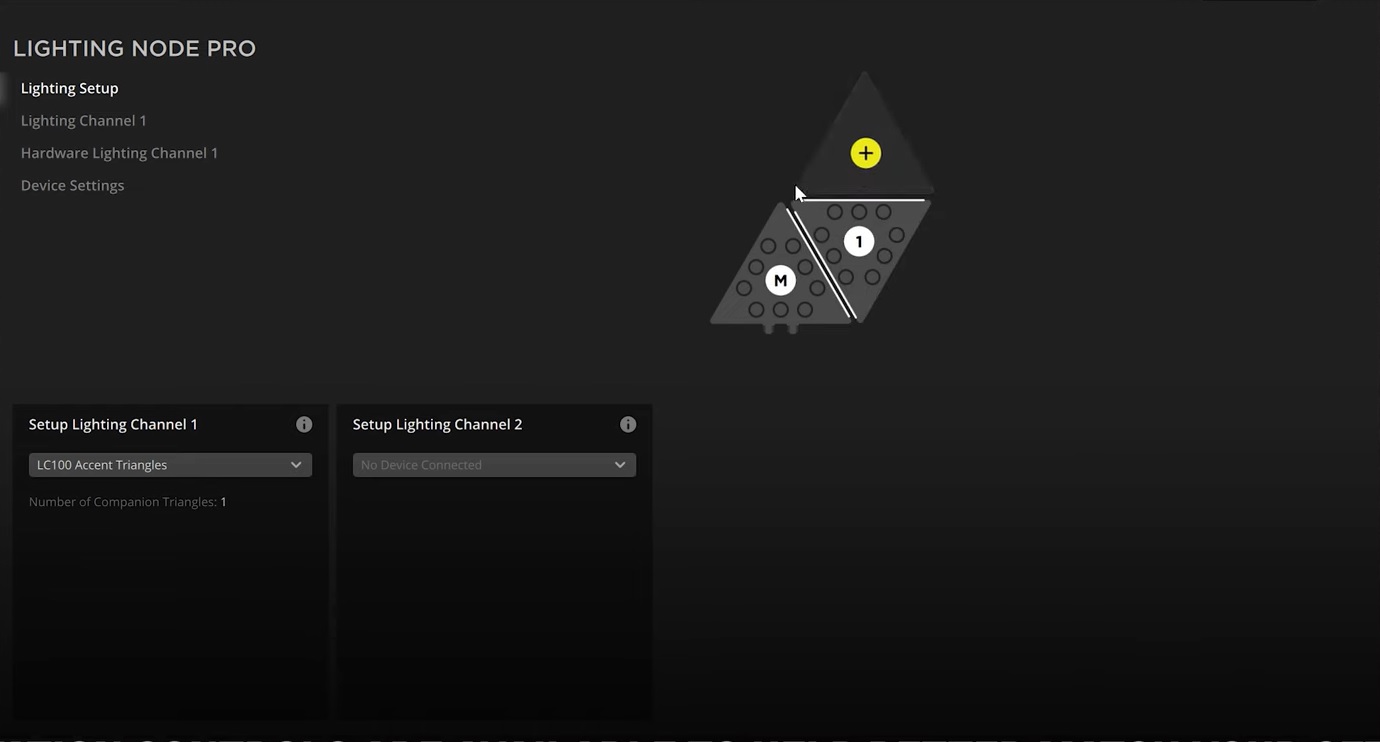

3. Selecione Triângulos de Destaque LC100 no menu suspenso do canal de iluminação ao qual você conectou o LC100.
4. Na tela de visualização, adicione e mova os triângulos para corresponder à configuração do seu LC100.



5. Selecione Canal de Iluminação no menu à esquerda.

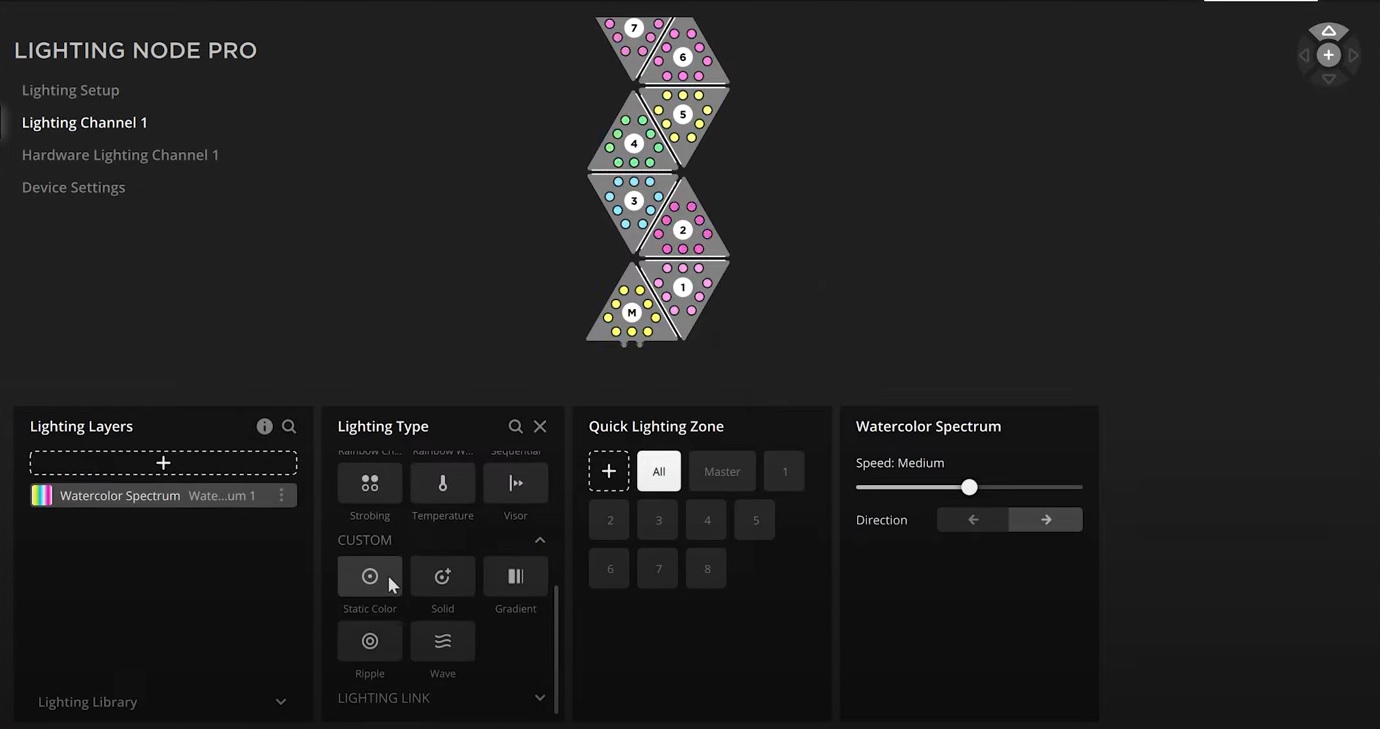

6. Clique no botão + em Camadas de Iluminação para criar uma nova camada de iluminação para o seu LC100.
7. Use as opções para personalizar os efeitos de iluminação desejados para o seu LC100.
   • NOTA: Se você selecionar um efeito LIGHTING LINK, o efeito de iluminação será aplicado a todos os dispositivos compatíveis com iCUE conectados ao seu PC.


Instruções em vídeo
