Hydro X: Como instalar o bloco de água para GPU HYDRO X Series XG5 RGB no seu cartão gráfico de referência da série 30

Este artigo contém instruções e um vídeo para ajudá-lo a instalar o Bloco de Água para GPU CORSAIR HYDRO X Series XG5 RGB em sua placa de vídeo de design de referência NVIDIA GeForce RTX da série 30.

NOTA: Se deseja utilizar a iluminação RGB integrada do XG5, você precisará de um controlador CORSAIR iCUE Commander PRO / CORE XT ou um controlador Lighting Node PRO, que permitirá que você use o software iCUE para programar e controlar os efeitos visuais.

Instruções em vídeo

Passo 1: Preparando sua placa de vídeo

O primeiro passo é preparar sua placa de vídeo para a instalação do bloco de água.

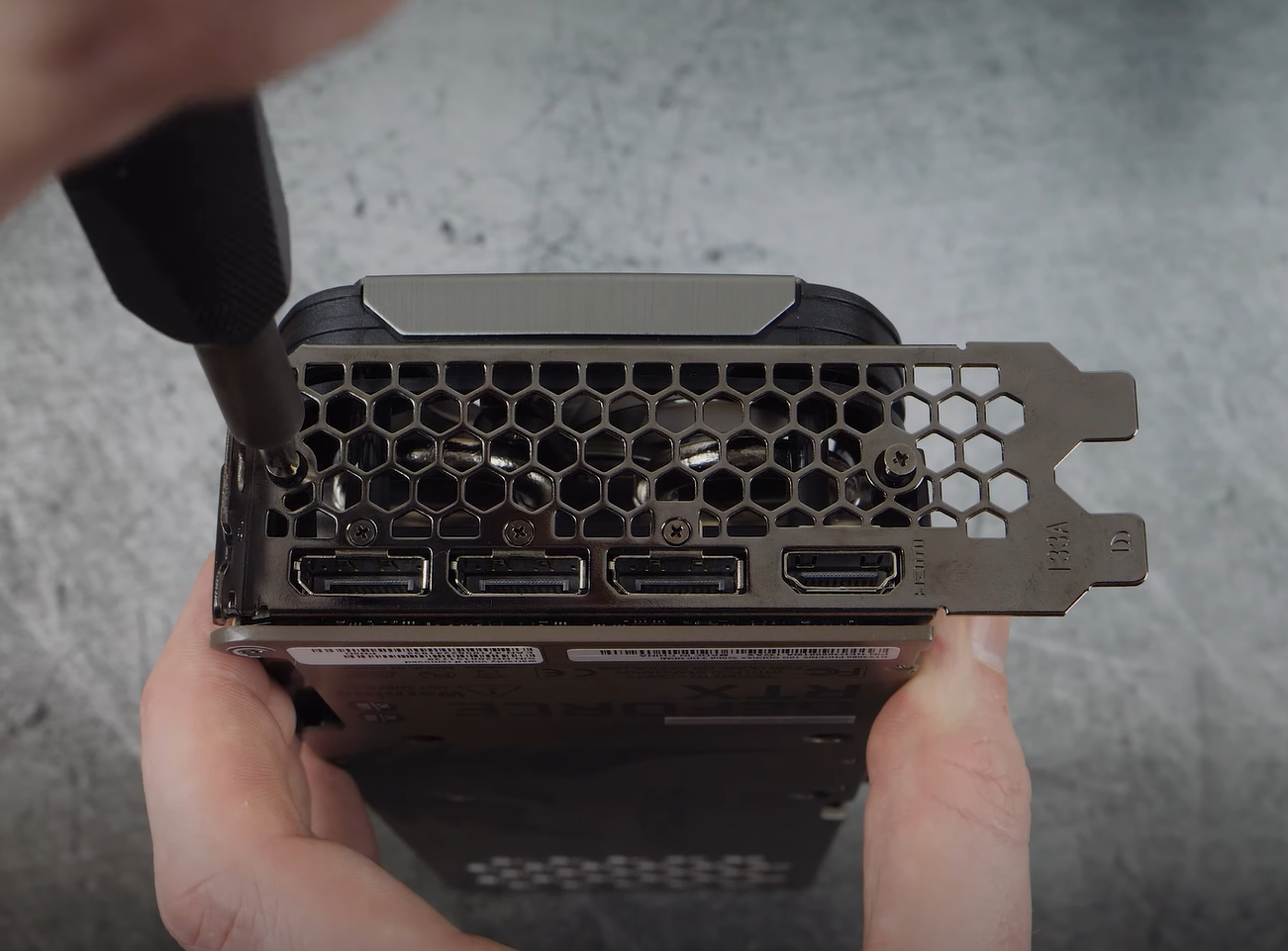

1. Desparafuse o suporte de montagem do slot PCI da placa de vídeo.



2. Se sua placa de vídeo tiver uma chapa traseira, desparafuse-a da placa de vídeo.

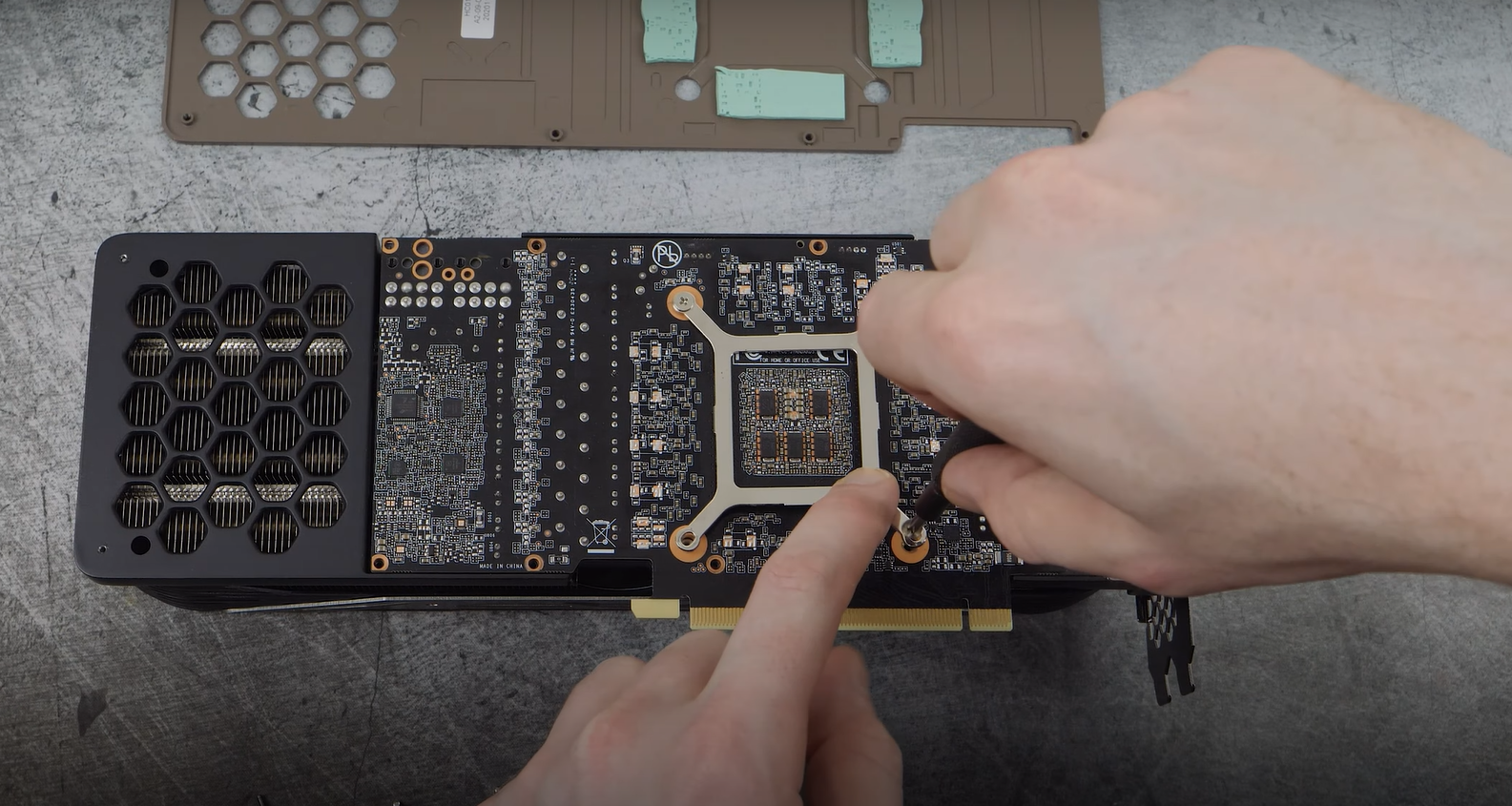

3. Desparafuse o suporte de retenção do dissipador de calor da GPU da placa de vídeo.



4. Remova a PCB da placa de vídeo do conjunto do dissipador de calor.
   • Assegure-se de desconectar cuidadosamente os ventiladores dos conectores onboard.
5. Use um pano livre de fiapos e álcool isopropílico para remover a pasta térmica antiga da sua GPU.

Passo 2: Instalando o bloco de água

Depois de remover a PCB da placa de vídeo do conjunto original do dissipador de calor e limpar qualquer pasta térmica antiga, você pode agora instalar o bloco de água.

1. Remova a capa plástica da placa fria do XG5.

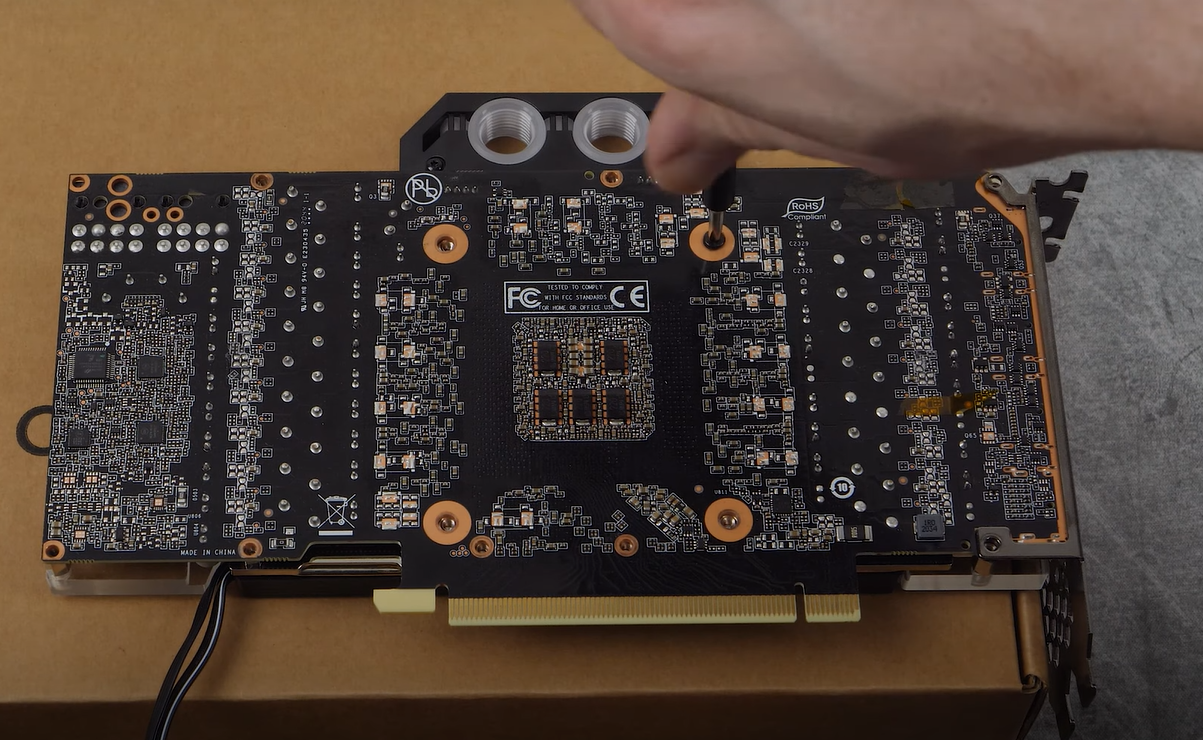

2. Monte a GPU da placa de vídeo no XG5, certificando-se de alinhar os furos.
3. Use os parafusos fornecidos para fixar a placa de vídeo no XG5.

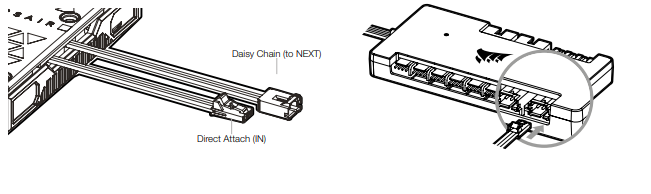

4. Conecte o XG5 ao seu controlador de iluminação CORSAIR ou ao cabeçalho ARGB da placa-mãe com um adaptador.



Passo 3: Instalando seu XG5 em seu circuito de refrigeração personalizado

O último passo é instalar o XG5 em seu circuito de refrigeração personalizado do sistema. Você precisará de dois encaixes do tipo rosca CORSAIR XF G1/4" BSPP para instalar o XG5 em seu circuito de refrigeração personalizado. Você pode adquirir esses na Loja Online da CORSAIR.

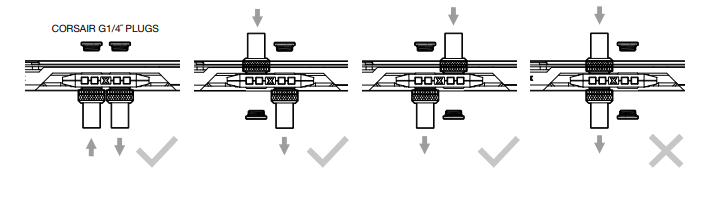

NOTA: Certifique-se de NÃO utilizar uma das portas do bloco de água no XG5 como entrada e saída; isso resultará no contorno do fluido pelo bloco de água.

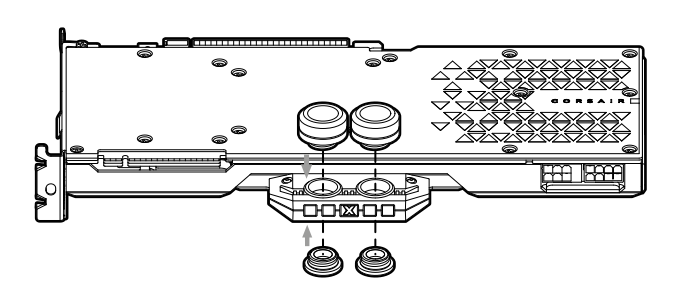

1. Instale os dois encaixes do tipo rosca CORSAIR XF G1/4" BSPP nas portas do bloco de água do XG5; certifique-se de apertar os encaixes manualmente e NÃO use ferramentas para apertar (por exemplo, alicates).



2. Feche as portas restantes do XG5 usando os plugs G1/4".
3. Aperte os plugs usando a ferramenta de plug incluída com seus encaixes.
   • NOTA: NÃO use uma chave de fenda, pois pode danificar a superfície dos plugs.
4. Instale o tubo apropriado para o tipo de encaixe de compressão XF que você utilizou.
5. Use o anel de travamento para fixar o tubo ao seu circuito de refrigeração personalizado.
   • NOTA: Se você utilizou encaixes que não sejam de compressão, utilize o método de fixação apropriado para esse tipo de encaixe.
6. Realize o teste de vazamento do seu circuito de refrigeração antes de ligar o seu PC.
