Руководство по замене переднего ввода/вывода 4000D/X

Если вам нужна помощь в замене передней панели ввода-вывода на корпусах 4000D, 4000D Airflow, 4000X или 4000X QL, используйте этот руководство для справки по процессу замены панели ввода-вывода.

Метод 1. Полезен в случаях, когда у вас много места внутри корпуса и дополнительный зазор для компонентов не проблема.

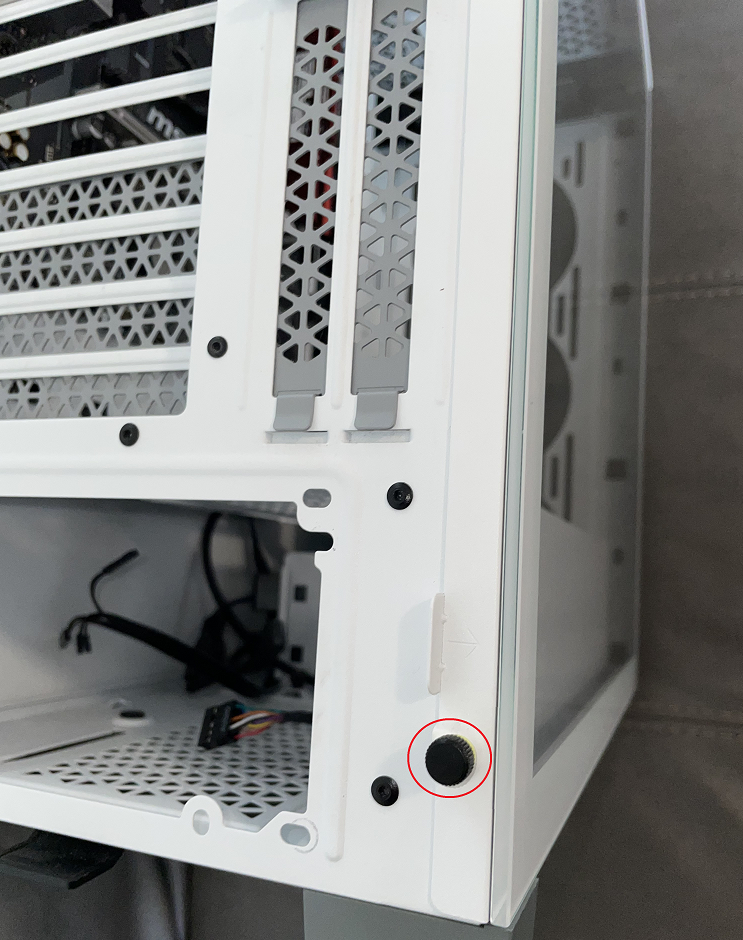

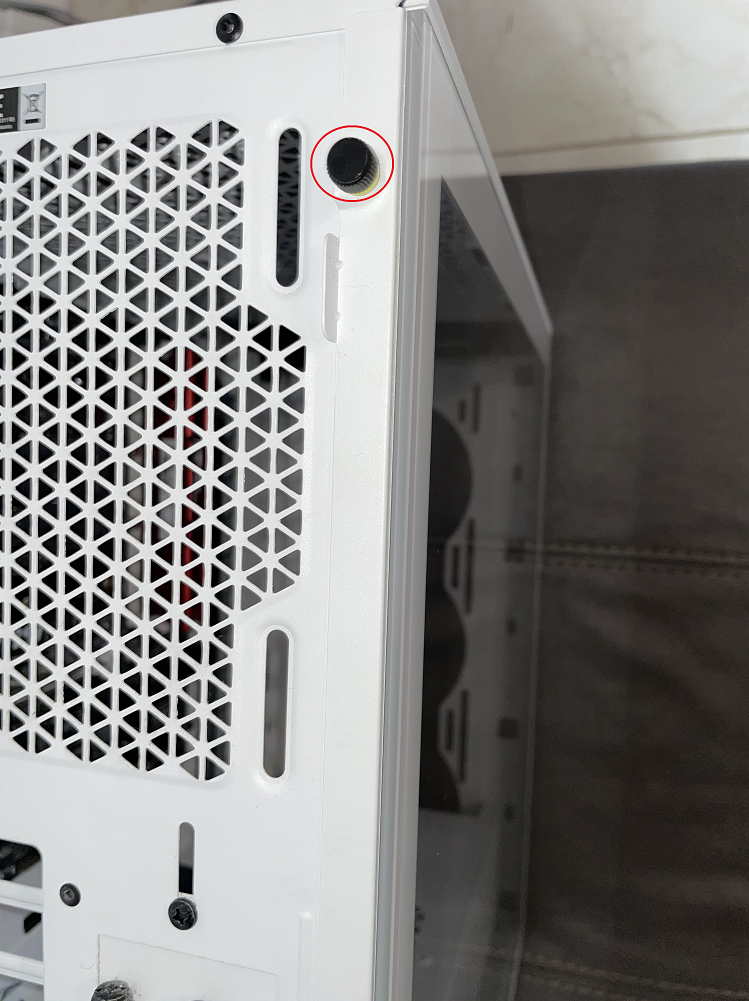

1. Снимите винты с верхней и нижней частей стеклянной панели. Это позволит вам получить доступ к внутренностям корпуса.

2. Найдите передний модуль ввода-вывода.

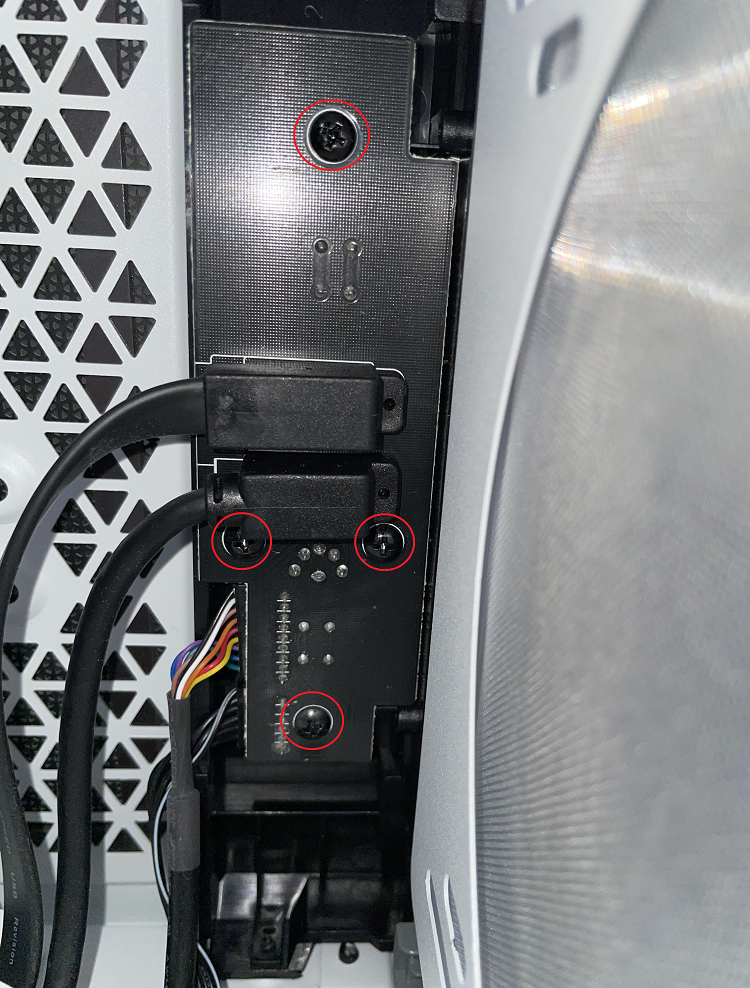

3. Используя отвертку Phillips, открутите 4 винта, которые удерживают модуль ввода-вывода на месте.

4. Осторожно сдвиньте модуль влево и одновременно потяните его к себе.

Метод 2. Полезен в случаях, когда есть физические препятствия (много вентиляторов, длинное ГПУ, кабели на пути и т. д.), которые могут помешать удобному доступу руки или отвертки к переднему модулю ввода-вывода.

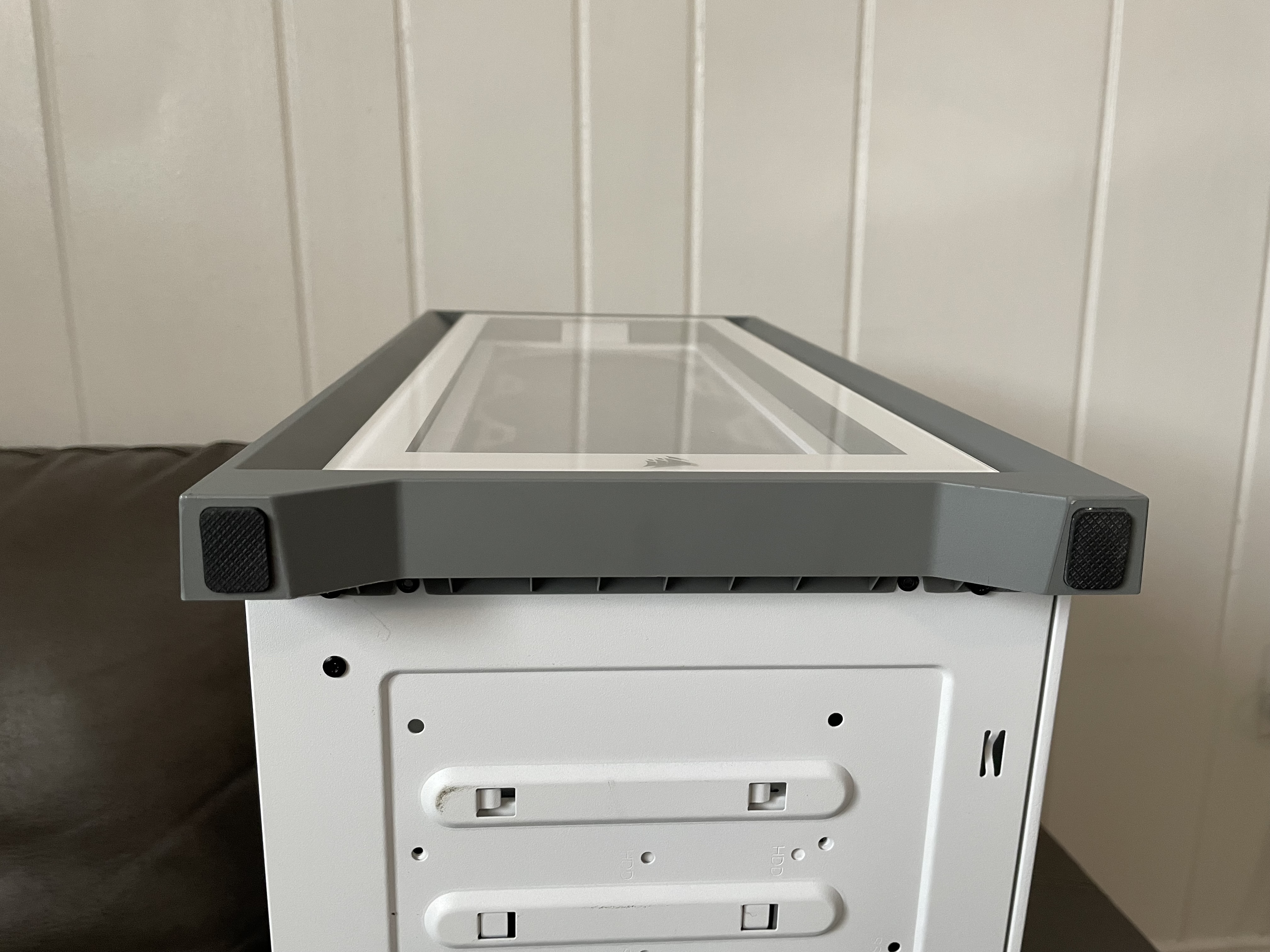

1. Положите корпус на заднюю сторону. Передняя панель должна быть повернута к потолку для удобной работы.

2. Используя отвертку Phillips, открутите 2 винта, которые удерживают переднюю панель на месте.

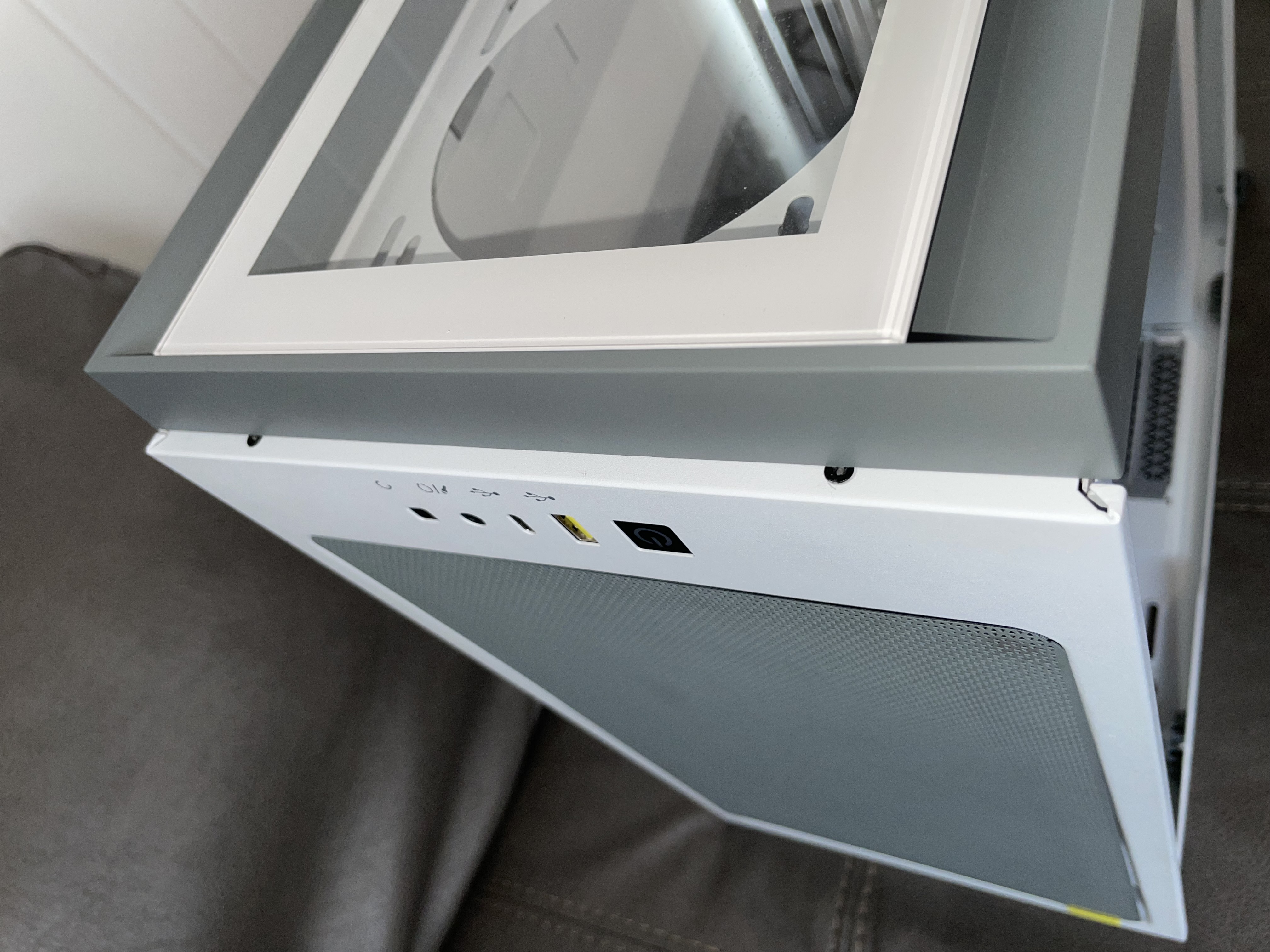

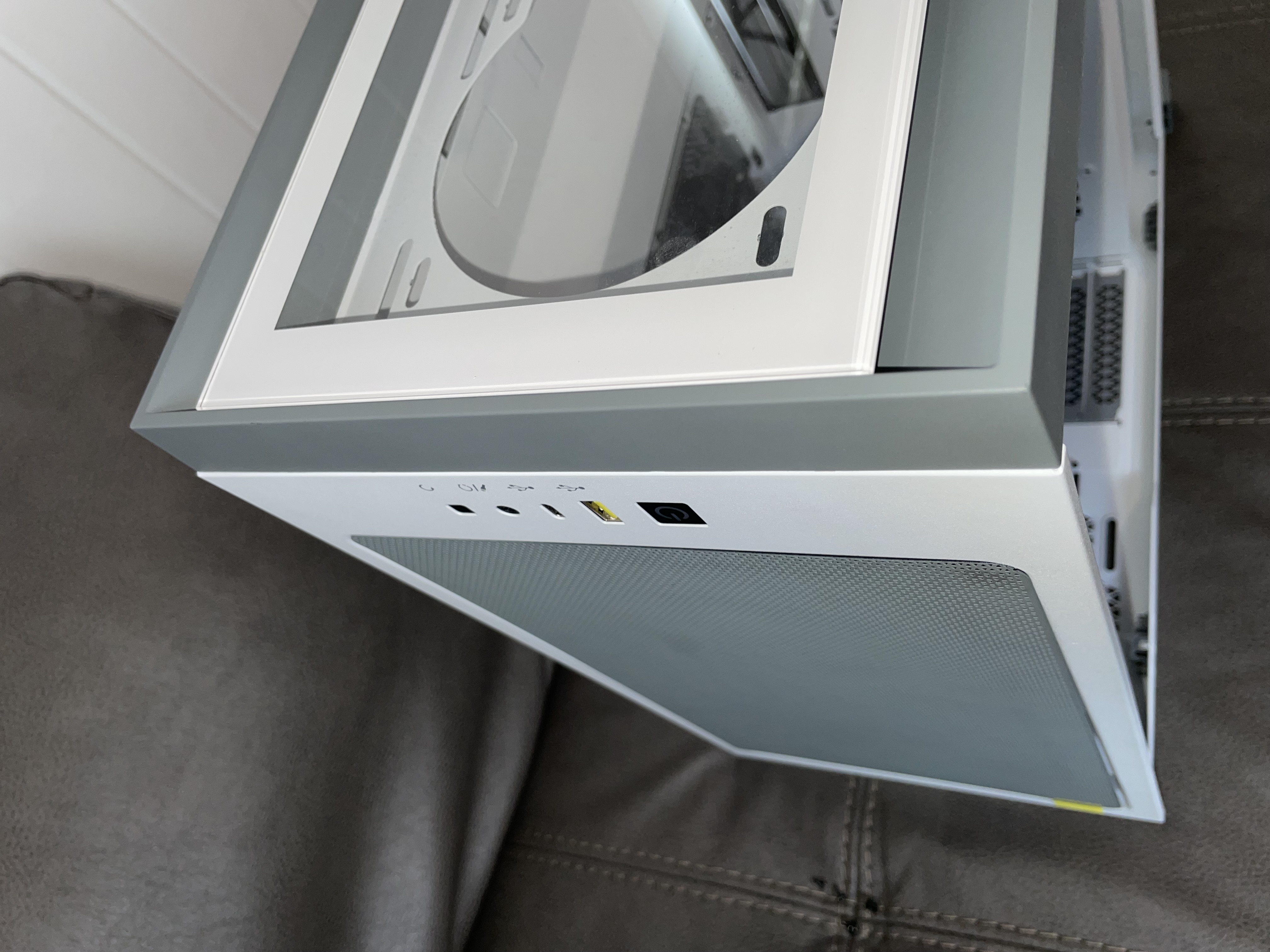

3. Посмотрите на верхнюю часть панели. Теперь вы можете сдвинуть ее вправо.

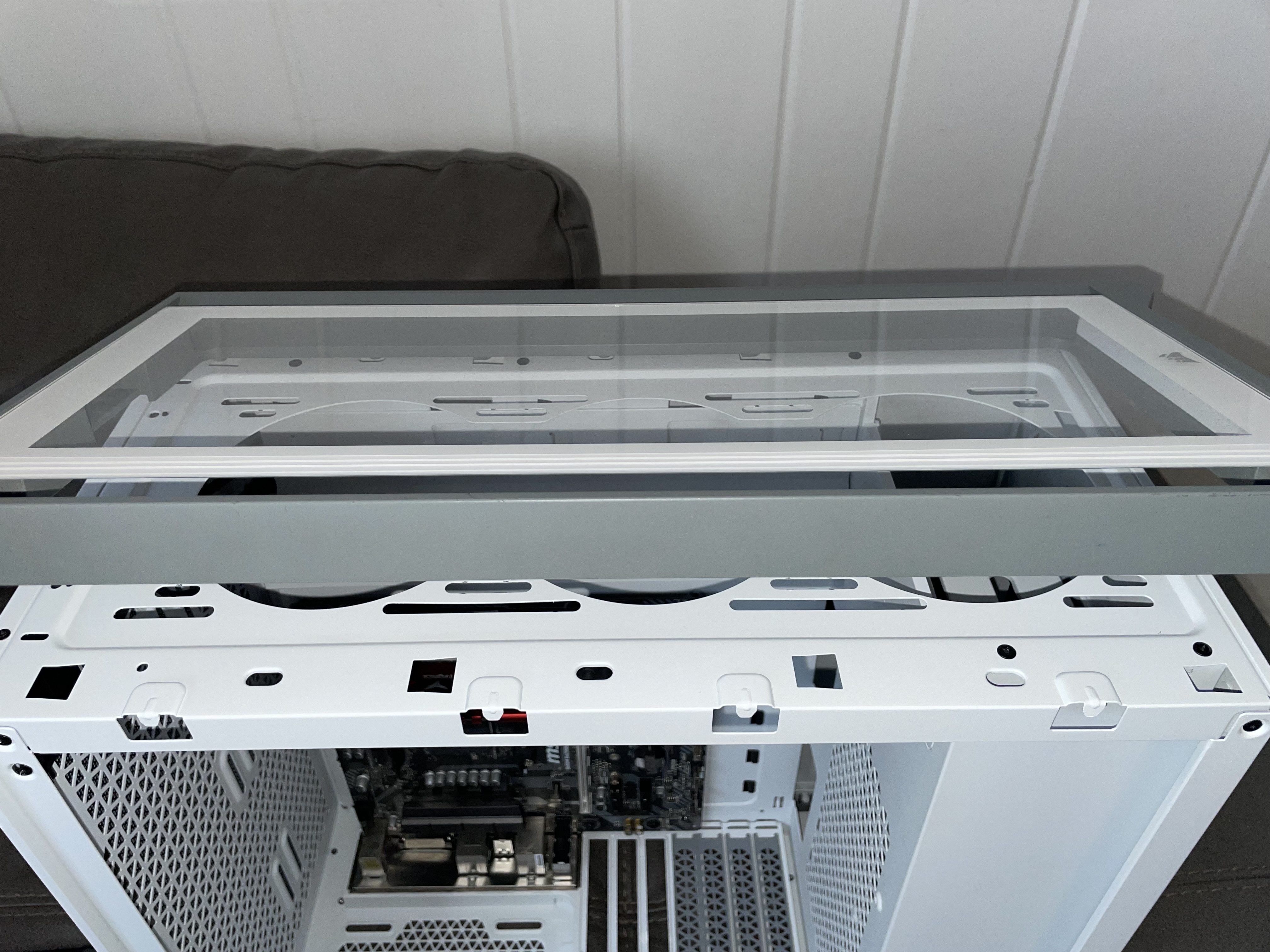

4. Поднимите панель.

5. Теперь вы можете удобно получить доступ к переднему модулю ввода-вывода.

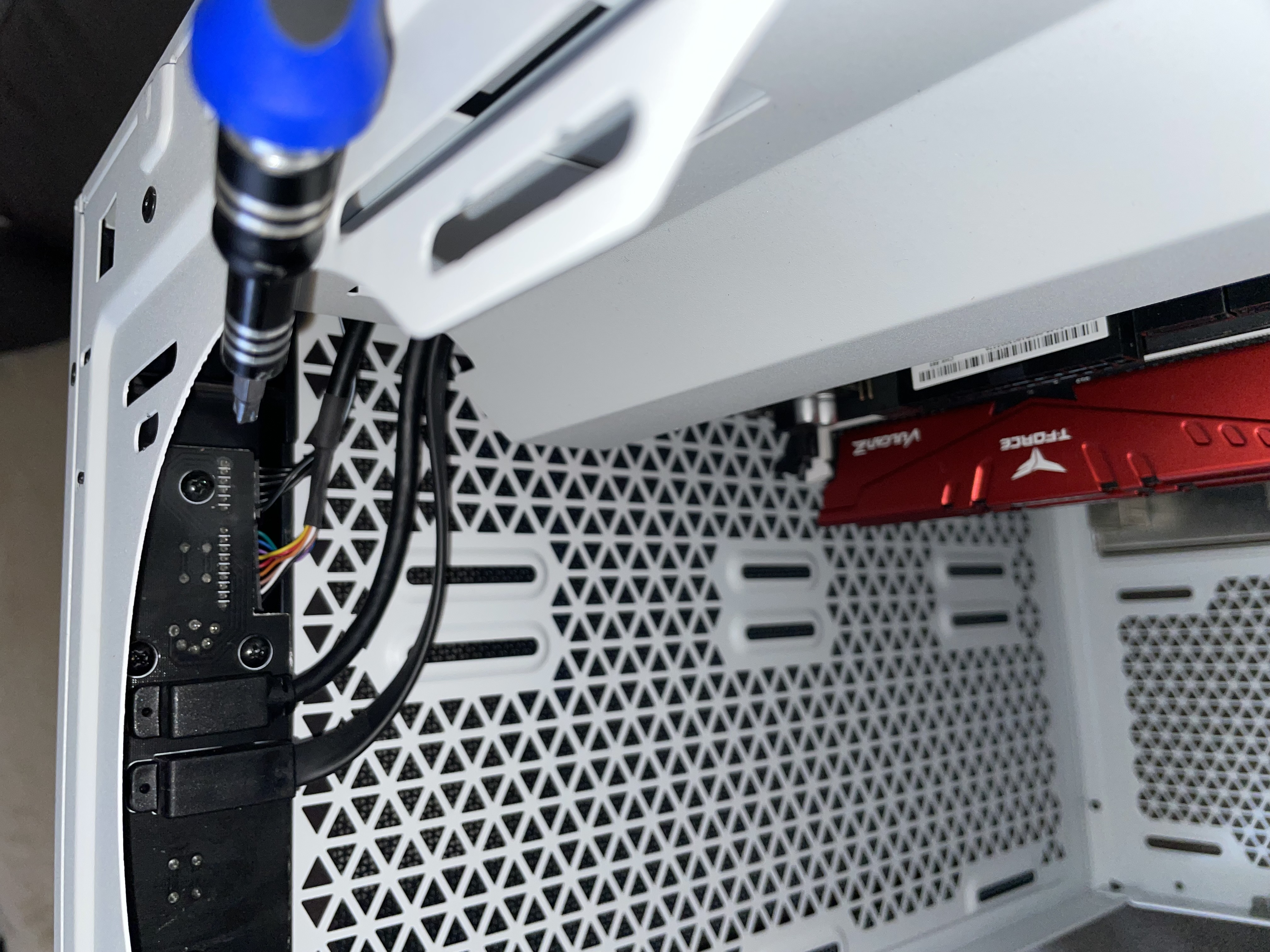

6. Снимите 4 винта, которые удерживают модуль ввода-вывода на месте.

7. Осторожно сдвиньте модуль влево и одновременно потяните его к себе.

Все готово!
