Руководство по замене передней панели ввода/вывода 7000X/D
Передняя панель ввода/вывода вашего корпуса серии 7000 - это важный компонент, который иногда может потребовать доступа, удаления или замены. В этой статье мы расскажем вам, как выполнить эти задачи.
Обратите внимание, что передняя панель ввода/вывода крепится четырьмя винтами: двумя внутри корпуса и двумя снаружи.
- Шаг 1: Снятие боковых панелей
- Шаг 2: Безопасное удаление зип-петли
- Шаг 3: Снятие винтов
- Шаг 4: Снятие передней панели
- Шаг 5: Освобождение передней панели и снятие оставшихся винтов
Шаг 1: Снятие боковых панелей

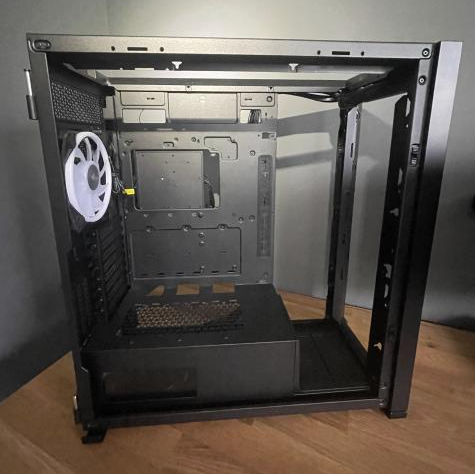

Для удобства работы с корпусом рекомендуется снять левую и правую панели. Это обеспечит лучший доступ к области передней панели ввода/вывода. Смотрите изображения ниже для визуальной помощи.
Шаг 2: Безопасное удаление зип-петли

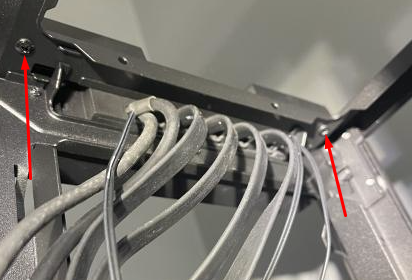

Для доступа к одному из винтов, крепящих переднюю панель ввода/вывода, необходимо безопасно удалить зип-петлю. Будьте осторожны, чтобы избежать повреждений на этом этапе.
Шаг 3: Снятие винтов

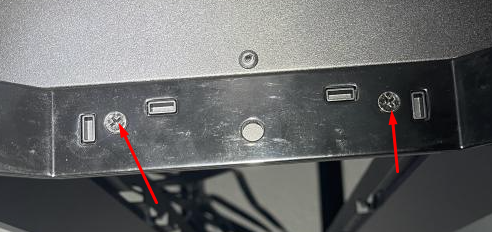

Найдите и снимите два винта, выделенных на изображении ниже. Эти винты надежно держат переднюю панель ввода/вывода.
Шаг 4: Снятие передней панели
Теперь перейдем к снятию передней панели корпуса. Начните с удаления передних ножек, расположенных на нижней стороне корпуса. Это позволит вам полностью снять переднюю панель.
Шаг 5: Освобождение передней панели и снятие оставшихся винтов

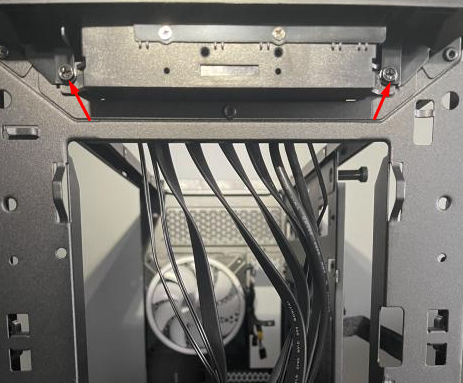

Осторожно потяните сверху и снизу на переднюю панель, пока она полностью не отсоединится. После снятия передней панели вы можете обратить внимание на винты, показанные на изображении ниже. Найдите и снимите два винта, изображенных на фото. Эти винты отвечают за крепление передней панели ввода/вывода.
