CORSAIR ONE: Как заменить SSD в вашем Corsair One
Это руководство предназначено для замены M.2 SSD, установленного на задней стороне материнской платы Corsair One. Однако не гарантируется, что на задней стороне материнской платы есть M.2, поскольку не все системы Corsair One имеют M.2 на задней стороне платы.
- Прежде чем начать
- Советы и лучшие практики
- Как получить доступ к SSD
- Примечания по повторной сборке системы
Прежде чем начать
Для этого процесса вам понадобится следующее:
- Отвертка PH2 Phillips
- Отвертка PH1 Phillips (В большинстве наборов для ремонта с множеством инструментов будут соответствующие насадки или отвертки.)
- Бокорезы, кусачки или ножницы (для отрезания установленных завязок)
- Термопаста
- Пинцеты (Некоторые места труднодоступны рукой)
- Завязки
- Стол или прочная поверхность для работы. (Не рекомендуется ковровое покрытие)
Открытие системы не отменяет ограниченной гарантии Corsair, однако любые повреждения, вызванные пользователем, не покрываются гарантией. Пожалуйста, используйте правильные инструменты для работы и работайте на устойчивой поверхности с возможностью размещения компонентов по мере работы.
Советы и лучшие практики
По мере выполнения каждого шага процесса ремонта настоятельно рекомендуется делать фотографии, аналогичные предоставленным. По мере снятия винтов их также можно помещать в лоток или пакет, помеченный для шага, на котором они были сняты. Это позволит иметь ссылки на каждый шаг для вашей конкретной системы и поможет вспомнить, куда идут винты при повторной сборке системы.
При открытии системы для ремонта могут потребоваться отрезанные завязки, но некоторые системы могут не иметь завязок для удаления. В системе, использованной в этом руководстве, завязок для удаления не было. При повторной сборке системы вы можете решить установить обратно любые завязки, которые вам пришлось снять, но это не обязательно.
Шаг 4 настоятельно рекомендуется, но не обязателен. Это снятие блока GPU AIO с видеокарты, очистка текущей термопасты с него, повторное нанесение новой термопасты и повторная установка блока AIO. Это поможет сохранить охлаждение вашей системы на оптимальном уровне производительности.
Как получить доступ к SSD

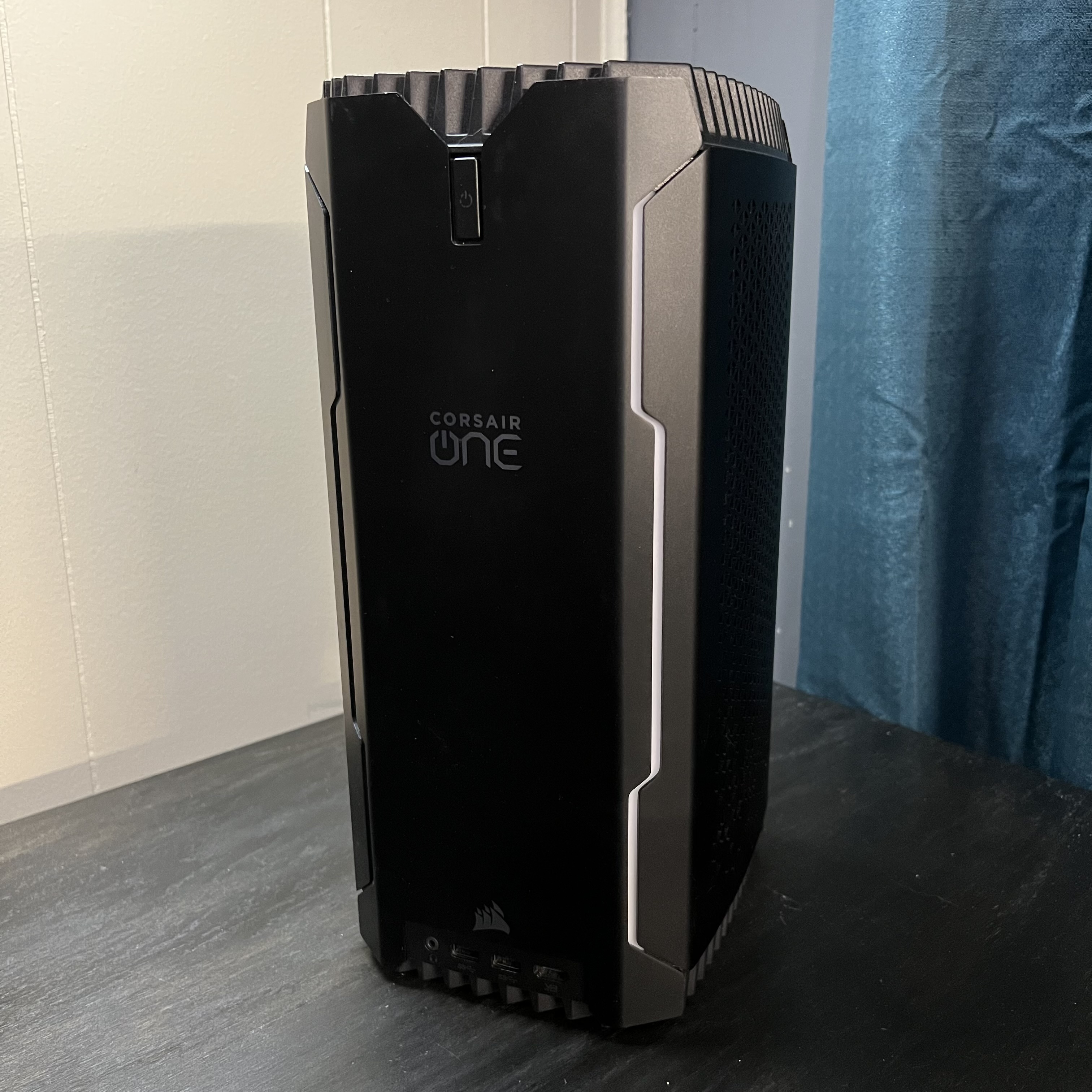

Шаг 1: Подготовьте рабочее пространство и систему.
Настоятельно рекомендуется не выполнять эту работу на коврах, ковриках или стеклянных столах. Большие коврики для мыши на столе или на деревянном столе предпочтительны. Убедитесь, что все антенны, USB-приемники и разъемы удалены.
Шаг 2: Снимите верхнюю решетку.

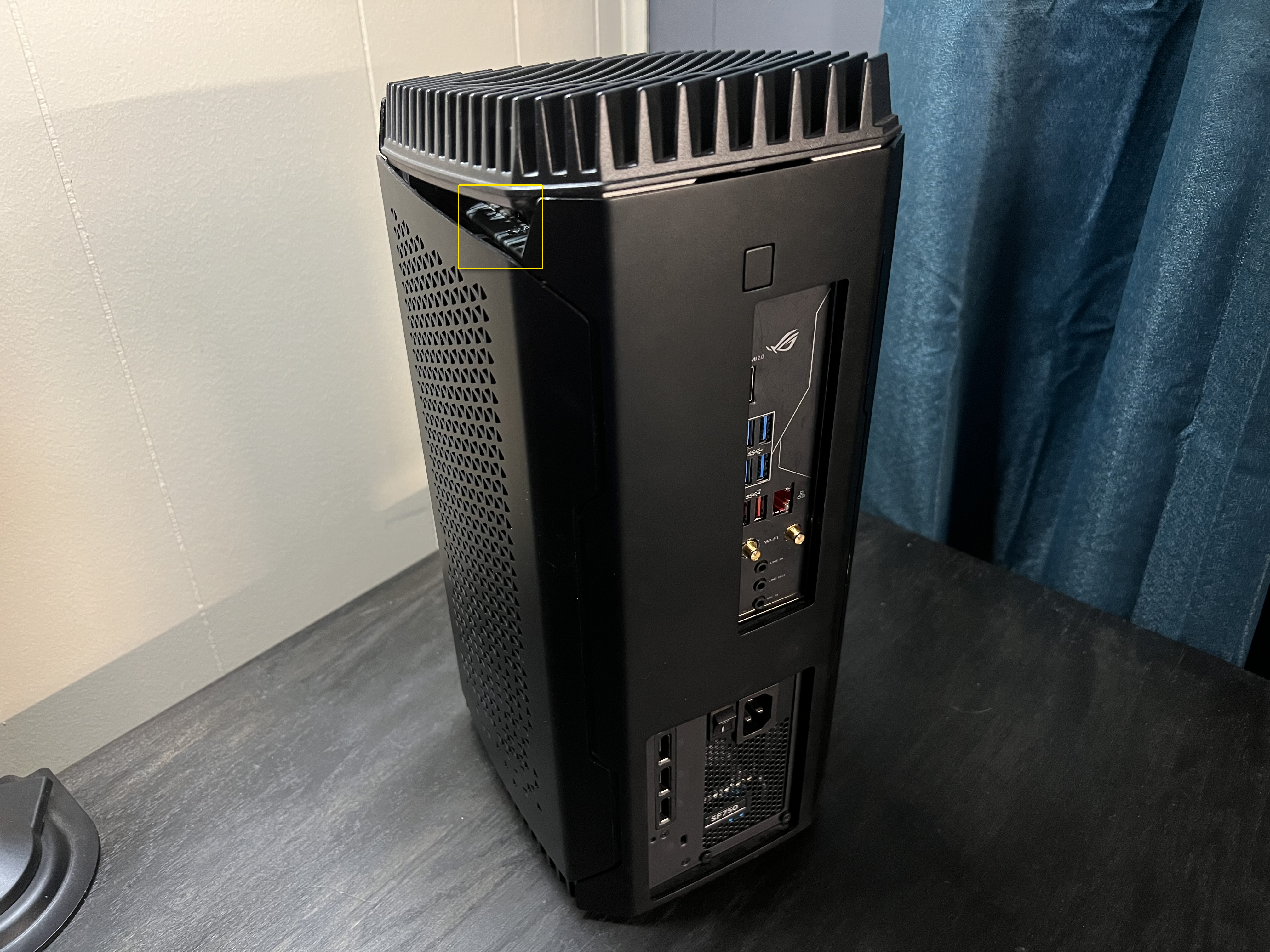

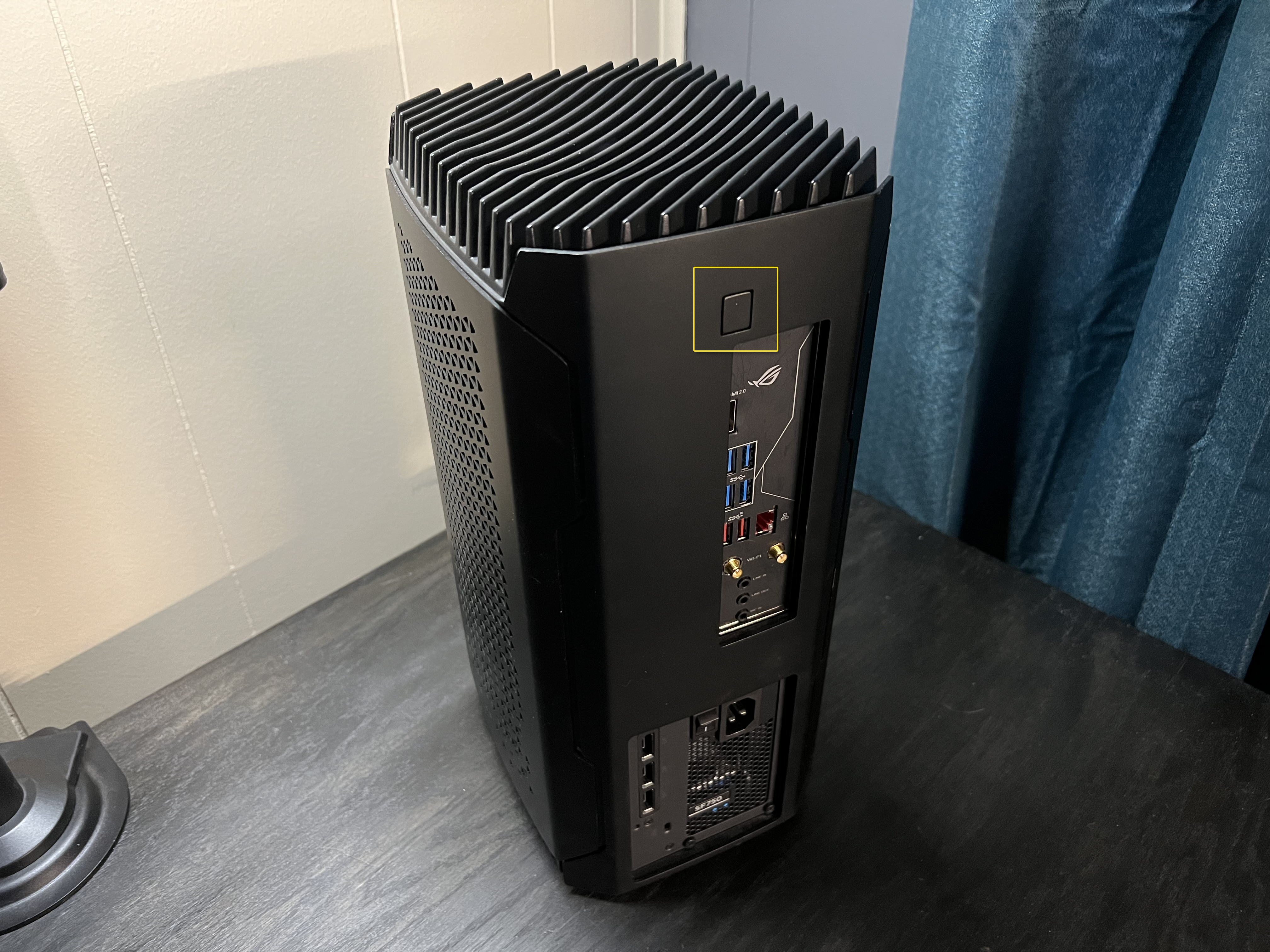

htmlВерхняя решетка слегка поднимется, если достаточно сильно нажать. После того как верхняя решетка будет отпущена, поднимите решетку.
Имеется вентиляторный кабель, идущий от верхней решетки, который необходимо отсоединить перед полным удалением верхней решетки.
Шаг 3: Удаление боковой панели

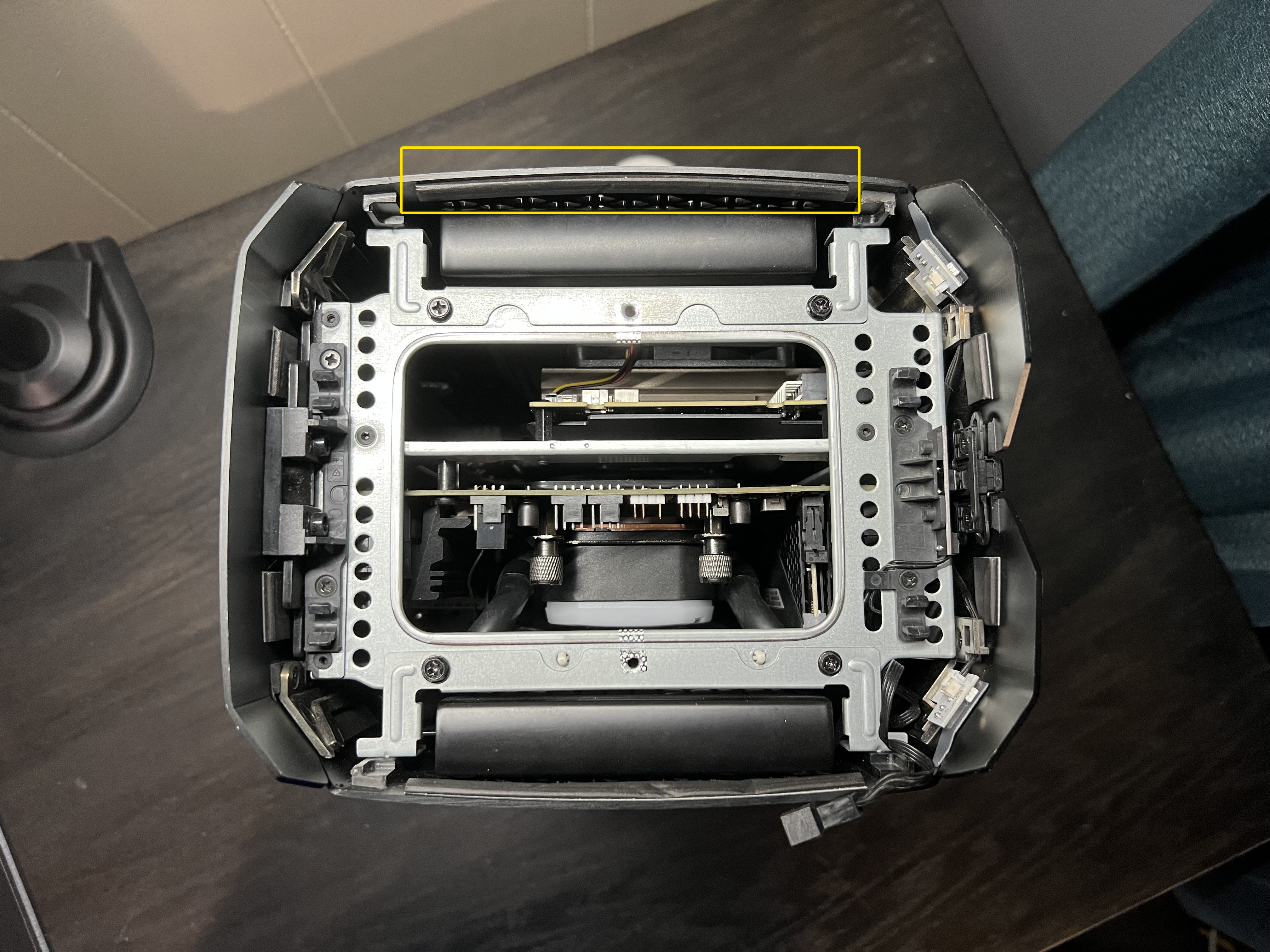

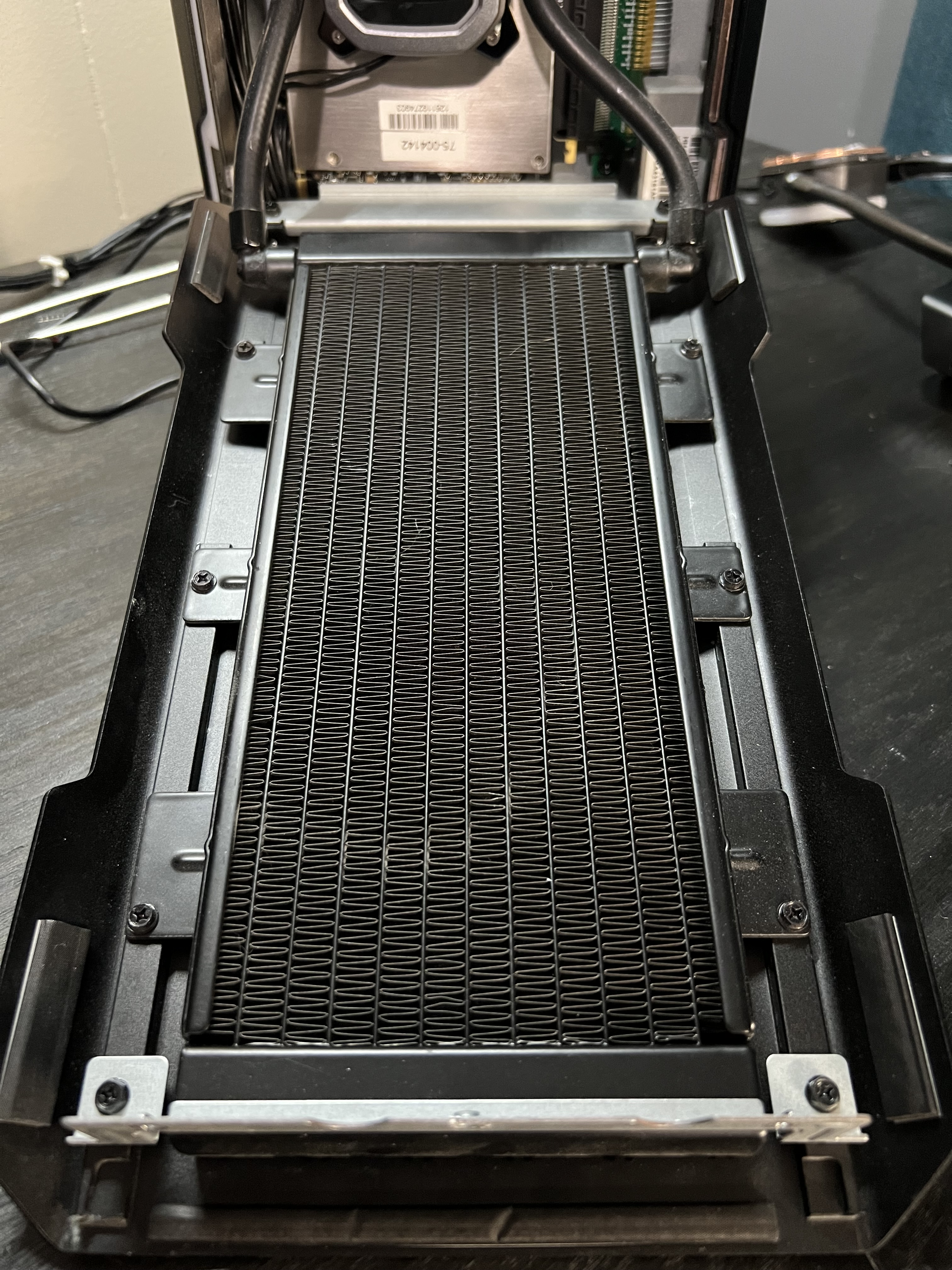

Обратите внимание, что к боковой панели прикреплен радиатор, поэтому будьте осторожны.

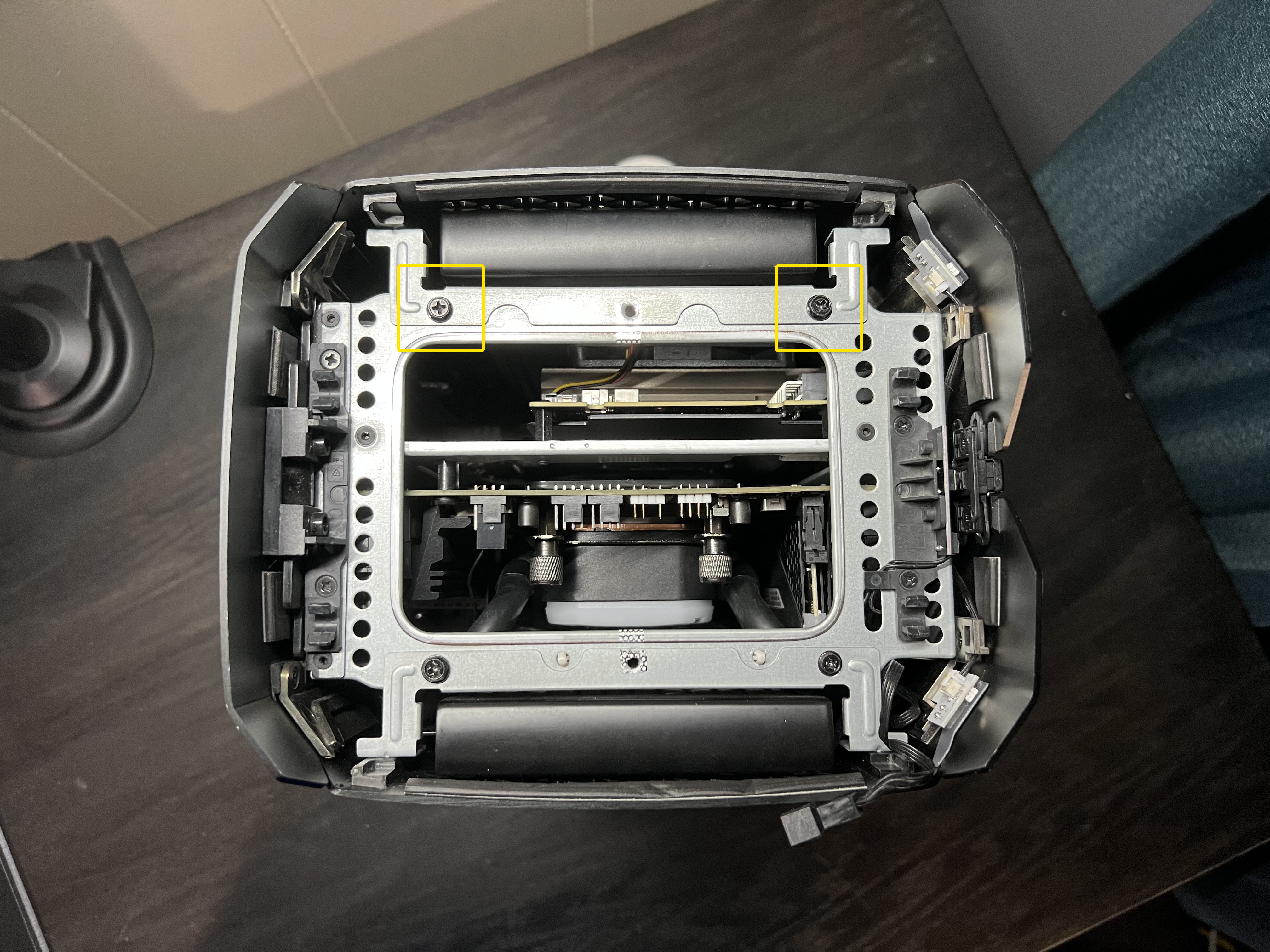

После удаления верхней решетки будут видны 4 винта. Снимите два указанных винта. После удаления винтов возьмитесь за верхнюю часть боковой панели и аккуратно поднимите. Боковая панель снимется.
Шланги радиатора позволят боковой панели лечь достаточно низко, чтобы удалить кулер с видеокарты. Удаление кулера с карты не является строго обязательным, но облегчит последующие шаги. Убедитесь, что у вас есть термопаста перед тем, как вы снимете кулер.
Шаг 4: Удаление кулера GPU AIO (по желанию)

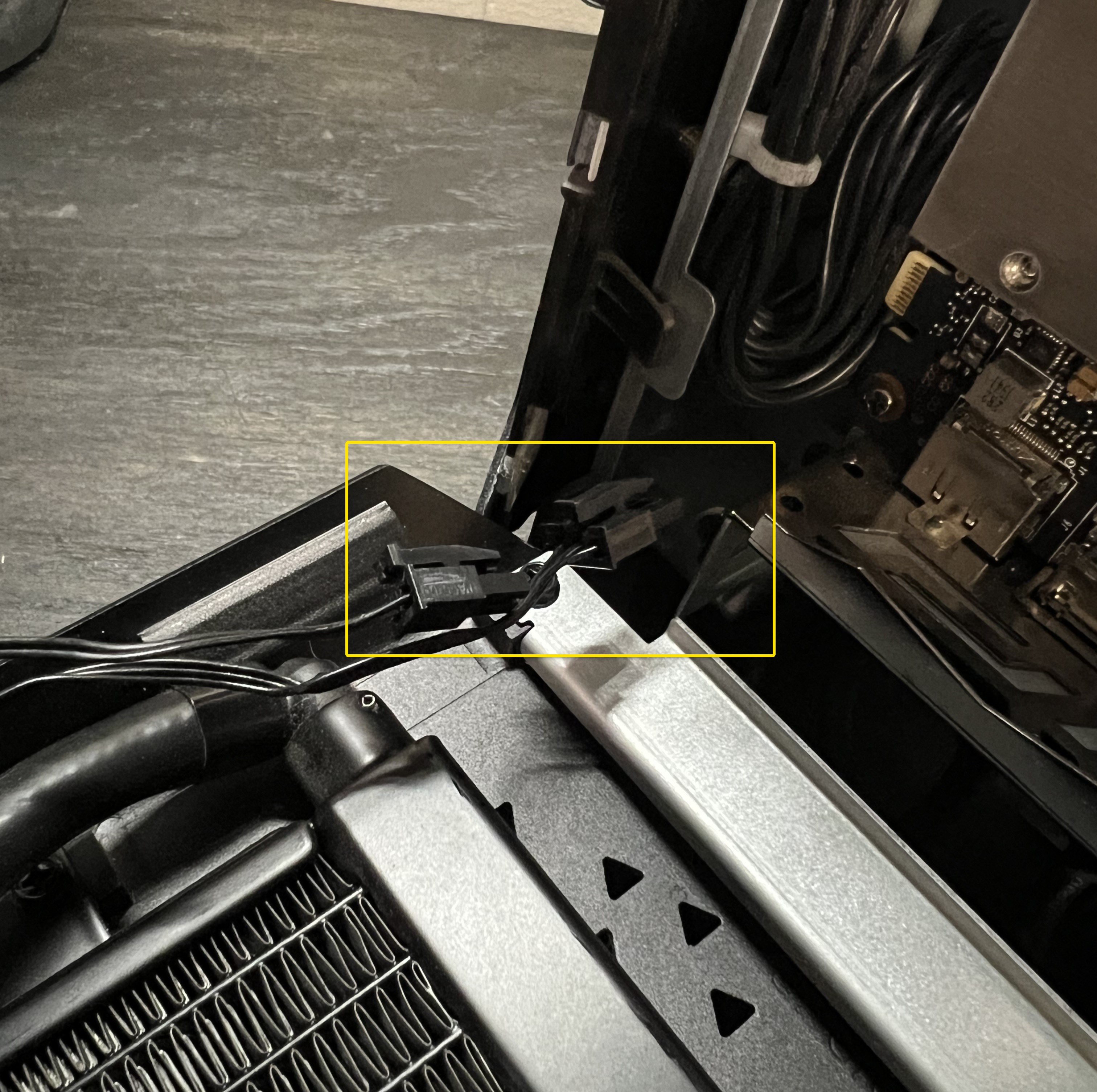

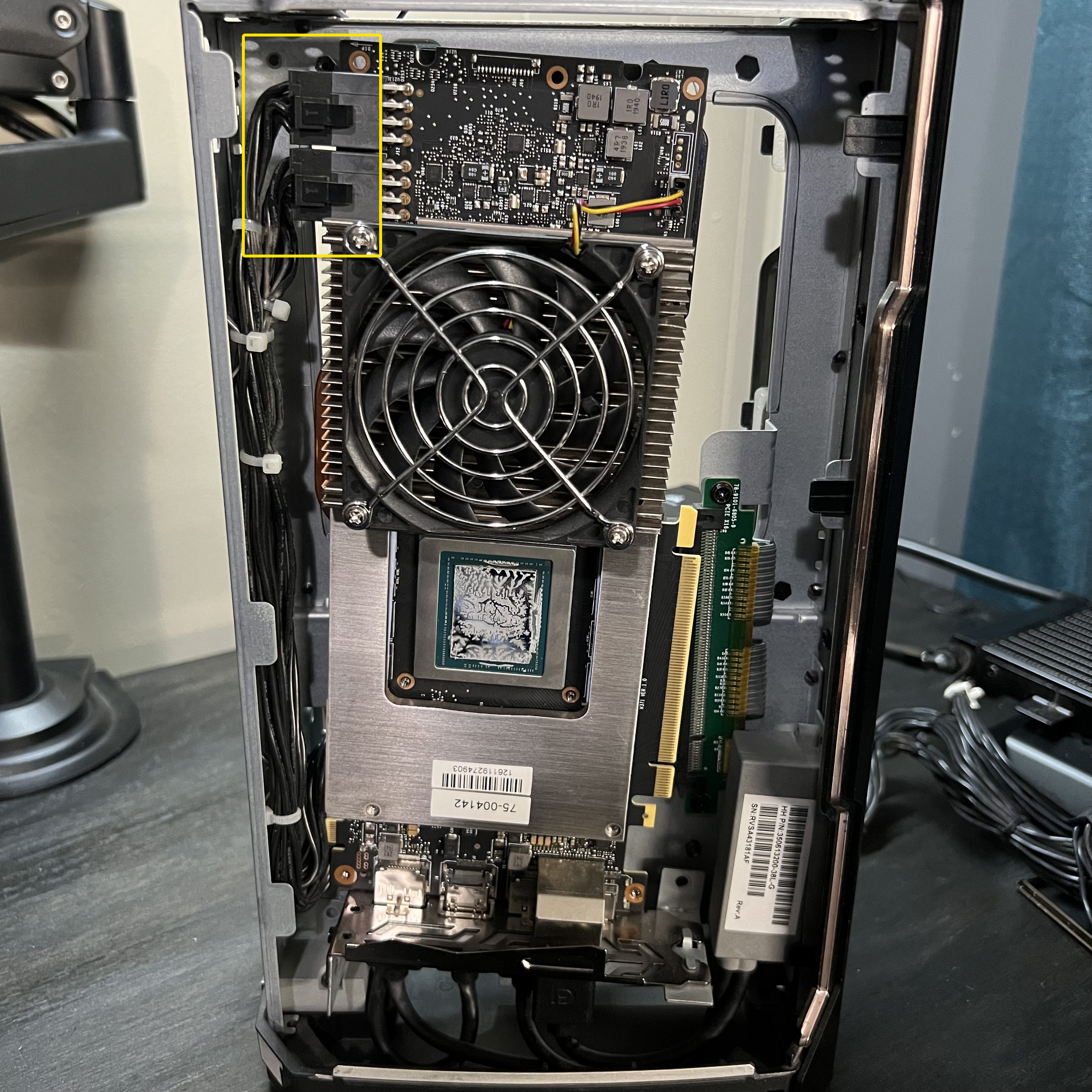

Имеются два кабеля, идущие от кулера GPU AIO. Их необходимо отсоединить, если вы решите удалить GPU AIO из системы.

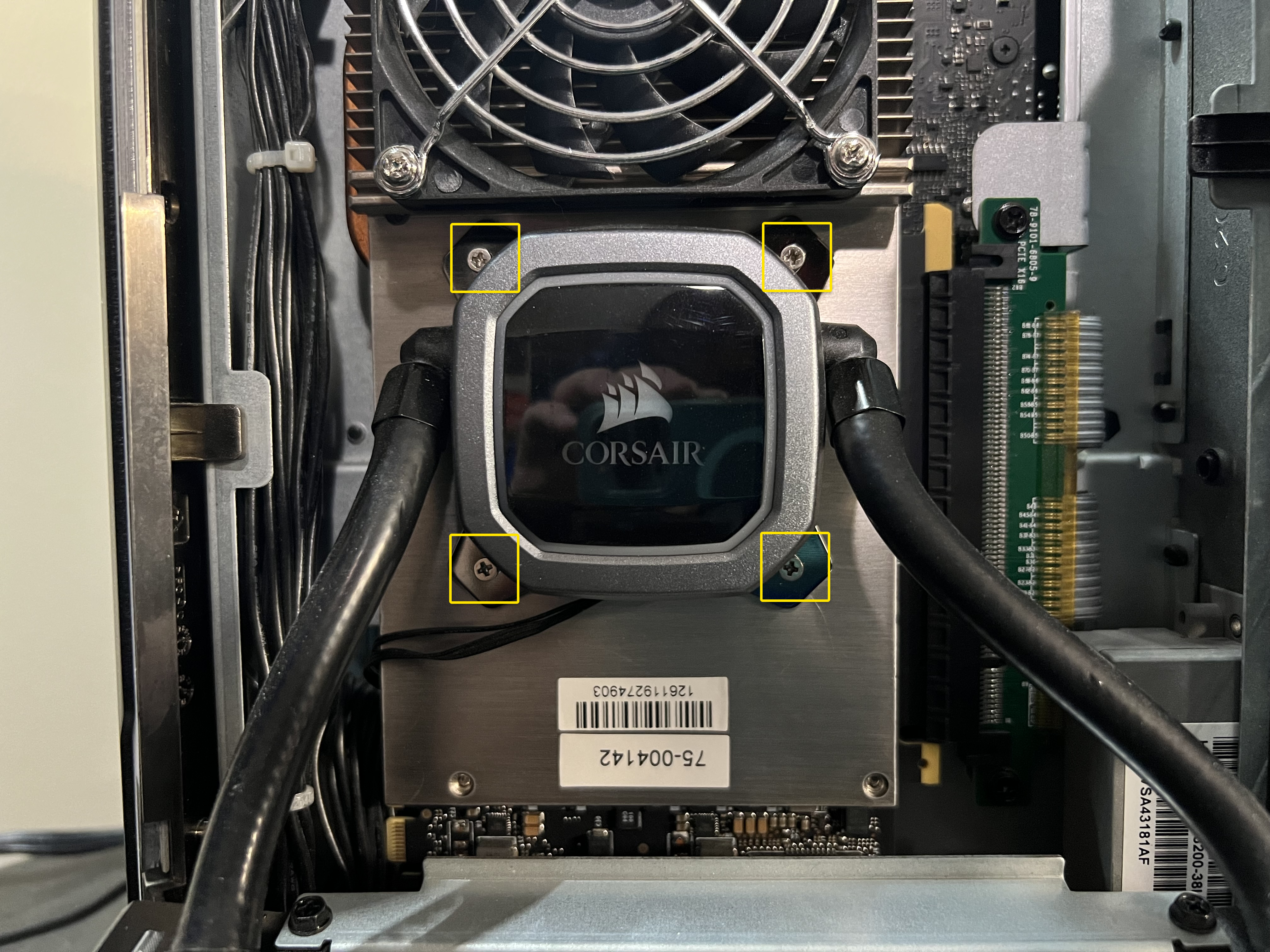

Кулер GPU AIO удерживается 4 винтами. Снимите их поочередно, частично откручивая каждый винт перед переходом к следующему.
Шаг 5: Удаление GPU

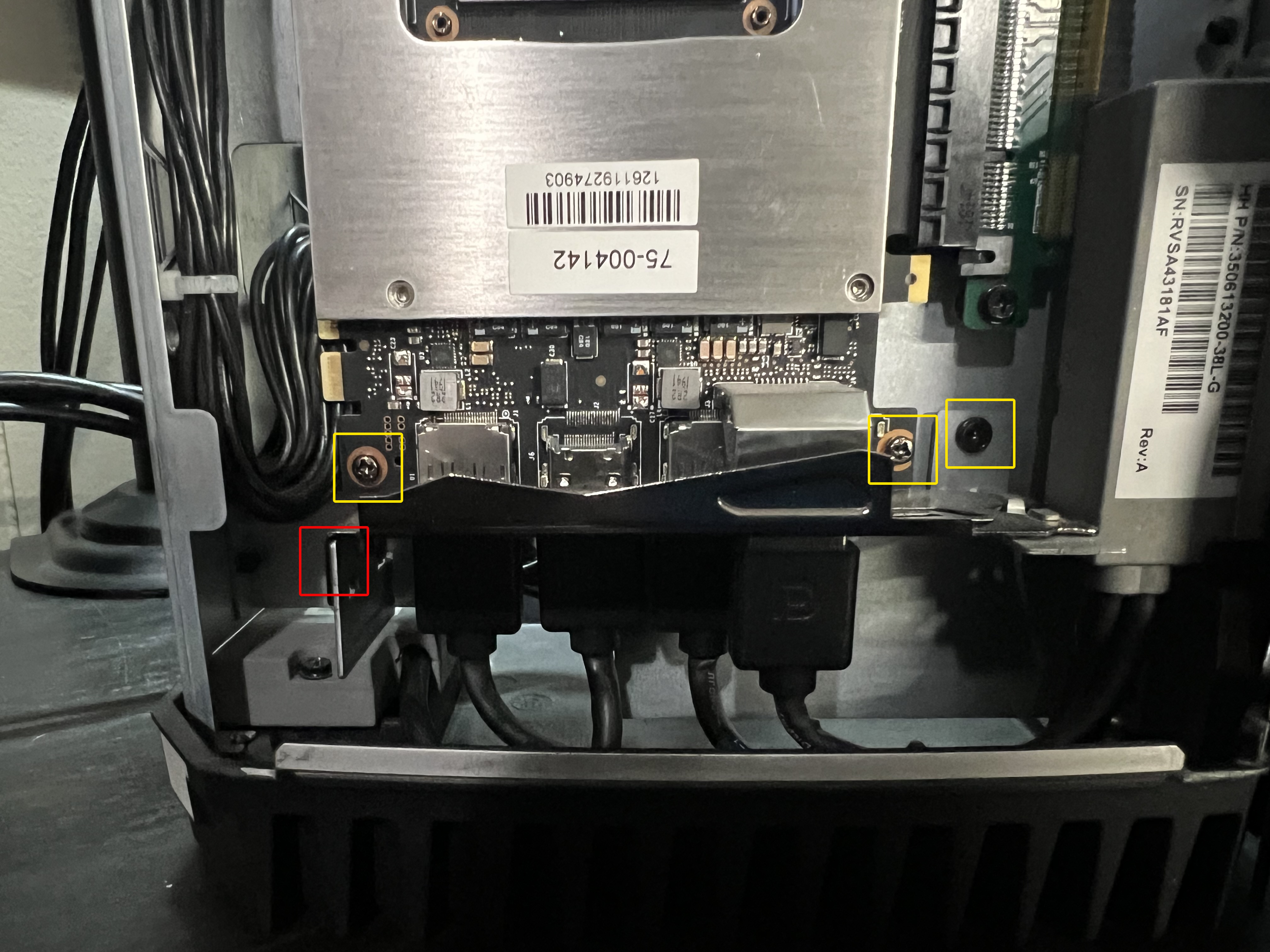

Снимите четыре указанных винта, крепящих GPU к дну корпуса. Винт в нижнем левом углу, помеченный красным, указывает на винт, удерживающий крепление на корпусе. Это не указание на болт-рукоятку, удерживающий карту в слоте PCIe.
Затем снимите два указанных винта сверху, удерживающих GPU.
После снятия этих винтов, отсоедините карту от кабеля подъемника PCIe, как показано ниже.
После того как карта свободна от кабеля подъемника PCIe, сдвиньте карту вправо и отсоедините разъемы питания PCIe.

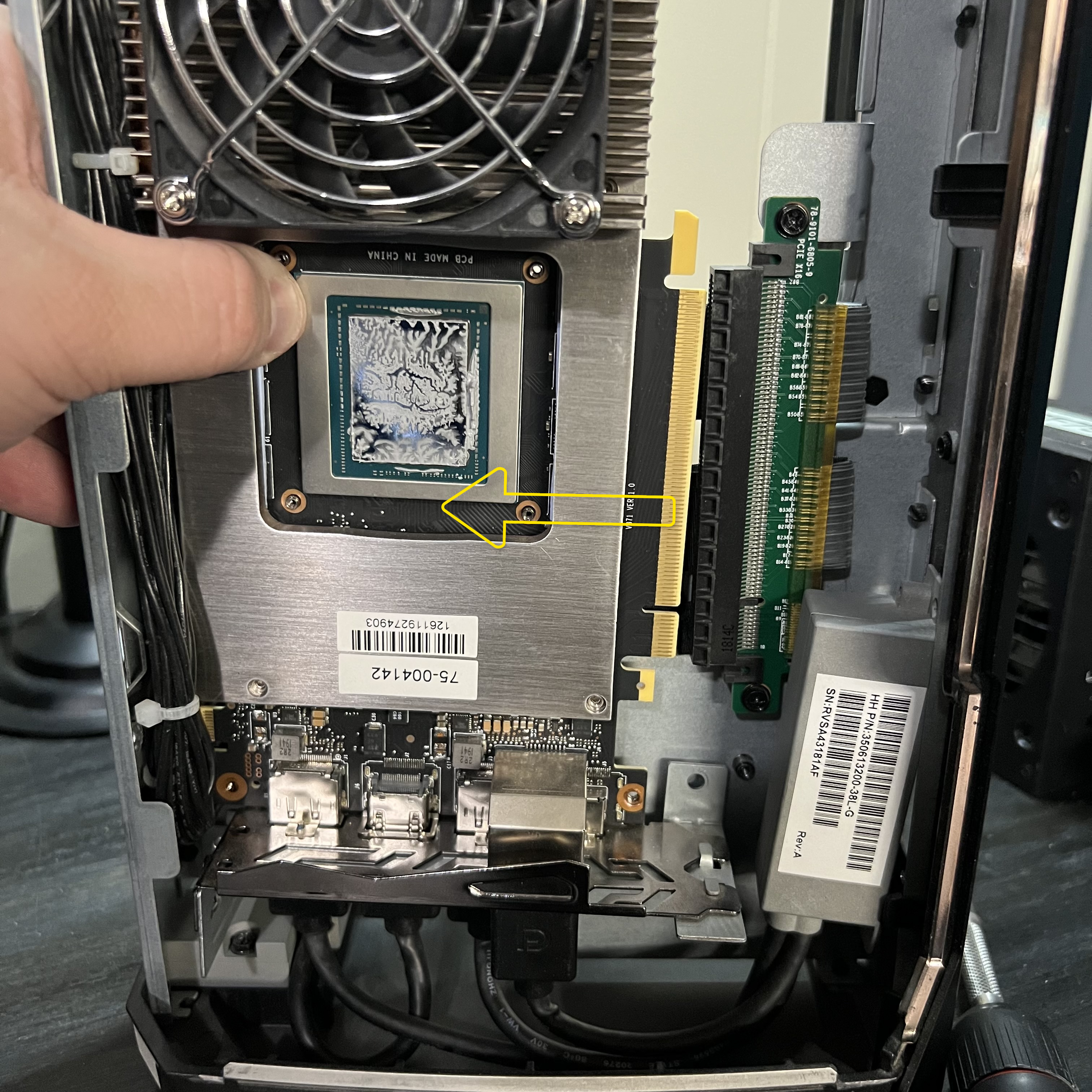

Теперь карту можно повернуть аналогично боковой панели. Есть несколько кабелей дисплея, подключенных, поэтому карта должна быть удалена вместе с кронштейном PCIE. Один из этих кабелей может идти к передней части корпуса. Поэтому предпочтительнее удалить кулер GPU AIO.

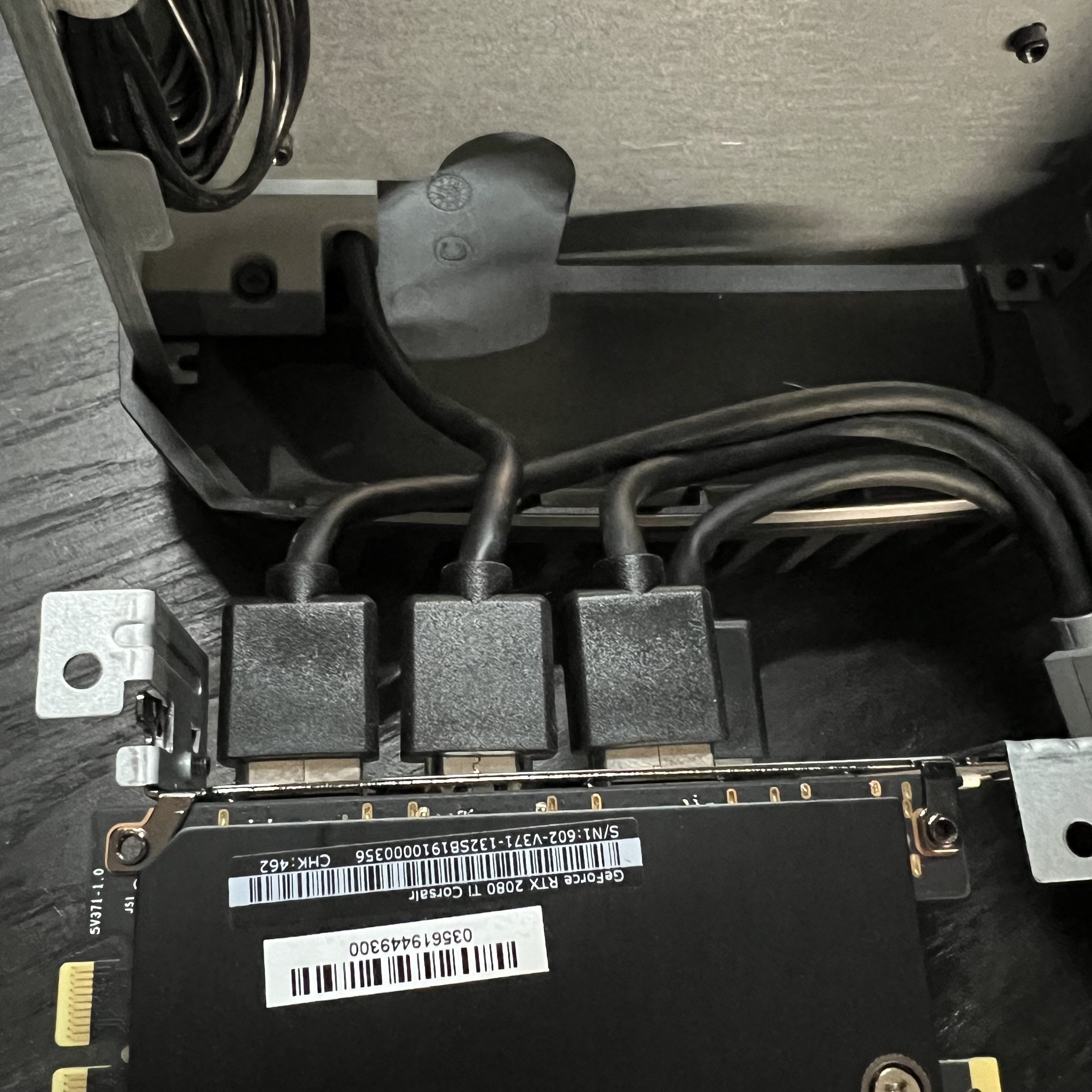

Если вы сняли кулер, эти кабели дисплея могут оставаться подключенными, но убедитесь, что их не тянут, так как это может повредить видеокарту или сами кабели.
Шаг 6: Доступ к M.2
После удаления видеокарты вы наконец-то сможете увидеть разъем M.2 на задней стороне материнской платы. На некоторых платах разъем может быть расположен так, что его можно достичь, в то время как на других потребуется удалить кабель PCIe Riser, чтобы достать винт или диск в разъеме M.2.

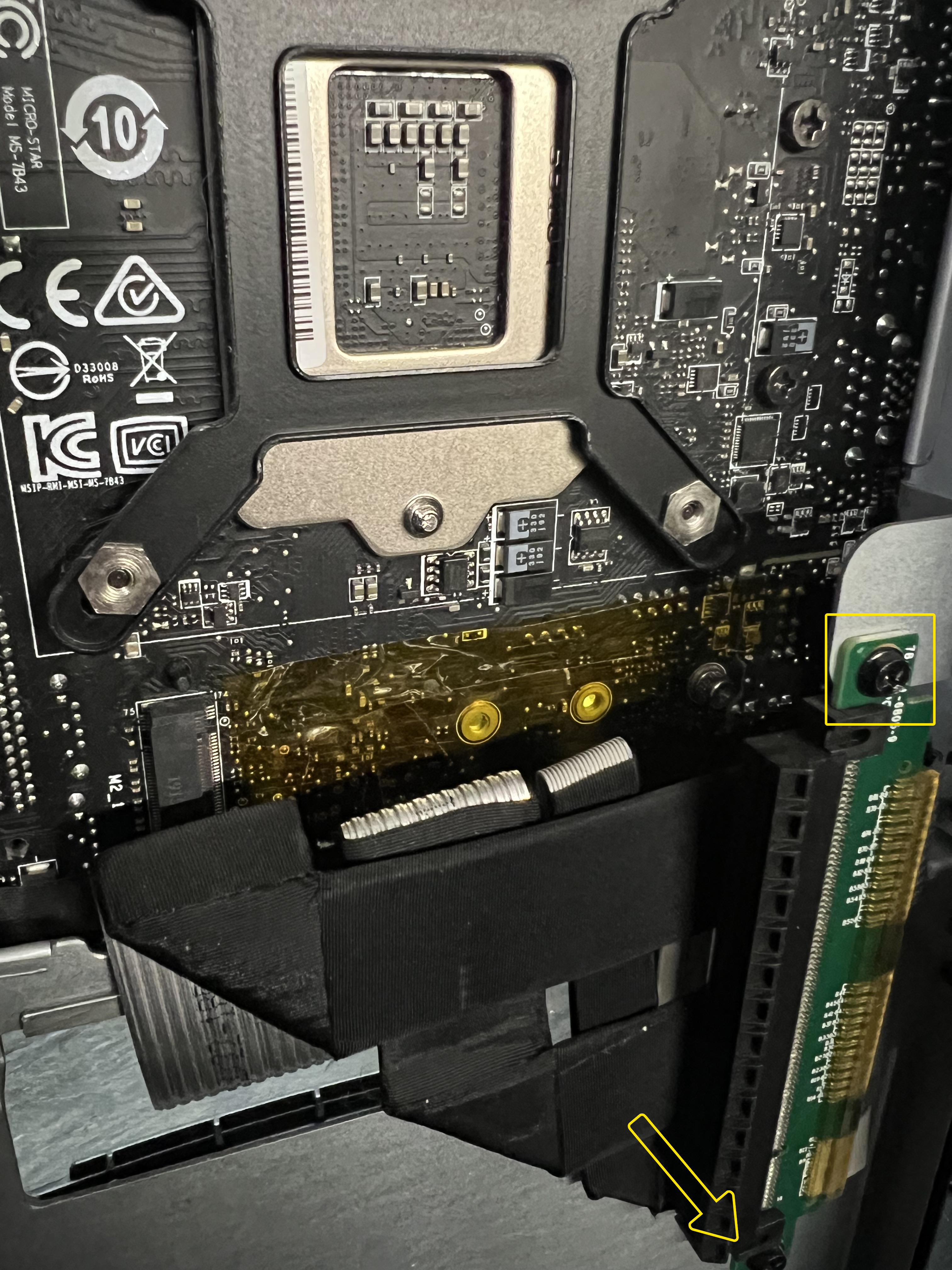

Снимите два указанных винта, чтобы достать винт крепления M.2 и получить доступ к порту M.2.

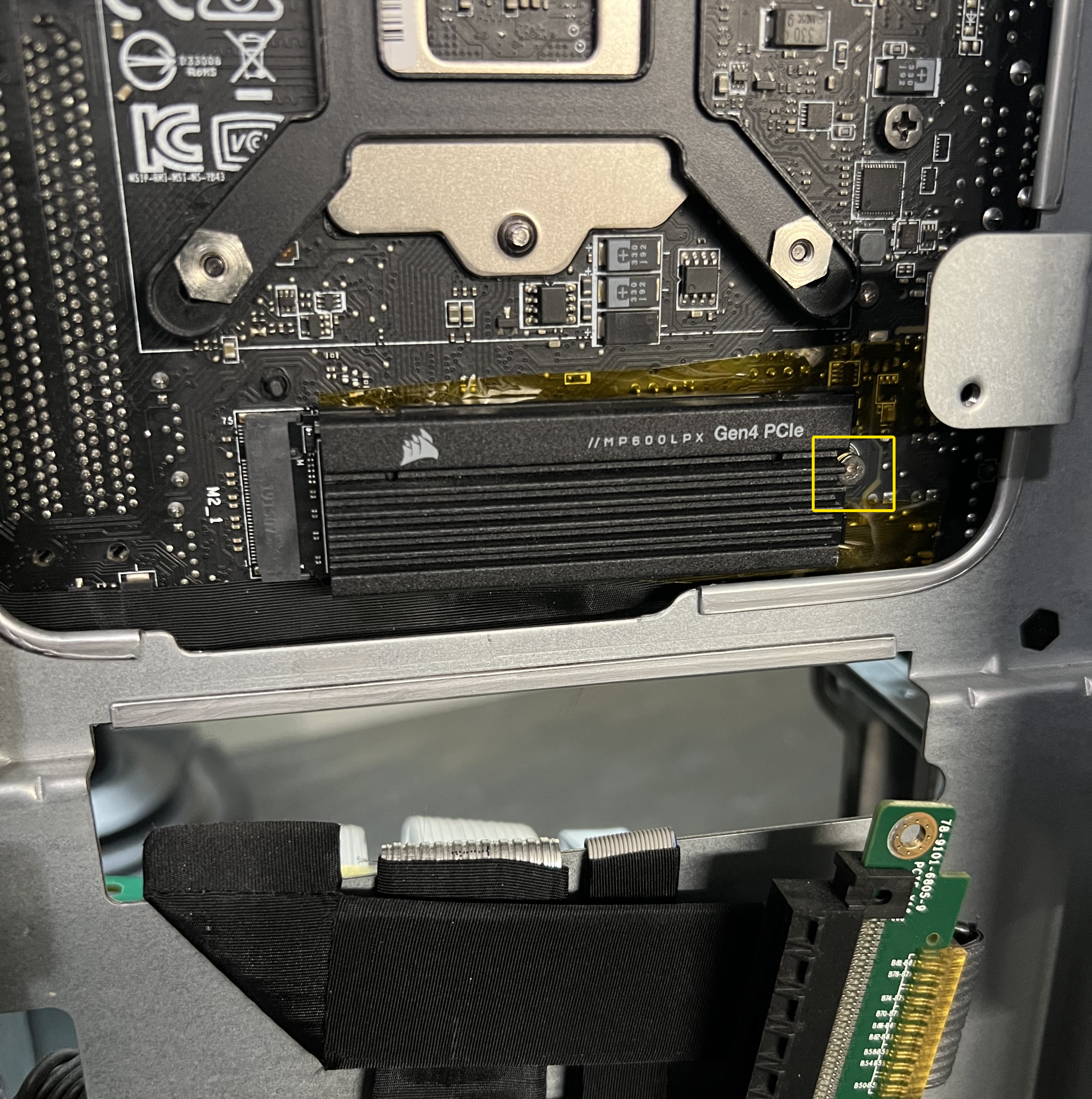

После удаления кабеля PCIe Riser мы можем достать винт крепления SSD, указанный ниже. Снимите его и замените диск.
Примечания по повторной сборке системы
И вот, вы закончили! Поздравляем, вы заменили SSD в вашем Corsair One. Далее процесс будет состоять из повторения каждого шага в обратном порядке. Обратитесь к Советам и лучшим практикам в начале руководства, чтобы упростить повторную сборку.
Если вы сняли GPU AIO Cooler на Шаге 4....

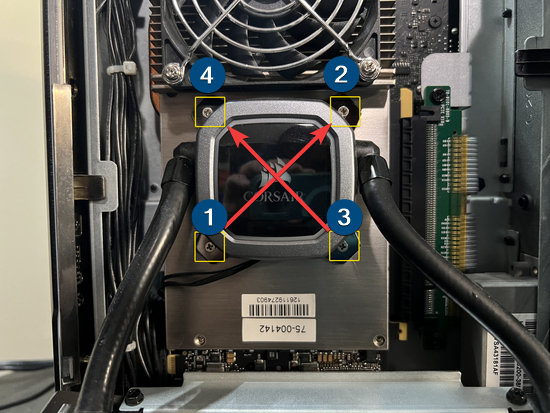

Наиболее рекомендуется использовать крестообразную схему для предотвращения повреждения GPU. При повторной установке кулера вам следует удалить любую термопасту и нанести новую перед установкой.
Заменяйте каждый винт поочередно и завертывайте несколько оборотов, прежде чем перейти к винту по диагонали от корпуса насоса. Повторяйте это, пока все 4 винта не будут затянуты.
Для полного затягивания этих винтов не требуется прилагать много усилий. Остановитесь, когда они больше не будут поворачиваться с помощью отвертки и ваших пальцев.
