Установка кулера Pro XT или Platinum

Большинство новых жидкостных кулеров Corsair совместимы с разъемом AM4 от AMD сразу после распаковки. Вам не нужно использовать комплект крепления AM4 AMD Retention Bracket Kit, если у вас есть один из следующих кулеров:

• iCUE H100i Elite Capellix
• iCUE H115i Elite Capellix
• iCUE H150i Elite Capellix
• iCUE H100i Pro XT
• iCUE H115i Pro XT
• iCUE H150i Pro XT
• H100i Platinum
• H115i Platinum
• H100i Platinum SE
• H100x
• H60 (модель 2018 года)

Для установки вашего кулера в систему AM4 вам понадобится следующее оборудование:

• 1 кронштейн для установки на AM4 (L)
• 2 клипсы для винтов AMD (D)
• 2 болта с резьбой (E)

Для установки кулера с использованием разъема AM4:

1. Снимите предустановленный кронштейн Intel с кулера.
2. Установите кронштейн AMD, вставив обе стороны в паз на насосе.
   • Убедитесь, что кронштейн равномерно закреплен со всех сторон перед установкой кулера.
3. Установите клипсы для винтов AMD в кронштейн и закрепите их болтами с резьбой.
   • НЕ затягивайте болты с резьбой до конца. Вам нужно оставить достаточный зазор, чтобы пропустить петли клипс через крючки удерживающего клипсу кронштейна.

4. Выровняйте ваш кронштейн с заводскими клипсами крепления AMD и установите кулер, пропустив петли клипс через крючки удерживающего клипсу.

5. Затяните болты с резьбой, пока кулер не будет надежно закреплен.
   • НЕ перетягивайте болты с резьбой. Это может повредить крючки удерживающего клипсу кронштейна.

Если вы хотите увидеть диаграммы или более подробные инструкции по установке, обратитесь к руководству пользователя вашего кулера. Если вы не можете найти руководство пользователя, вы можете использовать это руководство для H100i Platinum.

Вы также можете посмотреть наше видео по установке кулеров:

Установка кулера Hydro или Pro

Старые модели не совместимы сразу после распаковки, но вы можете использовать следующие кулеры с разъемом AM4, если у вас также есть комплект крепления AM4 AMD Retention Bracket Kit:

• H50
• H55
• H75
• H80i v2 (H80i GT)
• H90
• H100i v2 (H100i GTX)
• H105
• H110i GTX
• H115i

Вот что включено в комплект крепления AM4 AMD Retention Bracket Kit:

• (1) Крепление AM4 для круглых насосов

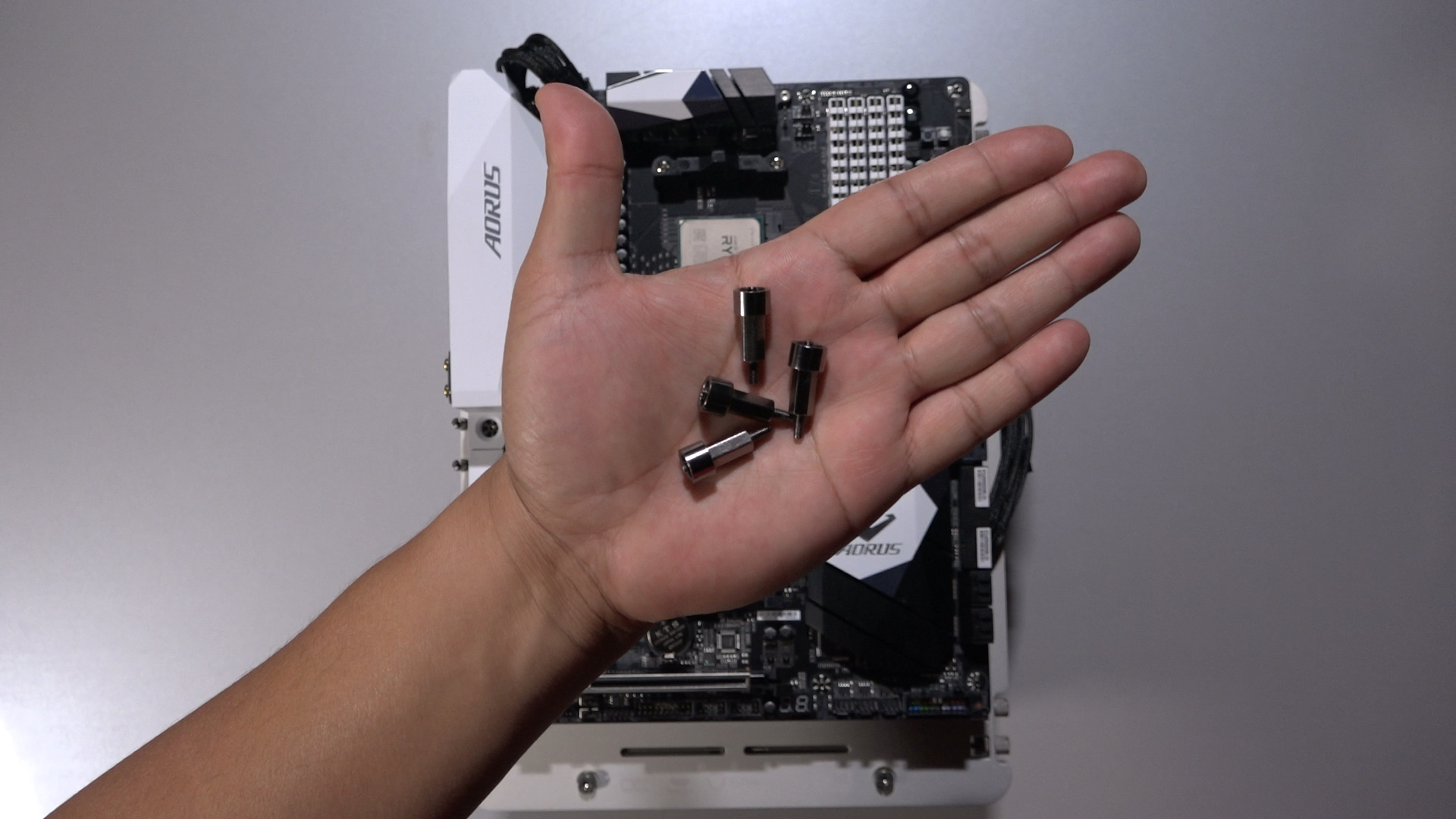

• (4x) Втулочные стойки



• (4x) Болты-гайки


Инструкции по установке комплекта крепления AMD AM4:

1. Снимите стандартные крепления AMD с лицевой стороны материнской платы.
2. Вставьте втулочные стойки AM4 в оригинальную заднюю пластину AMD, с втулками вниз.
3. Замените стандартное крепление Intel на вашем кулере серии Hydro на крепление AMD, предоставленное в комплекте.
4. Затем продолжайте установку вашего типичного кулера серии Hydro (не забудьте подключить кабели питания и USB).

Для получения дополнительной информации обратитесь к руководству пользователя или посетите наши форумы!
