Нужна помощь в установке вашего жидкостного ЦП-кулера iCUE Elite Capellix? У нас есть видео- и письменные инструкции, которые помогут вам. Эти инструкции применимы к разъемам Intel.

Вы также можете найти PDF-файл руководства по инструкции здесь.

Видеоинструкции

Шаг 1: Подготовьте разъем материнской платы

Если у вас разъем LGA 11XX / 12XX, вам потребуется установить в комплекте поставляемую заднюю пластину Intel и стойки LGA 11XX / 12XX.

Если у вас разъем LGA 2011, 2011-3 или 2066, вам не нужно устанавливать заднюю пластину. Вам нужно только установить соответствующие стойки.

Для подготовки разъема материнской платы выполните следующее:

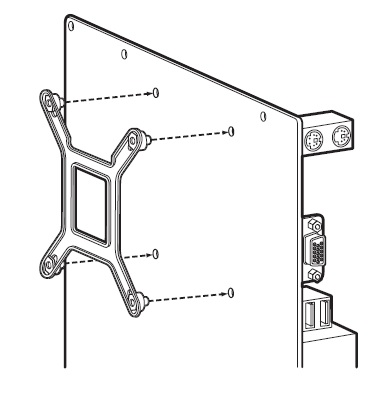

1. Установите заднюю пластину Intel, если ваша материнская плата этого требует.

2. Установите 4 винта стоек Intel на вашу материнскую плату. Убедитесь, что все 4 винта затянуты до упора.


Шаг 2: Установите кулер

Как только стойки установлены на вашей материнской плате, пришло время установить кулер.

ПРИМЕЧАНИЕ: Головка вашего насоса кулера должна уже иметь нанесенную термопасту. Если вы хотите использовать свою термопасту, убедитесь, что вы тщательно очистили холодный план насоса и интегрированный тепловой распределитель (IHS) вашего процессора изопропиловым спиртом и безворсовой тканью.

1. Установите вентиляторы и радиатор в вашу систему ПК.
   • Используйте поставляемые шайбы при закреплении винтов за пределами корпуса ПК.
2. Выровняйте кронштейны головки насоса с четырьмя винтами стоек на вашей материнской плате.
3. Затяните болты-рычаги стоек до упора, пока головка насоса не будет зафиксирована.
4. Подключите кабель оборотов насоса к разъему CPU_FAN на вашей материнской плате.
   • Также следует проложить кабели от головки насоса к задней части вашей системы.

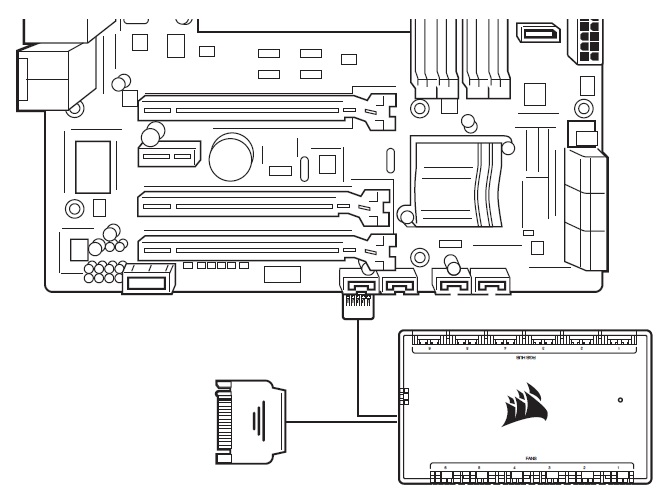

Шаг 3: Подключите вентиляторы и насос к iCUE Commander CORE

Как только ваш кулер установлен на материнской плате, пришло время подключить вентиляторы и насос к iCUE Commander CORE.

1. Найдите подходящее место на вашей системе, где можно установить iCUE Commander CORE.
2. Установите ваш Commander CORE, используя двусторонний скотч.
3. Подключите 24-контактный кабель Elite Capellix к соответствующему порту на вашем Commander CORE.
4. Подключите кабели PWM и LED вентиляторов к Commander CORE.
   • ПРИМЕЧАНИЕ: Commander CORE может поддерживать до 6 вентиляторов CORSAIR PWM RGB.
5. Подключите кабель USB Commander CORE к доступному разъему USB 2.0 на вашей материнской плате.
6. Подключите кабель питания насоса к разъему питания SATA от вашего блока питания.
