Нужна помощь в установке вашего жидкостного ЦП кулера iCUE Elite Capellix? У нас есть видео- и письменные инструкции, которые помогут вам. Эти инструкции применимы к разъемам AMD.

Вы также можете найти PDF-файл инструкции здесь.

Видеоинструкции

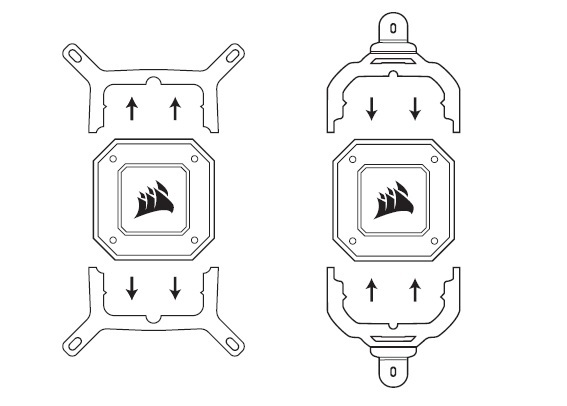

Шаг 1: Замена установленного зажима

Elite Capellix поставляется с установленным зажимом для Intel. Вам нужно заменить зажим на зажим для AMD, чтобы правильно установить насос вашего кулера.

1. Снимите установленный зажим для Intel с головки насоса.
2. Установите зажим для AMD, вставив обе стороны в паз на насосе.
   • Убедитесь, что зажим равномерно закреплен со всех сторон перед установкой вашего кулера.

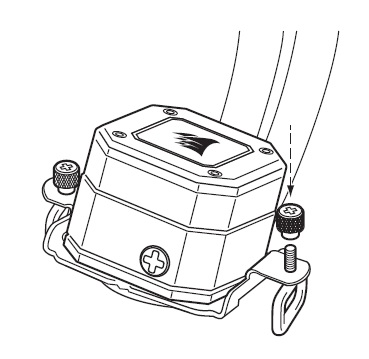

3. Установите винтовые зажимы для AMD в зажим и слегка закрепите их с помощью ручек.
   • НЕ затягивайте ручки до конца. Вам нужно оставить достаточный зазор, чтобы зажимы можно было надеть на крючки крепления.


Шаг 2: Установка кулера

После замены зажимов вы можете установить ваш кулер в систему ПК.

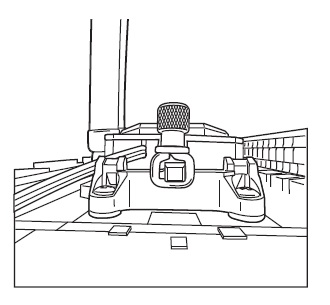

1. Выровняйте зажим с установочными зажимами AMD и установите кулер, надев петли винтовых зажимов на крючки крепления.

2. Затяните ручки до тех пор, пока кулер не будет надежно закреплен.
   • НЕ перетягивайте ручки. Это повредит крючки крепления.
3. Подключите кабель оборотов насоса к разъему CPU_FAN на материнской плате.
   • Также проложите кабели от головки насоса к задней части системы.

Шаг 3: Подключение вентиляторов и насоса к iCUE Commander CORE

После установки вашего кулера на материнскую плату пришло время подключить вентиляторы и насос к iCUE Commander CORE.

1. Найдите подходящее место на вашей системе, где можно установить iCUE Commander CORE.
2. Установите ваш Commander CORE с помощью двустороннего скотча.
3. Подключите 24-пиновый кабель Elite Capellix к соответствующему порту на вашем Commander CORE.
4. Подключите кабели PWM и LED вентиляторов к Commander CORE.
   • ПРИМЕЧАНИЕ: Commander CORE может поддерживать до 6 вентиляторов CORSAIR PWN RGB.
5. Подключите кабель USB Commander CORE к доступному разъему USB 2.0 на материнской плате.
6. Подключите кабель питания насоса к разъему питания SATA от блока питания.
