Как установить подсветку треугольников LC100 для корпуса

С CORSAIR LC100 Case Accent Lighting Triangles вы можете дополнительно настроить свой ПК с помощью девяти взаимосвязанных и настраиваемых мини-панелей RGB-подсветки. В этой статье содержатся инструкции и видео о том, как установить LC100.

Убедитесь, что ваше программное обеспечение iCUE обновлено до последней версии перед установкой.

Треугольники LC100 не предназначены для горячей замены, и треугольники не должны удаляться или добавляться вместе при включенной системе.

• Что включено
• Установка LC100
• Настройка LC100 в iCUE
• Видеоинструкции

Что включено

Убедитесь, что у вас есть следующие компоненты из вашей покупки:

• 1x главный треугольник LC100
• 8x дополнительных треугольников LC100
• Соединительные стержни диаметром 4 мм
• Соединительные стержни диаметром 5,5 мм
• 1x контроллер Lighting Node Pro (включается только в стартовый комплект)

Установка LC100

Прежде чем начать установку, убедитесь, что ваша компьютерная система выключена. После этого следуйте инструкциям ниже:

1. Установите главный треугольник LC100 на стальную поверхность в вашем корпусе.

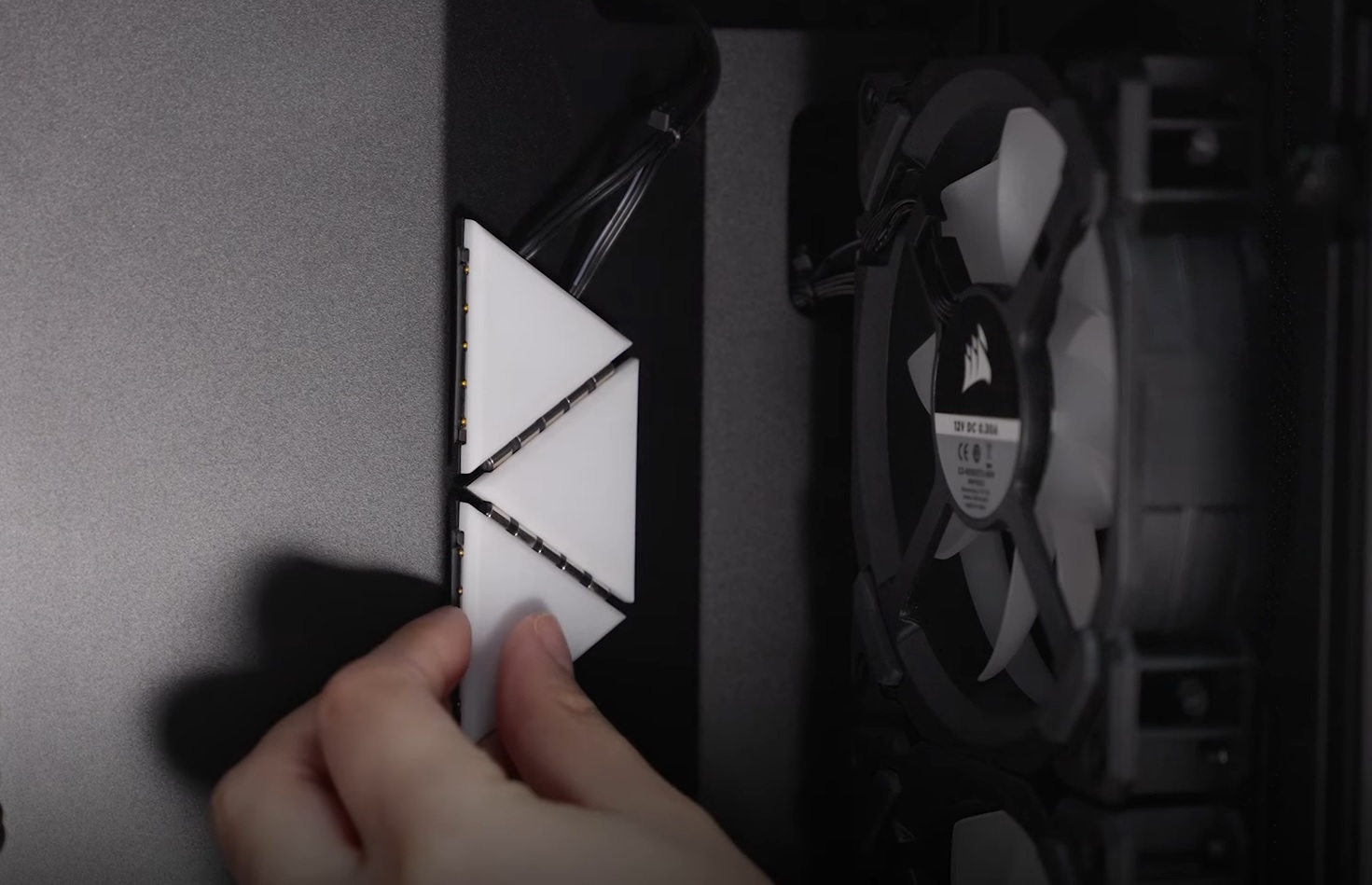

2. Используйте соединительные стержни диаметром 4 мм или 5,5 мм, чтобы соединить дополнительные треугольники с главным треугольником в любой форме, которую вы хотите.
   • Соединительные стержни диаметром 5,5 мм используются для изгиба дополнительных треугольников вокруг угла под прямым углом 90 градусов.
   • До 18 дополнительных треугольников, питаемых 2 главными треугольниками, могут быть управляемы одним RGB-контроллером.



3. Подключите 3-контактный разъем питания RGB главного треугольника к вашему RGB-контроллеру.
4. Подключите разъем питания SATA главного треугольника к блоку питания.
5. Подключите USB и разъем питания SATA вашего RGB-контроллера, если вы еще этого не сделали.

Настройка LC100 в iCUE

Как только вы закончите установку LC100 в вашей системе, пришло время использовать iCUE для настройки RGB-подсветки. Убедитесь, что прошивка iCUE и вашего LC100 обновлены до последних версий.

1. Откройте iCUE.

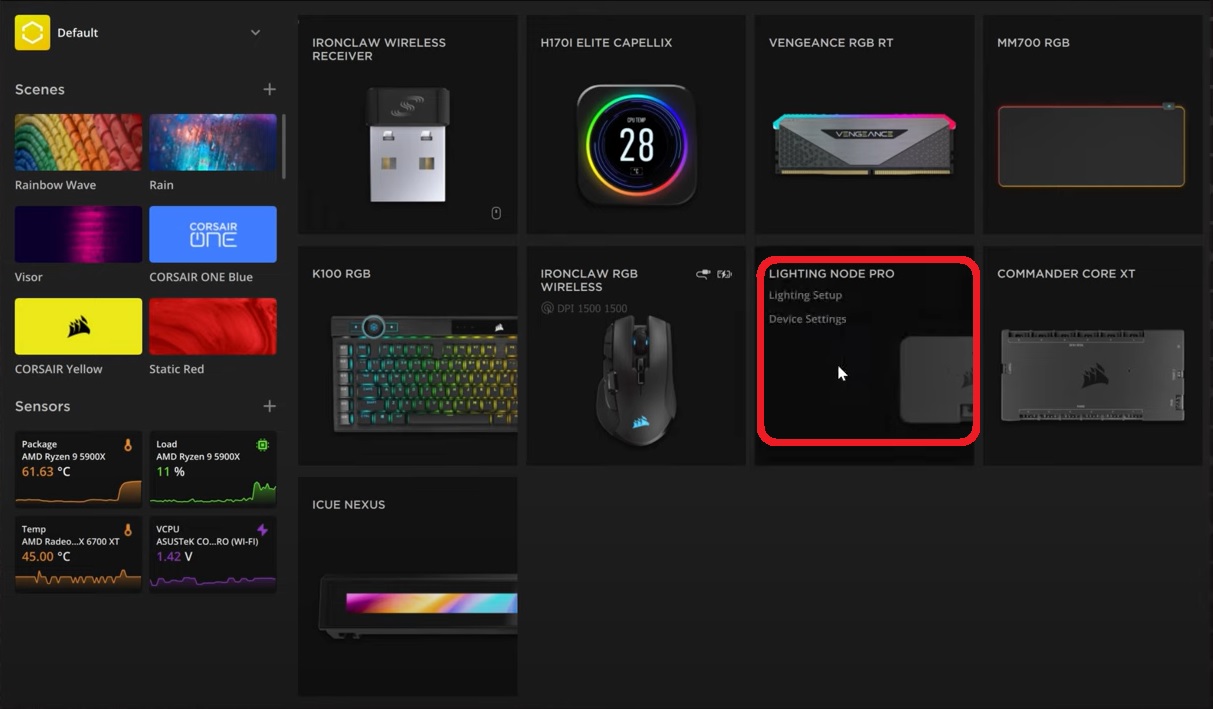

2. Выберите свой RGB-контроллер на домашнем экране и нажмите Настройка подсветки.

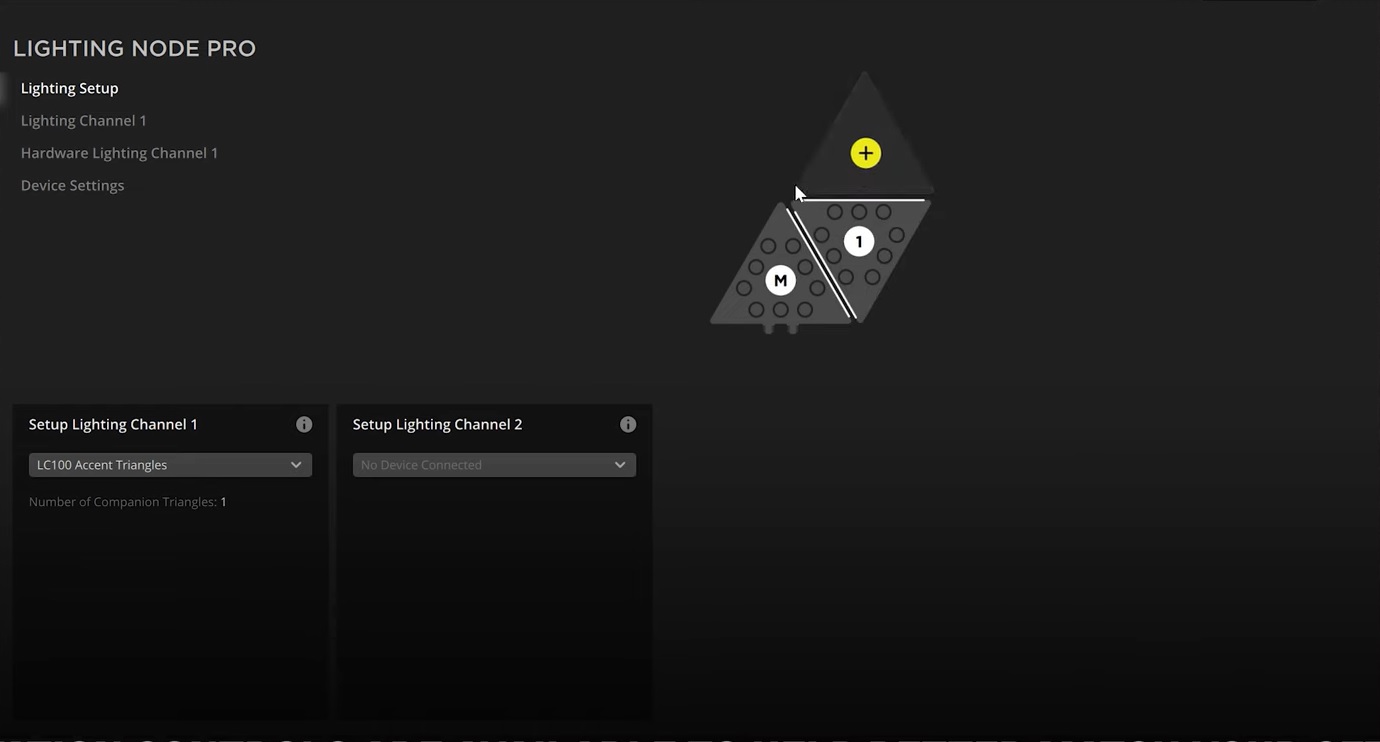

3. Выберите LC100 Accent Triangles в выпадающем меню канала подсветки, к которому вы подключили LC100.
4. На экране предварительного просмотра добавьте и перемещайте треугольники, чтобы соответствовать конфигурации вашего LC100.



5. Выберите Канал подсветки в левом меню.

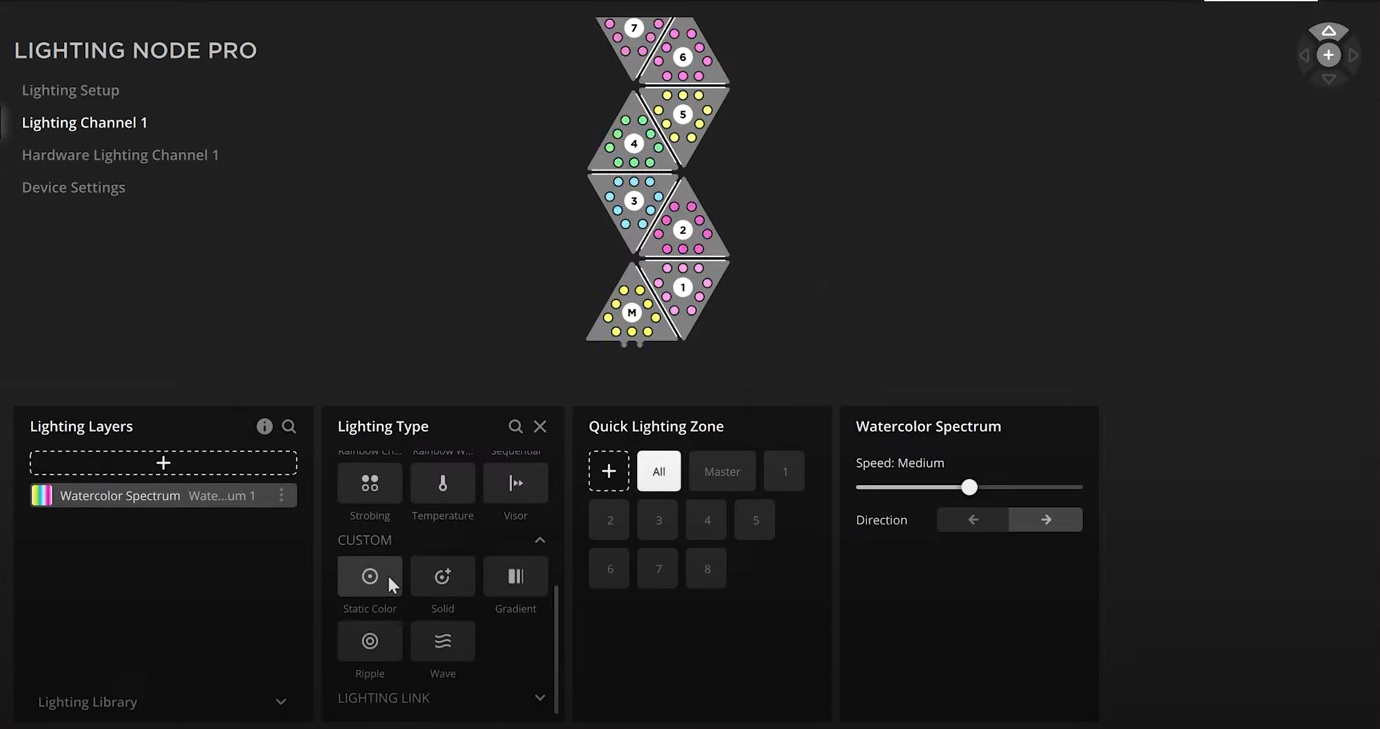

6. Нажмите кнопку + в Слои подсветкидля создания нового слоя подсветки для вашего LC100.
7. Используйте параметры для настройки желаемых эффектов подсветки для вашего LC100.
   • ПРИМЕЧАНИЕ: Если вы выберете эффект LIGHTING LINK, эффект подсветки будет применен ко всем устройствам, совместимым с iCUE, подключенным к вашему ПК.


Видеоинструкции
