iCUE RGB ELITE: Как установить ваш жидкостный процессорный кулер iCUE RGB ELITE

Эта статья поможет вам настроить жидкостное ЦП-охлаждение серии ELITE в вашей ПК-системе.

Примечание: Жидкостное ЦП-охлаждение iCUE RGB ELITE поставляется с установленным заранее креплением Intel. Если у вас система AMD, вам потребуется заменить крепление на совместимое с AMD.

Видеоинструкции

Шаг первый: Подготовка радиатора

Первое, что нужно сделать, это определить расположение радиатора вашего охладителя в системе и ориентацию ваших вентиляторов. Если вам нужна помощь в определении способа установки радиатора, вы можете посмотреть нашу статью о идеальном расположении радиатора.

После того, как вы решили, как установить радиатор и как ориентировать вентиляторы, установите вентиляторы на радиатор и используйте предоставленные винты, чтобы закрепить их на месте.

Шаг второй: Подготовка насосной головки

Насосная головка жидкостного ЦП-охлаждения iCUE RGB ELITE поставляется с установленным заранее креплением Intel. Если вы используете систему AMD, вам нужно заменить крепление на совместимое с AMD.

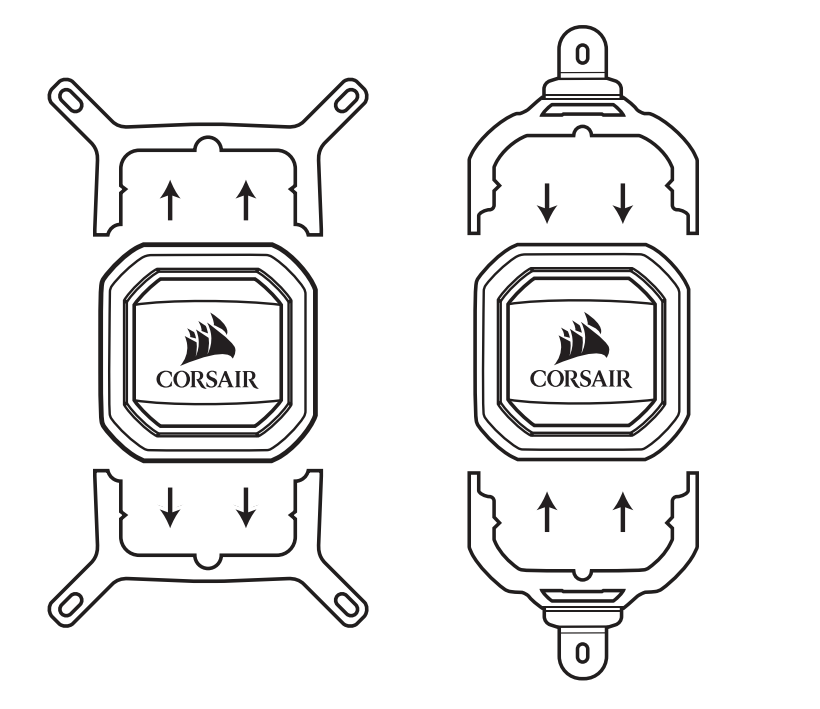

Для установки креплений AMD на насосную головку:

1. Снимите пластиковую крышку с термопасты с насосной головки.
2. Снимите две половины крепления Intel с насосной головки.
3. Вставьте две половины крепления AMD в насосную головку.
   • Примечание: Убедитесь, что вы не касаетесь и не размазываете термопасту на насосной головке.


Шаг третий: Установка задней пластины

Когда на вашей насосной головке установлено соответствующее крепление, пришло время подготовить заднюю пластину.

Если у вас система Intel:

1. Снимите защитную пленку сзади Intel задней пластины.
2. Выровняйте заднюю пластину с отверстиями крепления на задней стороне материнской платы.
3. Прикрепите заднюю пластину к задней стороне материнской платы.

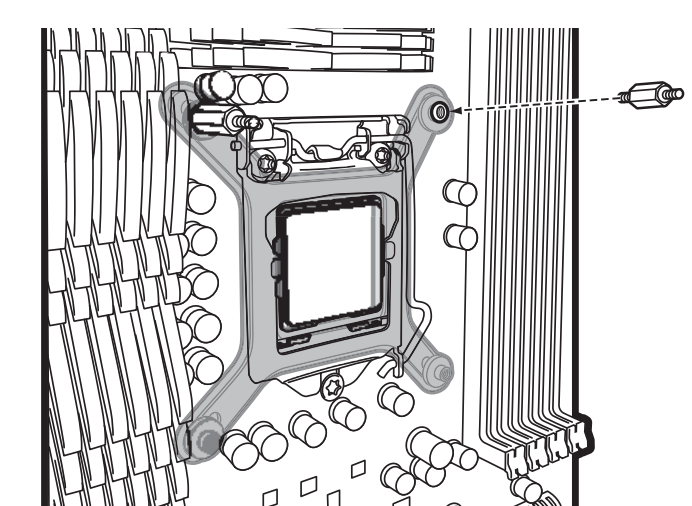

4. Установите предоставленные стойки, закрутив их на стойки крепления задней пластины через переднюю сторону материнской платы.


Если у вас система AMD:

1. Отверните и снимите пластиковые крепежные клипсы на гнезде материнской платы.
2. Прикрепите стандартную заднюю пластину AM4 на заднюю сторону материнской платы.
3. Установите предоставленные стойки, закрутив их на стойки крепления задней пластины через переднюю сторону материнской платы.

Шаг четвертый: Установка радиатора и насосной головки

Когда вы установили заднюю пластину на материнскую плату, пришло время установить радиатор и насосную головку на ЦП:

1. Установите радиатор в желаемом месте в вашей системе.
2. Закрепите радиатор, используя предоставленные винты.
3. Установите насосную головку на ЦП, выровняв отверстия крепления с установленными вами стойками на материнской плате.
4. Установите предоставленные винты с резьбой на стойки, а затем затяните их, чтобы закрепить насосную головку на ЦП.

Шаг пятый: Подключение необходимых кабелей

После установки радиатора и насоса в систему, последним шагом будет подключение всех необходимых кабелей, чтобы вы могли настроить параметры вашего охлаждения в iCUE.

1. Подключите USB-C кабель охладителя к насосу.



2. Проложите другие концы кабеля за заднюю панель вашей материнской платы.
3. Подключите каждый вентилятор на радиаторе к разветвителю PWM вентиляторов охладителя.

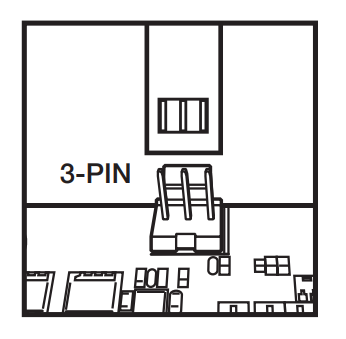

4. Подключите кабель оборотов насоса к разъему CPU_FAN на вашей материнской плате.



5. Подключите кабель данных к внутреннему разъему USB 2.0 на вашей материнской плате.
6. Подключите кабель питания насоса к доступному разъему питания SATA.

После подключения всех необходимых кабелей включите систему.

Убедитесь, что у вас установлен и обновлен до последней версии iCUE. Если вы правильно установили охладитель, вы должны увидеть его на главном экране iCUE.
