Den här guiden är till för att byta en M.2 SSD som är monterad på baksidan av Corsair One-moderkort. Den garanterar inte att det finns ett M.2 på baksidan av moderkortet, eftersom inte alla Corsair One-system har ett M.2 på baksidan av kortet.
- Innan du börjar
- Tips och bästa praxis
- Hur du får åtkomst till SSD
- Anteckningar för återmontering av systemet
Innan du börjar
För denna process behöver du följande:
- PH2 Phillips skruvmejsel
- PH1 Phillips skruvmejsel (De flesta verktygssatser för skruvmejsel kommer att ha lämpliga bitar eller drivare.)
- Sidknipor, trådsax eller sax (För att klippa förinstallerade buntband)
- Värmepasta
- Pincett (Vissa ställen är svåra att nå för hand)
- Buntband
- Bord eller fast yta att arbeta på. (Matta rekommenderas inte)
Även om det inte förlorar din Corsair Limited Warranty att öppna systemet, kommer eventuella skador som orsakas av användaren inte att täckas under garantin. Använd lämpliga verktyg för uppgiften och arbeta på en stabil yta med utrymme för att placera komponenter medan du arbetar.
Tips och bästa praxis
I varje steg i reparationsprocessen rekommenderas det starkt att du tar en bild som liknar de bilder som tillhandahålls. När du tar bort skruvar kan du också placera dem i en bricka eller påse märkt för det steg de tas bort från. Detta kan säkerställa att du har referenser till varje steg för ditt exakta system och hjälper dig att komma ihåg var skruvarna går när du monterar systemet igen.
Det kan finnas kabelbindningar att ta bort när du öppnar systemet för denna reparation, men vissa system har ingen kabelbindningar att ta bort. Systemet som användes för denna guide hade ingen kabelbindningar att ta bort. När du monterar systemet igen kan du välja att installera om eventuella kabelbindningar som du var tvungen att ta bort, men detta är inte obligatoriskt.
Steg 4rekommenderas starkt, men är inte obligatorisk. Detta innebär att ta bort GPU AIO-blocket från grafikkortet, rensa av den nuvarande värmepasta från det, applicera ny värmepasta och sätta tillbaka AIO-blocket. Detta hjälper till att hålla ditt systems kylning vid sin bästa prestanda.
Så får du åtkomst till SSD-enheten

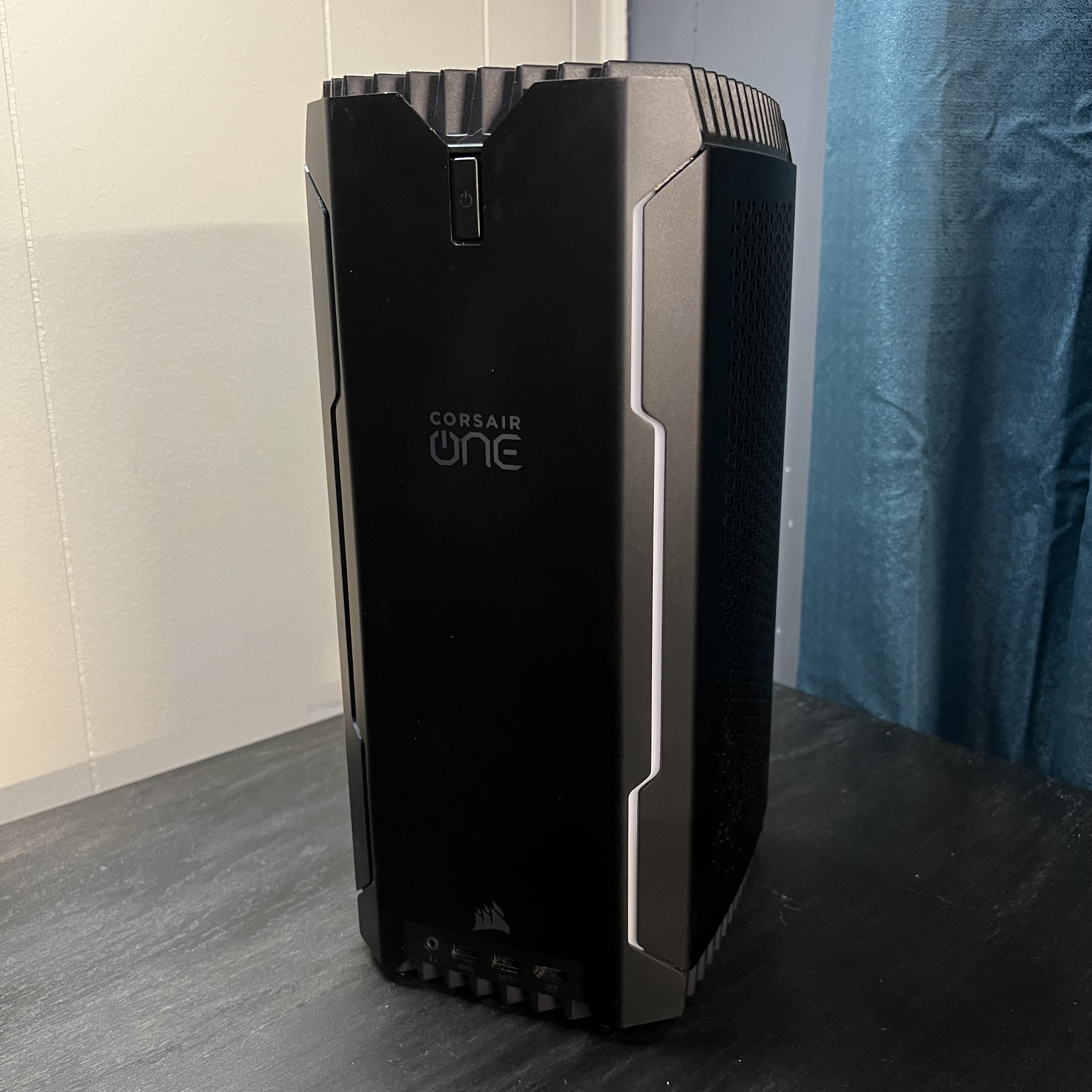

Steg 1: Förbered din arbetsyta och system.
Det rekommenderas starkt att inte utföra något av detta arbete på mattor, lösa mattor eller glaspulpeter. Stora musmattor på ett skrivbord eller på ett träskrivbord föredras. Se till att alla antenner, USB-donglar och kontaktdon tas bort.
Steg 2: Ta bort det övre gallret.

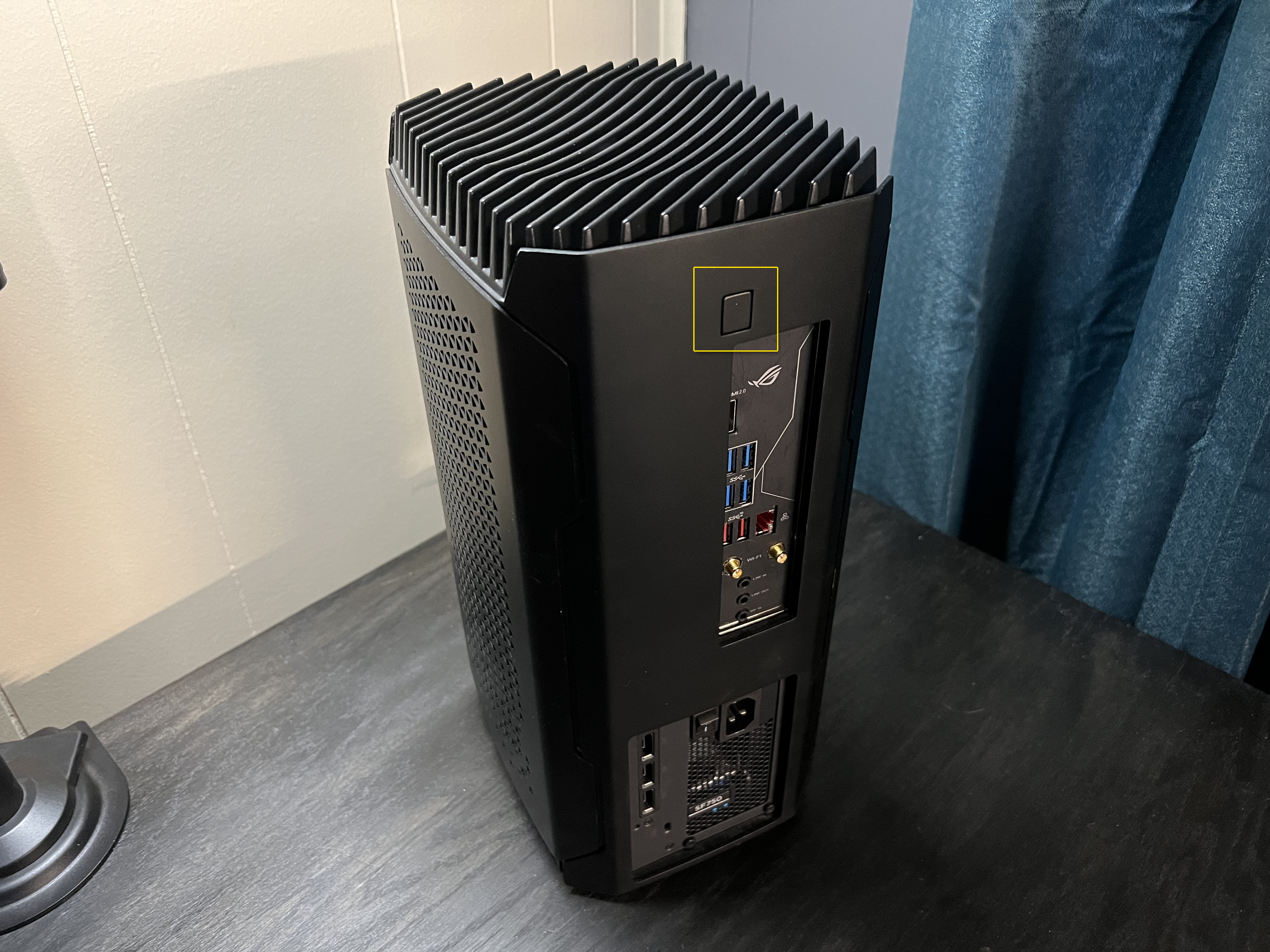

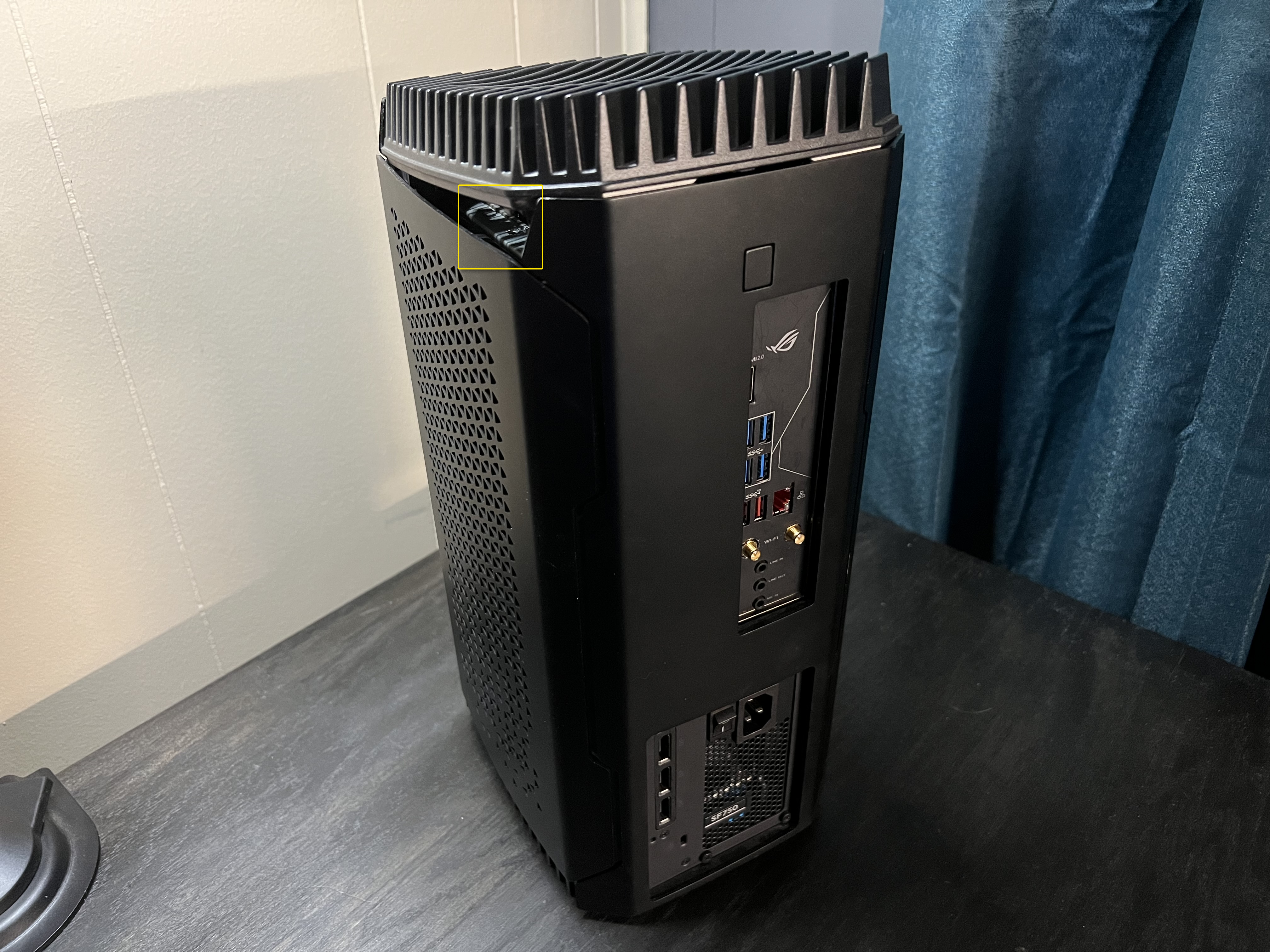

Det övre gallret höjs upp något när det trycks tillräckligt. När det övre gallret har släppts lyfter du upp gallret.

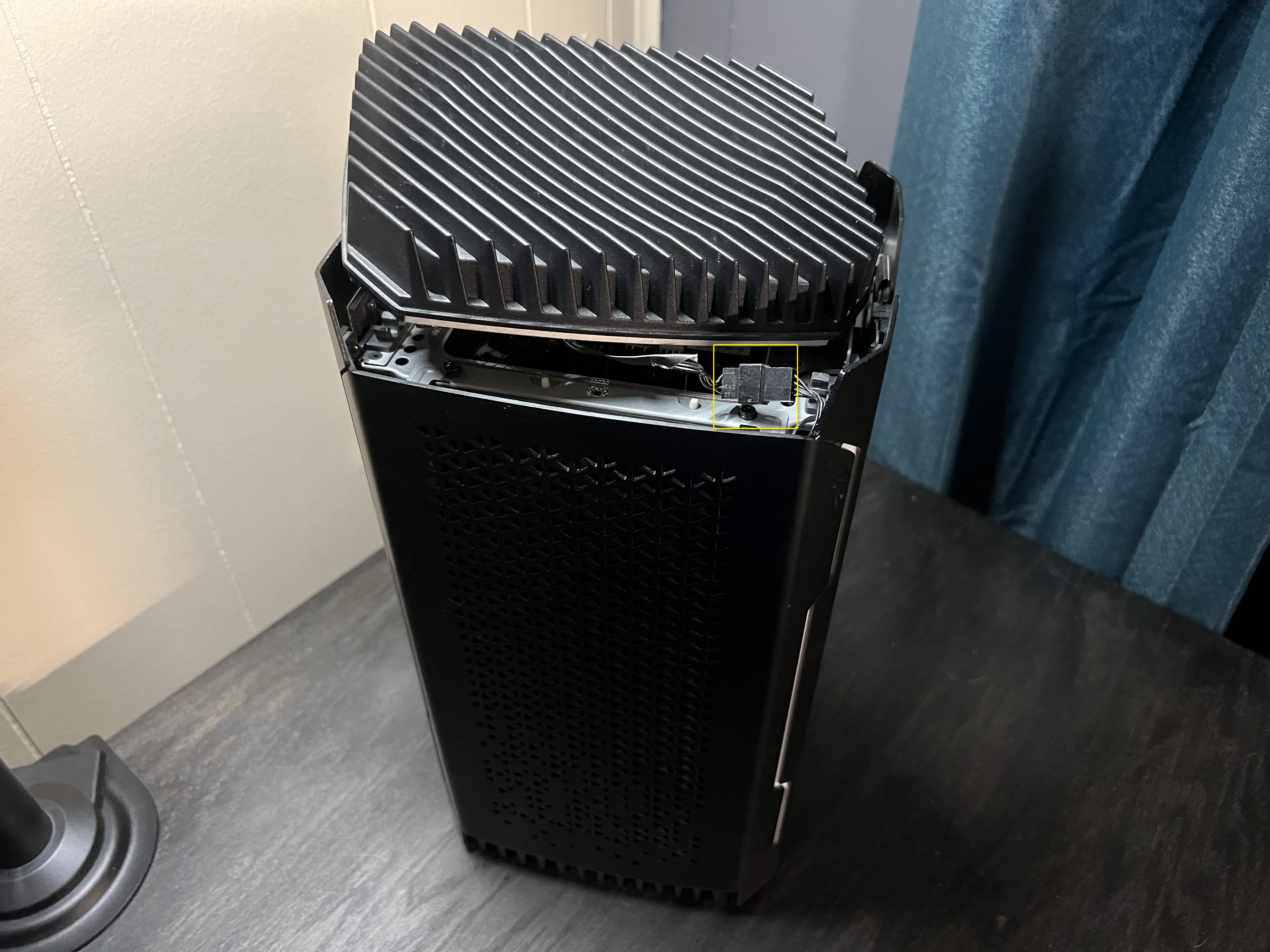

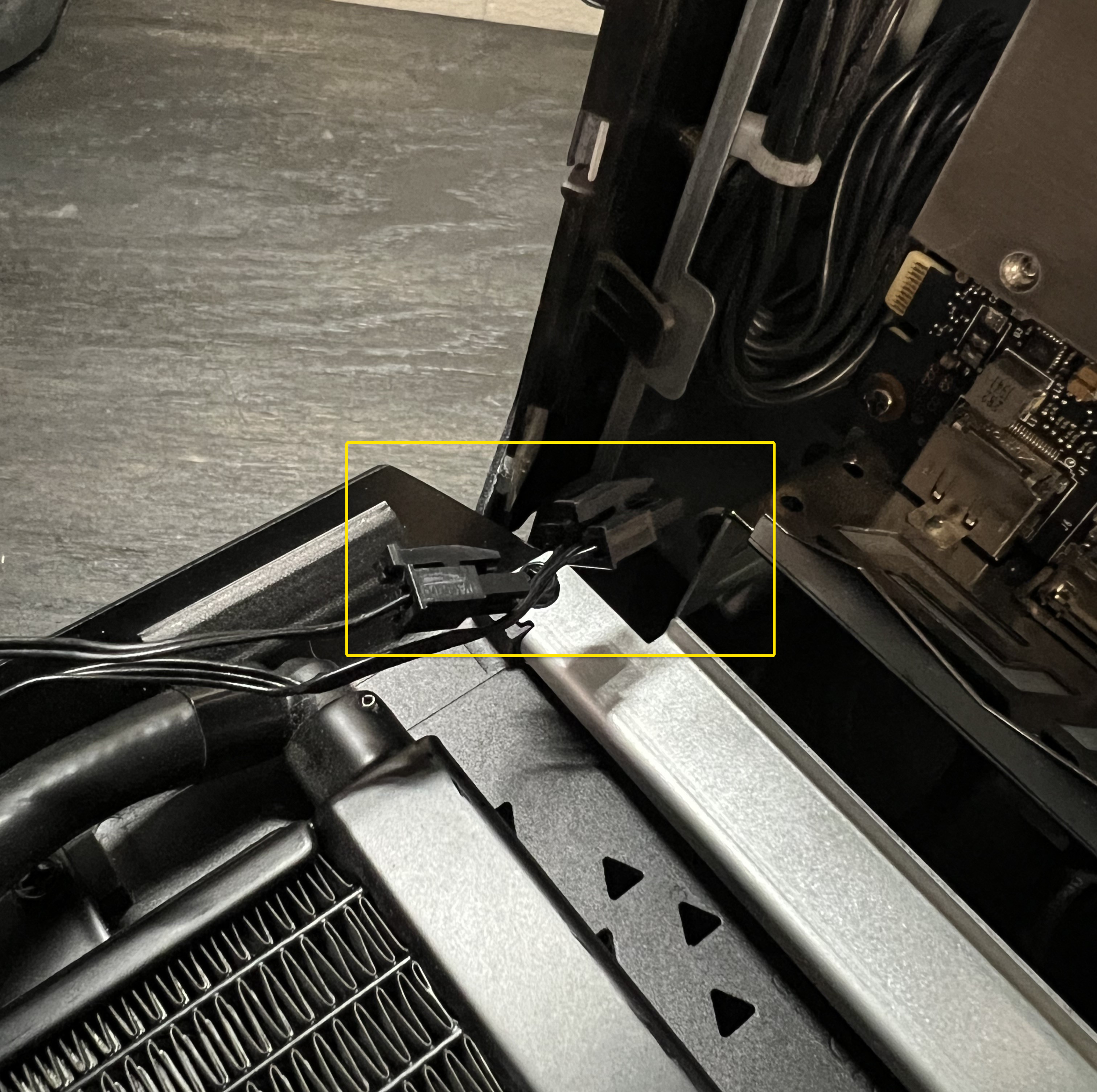

Det finns en fläktkabel som kommer från det övre gallret som måste kopplas från innan gallret tas bort helt.
Steg 3: Ta bort sidopanelen
Observera att det finns en radiator fäst vid sidopanelen, så var försiktig.

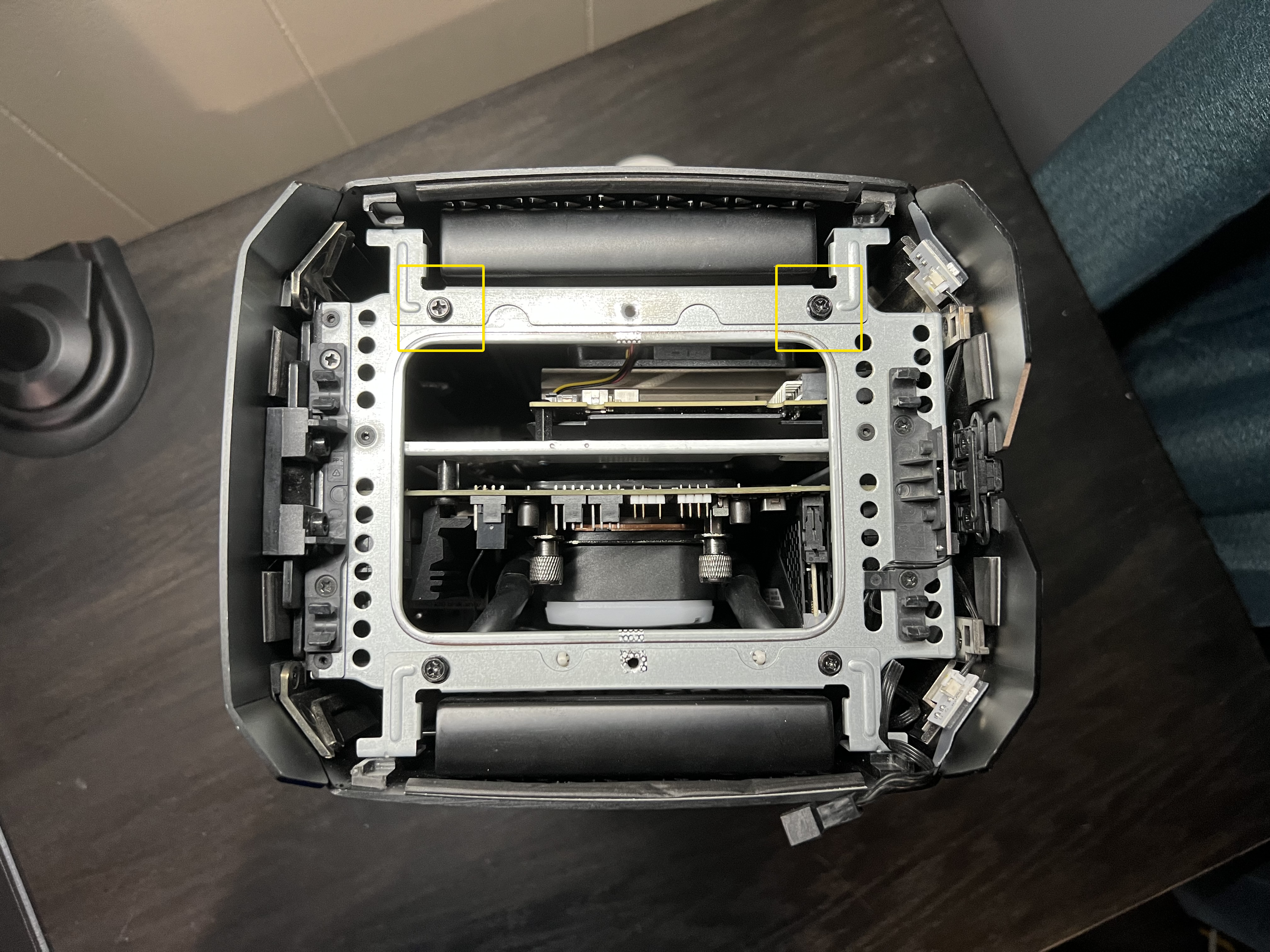

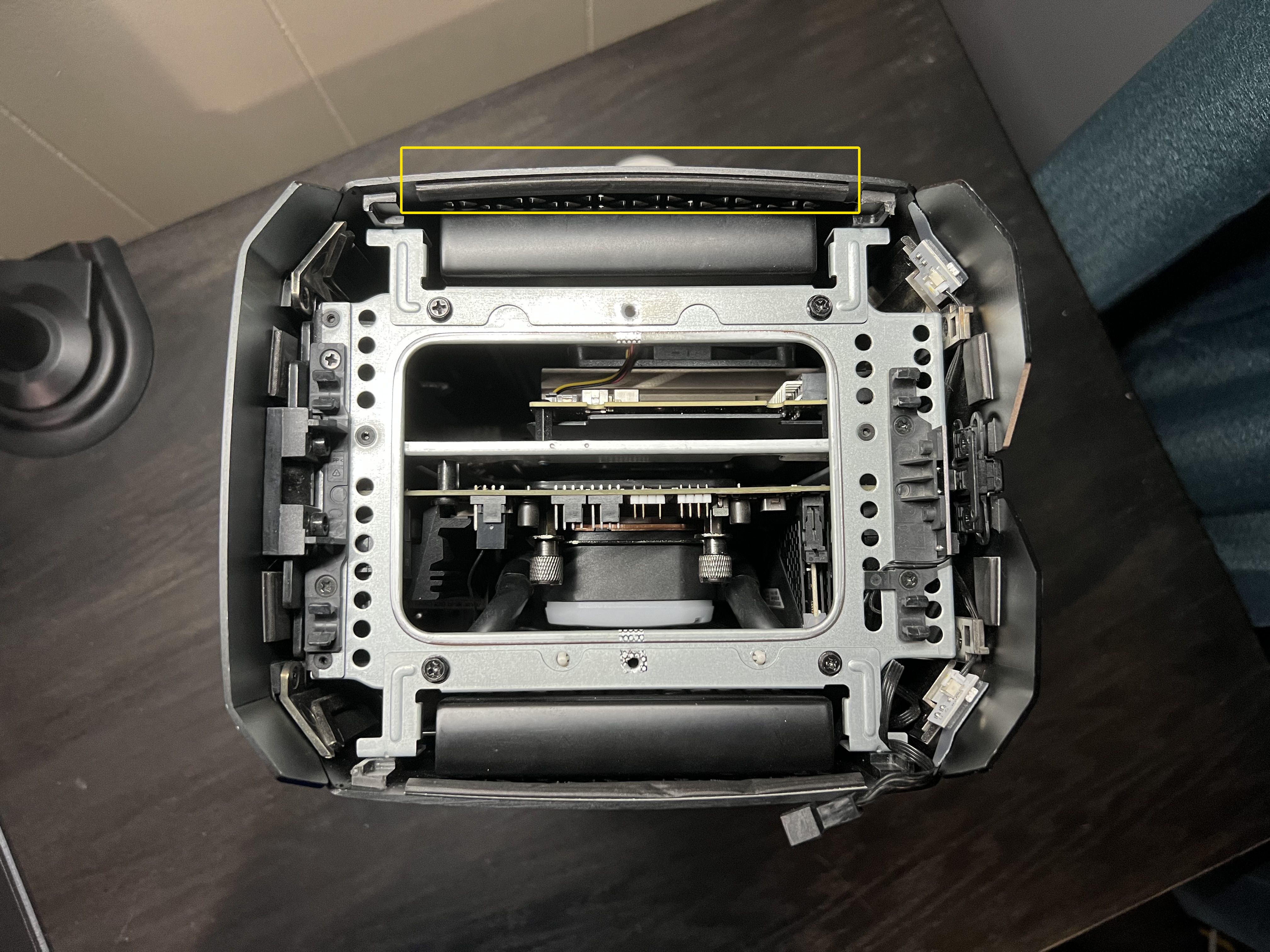

När det övre gallret är borttaget visas 4 skruvar. Ta bort de två angivna skruvarna. När skruvarna är borttagna håller du tag i toppen av sidopanelen och drar upp försiktigt. Sidopanelen kommer att tas bort.

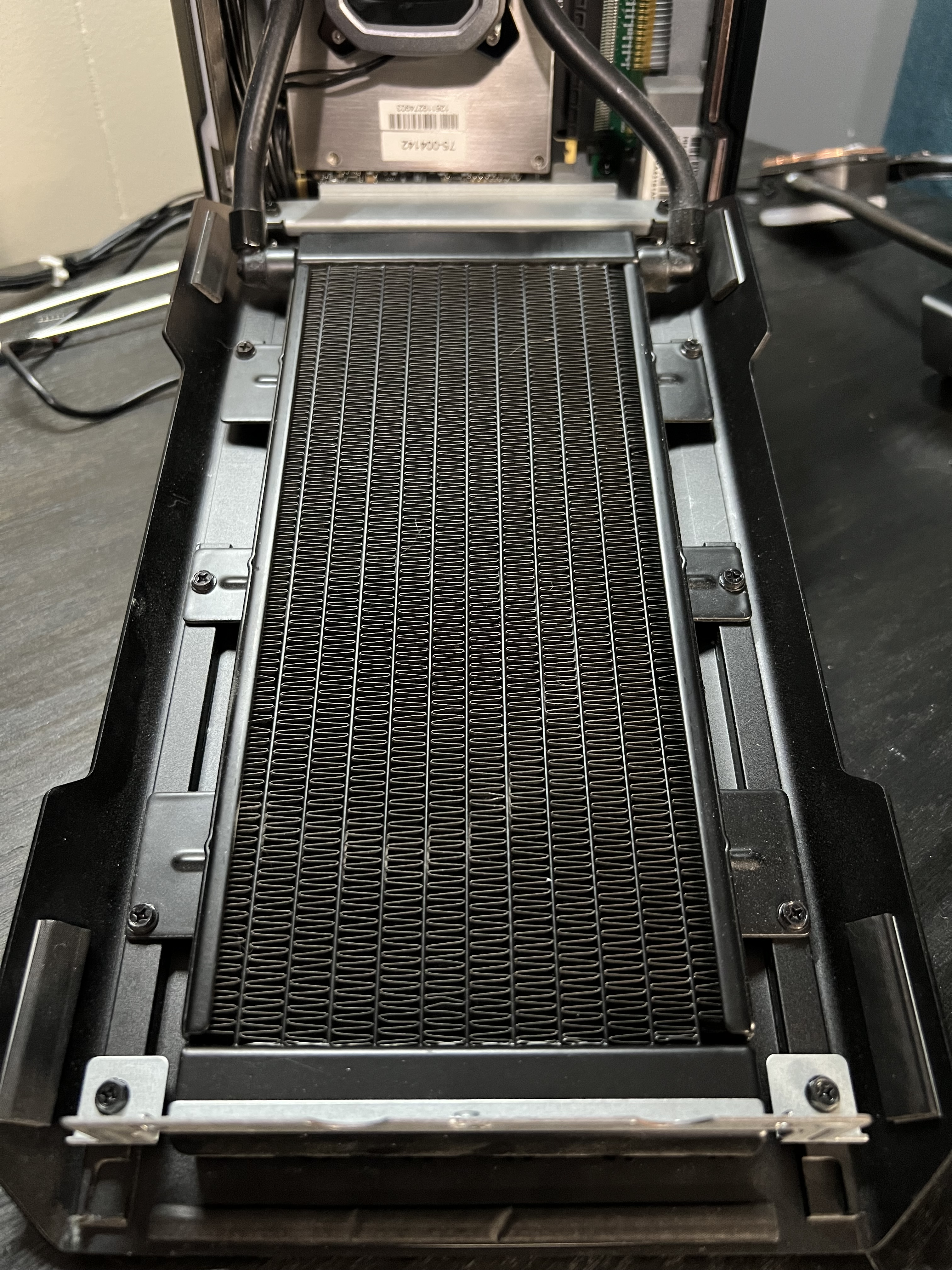

Radiatorns slangar gör det möjligt för sidopanelen att lägga sig ner tillräckligt för att ta bort kylarens från grafikkort. Det är inte absolut nödvändigt att ta bort kylarens från kortet, men det gör följande steg mer hanterbar. Se till att ha värmepasta redo innan du tar bort kylarens.
Steg 4: Ta bort GPU AIO-kylaren (valfritt)

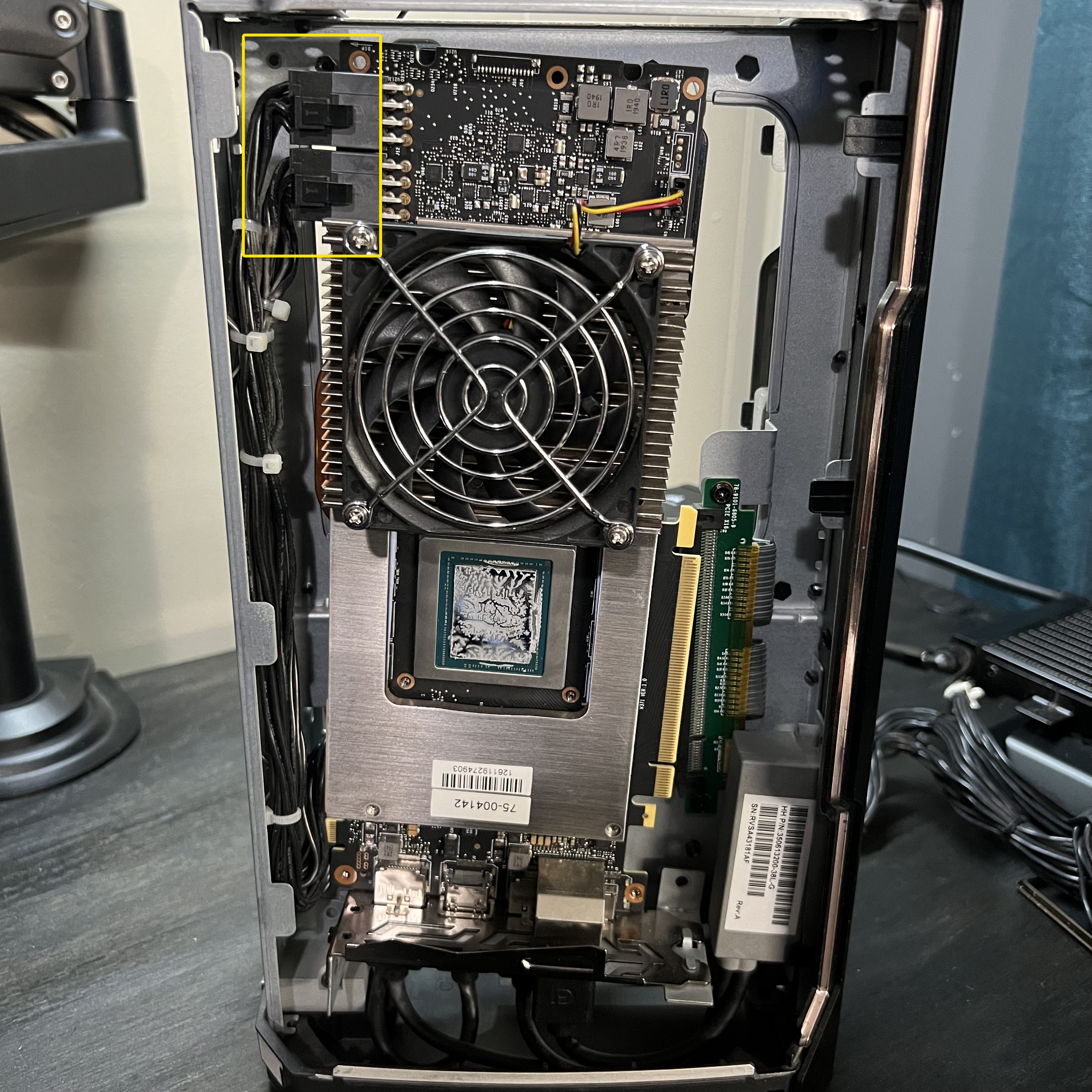

Det finns två kablar som kommer från GPU AIO. Dessa måste tas bort om du väljer att ta bort GPU AIO från systemet.

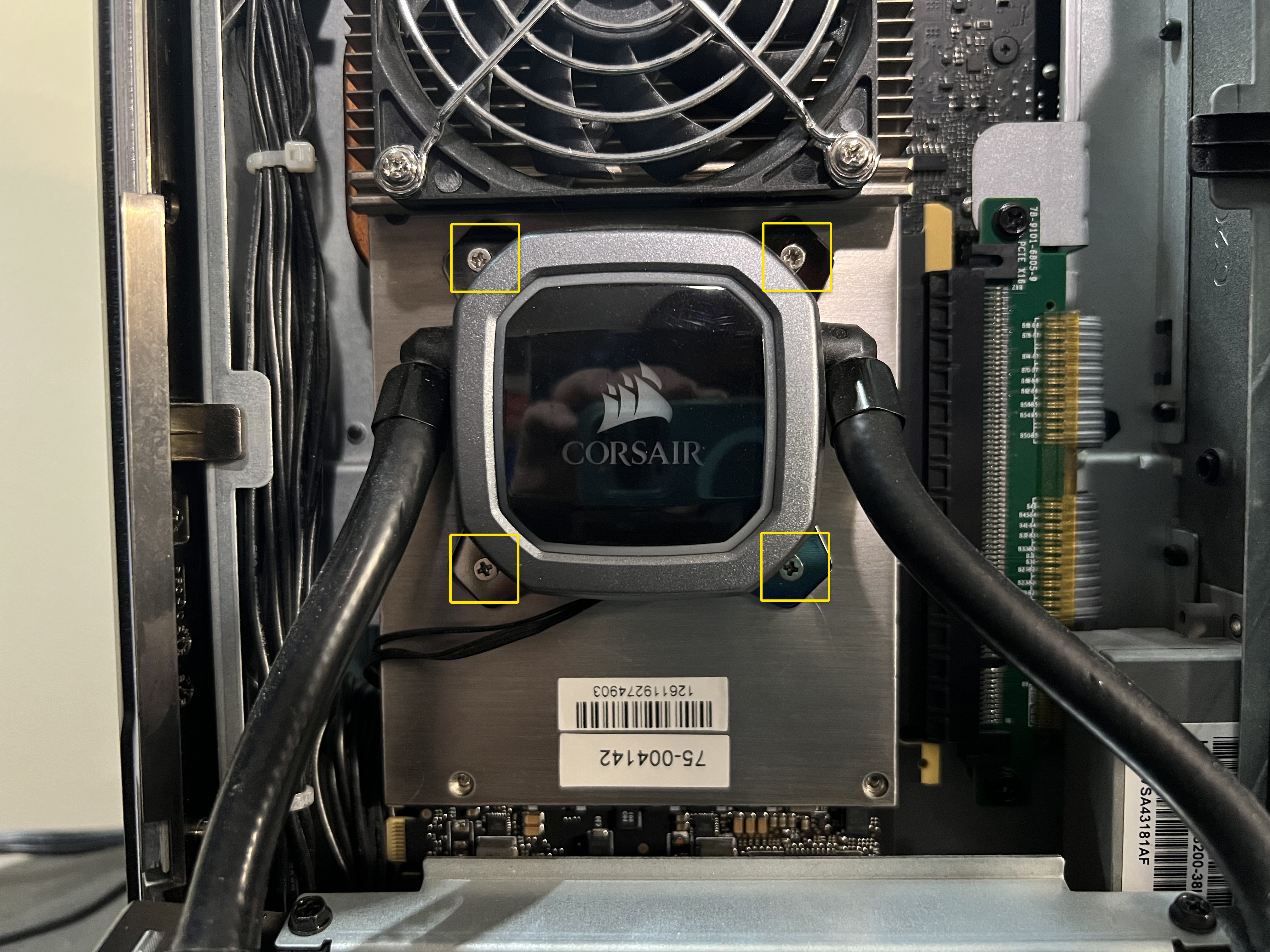

GPU AIO-kylaren hålls på plats av 4 skruvar. Ta bort dessa i rotation och lossa delvis varje skruv innan du går vidare till nästa.
Steg 5: Ta bort GPU:n

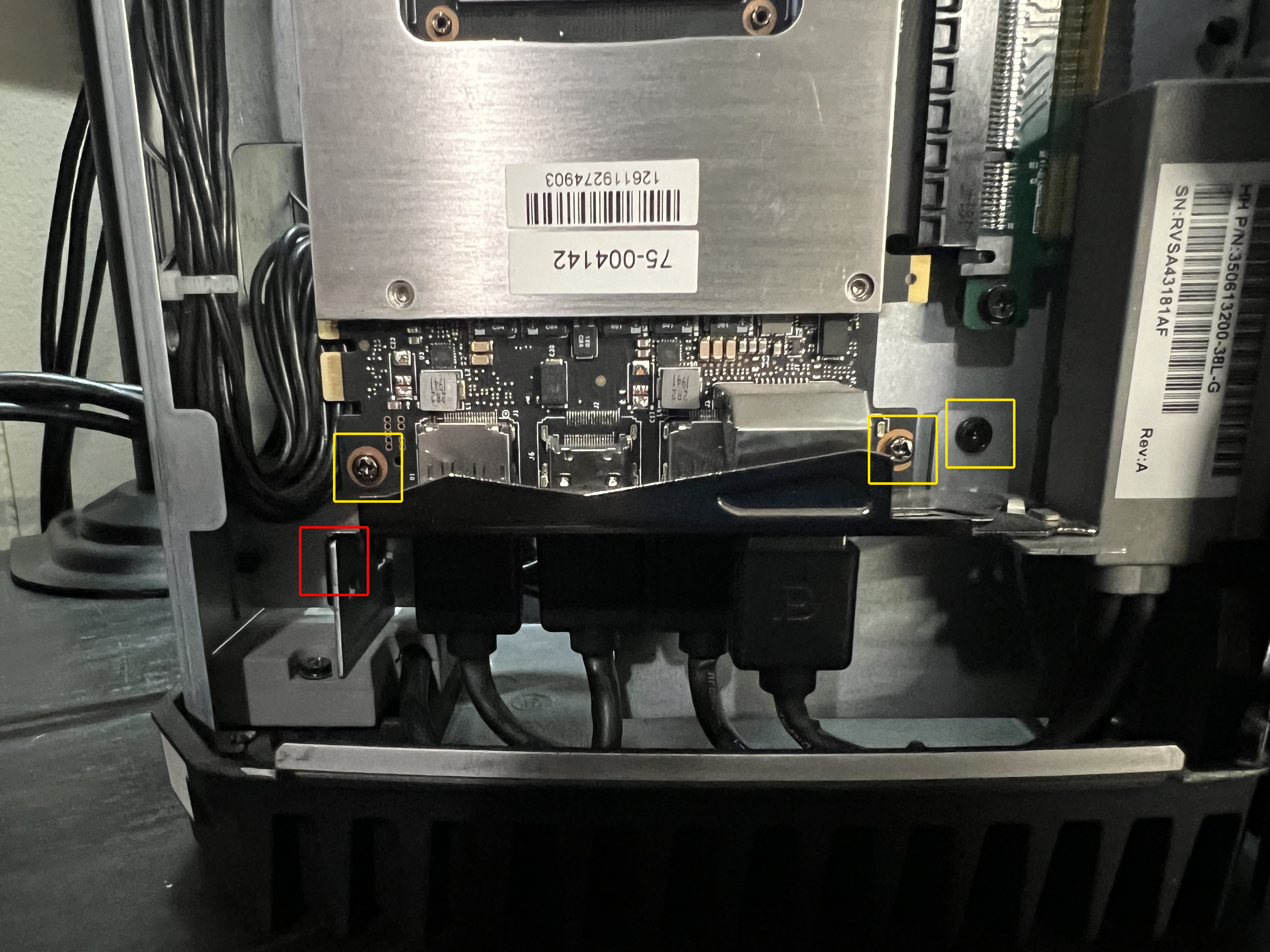

Ta bort de fyra angivna skruvarna som monterar GPU:n på botten av höljet. Skruven längst ned till vänster som är markerad i rött anger skruven som håller monteringen till höljet. Detta är inteen indikation på tumskruven som håller kortet i PCIe-fästet.
Ta sedan bort de två angivna skruvarna från toppen som håller GPU:n på plats.
När dessa skruvar är borttagna tar du bort kortet från PCIe-riser-kabeln som visas nedan.

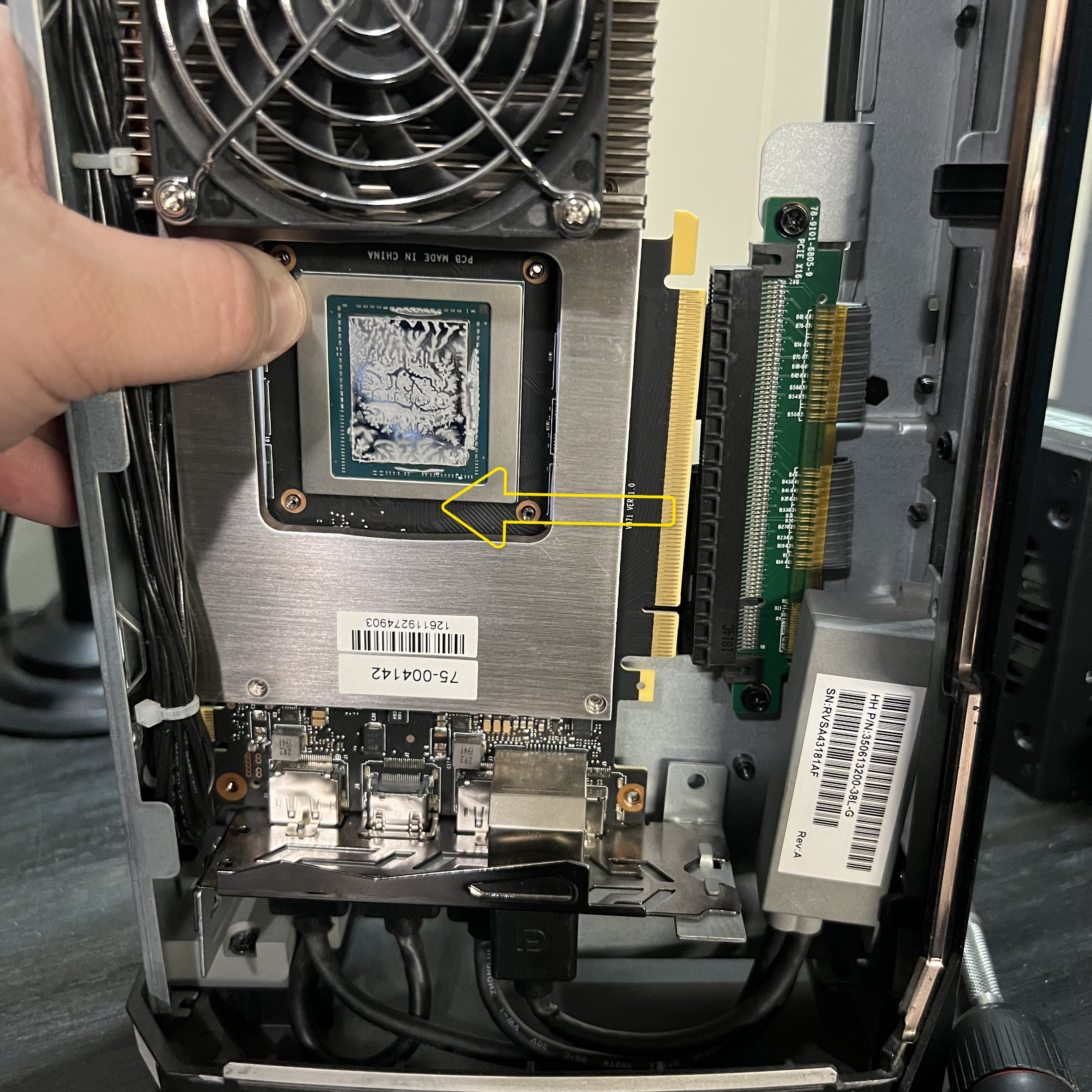

När kortet är fritt från PCIe-risern skjuter du kortet åt höger och kopplar bort PCIe-strömkontakterna.

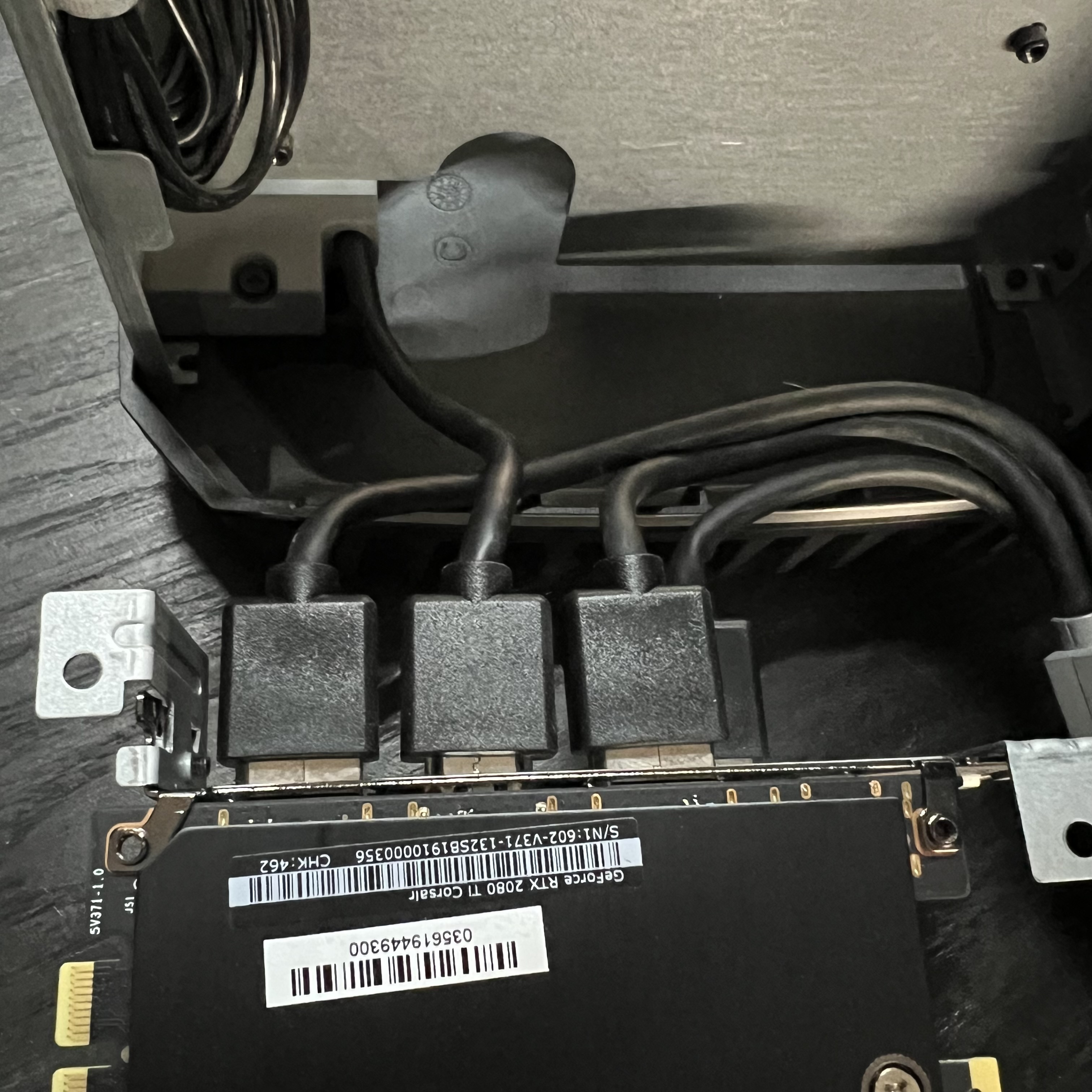

Nu kan kortet roteras på samma sätt som sidopanelen. Det finns flera displaykablar anslutna, vilket är varför PCIE-fästet måste tas bort med kortet. En av dessa kablar kan gå till framsidan av höljet. Det är därför borttagning av GPU AIO-kylarenföredras.
Om du tog bort kylarens kan dessa displaykablar förbli anslutna, men se till att de inte dras påeftersom detta kan skada grafikkort eller kablarna själva.
Steg 6: Få åtkomst till M.2
Med grafikkort borttaget kan du äntligen se M.2-porten på baksidan av moderkortet. Vissa kort kan ha kortplatsen placerad där den kan nås, medan andra behöver ha PCIe Riser-kabeln borttagen för att nå skruven eller till och med enheten i M.2-kortplatsen.

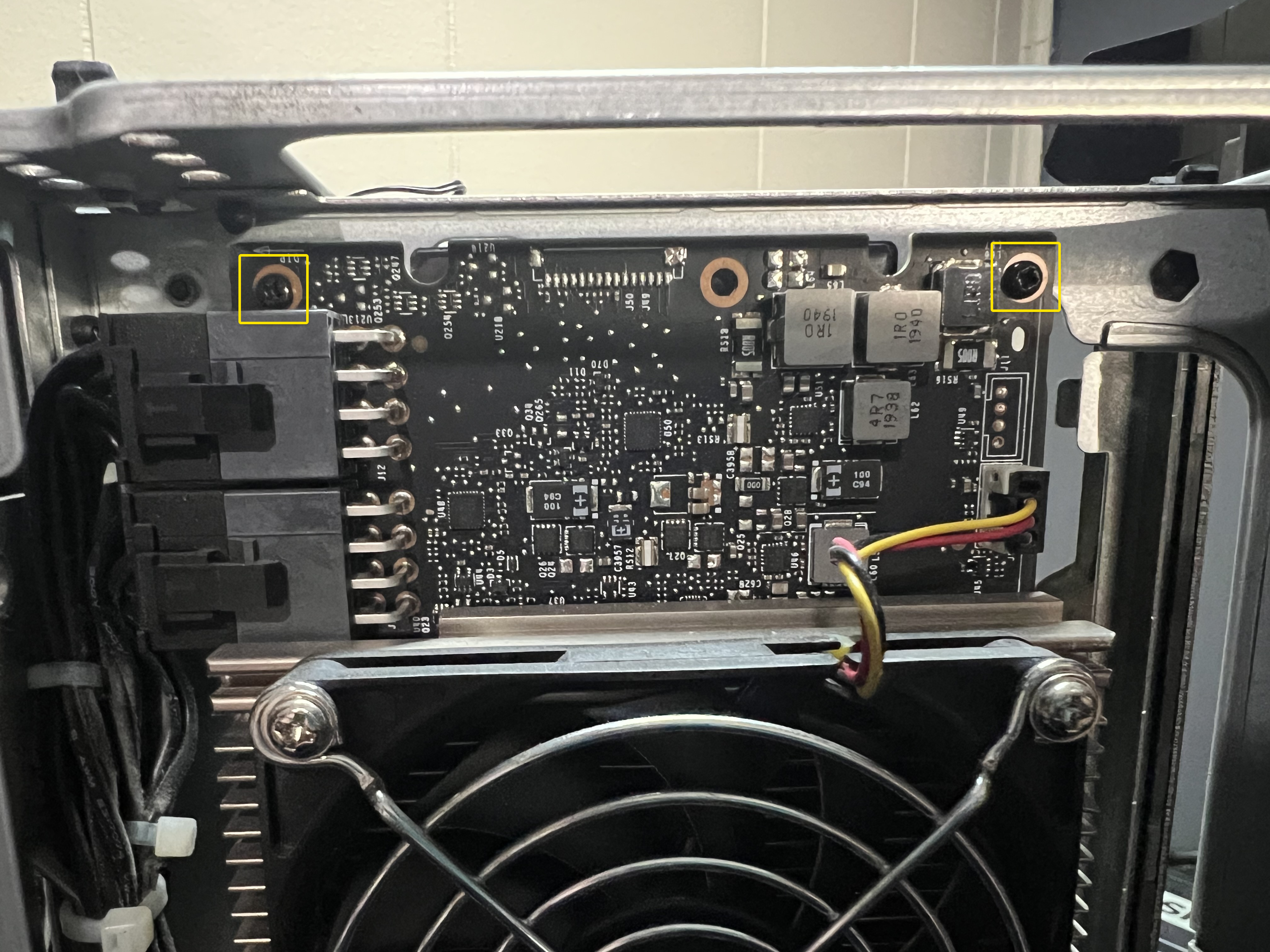

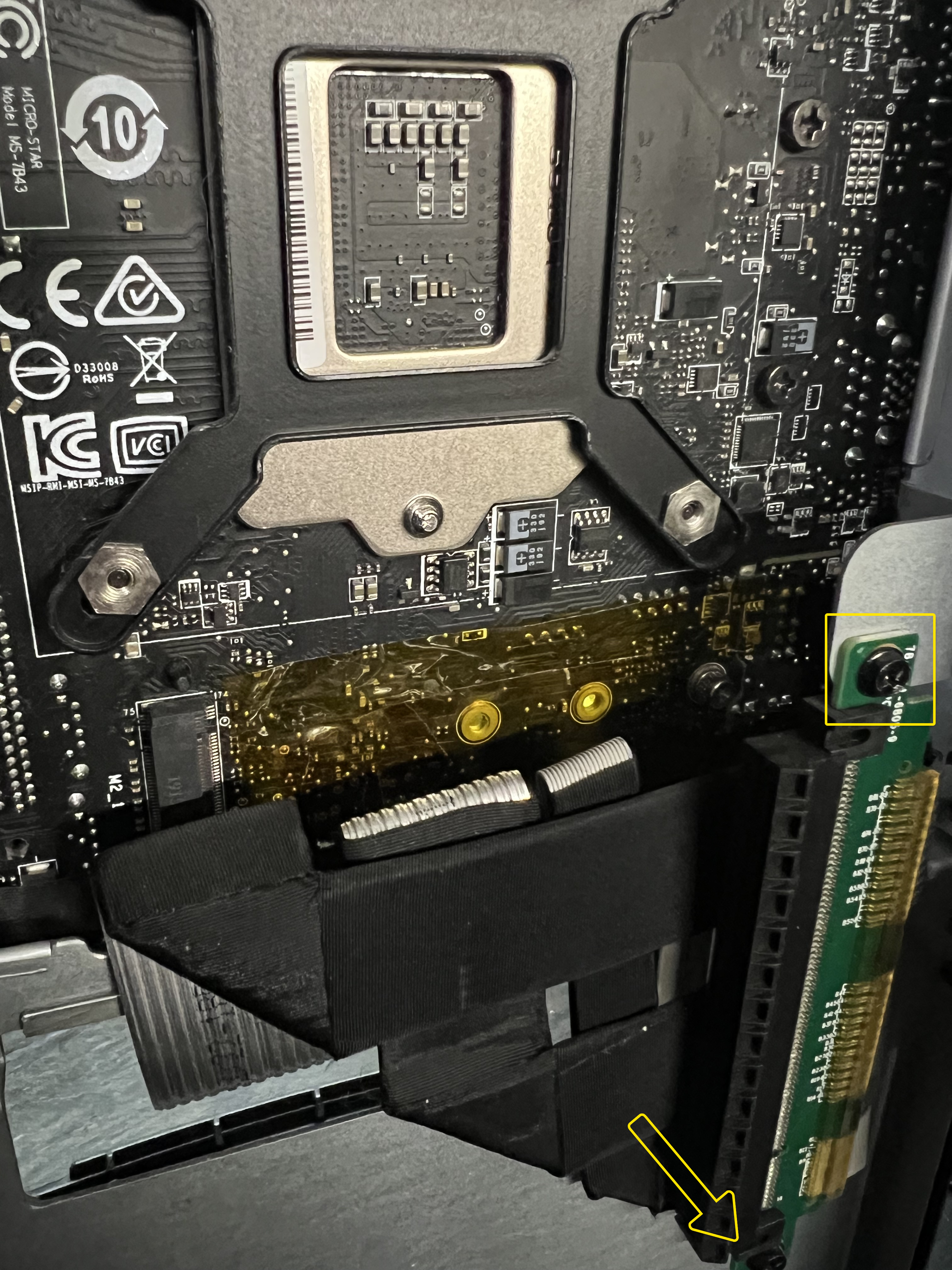

Ta bort de två angivna skruvarna för att nå M.2-monteringsskruven och få åtkomst till M.2-porten.

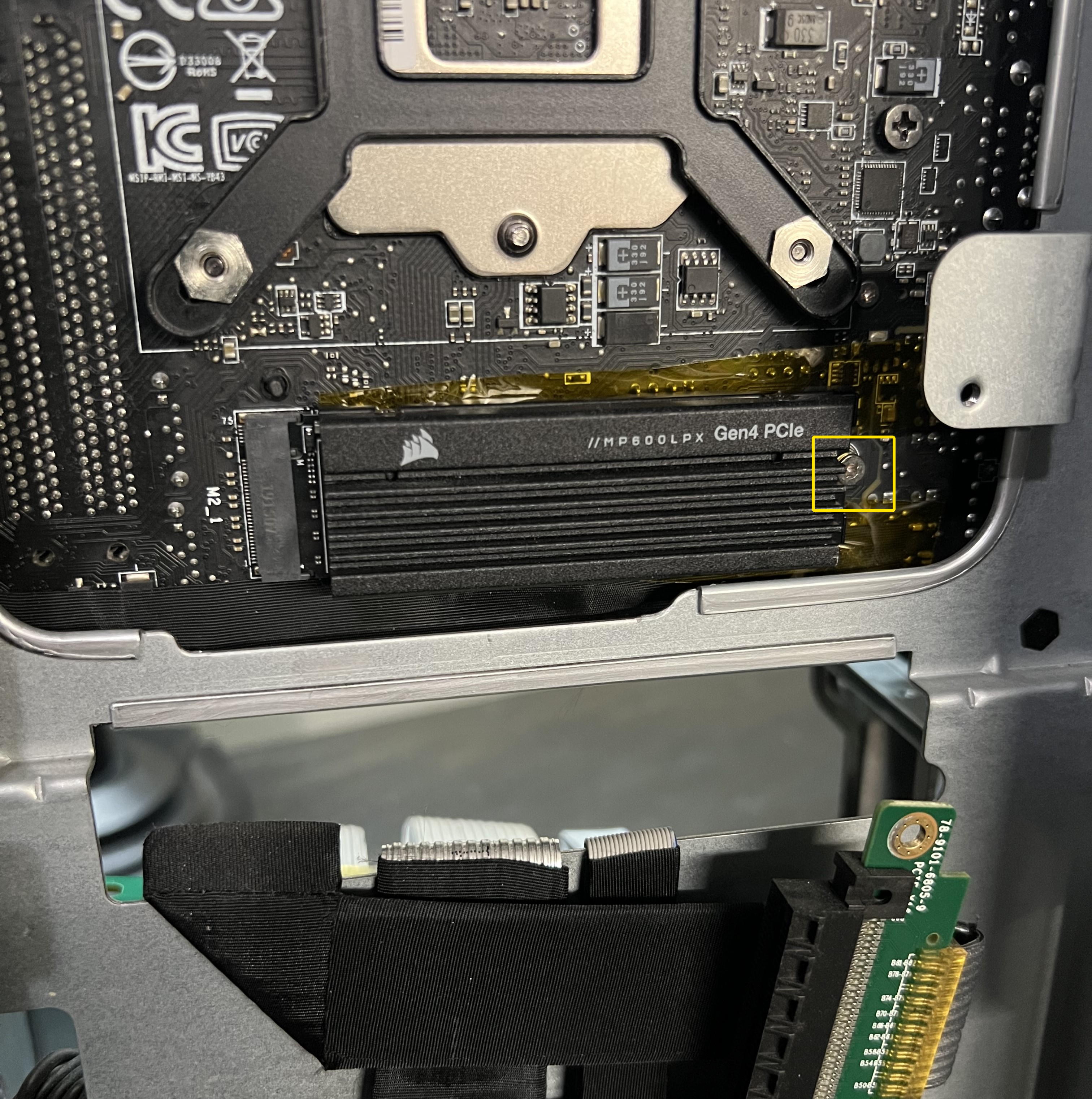

Med PCIe Riser borttagen kan vi få åtkomst till SSD-monteringsskruven som anges nedan. Ta bort denna och byt ut enheten.
Anteckningar för systemreassembly
Och du är klar! Grattis, du har bytt SSD i din Corsair One. Processen härifrån kommer att vara varje steg i omvänd ordning. Se Tips och bästa metoderlängst upp i guiden för att förenkla monteringen.
Om du tog bort GPU AIO-kylaren i steg 4....

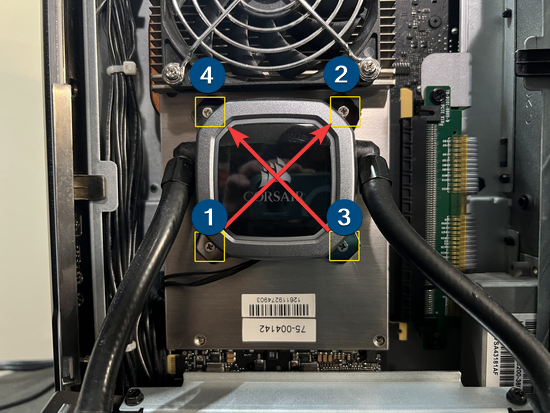

Ett korsmönster rekommenderas mest för att förhindra skador på GPU:n. När du installerar om kylaren bör du rensa bort all värmepasta och tillämpa nytt innan installation.
Byt varje skruv i rotation och vrid några varv innan du går till skruven diagonalt över pumpenheten. Upprepa detta tills alla 4 skruvar är täta.
Du behöver inte tillämpa mycket vridmoment för att helt dra åt dessa skruvar. Sluta när de inte längre kan vridas med fingrarna på skruvmejseln.
