Montera en Pro XT eller Platinum-kylare

De flesta nya Corsair-vätskekylarare är kompatibla med AMDs AM4-uttag direkt ur lådan. Du behöver inte använda AM4 AMD Retention Bracket Kit om du har någon av följande kylarare:

• iCUE H100i Elite Capellix
• iCUE H115i Elite Capellix
• iCUE H150i Elite Capellix
• iCUE H100i Pro XT
• iCUE H115i Pro XT
• iCUE H150i Pro XT
• H100i Platinum
• H115i Platinum
• H100i Platinum SE
• H100x
• H60 (2018-modell)

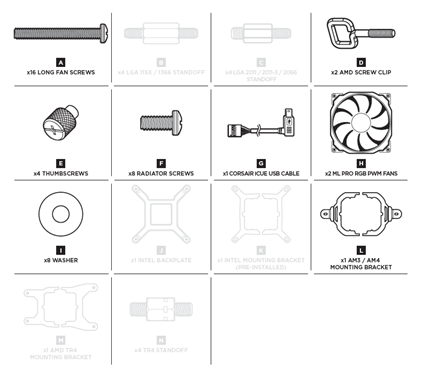

För att installera din kylare i ett AM4-system behöver du följande hårdvara:

• 1 AM4-monteringsfäste (L)
• 2 AMD-skruvklipp (D)
• 2 tumskruvar (E)

För att montera din kylare med AM4-uttaget:

1. Ta bort den förinstallerade Intel-monteringsfästet från kylaren.
2. Installera AMD-fästet genom att trycka båda sidorna in i spåret på pumpen.
   • Kontrollera att fästet är jämnt säkrat på alla sidor innan du installerar din kylare.

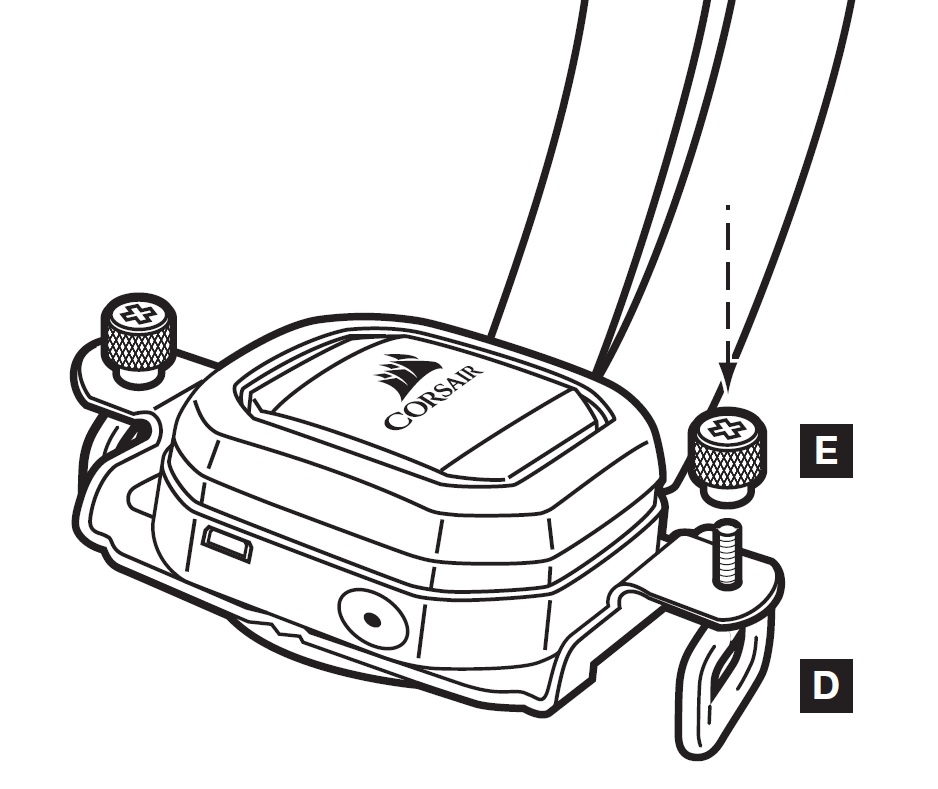

3. Installera AMD-skruvklippet i fästet och säkra dem med tumskruvarna.
   • Dra INTE åt tumskruvarna helt. Du måste ha tillräckligt med spel för att kunna få skruvklippens slingor över monteringsklamrans hållhakar.

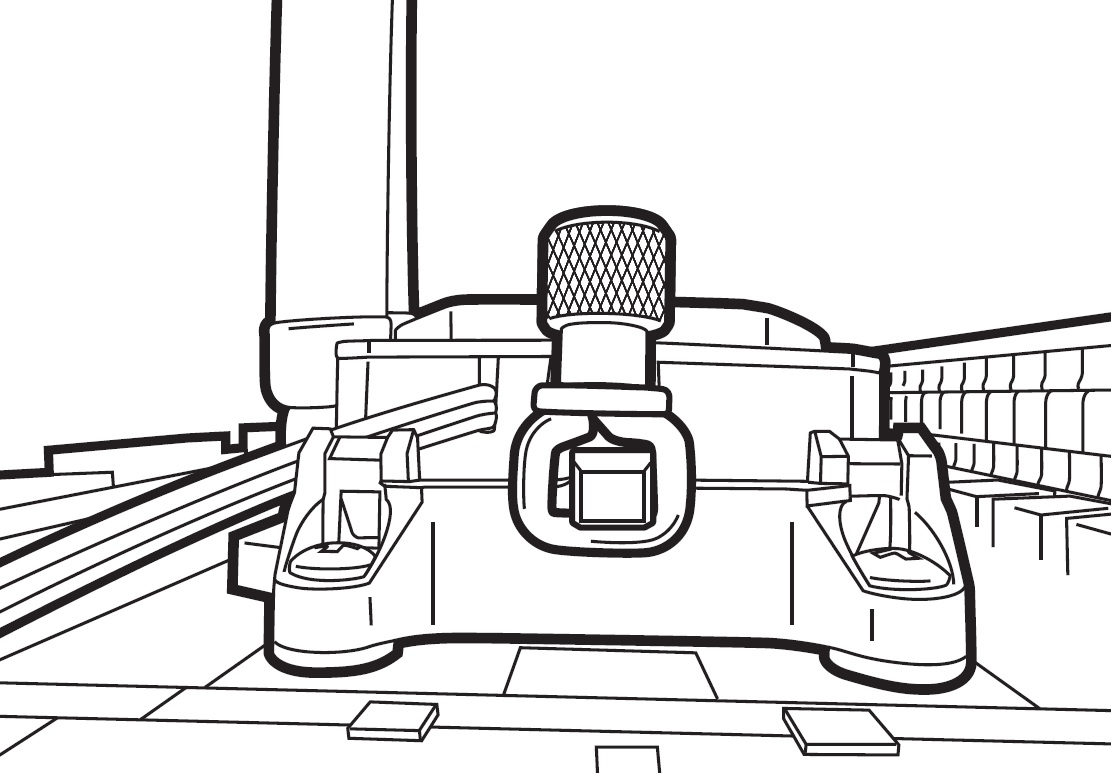

4. Justera ditt fäste med AMDs standardmontage och installera kylaren genom att glida skruvklippens slingor över hållhakarna.

5. Dra åt tumskruvarna tills kylaren är säkrad.
   • Dra INTE åt tumskruvarna för mycket. Det kan skada hållhakarna.

Om du vill se scheman eller mer detaljerade installationsinstruktioner kan du läsa kylarens produkthandbok. Om du inte kan hitta din produkthandbok kan du använda denna handbok för H100i Platinum.

Du kan också titta på vår video om installation av kylarare:

Montera en Hydro eller Pro-kylare

Äldre modeller är inte kompatibla direkt ur lådan, men du kan använda följande kylarare med AM4-uttaget om du också har AM4 AMD Retention Bracket Kit:

• H50
• H55
• H75
• H80i v2 (H80i GT)
• H90
• H100i v2 (H100i GTX)
• H105
• H110i GTX
• H115i

Här är vad som ingår i AM4 AMD Retention Bracket Kit:

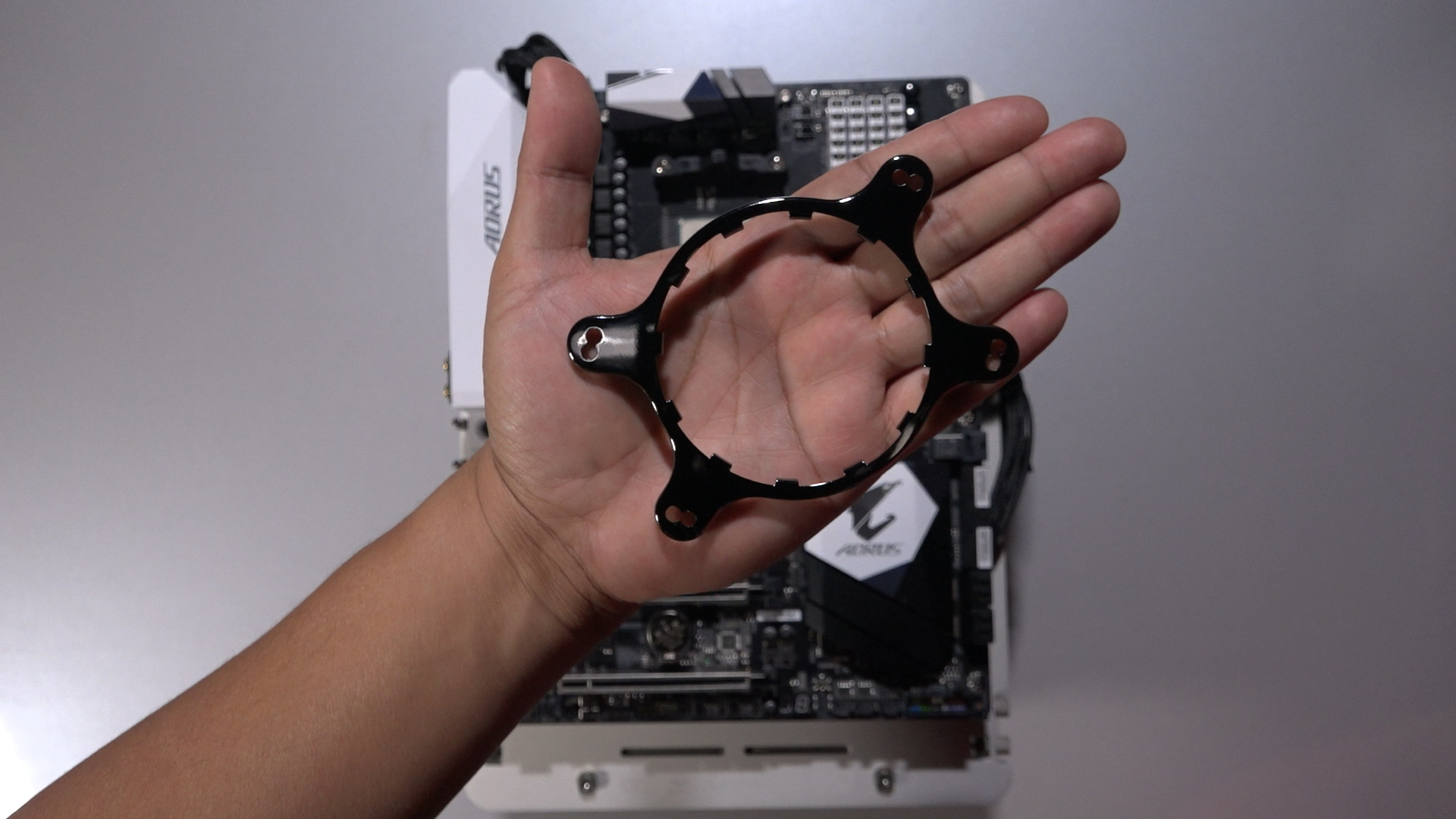

• (1) AM4-fäste för cirkulära pumpar

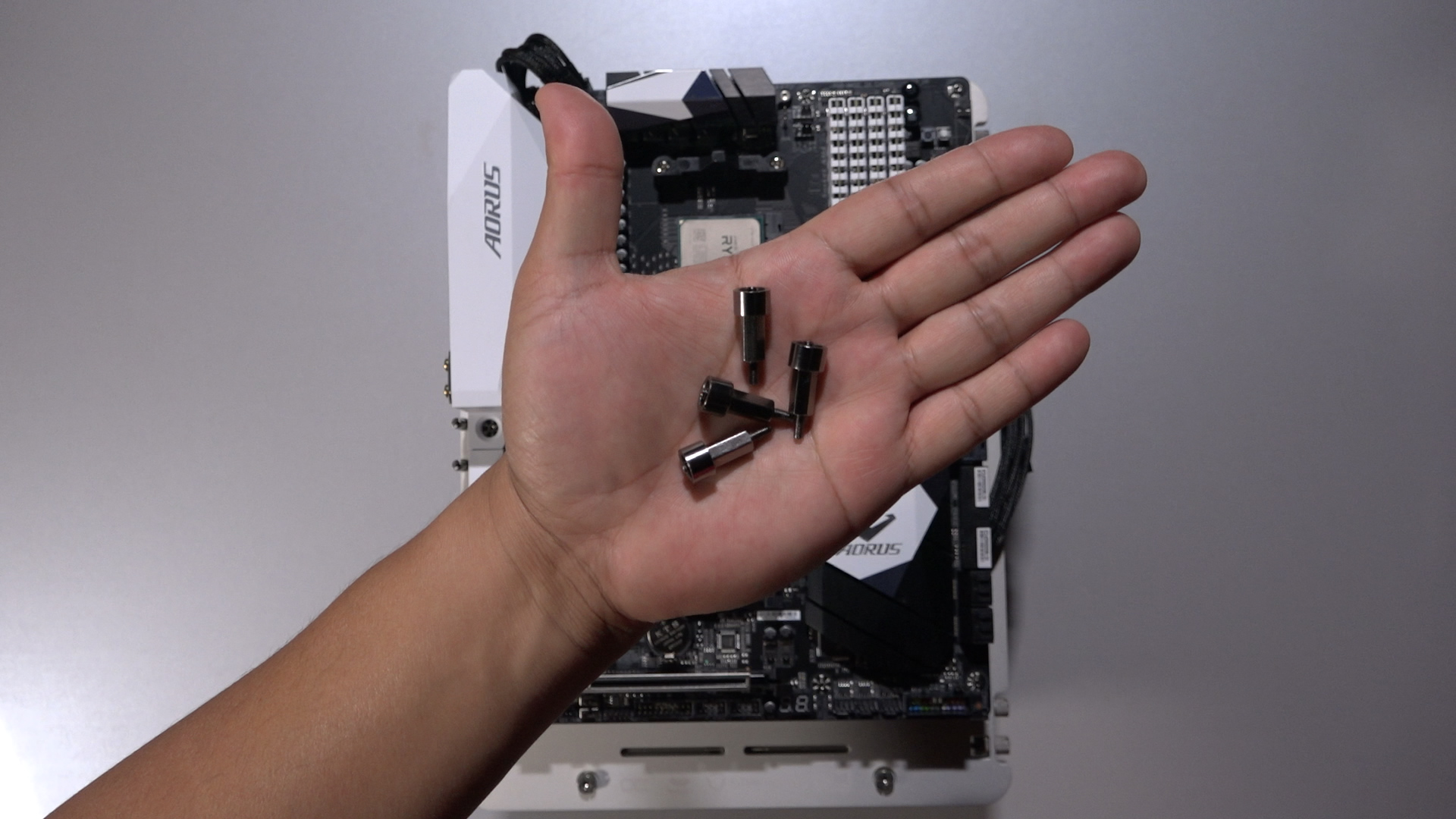

• (4x) Kragade distanser

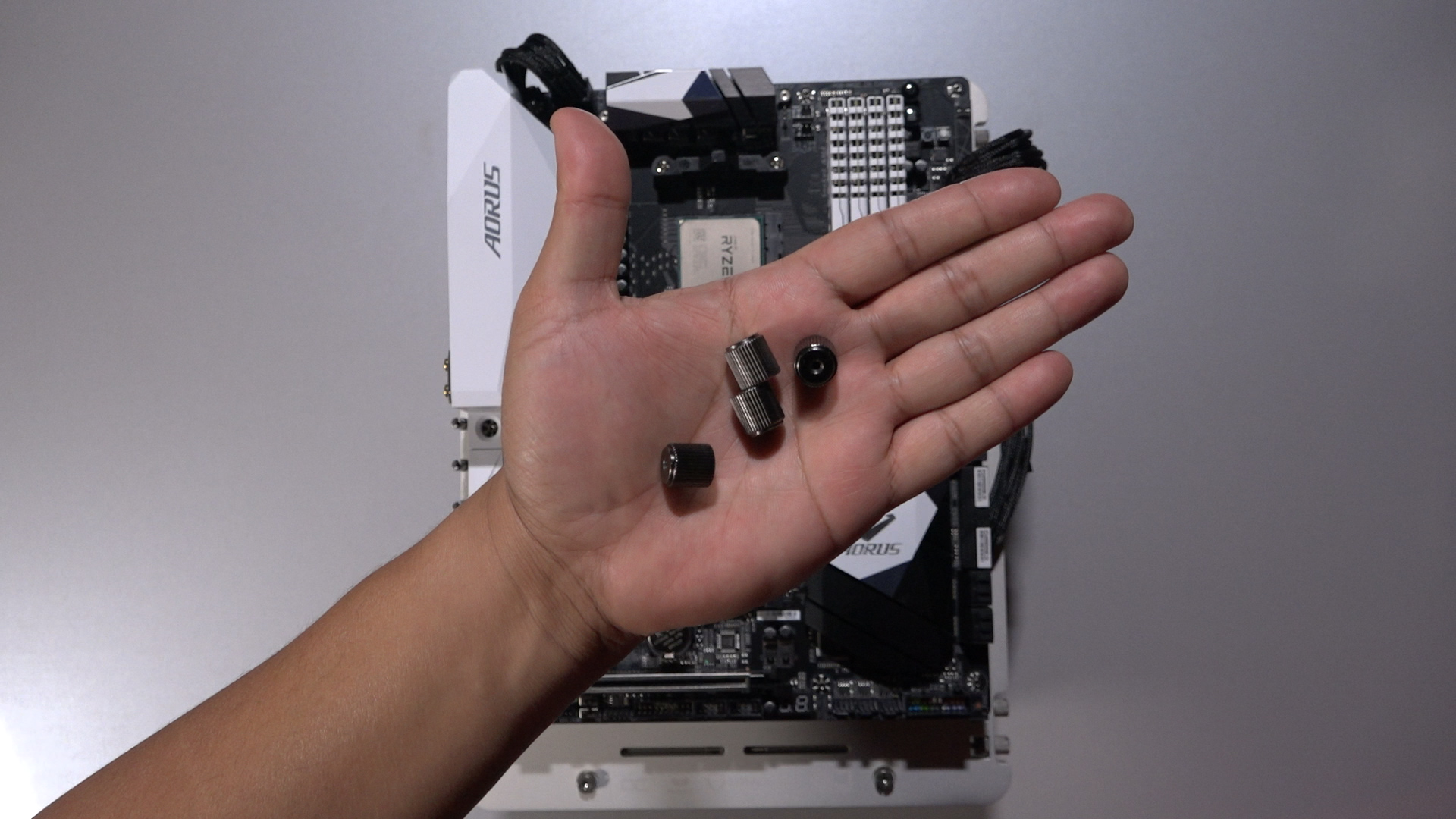

• (4x) Tumskruvar


Installationsinstruktioner för AMD AM4-monteringskit:

1. Ta bort AMDs standardmontage från framsidan av ditt moderkortet.
2. Sätt in AM4-distanserna i originalets AMD-baksida, kragad sida ned.
3. Ersätt det ursprungliga Intel-fästet på din Hydro Series-kylare med AMD-fästet som medföljer i kitet.
4. Fortsätt sedan med standard installation av Hydro Series-kylare (glöm inte att ansluta dina ström- och USB-kablar).

För mer information kan du läsa användarhandboken eller besöka vårt forum!
