Behöver du hjälp med att installera din iCUE Elite Capellix flytande CPU-kylare? Vi har video- och skriftliga instruktioner som kan hjälpa dig. Dessa instruktioner gäller för Intel-sockel.
Du kan också hitta en PDF-version av bruksanvisningen här.
Videoinstruktioner
Steg 1: Förbered moderkortets sockel
Om du har en LGA 11XX / 12XX-sockel måste du installera den medfölјande Intel-bakplattan och LGA 11XX / 12XX-distanser.
Om du har en LGA 2011, 2011-3 eller 2066-sockel behöver du inte installera en bakplatta. Allt du behöver göra är att installera lämpliga distanser.
För att förbereda moderkortets sockel:

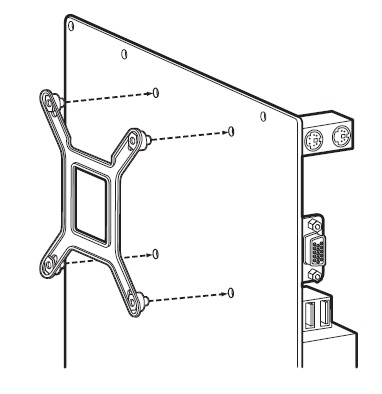

- Installera Intel-bakplattan om ditt moderkorт kräver det.

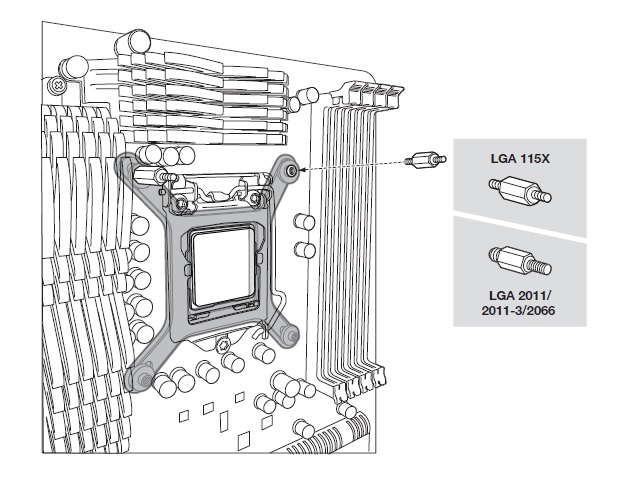

- Installera de 4 Intel-distanskruvarnaî ditt moderkorт. Se till att alla 4 skruvar är åtdragna tills de är säkra.
Steg 2: Installera kylaren
När du har installerat distanserna på ditt moderkorт är det dags att installera kylaren.
OBS: Din kylarpumps huvud bör redan ha värmepasta applicerad. Om du vill använda din egen värmepasta måste du noggrant rensa kallplattan på pumphuvudet och processorsns integrerade värmespridare (IHS) med isopropylalkohol och en luddfritt duk.
- Installera fläktarna och radiatorsammansättningen i ditt PC-system.
- Använd de medföljande brickorna när du försäkrar skruvar utanför ditt PC-chassi.
- Justera pumphuvudets fästen med de fyra distanskruvarna på ditt moderkorт.
- Dra åt tumbskruvarna på distanserna tills pumphuvudet är säkrat.
- Anslut pumptachkabeln till CPU_FAN-headern på ditt moderkorт.
- Du bör också föra kablarna från pumphuvudet till baksidan av systemet.

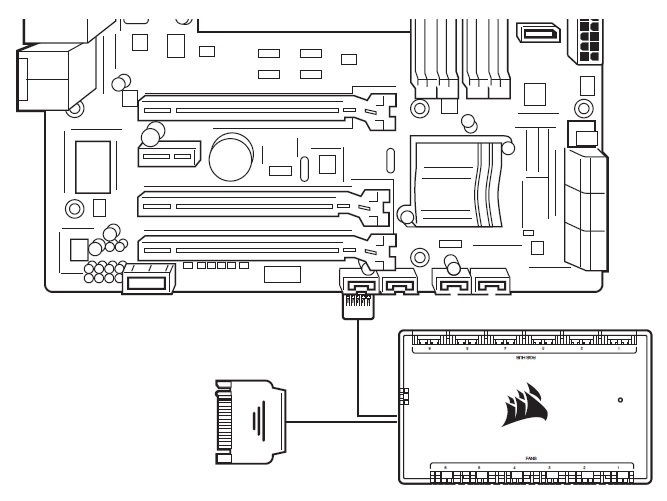

Steg 3: Anslut fläktarna och pumpen till iCUE Commander CORE
När din kylare är installerad på ditt moderkorт är det dags att ansluta fläktarna och pumpen till iCUE Commander CORE.
- Hitta en lämplig plats på ditt system där iCUE Commander CORE kan monteras.
- Montera din Commander CORE med hjälp av den dubbelsidiga tejpen.
- Anslut Elite Capellix 24-pins-kabel till lämplig port på din Commander CORE.
- Anslut dina fläktars PWM- och LED-kablar till Commander CORE.
- OBS: Commander CORE kan stödja upp till 6 CORSAIR PWM RGB-fläktar.
- Anslut Commander CORE USB-kabeln till en tillgänglig USB 2.0-header på ditt moderkorт.
- Anslut pumpsströmkabeln till en SATA-strömkontakt från din strömförsörјning.
