Den här artikeln lär dig hur du ställer in dina LS100 RGB-belysningsremsor och tillämpar belysningseffekter via iCUE.

Kontrollera att din iCUE-version är 3.34 eller senare. Om du har uppgraderat iCUE till version 4 eller senare, använd den här artikeln för att ställa in dina belysningsremsor.

• För iCUE version 4 eller senare
• För iCUE version 3

För iCUE version 4 eller senare

• Ställa in dina belysningsremsor
• Ställa in maskinvarubelysningskanalen
• Uppdatera belysningsremsfirmware
• Videoinstruktioner

Konfigurera dina lysremsor

Så här konfigurerar du dina LS100-lysremsor i iCUE:

1. Öppna iCUE.
2. Föra musen över LS100 STARTER KITpå startsidan.
3. Klicka på Lighting Setup.

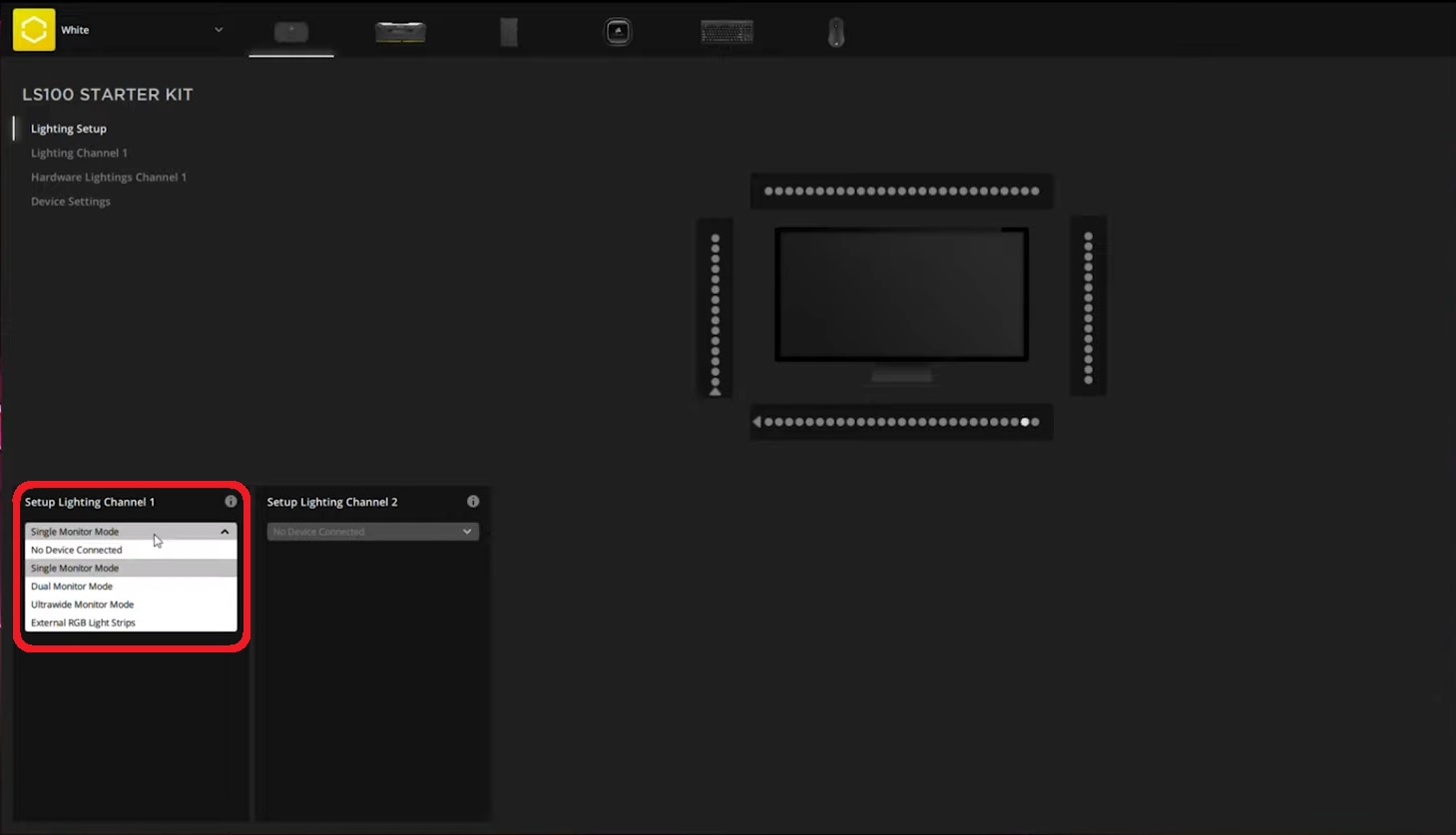

4. I avsnittet Setup Lighting Channelanvänder du rullgardinsmenyn för att välja din monitorkonfiguration.



5. Klicka på Lighting Channel 1.

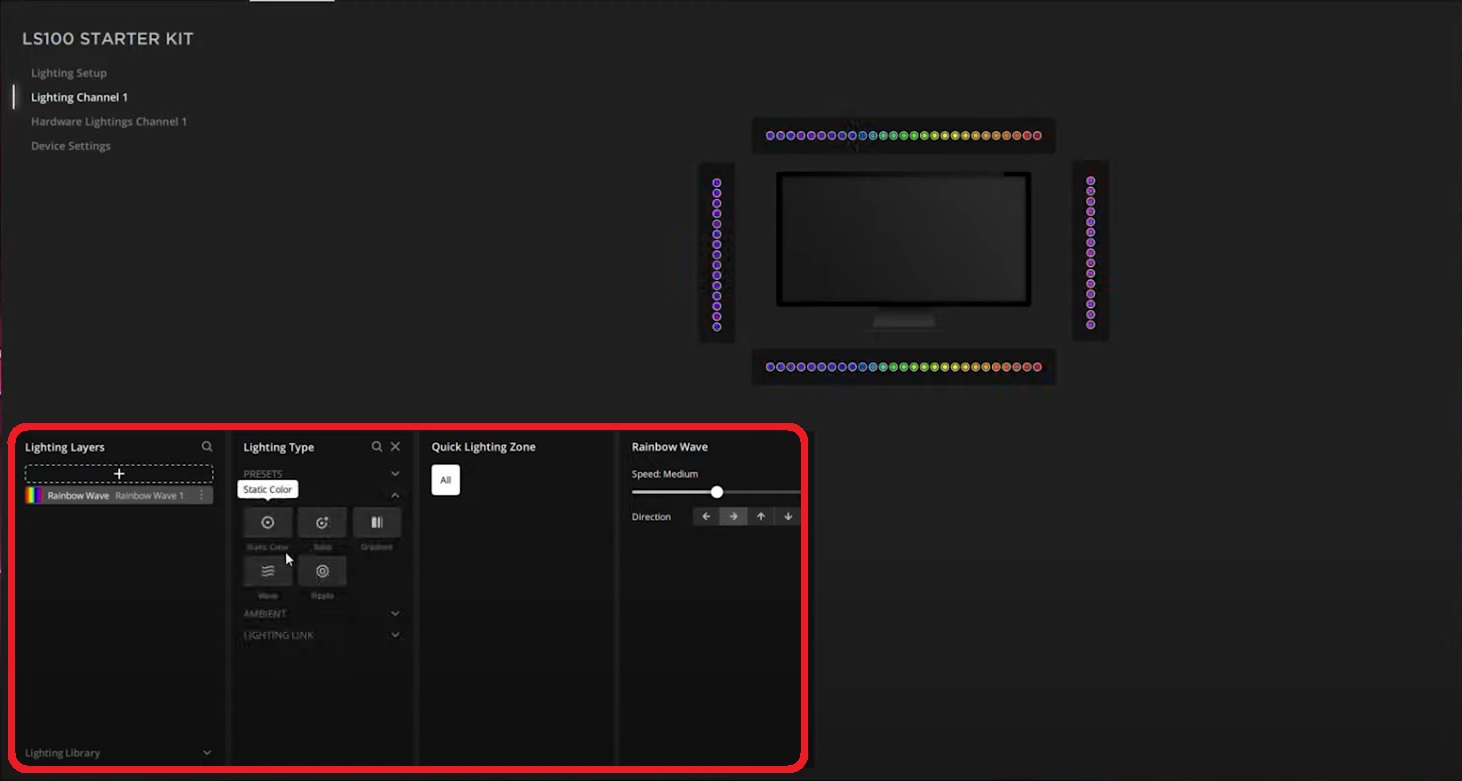

6. Klicka på knappen +i avsnittet Lighting Layersför att skapa ett nytt ljuseffektlager.
7. I avsnittet Lighting Typeväljer du de ljuseffekter du vill använda i ditt nya ljuseffektlager.
   • OBS: Lighting Link-effekter kommer att tillämpa ljuseffekten på alla iCUE-kompatibla enheter som är anslutna till systemet.



8. Varje ljuseffekt har ytterligare alternativ för vidare anpassning. Använd dessa för att anpassa effekterna efter dina önskemål.
9. Välj var du vill att ljuseffekten ska visas genom att klicka på individuella lyszonerna i förhandsvisningen eller genom att dra och välja flera lyszonner.

Ställa in maskinvarans ljuskanal

Om du vill att dina ljusremsor ska visa vissa ljuseffekter när iCUE inte körs eller när datorn är avstängd, kan du göra detta genom att välja Hardware Lightings Channel 1och sedan anpassa den önskade ljuseffekten.

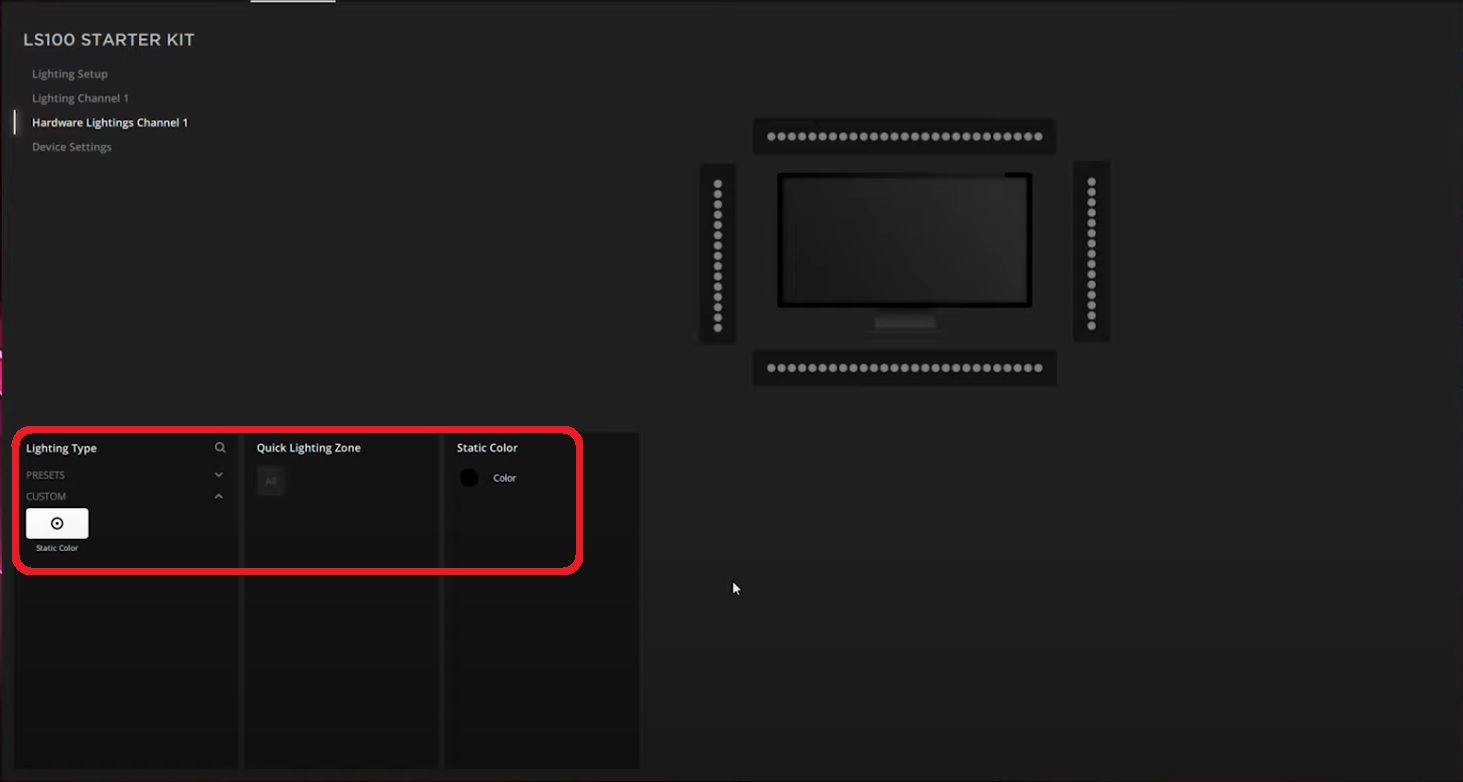

Om du vill att ljusremsor inte ska visa några ljuseffekter väljer du Static Colorför din ljuseffekt och ställer in alla RGB-värden till 0.

Uppdatera firmware för belysningsremsor

Du kan uppdatera firmware för belysningsremsor genom att välja Device Settingsoch sedan klicka på Check for Updates.

Du kan också justera ljusstyrkan på dina belysningsremsor i fönstret SETTINGS.

Videoinstruktioner

För iCUE version 3

• Konfigurera dina lysremsor
• Tillämpa lyseffekter i iCUE
• Videoinstruktioner

Konfigurera dina lysremsor

Om du vill konfigurera dina LS100 RGB-lysremsor monterar du helt enkelt remsor på en metallyta med hjälp av magnetklämmen på varje remsa. Anslut remsor till varandra med hjälp av anslutningarna på remsor.

När alla remsor är anslutna ansluter du hela kedjan av remsor till en belysningskanal på en RGB LED-styrenhet.

Tillämpa belysningseffekter i iCUE

När dina LS100 RGB-belysningsremsor är anslutna tillsammans och inkopplade i en styrenhet öppnar du din iCUE-programvara. Du kan nu tillämpa belysningseffekter på dina belysningsremsor.

1. Klicka på LIGHTING SETUPpå den vänstra menyn.

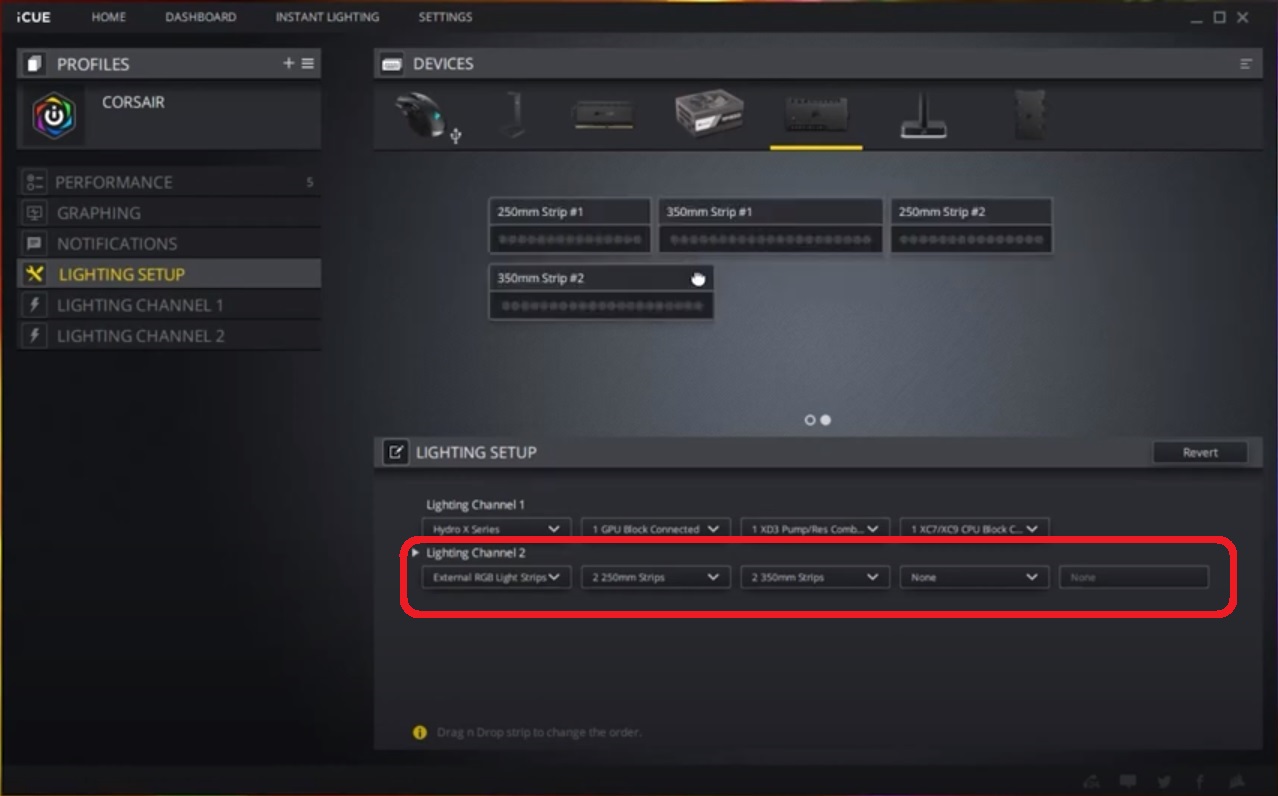

2. Klicka på den nedrullningsbara menyn under belysningskanalen där din belysningsremsa är ansluten och välj sedan External RGB Light Strips.
3. Använd de ytterligare nedrullningsbara menyerna för att ange längden på varje remsa i din kedja.

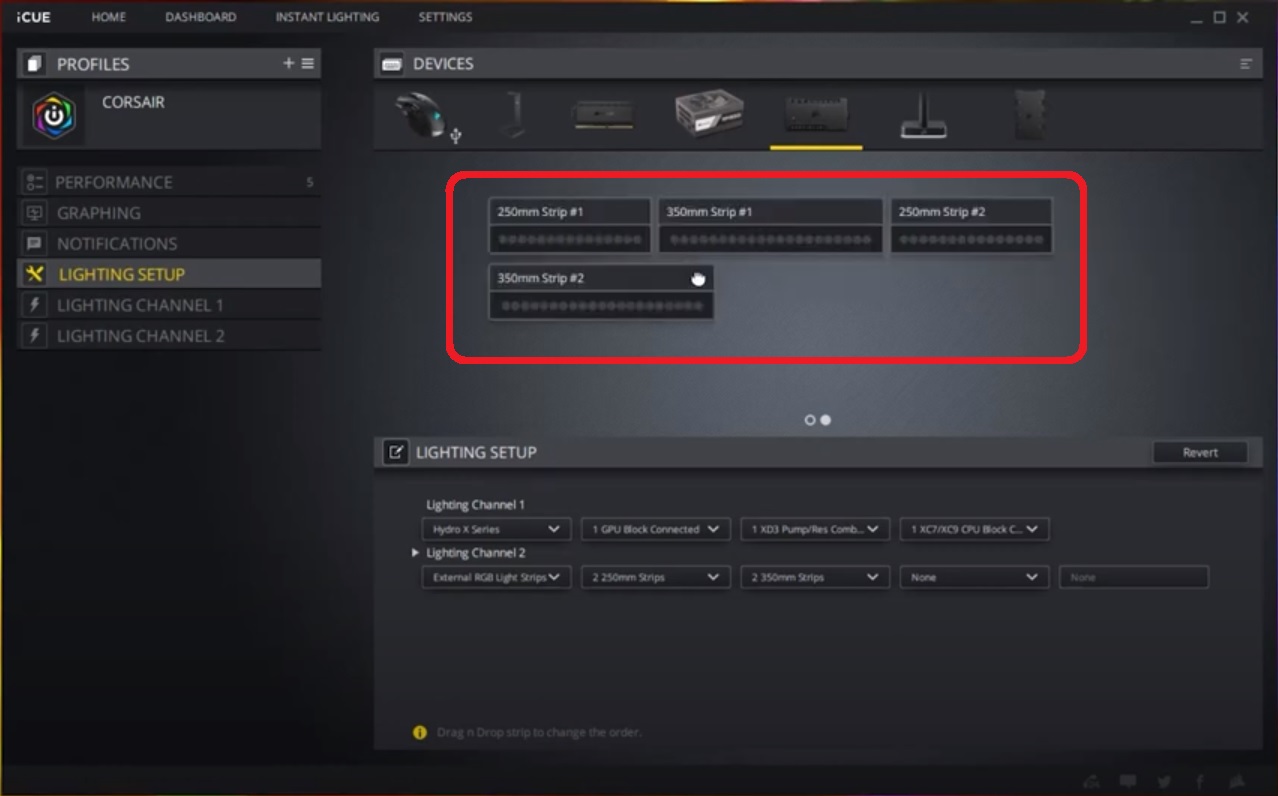

4. Dra och släpp remsindikatorn i den ordning de är kedjade tillsammans.

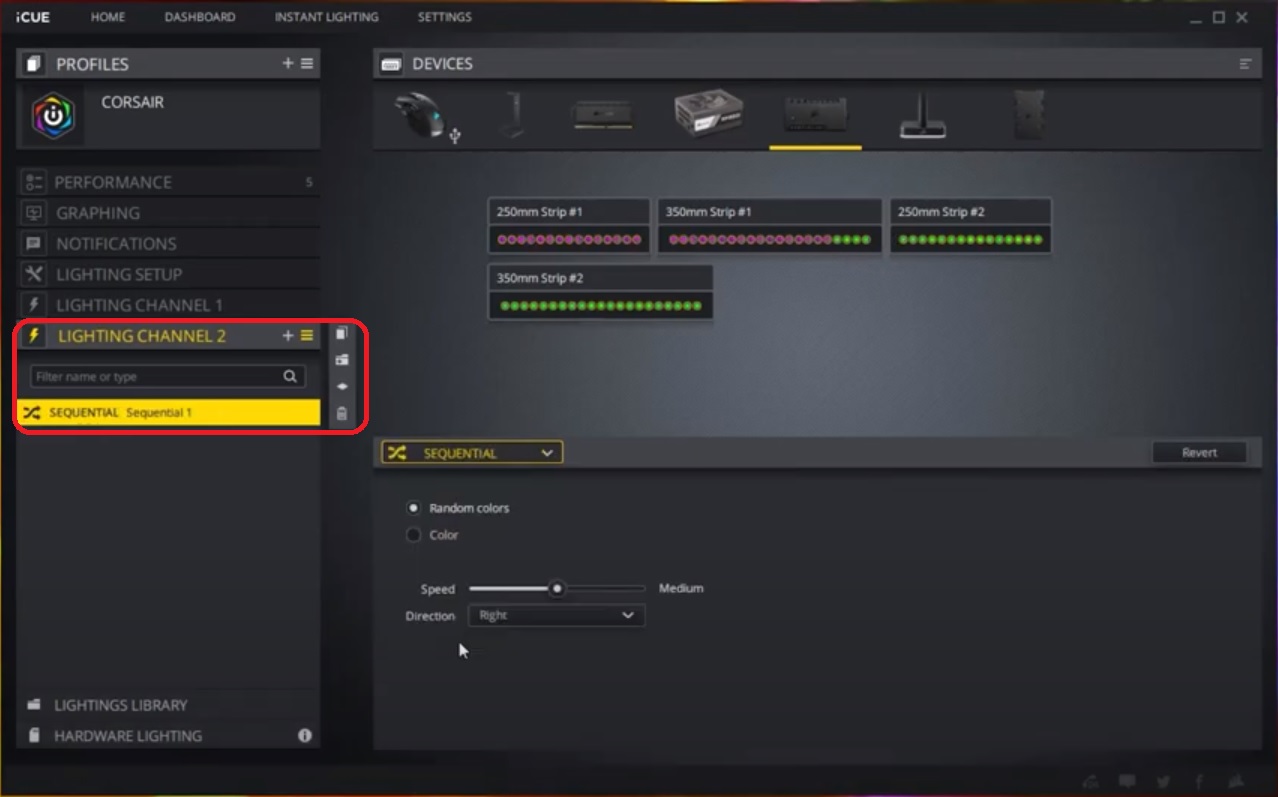

5. Klicka på belysningskanalen som belysningsremsorna är anslutna till i den vänstra menyn.



6. Klicka på knappen +för att lägga till en ny belysningseffekt.
7. Anpassa belysningseffekterna för dina remsor hur du vill.

Videoinstruktioner
