Så här installerar du belysningstrianglar för LC100 Case Accent

Med CORSAIR LC100 Case Accent Lighting Triangles kan du ytterligare personalisera din dator med nio sammankopplade och anpassningsbara mini RGB-belysningspaneler. Den här artikeln innehåller instruktioner och en video om hur du installerar LC100.

Kontrollera att din iCUE-programvara är uppdaterad till den senaste versionen innan installationen.

LC100-trianglar är inte avsedda för hot-swap och trianglar bör inte tas bort eller läggas till tillsammans medan systemet är påslaget.

• Vad som ingår
• Installera LC100
• Konfigurera LC100 i iCUE
• Videoinstruktioner

Vad som ingår

Kontrollera att du har följande komponenter från ditt köp:

• 1x master LC100-triangel
• 8x LC100-följetrianglar
• 4mm-anslutningsstavar
• 5,5mm-anslutningsstavar
• 1x Lighting Node Pro-styrenhet (endast inkluderad i startkitet)

Installera LC100

Innan du börjar installationen måste du se till att datorsystemet är inaktiverat. När det är gjort följer du instruktionerna nedan:

1. Montera LC100-huvudtriangeln på en stålyta i ditt hölje.

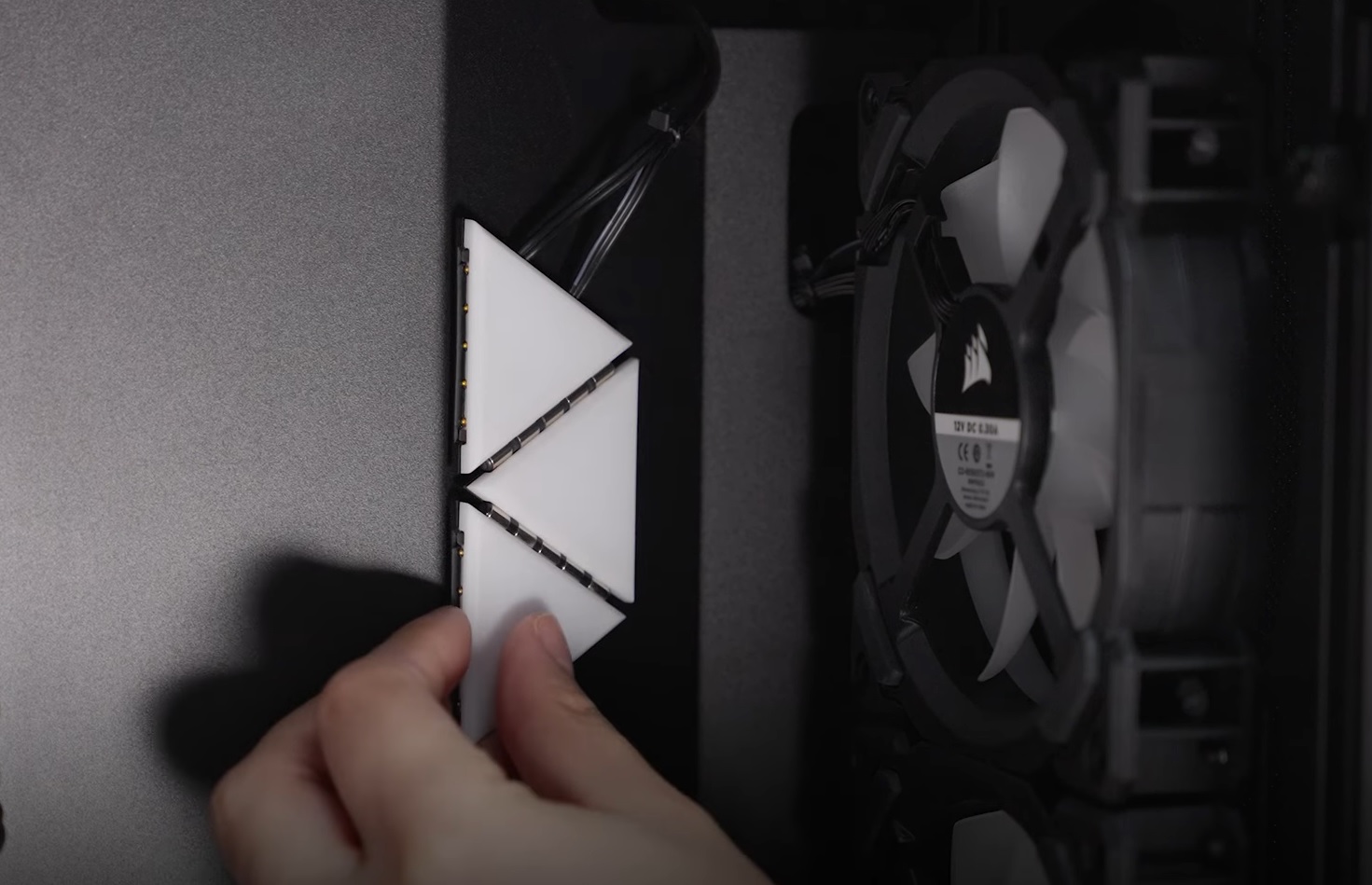

2. Använd 4mm eller 5,5mm anslutningsstänger för att ansluta följetrianglar till huvudtriangeln i den form du önskar.
   • 5,5mm anslutningsstängerna används för att hjälpa följetrianglar att böja sig runt ett hörn i 90 graders vinkel.
   • Upp till 18 följetrianglar drivna av 2 huvudtrianglar kan styras av en enda RGB-controller.



3. Anslut huvudtriangelns 3-pins RGB-strömkontakt till din RGB-controller.
4. Anslut huvudtriangelns SATA-ström till din strömförsörjningsenhet.
5. Anslut USB och SATA-ström för din RGB-controller om du inte redan har gjort det.

Konfigurera LC100 i iCUE

När du har slutfört installationen av LC100 i ditt system är det dags att använda iCUE för att anpassa RGB LED-belysningen. Kontrollera att firmware för iCUE och din LC100 har uppdaterats till de senaste versionerna.

1. Öppna iCUE.

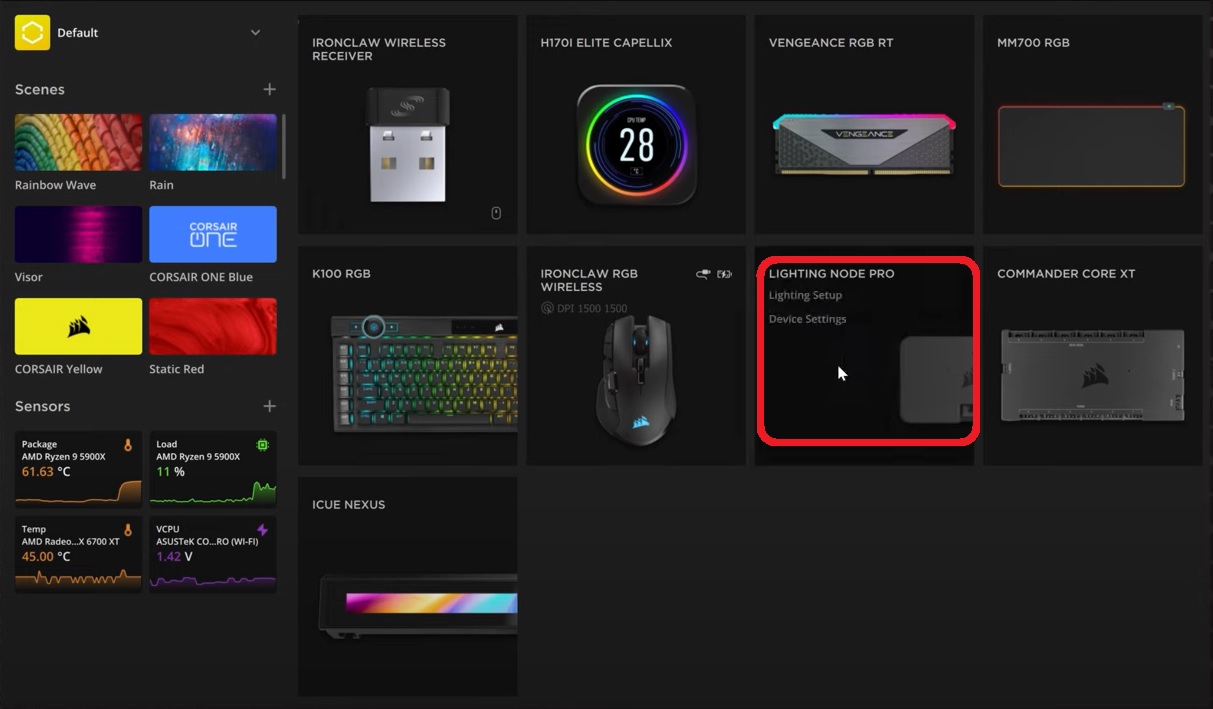

2. Välj din RGB-styrenhet på startskärmen och klicka på Lighting Setup.

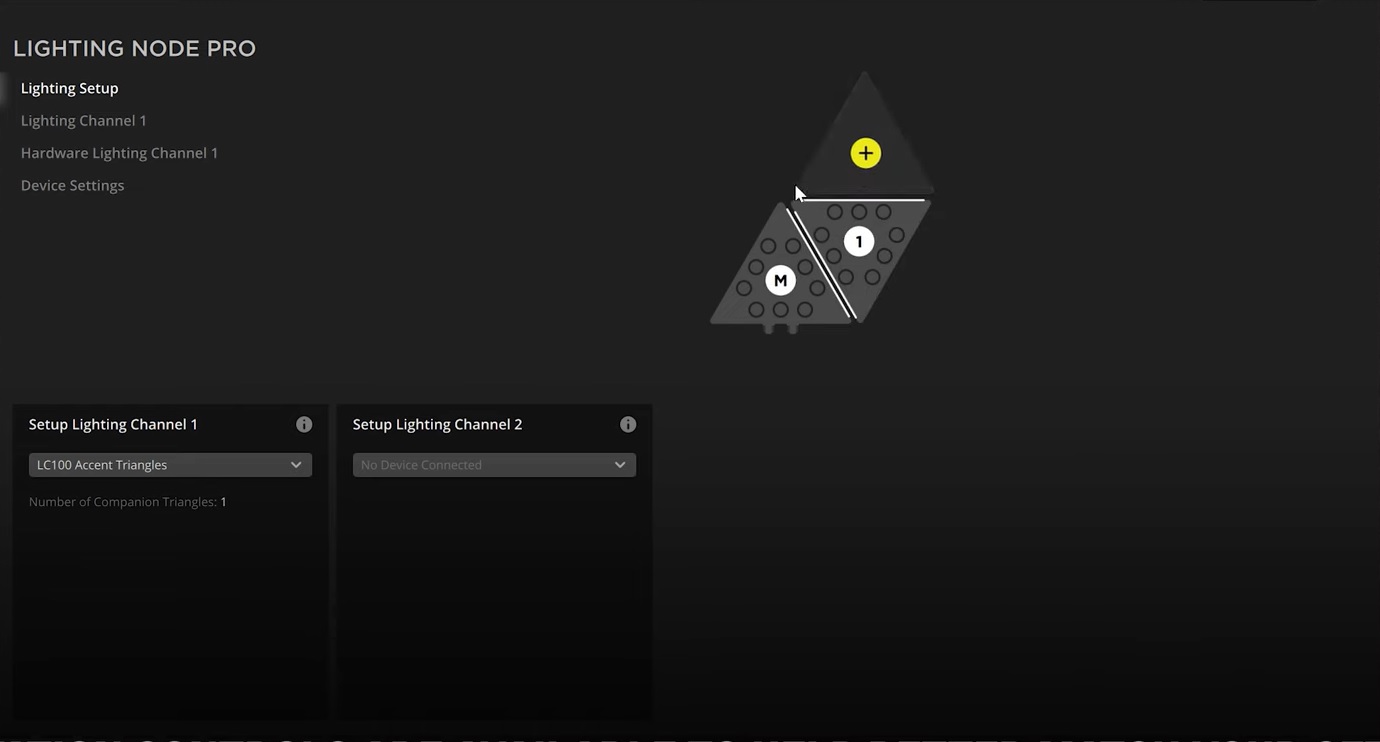

3. Välj LC100 Accent Trianglesi listrutan för belysningskanalen där du har anslutit LC100.
4. På förhandsvisningsskärmen lägger du till och flyttar trianglarna för att matcha din LC100-konfiguration.



5. Välj Lighting Channelpå den vänstra menyn.

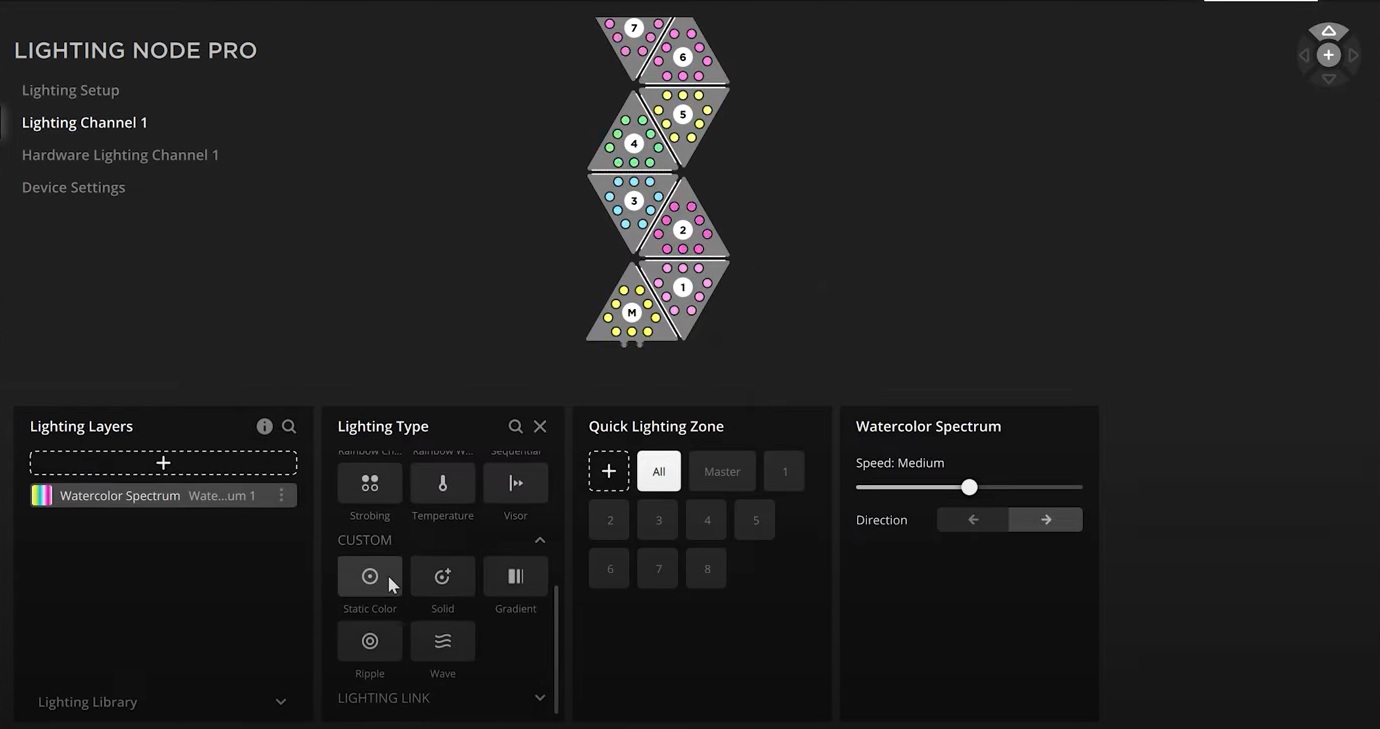

6. Klicka på +-knappen i Lighting Layers för att skapa ett nytt belysningslager för din LC100.
7. Använd alternativen för att anpassa de belysningseffekter du vill ha för din LC100.
   • OBS: Om du väljer en LIGHTING LINK-effekt kommer belysningseffekten att tillämpas på alla iCUE-kompatibla enheter som är anslutna till din dator.


Videoinstruktioner
