需要帮助安装您的iCUE Elite Capellix液冷CPU散热器吗？我们有视频和文字说明来帮助您。这些说明适用于AMD插座。

您还可以在这里找到说明书的PDF版本。

视频说明

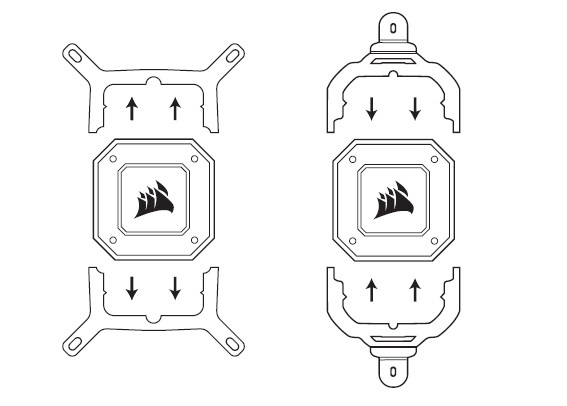

步骤1：更换预安装的支架

Elite Capellix附带预安装的Intel安装支架。您需要将支架更换为AMD支架，以正确安装散热器泵。

1. 从泵头上取下预安装的Intel支架。
2. 通过将两侧推入泵上的槽来安装AMD支架。
   • 在安装散热器之前，请确保支架在所有侧面均匀固定。

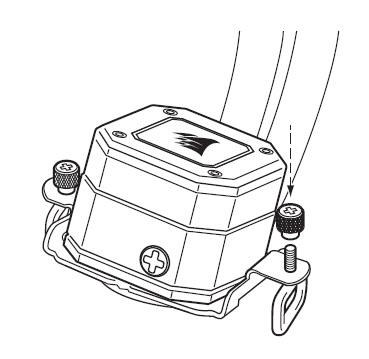

3. 将AMD螺丝夹安装到支架上，并用拇指螺丝轻松固定它们。
   • 不要将拇指螺丝拧紧。您需要留有足够的松动空间，以便将螺丝夹放在安装夹的保持钩上。


步骤2：安装散热器

一旦更换了支架，您就可以将散热器安装到您的PC系统中。

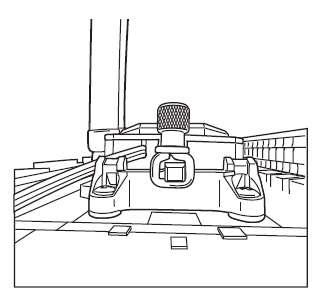

1. 将支架与原装AMD安装夹对齐，并通过将螺丝夹环滑过保持钩来安装散热器。

2. 将拇指螺丝拧紧，直到散热器固定。
   • 不要过紧拧紧拇指螺丝。这样做会损坏保持钩。
3. 将泵转速电缆连接到主板的CPU_FAN头部。
   • 您还应将泵头的电缆引导到系统背面。

步骤3：将风扇和泵连接到iCUE Commander CORE

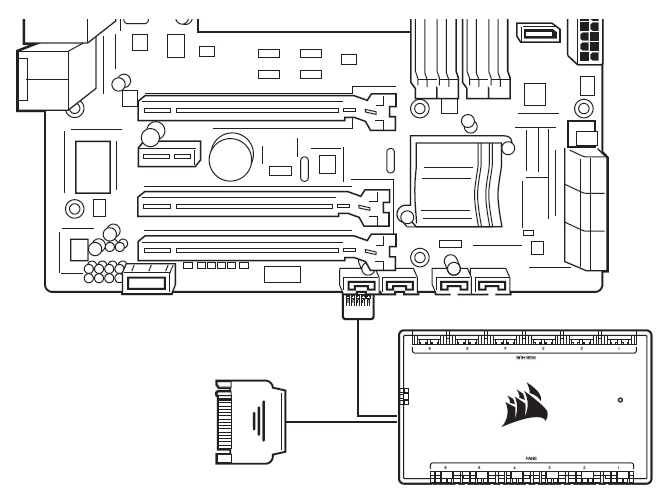

一旦您的散热器安装到主板上，就是时候将风扇和泵连接到iCUE Commander CORE了。

1. 在系统上找到一个合适的位置，可以安装iCUE Commander CORE。
2. 使用双面胶将您的Commander CORE固定安装。
3. 将Elite Capellix的24针电缆连接到Commander CORE上的适当端口。
4. 将风扇的PWM和LED电缆连接到Commander CORE。
   • 注意：Commander CORE最多支持6个CORSAIR PWN RGB风扇。
5. 将Commander CORE USB电缆连接到主板上的可用USB 2.0头部。
6. 将泵电源电缆连接到电源供应器上的SATA电源插头。
