需要帮助安装您的iCUE Elite Capellix液冷CPU散热器吗？我们有视频和文字说明来帮助您。这些说明适用于Intel插座。

您还可以在这里找到说明书的PDF版本。

视频说明

步骤1：准备主板插座

如果您有一个LGA 11XX / 12XX插座，您需要安装附带的Intel背板和LGA 11XX / 12XX支架。

如果您有一个LGA 2011、2011-3或2066插座，则无需安装背板。您只需要安装适当的支架即可。

准备您的主板插座：

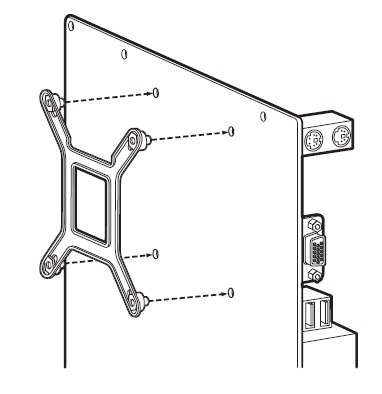

1. 如果您的主板需要，安装Intel背板。

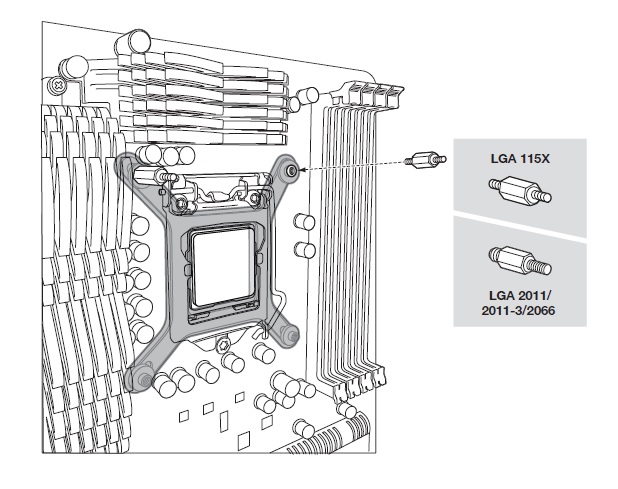

2. 将4个Intel支架螺丝安装到主板上。确保所有4个螺丝都拧紧固定。


步骤2：安装散热器

一旦您在主板上安装了支架，就可以安装散热器了。

注意：您的散热器泵头应该已经涂抹了导热膏。如果您想使用自己的导热膏，请确保您用异丙醇和无纺布彻底清洁泵头的冷板和处理器的集成散热片（IHS）。

1. 在您的PC系统中安装风扇和散热器组件。
   • 在PC机箱外固定螺丝时，请使用附带的垫圈。
2. 将泵头的支架与主板上的四个支架螺丝对准。
3. 拧紧支架的拇指螺丝，直到泵头安全固定。
4. 将泵头的转速电缆连接到主板的CPU_FAN插头。
   • 您还应将泵头的电缆引导到系统背面。

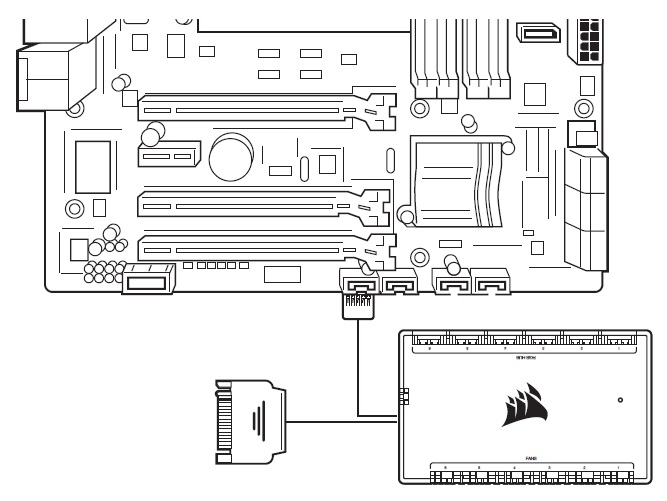

步骤3：将风扇和泵连接到iCUE Commander CORE

一旦您的散热器安装到主板上，就可以将风扇和泵连接到iCUE Commander CORE了。

1. 在系统上找到一个合适的位置，可以安装iCUE Commander CORE。
2. 使用双面胶带安装您的Commander CORE。
3. 将Elite Capellix的24针电缆连接到Commander CORE上的适当端口。
4. 将您的风扇的PWM和LED电缆连接到Commander CORE。
   • 注意：Commander CORE最多支持6个CORSAIR PWM RGB风扇。
5. 将Commander CORE USB电缆连接到主板上的可用USB 2.0插头。
6. 将泵电源电缆连接到电源供应器上的SATA电源插头。
