水冷:如何将您的HYDRO X系列XG5 RGB GPU水冷头安装到您的30系列参考显卡上

本文包含说明和视频，帮助您将CORSAIR HYDRO X系列XG5 RGB GPU水冷头安装到您的参考设计NVIDIA GeForce RTX 30系列显卡上。

注意：如果您想使用XG5的集成RGB照明，您将需要CORSAIR iCUE Commander PRO / CORE XT或Lighting Node PRO控制器，这将让您使用iCUE软件来编程和控制视觉效果。

视频说明

步骤1：准备您的显卡

第一步是为安装水冷头做好显卡的准备。

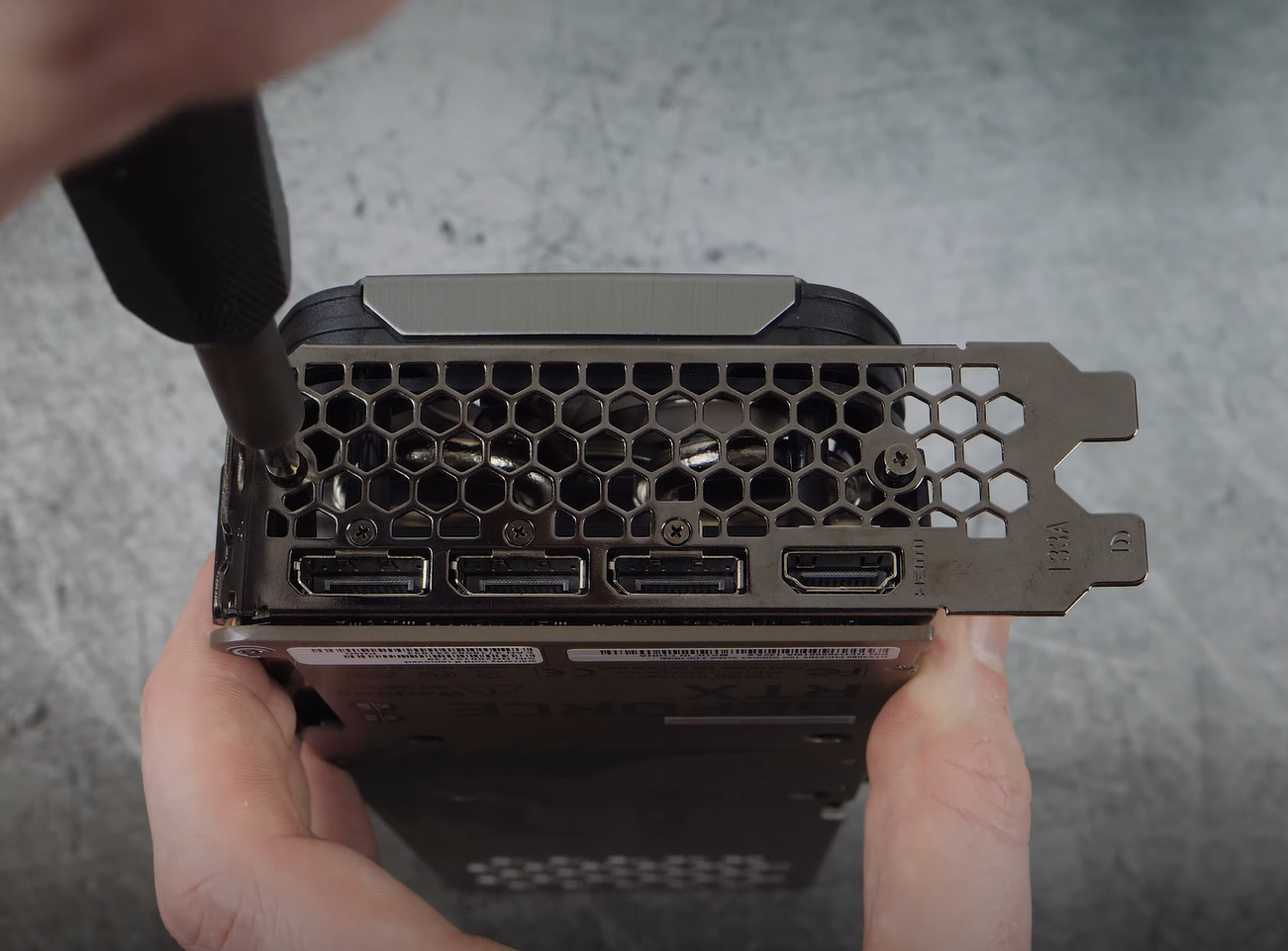

1. 从显卡上拆下PCI插槽安装支架。



2. 如果您的显卡有背板，请将其从显卡上拆下。
3. 从显卡上拆下GPU散热器固定支架。



4. 将显卡PCB从散热器组件上取下。
   • 确保您小心地将风扇从主板头上断开。
5. 使用无纺布和异丙醇清洁您显卡上的旧散热膏。

步骤2：安装水冷头

一旦您将显卡PCB从原始散热器组件上取下并清除任何旧散热膏，您现在可以安装水冷头了。

1. 从XG5冷板上取下塑料盖。
2. 将显卡GPU安装到XG5上，确保对齐孔位。

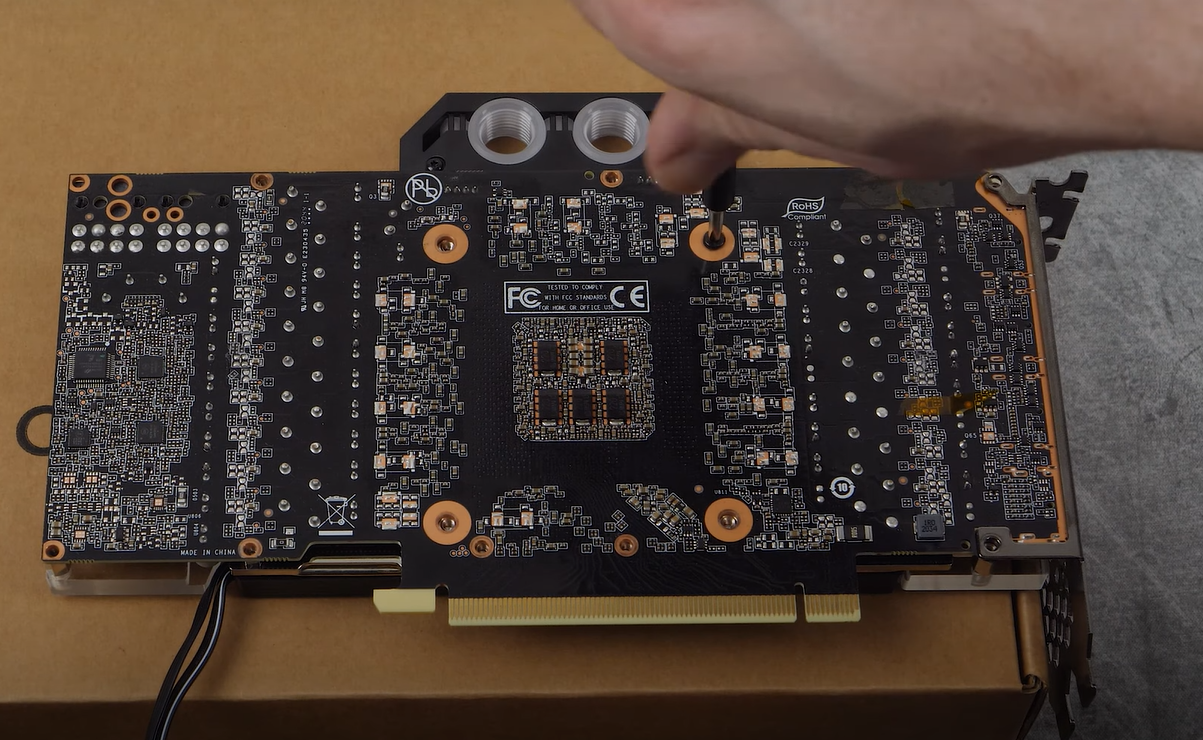

3. 使用提供的螺丝将显卡固定到XG5上。

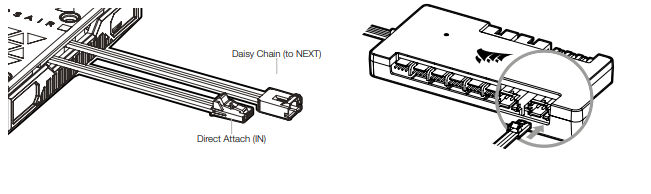

4. 使用适配器将XG5连接到您的CORSAIR灯光控制器或主板ARGB头。


步骤3：将XG5安装到您的自定义冷却回路中

最后一步是将XG5安装到您系统的自定义冷却回路中。您将需要两个CORSAIR XF G1/4" BSPP螺纹型接头将XG5安装到您的自定义冷却回路中。您可以在CORSAIR网店购买这些产品。

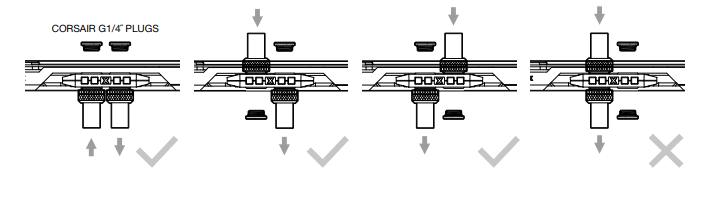

注意：确保不要将XG5上的水冷头端口同时用作进水口和出水口；否则会导致流体绕过水冷头。

1. 将两个 CORSAIR XF G1/4" BSPP 螺纹型接头安装到 XG5 的水冷头端口；确保您手动拧紧接头，不要使用任何工具（例如钳子）。



2. 使用 G1/4" 插头关闭 XG5 的其余端口。
3. 使用随附的插头工具拧紧插头。
   • 注意：不要使用螺丝刀，因为它可能会损坏插头的表面。
4. 安装适合您使用的 XF 压缩接头类型的管道。
5. 使用锁环将管道固定到您的自定义冷却回路。
   • 注意：如果您使用的是除压缩接头之外的其他接头，请使用该接头类型的适当固定方法。
6. 在打开电脑之前对您的冷却回路进行漏水测试。
