iCUE RGB ELITE:如何安装您的iCUE RGB ELITE液冷CPU散热器

本文将帮助您在PC系统中设置ELITE系列液冷CPU散热器。

注意：iCUE RGB ELITE液冷CPU散热器附带Intel安装支架。如果您使用的是AMD系统，则需要将支架更换为兼容AMD的安装支架。

视频说明

第一步：准备散热器

首先要做的是确定散热器在系统中的安装位置以及风扇的方向。如果您需要帮助决定如何安装散热器，您可以查看我们关于理想散热器安装位置的文章。

一旦确定了如何安装散热器和如何调整风扇的方向，请将风扇安装到散热器上，并使用提供的螺丝将其固定在适当位置。

第二步：准备泵头

iCUE RGB ELITE液冷CPU散热器的泵头预先安装有Intel安装支架。如果您使用的是AMD系统，则需要用兼容AMD的支架替换安装支架。

要在泵头上安装AMD安装支架：

1. 从泵头上取下热导胶塑料盖。
2. 从泵头上取下两个Intel安装支架的半部分。
3. 将两个AMD安装支架的半部分插入泵头中。
   • 注意：确保不要触摸或弄脏泵头上的热导胶。


第三步：安装背板

一旦您的泵头安装了适当的安装支架，就是准备背板的时候了。

如果您使用的是Intel系统：

1. 从Intel背板背面撕掉粘贴膜保护膜。

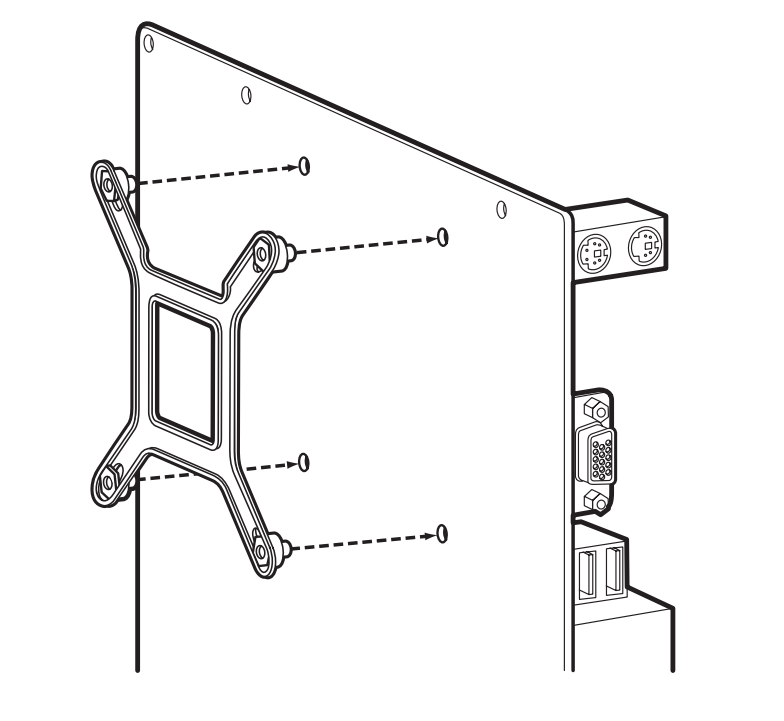

2. 将背板与主板背面的安装孔对齐。
3. 将背板安装到主板背面。

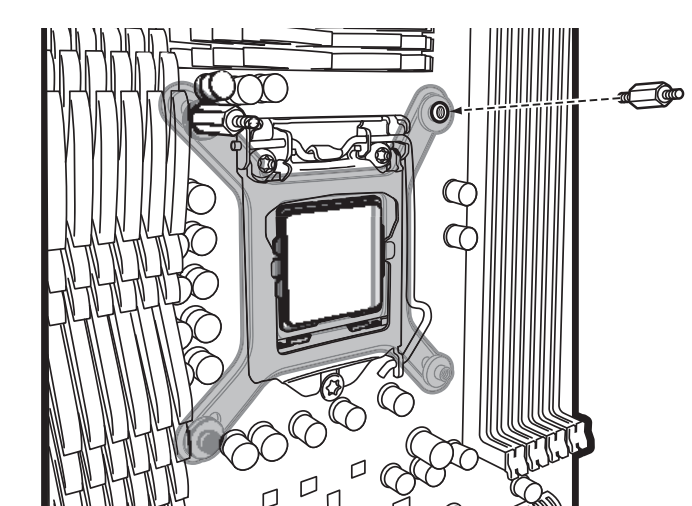

4. 通过主板正面将提供的立柱螺丝固定到背板的安装柱上。


如果您使用的是AMD系统：

1. 拧下并取下主板插座上的塑料固定夹。
2. 将默认的AM4背板安装到主板背面。
3. 通过主板正面将提供的立柱螺丝固定到背板的安装柱上。

第四步：安装散热器和泵头

一旦您将背板安装到主板上，就是安装散热器并将泵头安装到CPU上的时候了：

1. 将散热器安装到系统中所需位置。
2. 使用提供的螺丝固定散热器。
3. 通过将安装支架中的孔与主板上安装的立柱对准，将泵头安装到CPU上。
4. 使用散热器提供的拇指螺丝将泵头固定在CPU上，然后拧紧以固定泵头。

第五步：插入必要的电缆

一旦您的散热器和泵头安装到系统中，最后一步是插入所有必要的电缆，以便您可以在 iCUE 中自定义冷却器设置。

1. 将冷却器的 USB-C 电缆插入泵头。



2. 将电缆的另一端路由到主板托盘后面。
3. 将散热器上的每个风扇连接到冷却器的 PWM 风扇分线器。

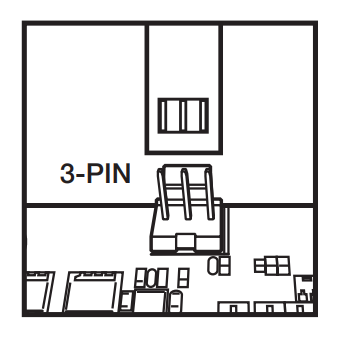

4. 将泵转速电缆连接到主板上的 CPU_FAN 标头。



5. 将数据电缆连接到主板上的 USB 2.0 内部标头。
6. 将泵电源电缆连接到可用的 SATA 电源插头。

一旦您插入了所有必要的电缆，请启动系统。

确保您已安装并更新到最新版本的 iCUE。如果您已正确安装冷却器，您应该在 iCUE 的主屏幕上看到冷却器。
