安裝 Pro XT 或 Platinum 散熱器

大多數新的 Corsair 液冷散熱器都支援 AMD 的 AM4 插座。如果您擁有以下散熱器之一，則無需使用 AM4 AMD 固定支架套件：

• iCUE H100i Elite Capellix
• iCUE H115i Elite Capellix
• iCUE H150i Elite Capellix
• iCUE H100i Pro XT
• iCUE H115i Pro XT
• iCUE H150i Pro XT
• H100i Platinum
• H115i Platinum
• H100i Platinum SE
• H100x
• H60（2018 年款）

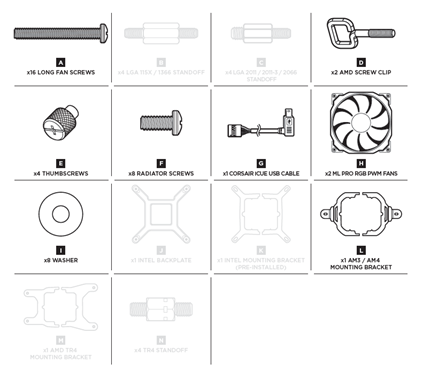

要在 AM4 系統中安裝您的散熱器，您需要以下硬體：

• 1 個 AM4 固定支架（L）
• 2 個 AMD 螺絲夾（D）
• 2 個拇指螺絲（E）

使用 AM4 插座安裝您的散熱器：

1. 從散熱器上移除預安裝的 Intel 固定支架。
2. 將 AMD 固定支架安裝在泵浦的插槽中，將兩側推入。
   • 在安裝散熱器之前，請確保支架四邊均勻固定。

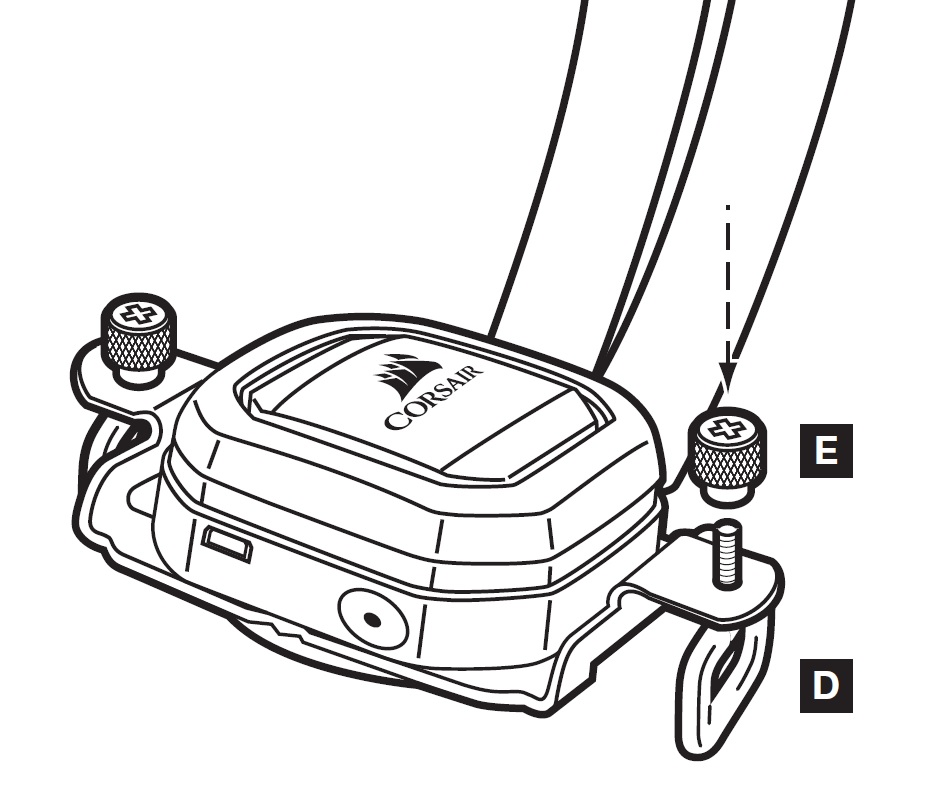

3. 將 AMD 螺絲夾安裝在支架上，並用拇指螺絲固定。
   • 請勿將拇指螺絲拧緊。您需要有足夠的鬆動空間，以便將螺絲夾環套在固定夾的保持鉤上。

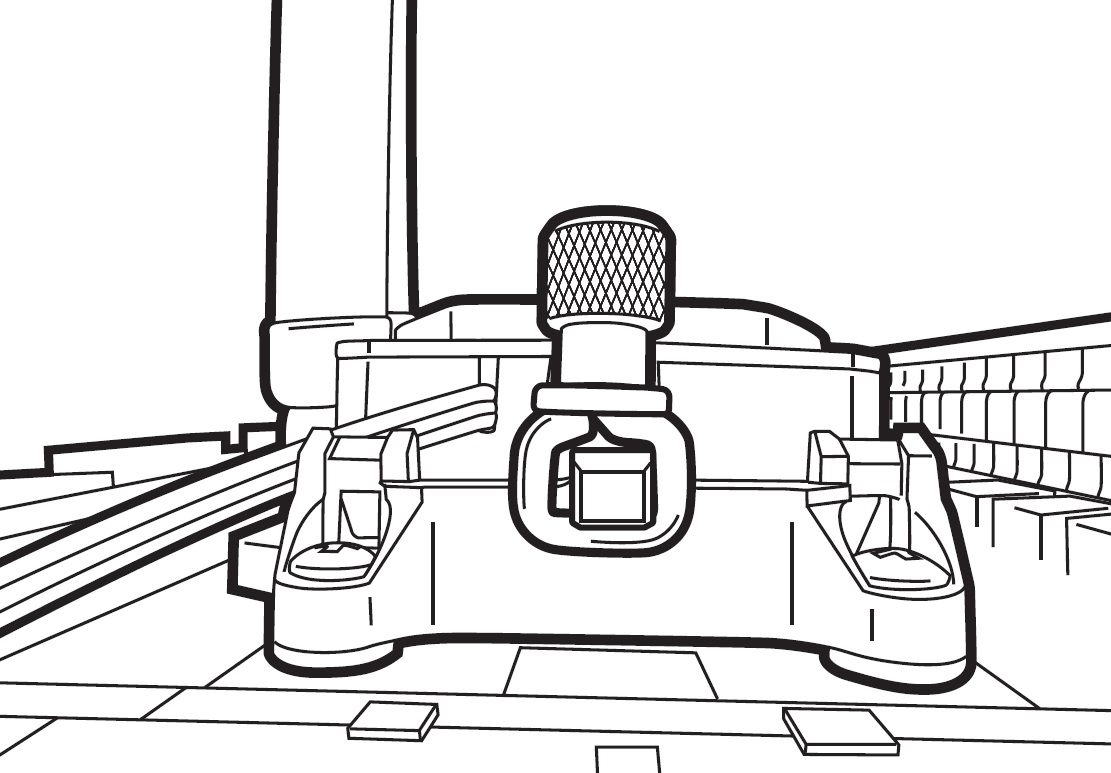

4. 將您的支架與原廠 AMD 固定夾對齊，然後將螺絲夾環滑過固定鉤來安裝散熱器。

5. 旋緊拇指螺絲，直到散熱器固定。
   • 請勿將拇指螺絲擰得太緊，這樣做會損壞固定鉤。

如果您想查看示意圖或更詳細的安裝說明，請參考您的散熱器產品手冊。如果找不到您的產品手冊，您可以使用這份 H100i Platinum 的手冊。

您也可以觀看我們的安裝散熱器影片：

安裝 Hydro 或 Pro 散熱器

舊款散熱器不支援 AM4 插座，但如果您也有 AM4 AMD 固定支架套件，則可以使用以下散熱器與 AM4 插座配合使用：

• H50
• H55
• H75
• H80i v2（H80i GT）
• H90
• H100i v2（H100i GTX）
• H105
• H110i GTX
• H115i

以下是 AM4 AMD 固定支架套件中包含的內容：

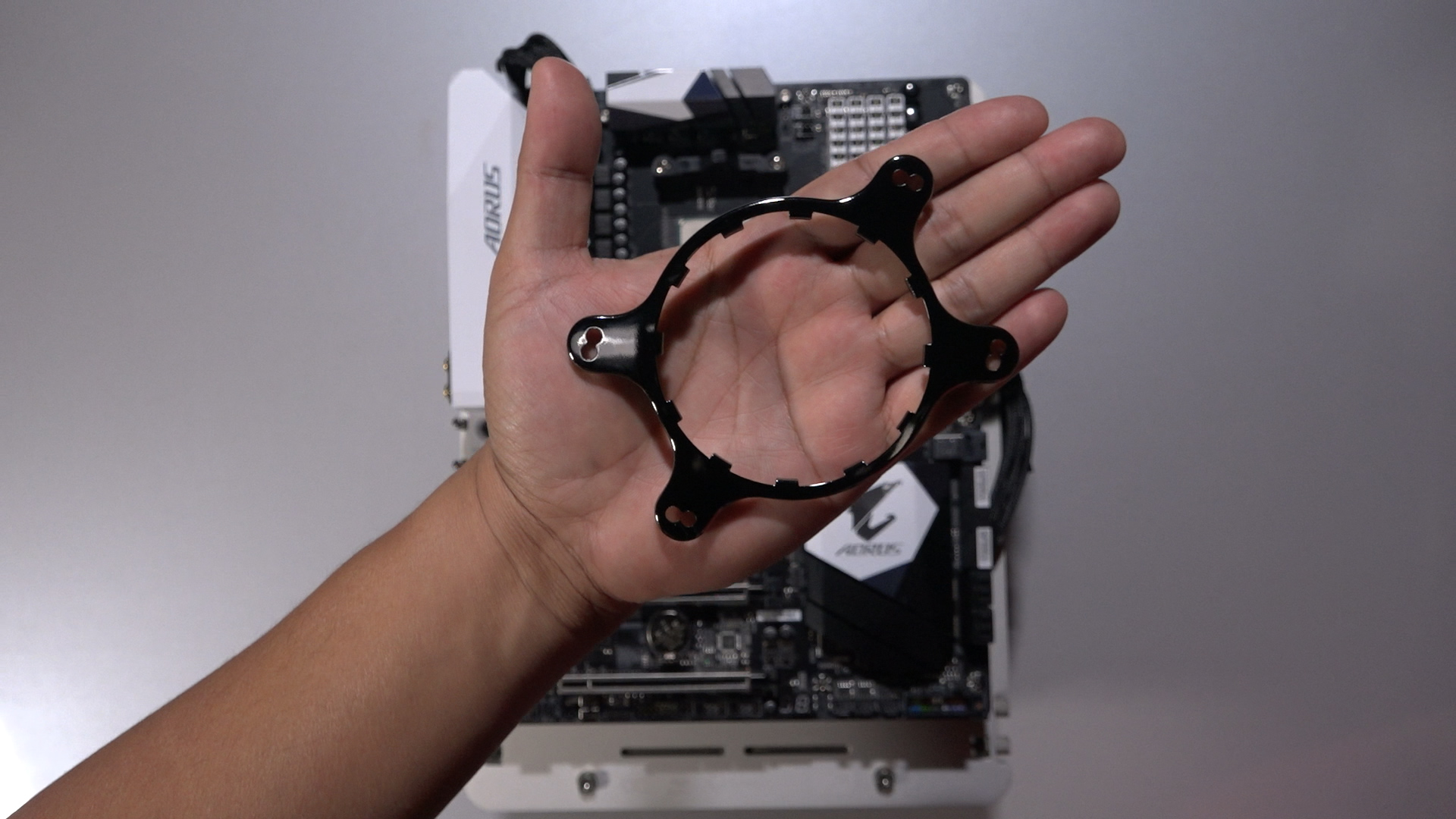

• （1）圓形泵浦的AM4支架

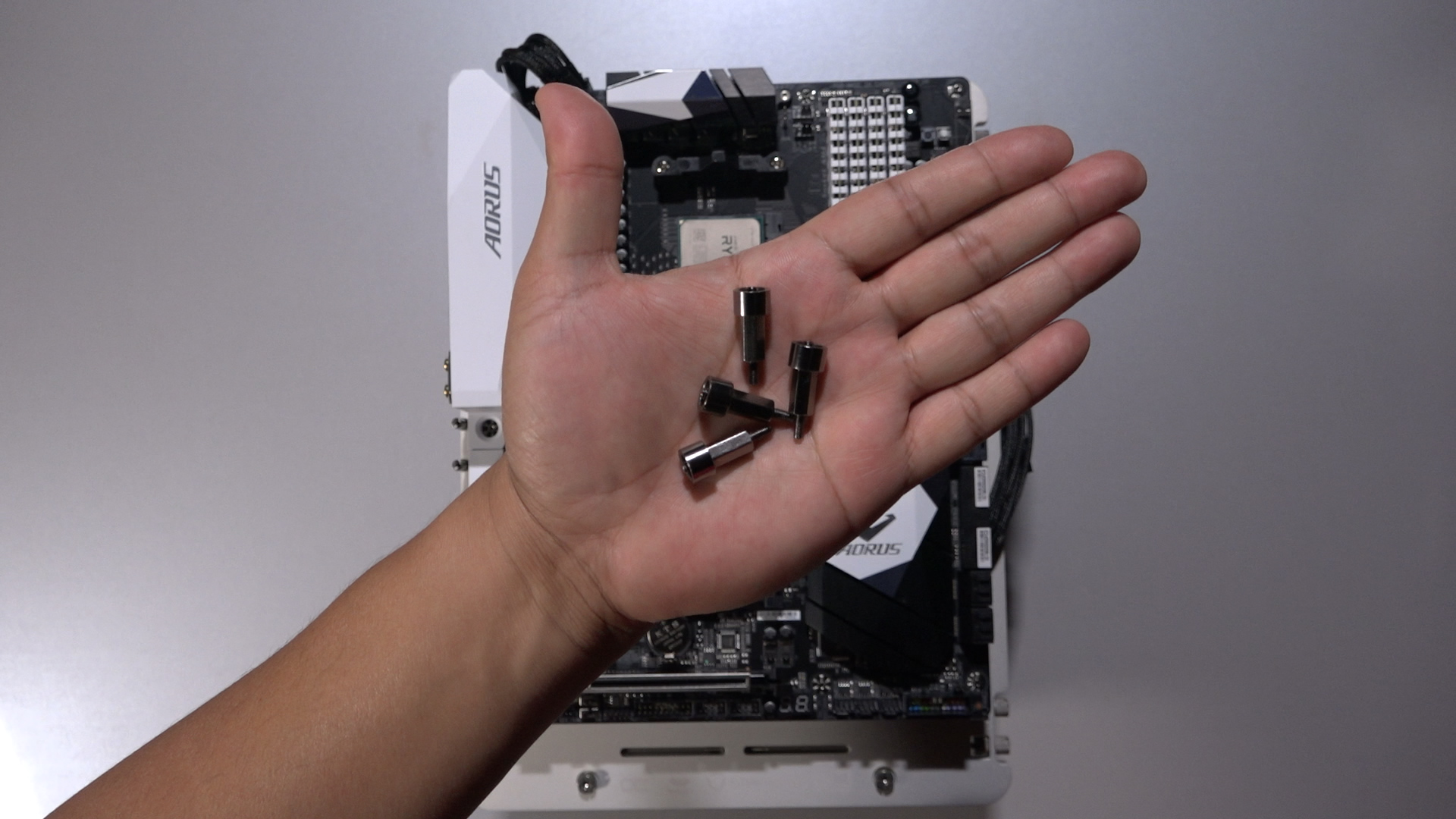

• （4個）帶環境的立柱



• （4個）拇指螺絲


AMD AM4安裝套件安裝說明：

1. 從主機板正面拆下原廠 AMD 安裝夾具。
2. 將 AM4 立柱插入原廠 AMD 背板，帶環境朝下。
3. 將您的 Hydro Series 水冷散熱器上提供的原廠 Intel 支架更換為套件中提供的 AMD 支架。
4. 然後，繼續進行您典型的Hydro Series 散熱器安裝（別忘了插入電源和 USB 電纜）。

欲獲得更多資訊，請參考您的使用者指南或查看我們的論壇！
