需要協助安裝 iCUE Elite Capellix 液體 CPU 散熱器嗎？我們有影片和文字說明來幫助您。這些說明僅適用於AMD插座。

您也可以在這裡找到說明書的PDF版本。

影片說明

步驟1：更換預安裝支架

Elite Capellix 附帶了預先安裝的 Intel 安裝支架。您需要將支架更換為 AMD 支架，以正確安裝散熱器泵。

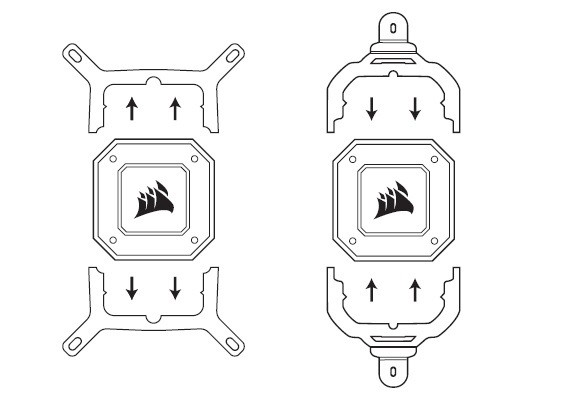

1. 從泵浦頭上拆下預先安裝在散熱器上的 Intel 支架。
2. 將 AMD 支架安裝到泵浦的側邊溝槽上，再將兩側支架推入。
   • 在安裝散熱器之前，請確保支架在所有側面均勻固定。

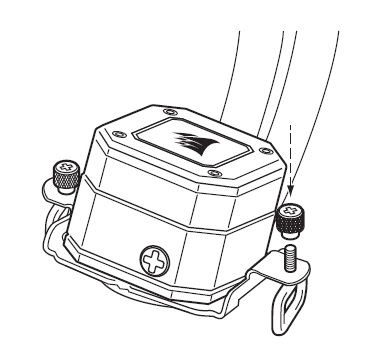

3. 將 AMD 螺絲夾安裝到支架上，並用拇指螺絲鬆緊固定。
   • 不要將拇指螺絲緊固到底。您需要有足夠的鬆動空間將螺絲夾放在安裝夾的保持鉤上。


步驟2：安裝散熱器

一旦更換了支架，您就可以將散熱器安裝到您的 PC 系統中。

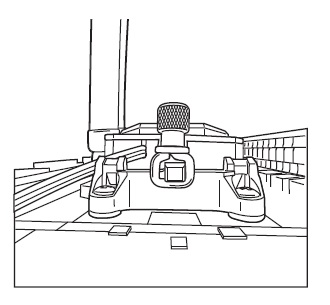

1. 將支架與原廠 AMD 安裝夾對齊，通過將螺絲夾環套在保持鉤上安裝散熱器。

2. 將拇指螺絲緊固，直到散熱器固定。
   • 不要過度緊固拇指螺絲。這樣做會損壞保持鉤。
3. 將泵浦轉速電纜連接到主機板的 CPU_FAN 插座。
   • 您還應該將來自泵浦頭的電纜引導到系統背面。

步驟3：將風扇和泵連接到 iCUE Commander CORE

一旦您的散熱器安裝到主機板上，就該將風扇和泵連接到 iCUE Commander CORE。

1. 在系統上找到一個合適的位置，可以安裝 iCUE Commander CORE。
2. 使用雙面膠帶安裝您的 Commander CORE。

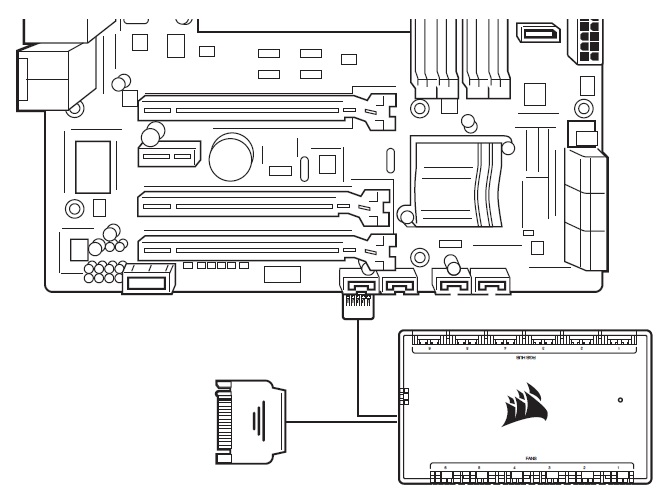

3. 將 Elite Capellix的24-pin 電纜連接到 Commander CORE 上的適當端口。
4. 將風扇的 PWM 和 LED 電纜連接到 Commander CORE 。
   • 注意：Commander CORE 最多可支援 6 個 CORSAIR PWN RGB 風扇。
5. 將 Commander CORE USB 電纜連接到主機板上的可用 USB 2.0 接口。
6. 將泵電源電纜連接到電源供應器的 SATA 電源插頭。
