定製散熱組件：如何將 HYDRO X 系列 XG5 RGB GPU 水冷頭安裝到 30系列顯示卡上

本文章包含指示和影片，以幫助您將CORSAIR HYDRO X系列XG5 RGB GPU水冷頭安裝到您的參考設計NVIDIA GeForce RTX 30系列顯卡上。

注意：如果您想使用XG5的集成RGB照明，您將需要CORSAIR iCUE Commander PRO / CORE XT或Lighting Node PRO控制器，這將讓您使用iCUE軟件來編程和控制視覺效果。

影片說明

步驟1：準備您的顯卡

第一步是為安裝水冷頭做好顯卡的準備。

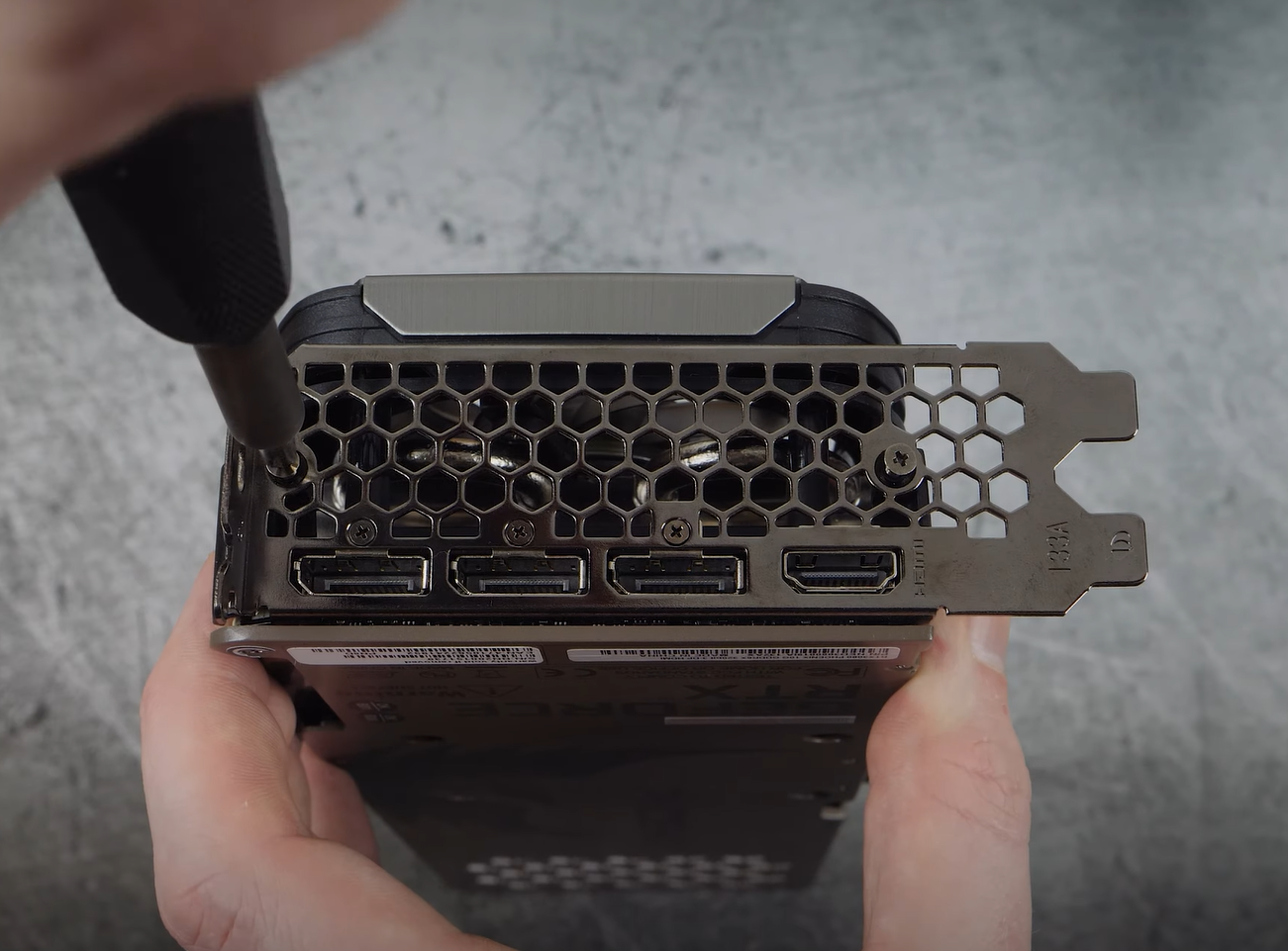

1. 從顯卡上拆下PCI插槽安裝支架。



2. 如果您的顯卡有背板，請將其從顯卡上拆下。

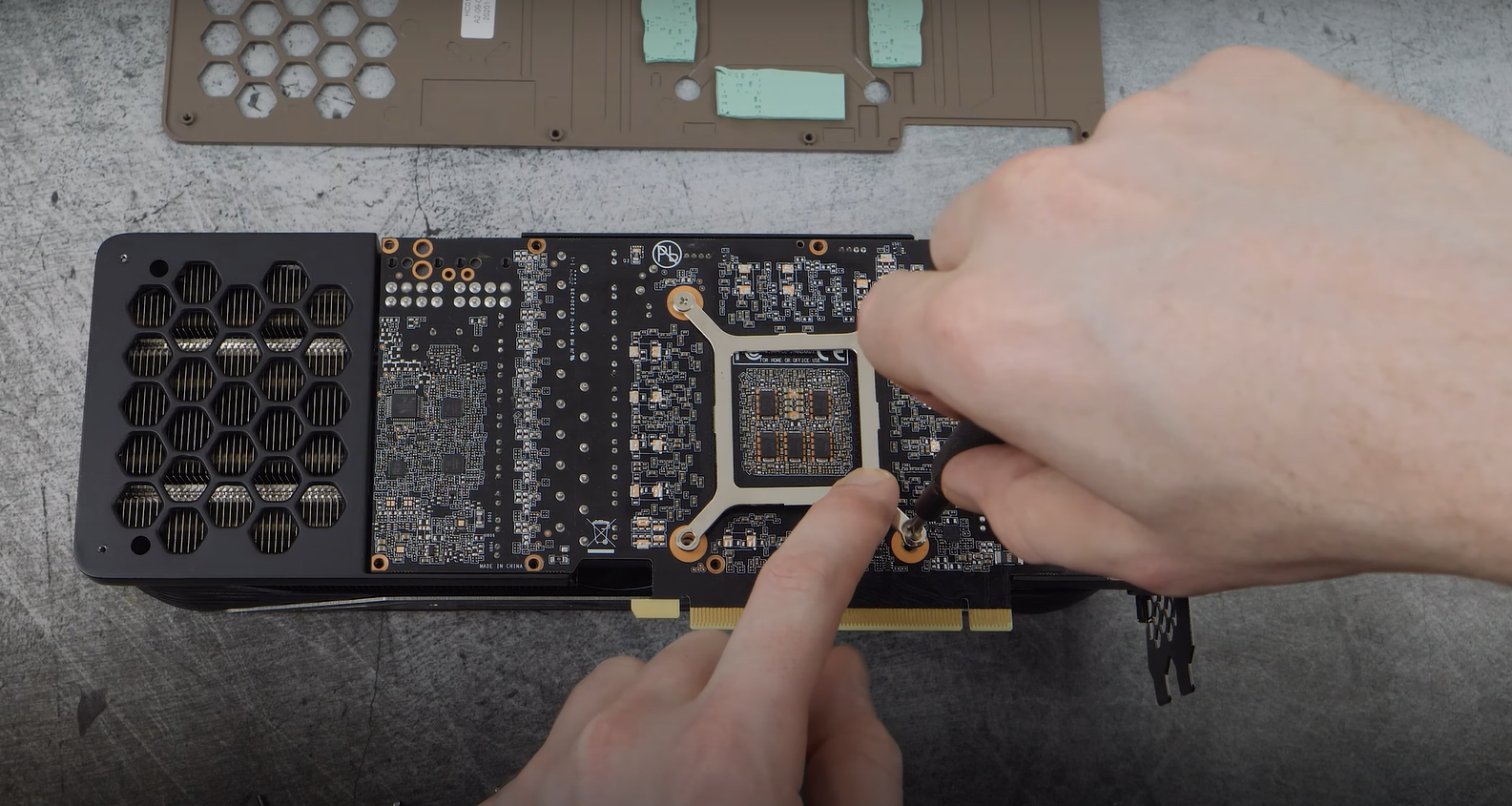

3. 從顯卡上拆下GPU散熱器固定支架。



4. 將顯卡PCB從散熱器組件上拆下。
   • 請確保您小心地將風扇從主機板標頭上拆下。
5. 使用無塵布和異丙醇清潔劑來清除GPU上的舊散熱膏。

步驟2：安裝水冷頭

一旦您從原始散熱器組件上拆下顯卡PCB並清除任何舊散熱膏，您現在可以安裝水冷頭。

1. 從XG5冷板上拆下塑料蓋。
2. 將顯卡GPU安裝到XG5上，確保對齊孔。

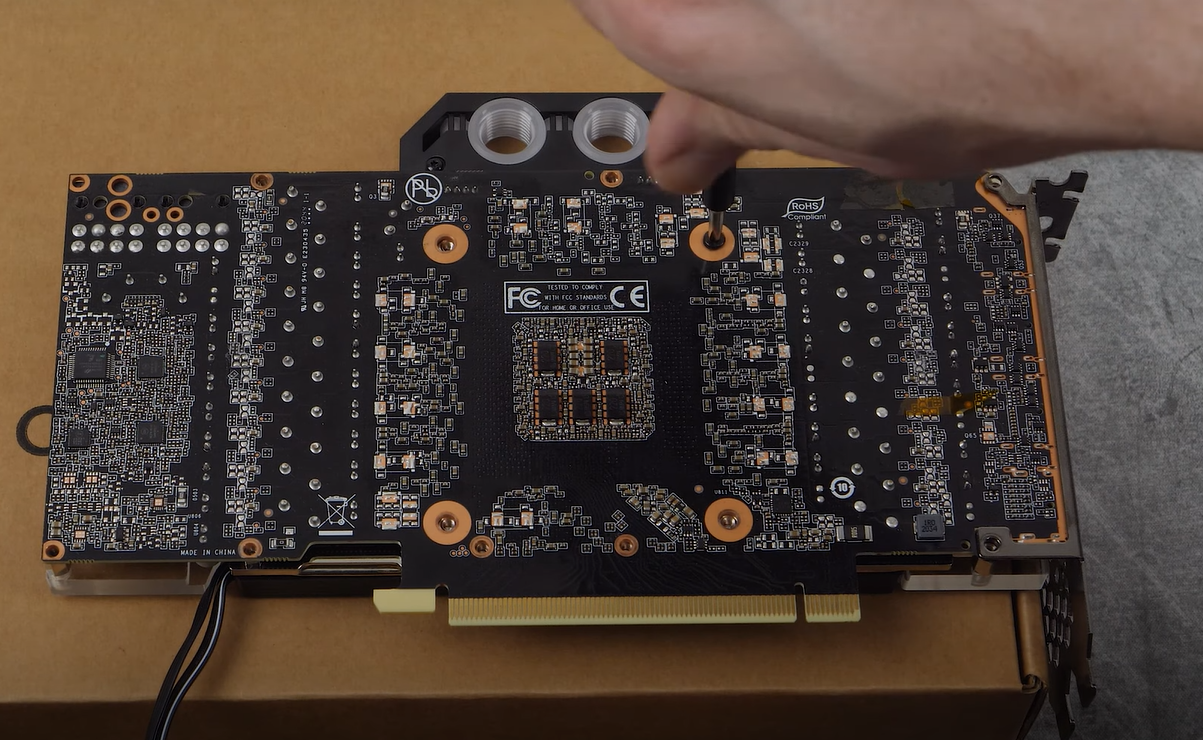

3. 使用提供的螺絲將顯卡固定到XG5上。

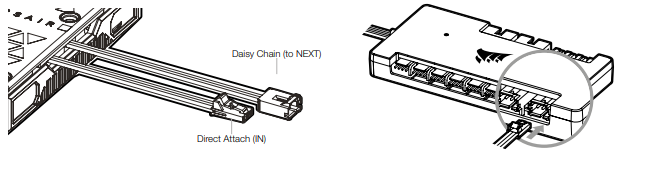

4. 將XG5連接到您的CORSAIR燈光控制器或主機板ARGB標頭，使用轉接器。


步驟3：將XG5安裝到自定冷卻迴路中

最後一步是將XG5安裝到系統的自定冷卻迴路中。您將需要兩個CORSAIR XF G1/4" BSPP螺紋型配件來將XG5安裝到您的自定冷卻迴路中。您可以在CORSAIR網店上購買這些配件。

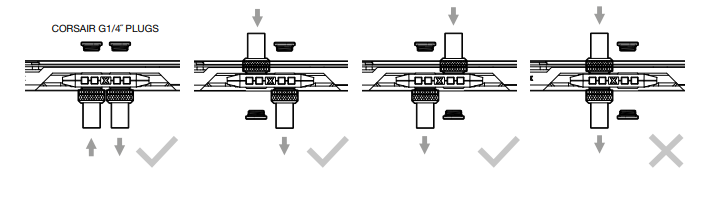

注意：請確保不要將XG5上的水冷頭端口用作進水口和出水口；否則會導致流體繞過水冷頭。

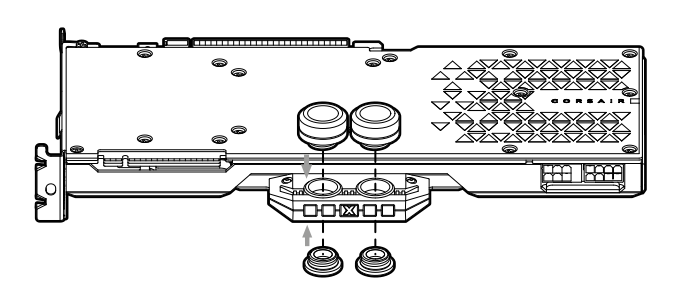

1. 將兩個 CORSAIR XF G1/4" BSPP 螺紋式配件安裝到 XG5 的水冷卻區域；請確保您手動緊固配件，不要使用任何工具（例如鉗子）。



2. 使用 G1/4" 插頭封閉 XG5 的其餘端口。
3. 使用隨附在配件中的插頭工具緊固插頭。
   • 注意：請勿使用螺絲刀，以免損壞插頭表面。
4. 安裝適用於您使用的 XF 壓縮配件類型的適當管路。
5. 使用鎖環將管路固定在您的自定義冷卻迴路上。
   • 注意：如果您使用的是非壓縮配件，請使用該配件類型的適當固定方法。
6. 在啟動電腦之前對冷卻迴路進行漏水測試。
