水冷散熱器：如何安裝 iCUE RGB ELITE 液體 CPU 冷卻器

本文章將幫助您在PC系統中設置ELITE系列液冷CPU散熱器。

注意：iCUE RGB ELITE液冷CPU散熱器附帶Intel安裝支架。如果您使用的是AMD系統，您需要將支架更換為與AMD兼容的安裝支架。

影片說明

第一步：準備散熱器

首先要做的是確定散熱器在系統中的安裝位置以及風扇的方向。如果您需要幫助決定如何安裝散熱器，您可以查看我們關於理想散熱器安裝位置的文章。

一旦您決定了如何安裝散熱器以及風扇的方向，將風扇安裝在散熱器上，並使用提供的螺絲將其固定在位。

第二步：準備泵頭

iCUE RGB ELITE液冷CPU散熱器的泵頭預先安裝有Intel安裝支架。如果您使用的是AMD系統，您需要將支架更換為與AMD兼容的支架。

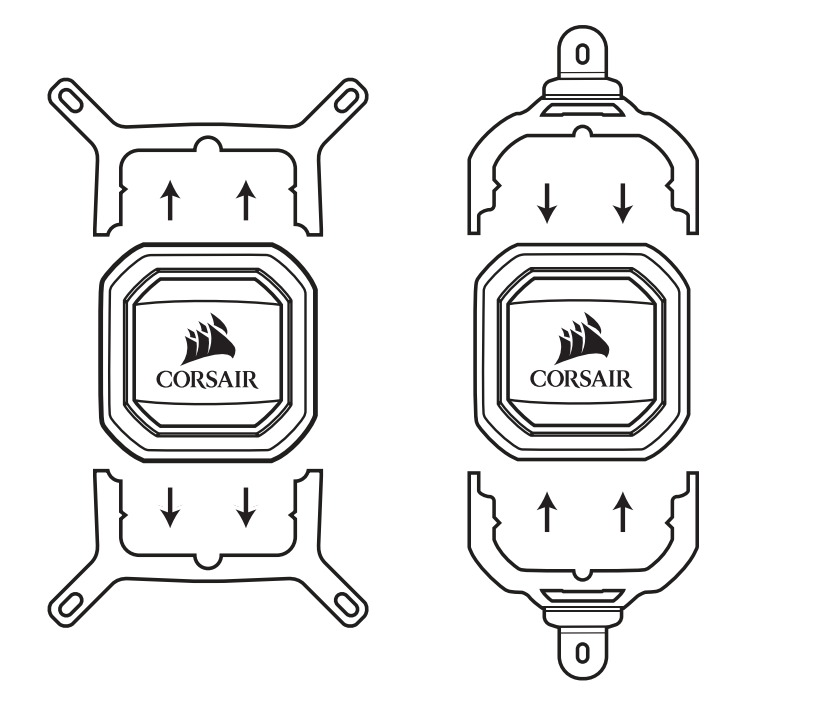

安裝AMD支架到泵頭：

1. 從泵頭上取下熱導膏塑料蓋。
2. 從泵頭上取下兩個Intel安裝支架的半部分。
3. 將兩個AMD安裝支架的半部分插入泵頭中。
   • 注意：請確保不要觸摸或弄髒泵頭上的導熱膏。


第三步：安裝背板

一旦您的泵頭安裝了正確的支架，就是準備背板的時候了。

如果您使用的是Intel系統：

1. 從Intel背板背面取下黏合膜保護貼。。

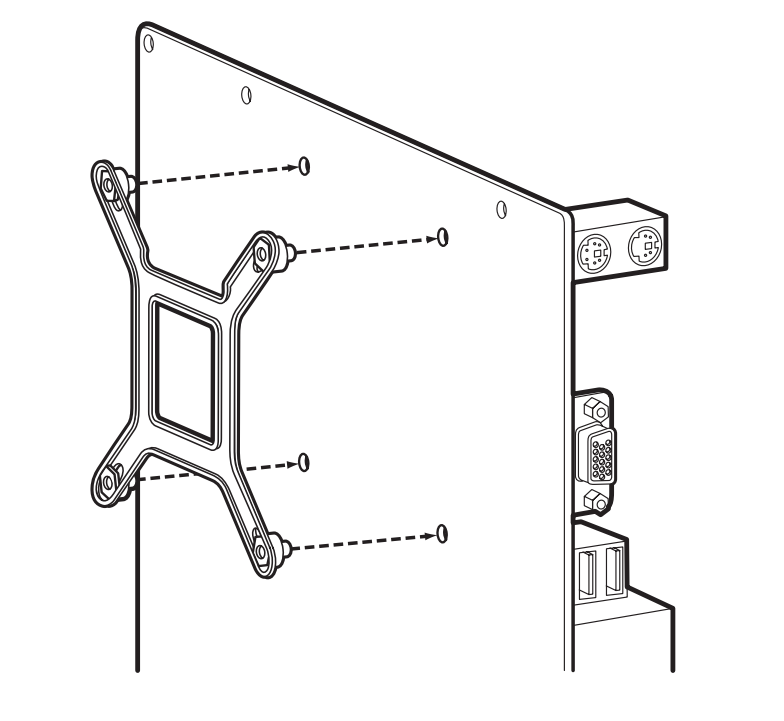

2. 將背板對齊主機板背面的安裝孔。
3. 將背板安裝到主機板背面。

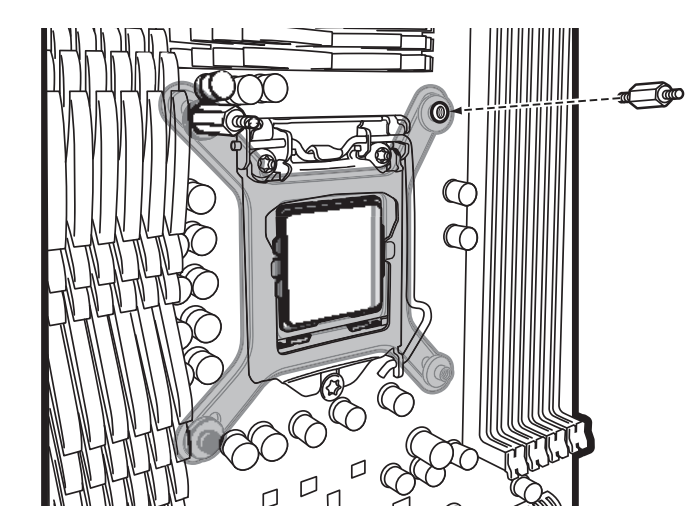

4. 通過主機板正面將提供的立柱螺絲固定到背板的安裝柱上。


如果您使用的是AMD系統：

1. 拆下主機板插座上的塑料固定夾。
2. 將默認的AM4背板安裝到主機板背面。
3. 通過主機板正面將提供的立柱螺絲固定到背板的安裝柱上。

第四步：安裝散熱器和泵頭

一旦您將背板安裝到主機板上，就是安裝散熱器並將泵頭安裝到CPU上的時候了：

1. 將散熱器安裝到系統中所需的位置。
2. 使用提供的螺絲固定散熱器。
3. 通過將安裝支架中的孔與主機板上安裝的立柱對齊，將泵頭安裝到CPU上。
4. 使用散熱器提供的拇指螺絲將泵頭固定在CPU上，然後緊固以固定泵頭。

第五步：插入必要的電纜

當您的散熱器和泵頭安裝到系統中後，最後一步是插入所有必要的電纜，以便您可以在 iCUE 中自定義冷卻器設置。

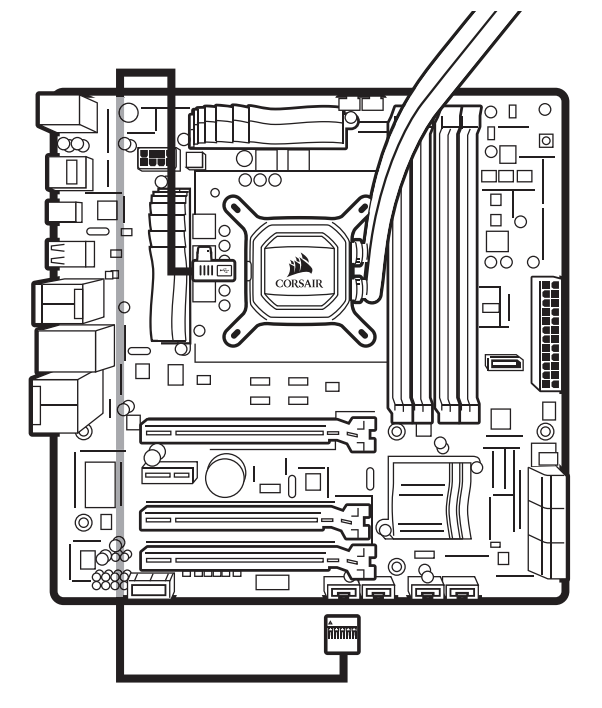

1. 將冷卻器的 USB-C 電纜插入泵頭。



2. 將電纜的另一端路由到主機板背板後方。
3. 將散熱器上的每個風扇連接到冷卻器的 PWM 風扇分配器。
4. 將泵頭轉速電纜連接到主機板上的 CPU_FAN 標頭。



5. 將數據電纜插入主機板上的 USB 2.0 內部標頭。
6. 將泵頭電源電纜連接到可用的 SATA 電源插頭。

一旦您插入了所有必要的電纜，開啟系統電源。

請確保已安裝 iCUE 並更新至最新版本。如果您已正確安裝冷卻器，您應該在 iCUE 的主畫面上看到冷卻器。( Commander Core XT*需要 - 單獨出售).

*CW-9060064-WW2 和 CW-9060065-WW2 需要
