Sie haben einen AMD AM4-Sockel und benötigen Hilfe bei der Installation Ihres XC7 RGB-Kühlers? Wir haben ein Video, das Sie durch den Installationsprozess führt.

Videoanleitung

Vorbereitung zur Installation des XC7 RGB

Wenn Sie den XC7 RGB auf Ihren AMD AM4-Sockel installieren, müssen Sie zuerst die originale Montagehalterung entfernen und die AMD AM4-Backplate installieren.

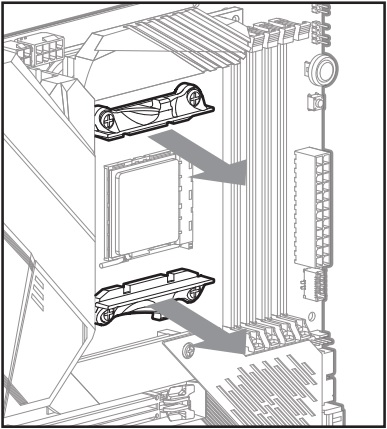

1. Entfernen Sie die originale AM4-Montagehalterung auf Ihrem Motherboard.



2. Kleben Sie das mitgelieferte doppelseitige Klebeband auf die AM4-Backplate.



3. Verwenden Sie das doppelseitige Klebeband, um die AM4-Backplate auf der Rückseite des Motherboards zu befestigen.
   • Vergewissern Sie sich, dass die Löcher auf der Backplate richtig mit den Löchern auf Ihrem Motherboard ausgerichtet sind.

Sie müssen auch die Intel LGA 1200-Halterung um den XC7 RGB-Wasserblock entfernen und die AMD AM4-Montagehalterung installieren.

1. Entfernen Sie die TIM-Schutzabdeckung von der Unterseite des XC7 RGB-Wasserblocks.

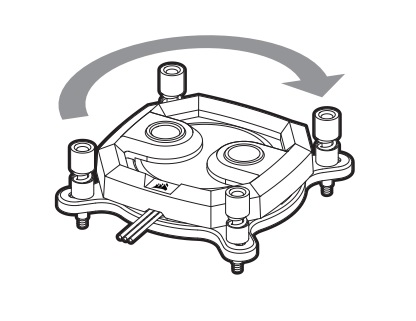

2. Drehen Sie die Halterung leicht im Uhrzeigersinn, bis sie stoppt.



3. Ziehen Sie die Halterung über die Kaltplatte des Wasserblocks, um sie zu entfernen.

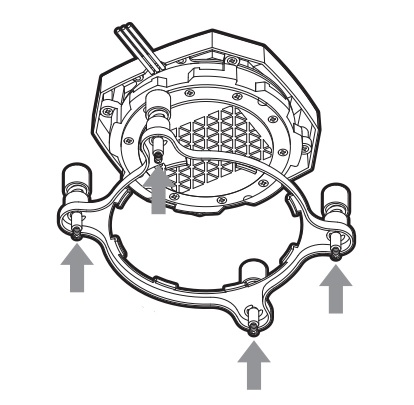

4. Installieren Sie die AMD AM4-Montagehalterung auf den Wasserblock.


Installation des XC7 RGB

Nachdem Sie sowohl die AMD AM4-Backplate auf Ihrem Motherboard als auch die AMD AM4-Montagehalterung auf Ihrem XC7 RGB-Wasserblock installiert haben, können Sie den Kühler jetzt auf Ihrem Motherboard installieren.

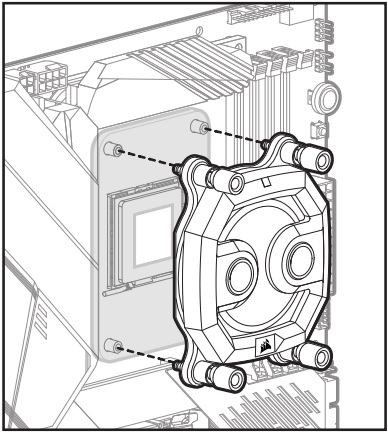

1. Platzieren Sie den Wasserblock auf der AMD AM4-Backplate.



2. Ziehen Sie die Schrauben des XC7 RGB fest, um ihn auf der Backplate zu sichern.
3. Verwenden Sie das mitgelieferte RGB-Adapterkabel, um den XC7 RGB mit einem CORSAIR-Beleuchtungscontroller, einem anderen Hydro X-Serienkomponenten oder einem Motherboard-RGB-Header zu verbinden.

Nachdem Sie die Installation des XC7 RGB abgeschlossen haben, können Sie iCUE verwenden, um die RGB-Beleuchtung Ihres Kühlers anzupassen.
