Hydro X: So installieren Sie Ihren HYDRO X Series XG5 RGB GPU-Wasserkühler auf Ihre 30er-Referenzgrafikkarte

Dieser Artikel enthält Anweisungen und ein Video, um Ihnen bei der Installation Ihres CORSAIR HYDRO X Series XG5 RGB GPU-Wasserkühlers auf Ihrer NVIDIA GeForce RTX 30-Serie Grafikkarte im Referenzdesign zu helfen.

HINWEIS: Wenn Sie die integrierte RGB-Beleuchtung des XG5 verwenden möchten, benötigen Sie entweder einen CORSAIR iCUE Commander PRO / CORE XT oder einen Lighting Node PRO-Controller, mit dem Sie die iCUE-Software verwenden können, um visuelle Effekte zu programmieren und zu steuern.

Videoanleitung

Schritt 1: Vorbereiten Ihrer Grafikkarte

Der erste Schritt besteht darin, Ihre Grafikkarte für die Installation des Wasserkühlers vorzubereiten.

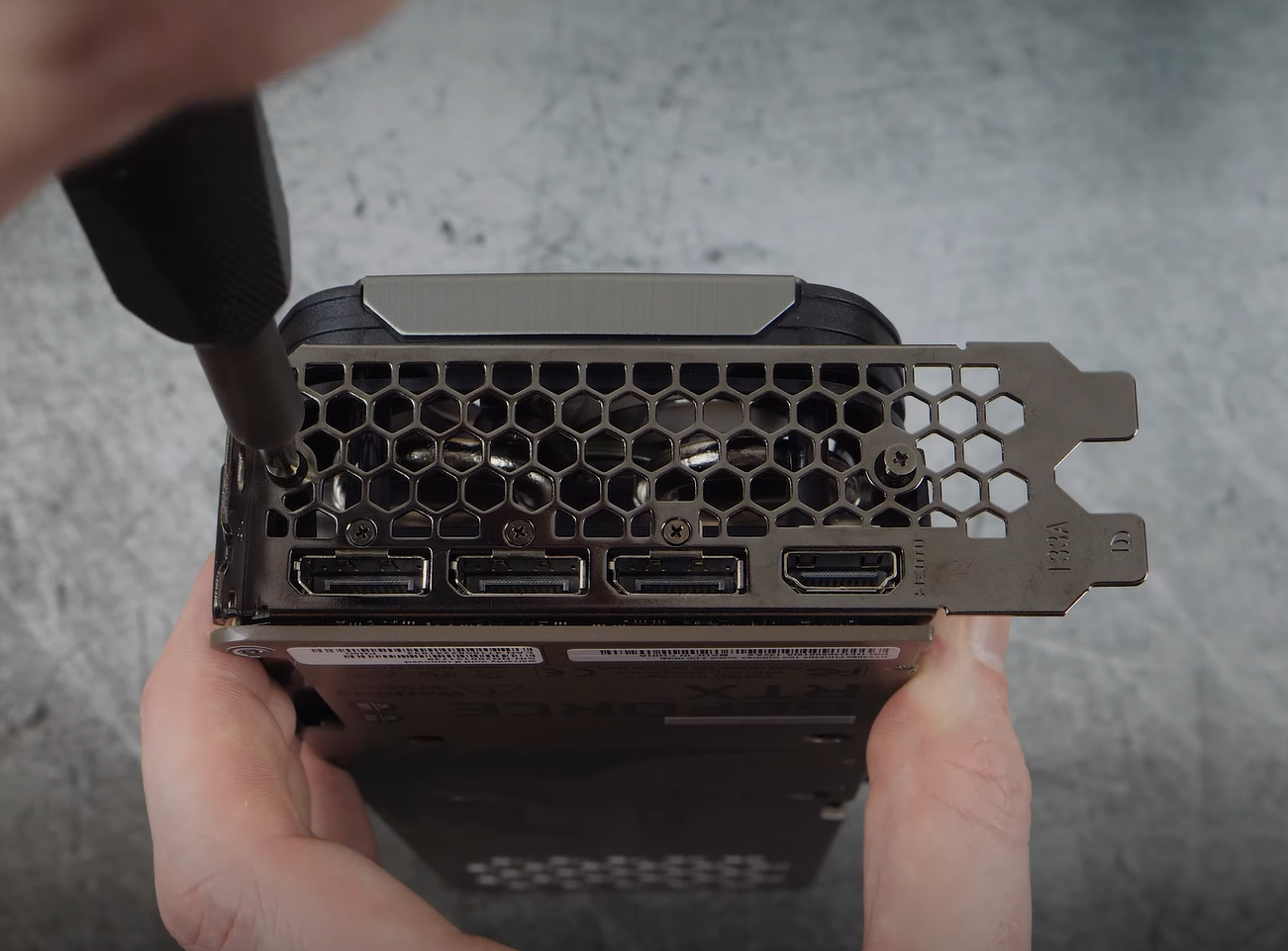

1. Schrauben Sie die PCI-Steckplatzhalterung von der Grafikkarte ab.



2. Wenn Ihre Grafikkarte eine Rückplatte hat, schrauben Sie diese von der Grafikkarte ab.

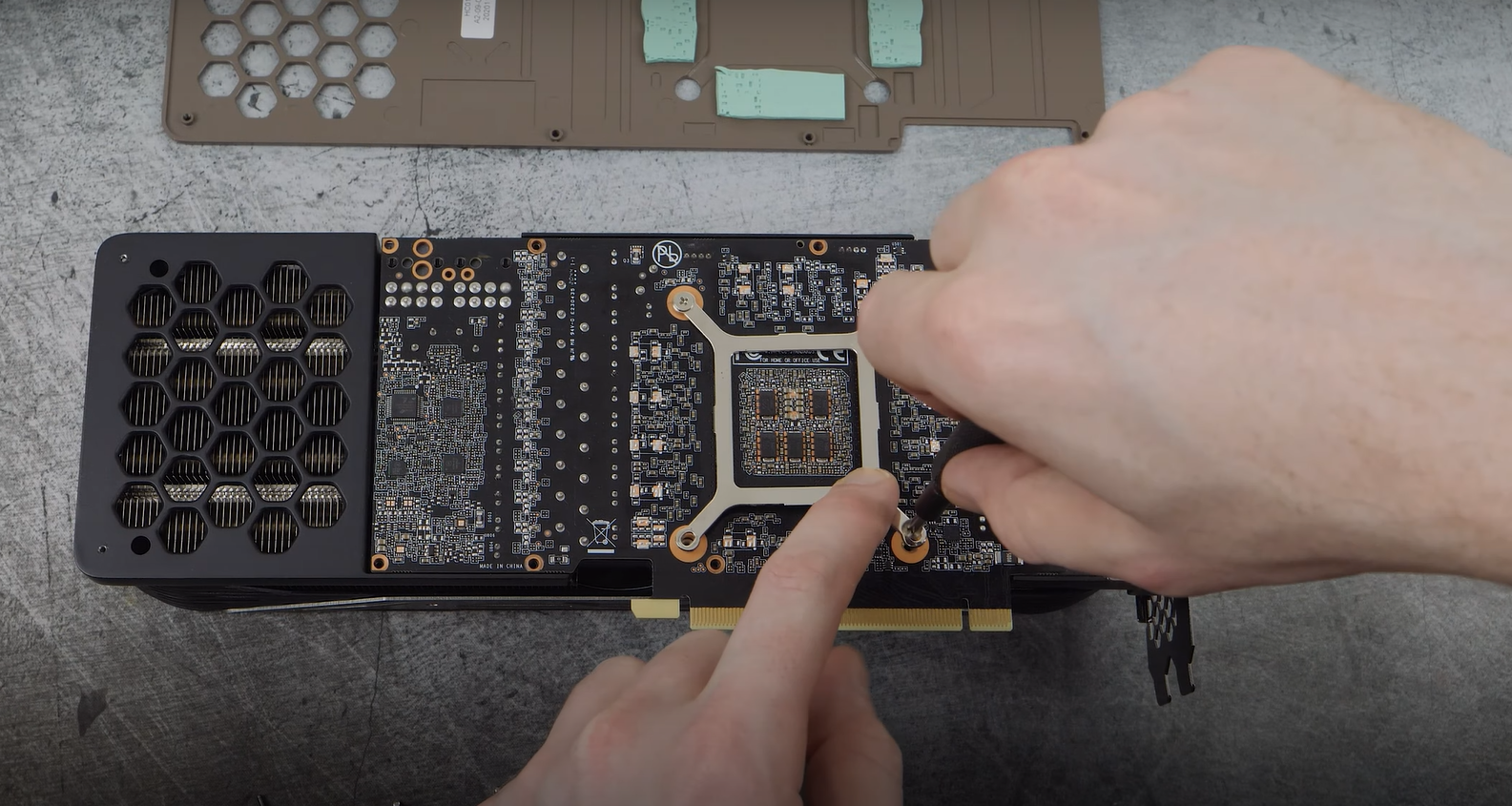

3. Schrauben Sie die GPU-Kühlerhalterung von der Grafikkarte ab.



4. Entfernen Sie die Grafikkarten-PCB aus der Kühlkörperbaugruppe.
   • Vergewissern Sie sich, dass Sie die Lüfter vorsichtig von den Onboard-Headern trennen.
5. Verwenden Sie ein fusselfreies Tuch und Isopropylalkohol, um die alte Wärmeleitpaste auf Ihrer GPU zu entfernen.

Schritt 2: Installation des Wasserkühlers

Nachdem Sie die Grafikkarten-PCB aus der originalen Kühlkörperbaugruppe entfernt und alte Wärmeleitpaste entfernt haben, können Sie nun den Wasserkühler installieren.

1. Entfernen Sie die Kunststoffabdeckung von der XG5-Kaltplatte.
2. Befestigen Sie die Grafikkarten-GPU am XG5 und achten Sie darauf, die Löcher auszurichten.

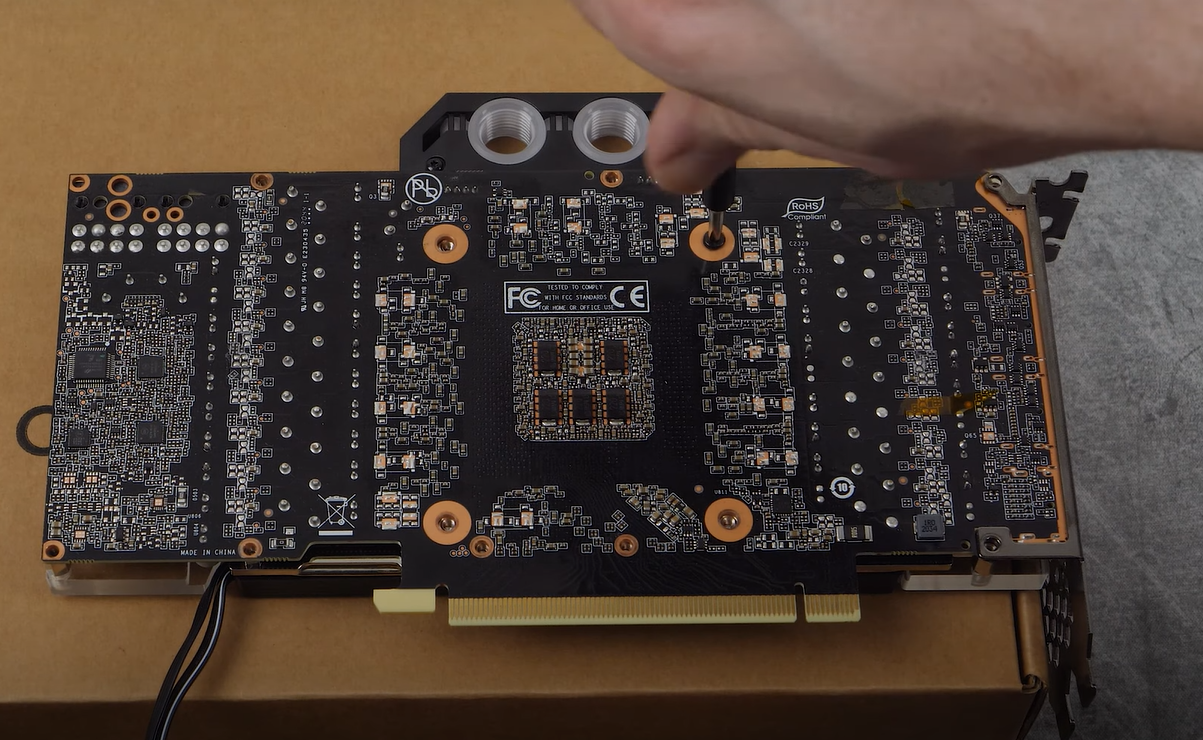

3. Verwenden Sie die mitgelieferten Schrauben, um die Grafikkarte am XG5 zu befestigen.

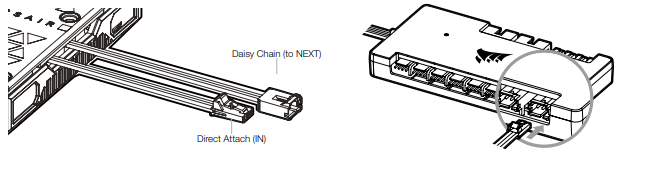

4. Verbinden Sie den XG5 mit Ihrem CORSAIR-Beleuchtungscontroller oder dem Motherboard-ARGB-Header mit einem Adapter.



Schritt 3: Installation Ihres XG5 in Ihren individuellen Kühlkreislauf

Der letzte Schritt besteht darin, den XG5 in den individuellen Kühlkreislauf Ihres Systems zu installieren.Sie benötigen zwei CORSAIR XF G1/4"-BSPP-Gewindefittings, um den XG5 in Ihren individuellen Kühlkreislauf zu installieren. Diese können im CORSAIR-Webshop erworben werden.

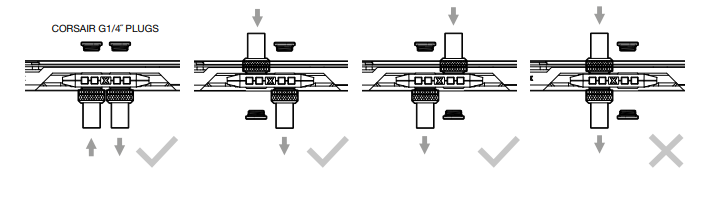

HINWEIS: Stellen Sie sicher, dass Sie NICHT einen der Wasserblockanschlüsse am XG5 sowohl als Einlass als auch als Auslass verwenden; dies führt dazu, dass die Flüssigkeit den Wasserblock umgeht.

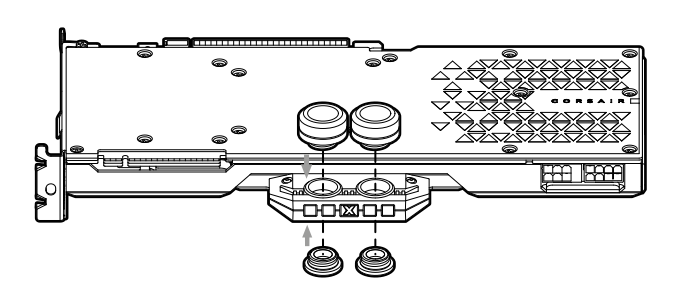

1. Installieren Sie die beiden CORSAIR XF G1/4"-BSPP-Gewindefittings in die Wasserblockanschlüsse des XG5; stellen Sie sicher, dass Sie die Fittings von Hand festziehen und KEINE Werkzeuge zum Festziehen verwenden (z. B. Zange).



2. Schließen Sie die übrigen Anschlüsse des XG5 mit den G1/4"-Stopfen.
3. Ziehen Sie die Stopfen mit dem im Lieferumfang Ihrer Fittings enthaltenen Stopfenschlüssel fest.
   • HINWEIS: Verwenden Sie KEINEN Schraubendreher, da dieser die Oberfläche der Stopfen beschädigen kann.
4. Installieren Sie das passende Schlauchmaterial für den von Ihnen verwendeten XF-Kompressionsfitting-Typ.
5. Verwenden Sie den Sicherungsring, um den Schlauch an Ihrem individuellen Kühlkreislauf zu befestigen.
   • HINWEIS: Wenn Sie Fittings verwendet haben, die nicht Kompressionsfittings sind, verwenden Sie die entsprechende Befestigungsmethode für diesen Fitting-Typ.
6. Führen Sie einen Lecktest an Ihrem Kühlkreislauf durch, bevor Sie Ihren PC einschalten.
