Brauchen Sie Hilfe bei der Einrichtung Ihres Hydro X Series XD7 RGB Pumpen-/Ausgleichsbehälters? Wir haben ein Video und diesen Leitfaden, um Ihnen zu helfen.

• Packungsinhalt
• Einrichten des XD7
• Optional: Installation des Temperatursensors
• Befüllen des XD7
• Videoanleitung

Packungsinhalt

Die Box mit dem XD7 sollte folgende Teile enthalten:

• XD7 Pumpen-/Ausgleichsbehälter-Kombination
• G1/4-Stopfen
• Temperatursensor
• Montageschrauben
• ARGB-Adapter
• 24-Pin-Jumper

Einrichten des XD7

So richten Sie Ihren XD7 ein:

1. Montieren Sie den XD7 an einer Gehäuselüfterhalterung oder direkt in Ihrem PC-Gehäuse.

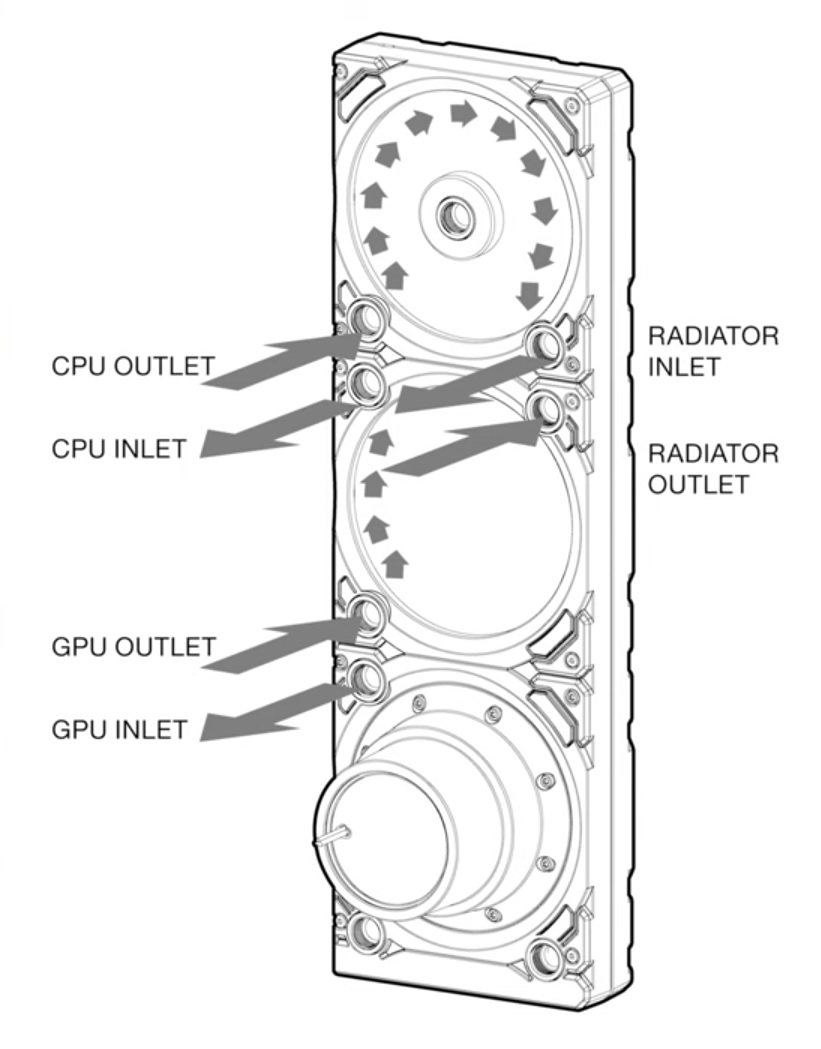

2. Verwenden Sie das untenstehende Diagramm für die empfohlene Positionierung des XD7.
   • HINWEIS: Die unteren beiden Anschlüsse sollten nur als Ablaufanschlüsse verwendet werden.

3. Installieren Sie den XD7 in Ihrem PC-Gehäuse.
4. Befestigen Sie die Schlauchanschlüsse an den XD7-Anschlüssen.
5. Verbinden Sie die Schläuche mit dem XD7 und Ihren anderen Hydro X Series Komponenten.

Optional: Installation des Temperatursensors

Wenn Sie einen Temperatursensor installieren möchten, können Sie:

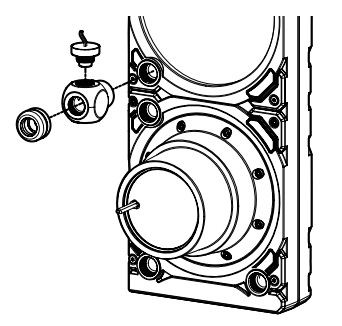

• Installieren Sie einen Y-Splitter-Adapteranschluss an einem beliebigen Einlass-/Auslassanschluss am XD7 AUSSER den Füll- oder Ablaufanschlüssen und installieren Sie dann den Temperatursensor am Y-Splitter-Adapteranschluss.

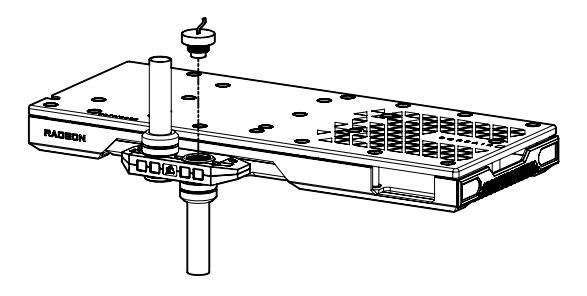

• Installieren Sie den Temperatursensor an einem ungenutzten Anschluss an einem GPU-Block.


Befüllen des XD7

Nachdem Sie den XD7 eingerichtet haben, ist es an der Zeit, ihn mit Kühlmittel zu füllen.

HINWEIS: Stellen Sie sicher, dass Ihr Netzteil ausgeschaltet ist und von allen Computerkomponenten getrennt ist, wenn Sie den XD7 befüllen.

1. Entfernen Sie den G1/4-Stopfen oben am XD7.
   • HINWEIS: Stellen Sie sicher, dass alle anderen ungenutzten G1/4-Anschlüsse verschlossen sind.

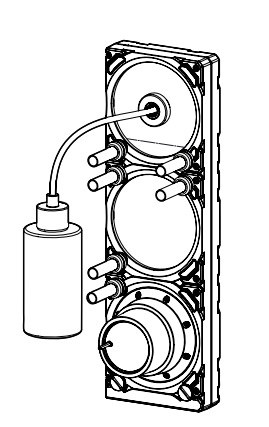

2. Verwenden Sie eine Flasche, um den XD7 mit Kühlmittel zu füllen.



3. Verbinden Sie den beiliegenden 24-Pin-Jumper mit dem 24-Pin-ATX-Kabel Ihres Netzteils.
4. Trennen Sie den 4-poligen Lüfteranschluss der XD7-Pumpe von Ihrem Motherboard/Lüftersteuerung; dies wird die Pumpe dazu zwingen, mit 100% Geschwindigkeit zu laufen, um das Befüllen zu erleichtern.
5. Verbinden Sie das Netzteil mit Strom und schalten Sie es ein, um die Pumpe laufen zu lassen; das Kühlmittel wird durch das System fließen.
6. Bevor der Ausgleichsbehälter leer ist, schalten Sie das Netzteil aus.
   • WICHTIG: Lassen Sie die Pumpe nicht trocken laufen oder den Ausgleichsbehälter leer werden, da dies die Pumpe beschädigen kann.
7. Wiederholen Sie die Schritte 5 und 6, bis der XD7 sein Kühlmittelniveau beibehält.
   • HINWEIS: Wir empfehlen, den Ausgleichsbehälter nicht mehr als 4 cm (1,5 Zoll) vom oberen Rand zu füllen.
8. Lassen Sie die Pumpe etwa 24 Stunden laufen, um Luft aus den Komponenten zu entfernen und sicherzustellen, dass keine Lecks vorhanden sind.
9. Nach dem Lecktesten des Systems schalten Sie das Netzteil aus und trennen den 24-Pin-Jumper ab.
10. Verbinden Sie die Stromversorgung mit Ihren anderen Computerperipheriegeräten und schalten Sie Ihren Computer ein.
