Der Hydro X Series XM2 M.2 SSD-Wasserblock ermöglicht es Ihnen, eine High-Speed M.2 SSD zu kühlen und somit schnelle Datenübertragungsraten aufrechtzuerhalten. Wir haben ein Video und schriftliche Anleitungen zur Unterstützung bei der Installation.
Videoanleitung
Installation des M.2 SSD-Wasserblocks
Vor der Installation stellen Sie sicher, dass Ihr PC-System ausgeschaltet ist.
- Entfernen Sie die Schutzfolie von den Wärmeleitpads der Montageklammer und des Wasserblocks.
- Platzieren Sie Ihre M.2 NVME SSD auf der Montageklammer.
- Setzen Sie den Wasserblock auf die M.2 NVME SSD und drücken Sie nach unten, bis die Montageklammer einrastet.
- Suchen Sie einen verfügbaren M.2 Key M 2280 Slot auf Ihrem Motherboard.
- Vergewissern Sie sich, dass Sie jegliche Abdeckungen und Schrauben entfernen; für kürzere M.2 Karten stellen Sie sicher, dass keine Schrauben auf den Abstandshaltern verbleiben.

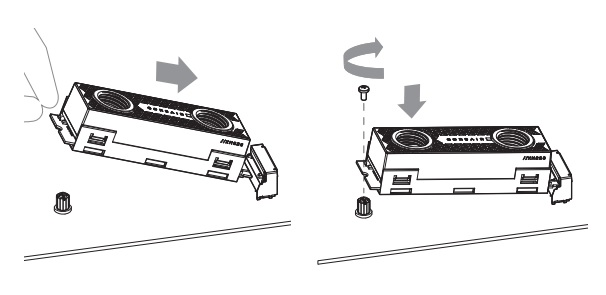

- Führen Sie die M.2 NVME SSD in den Slot ein.
- Befestigen Sie die SSD mit einer Schraube.

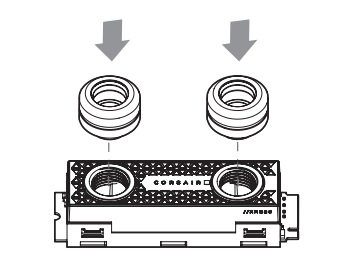

- Installieren Sie die beiden XF G1/4" BSPP Gewindeanschlüsse an den Wasserblock-Anschlüssen.
- Stellen Sie sicher, dass Sie die Anschlüsse von Hand festziehen. Verwenden Sie KEINE Werkzeuge zum Festziehen der Anschlüsse.
- Stellen Sie sicher, dass Sie die Anschlüsse von Hand festziehen. Verwenden Sie KEINE Werkzeuge zum Festziehen der Anschlüsse.
- Installieren und befestigen Sie die Wasserblock-Schläuche an den Anschlüssen.
Führen Sie vor dem Einschalten Ihres PC-Systems einen Lecktest durch.
