¿Necesitas ayuda para configurar tu combo de bomba y depósito Hydro X Series XD7 RGB? Tenemos un video y esta guía para ayudarte.

• Contenido de la caja
• Configuración del XD7
• Opcional: Instalación de la sonda de temperatura
• Llenado del XD7
• Instrucciones en video

Contenido de la caja

La caja que contiene el XD7 debería tener las siguientes piezas:

• Combo de bomba/depósito XD7
• Tapones G1/4
• Sonda de temperatura
• Tornillos de montaje
• Adaptador ARGB
• Jumper de 24 pines

Configuración del XD7

Para configurar tu XD7:

1. Monta el XD7 en un soporte de ventilador de la caja o directamente en la carcasa de tu PC.

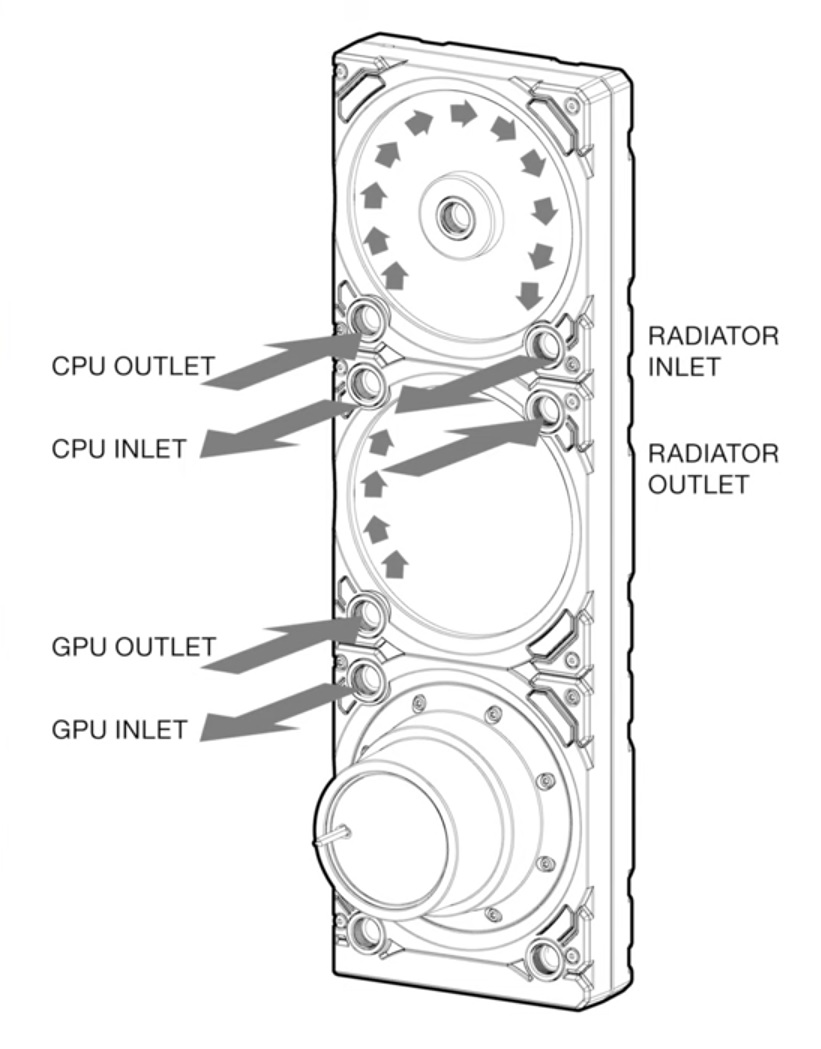

2. Utiliza el diagrama a continuación para la posición recomendada del XD7.
   • NOTA: Los dos puertos inferiores deben usarse solo como puertos de drenaje.

3. Instala el XD7 en la carcasa de tu PC.
4. Coloca los accesorios de tubería en los puertos del XD7.
5. Conecta la tubería al XD7 y a otros componentes de la serie Hydro X.

Opcional: Instalación de la sonda de temperatura

Si deseas instalar una sonda de temperatura, puedes:

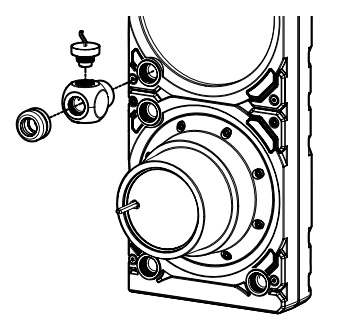

• Instalar un adaptador de división en Y en cualquier puerto de entrada/salida en el XD7 EXCEPTO los puertos de llenado o drenaje, luego instala la sonda de temperatura en el adaptador de división en Y.

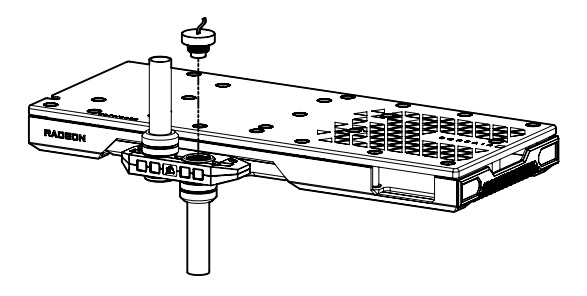

• Instalar la sonda de temperatura en un puerto no utilizado en un bloque de GPU.


Llenado del XD7

Una vez que hayas terminado de configurar el XD7, es hora de llenarlo con refrigerante.

NOTA: Asegúrate de que la unidad de suministro de energía esté apagada y desconectada de todos los componentes de tu computadora al llenar el XD7.

1. Retira el tapón G1/4 de la parte superior del XD7.
   • NOTA: Asegúrate de que cualquier otro puerto G1/4 no utilizado esté tapado.

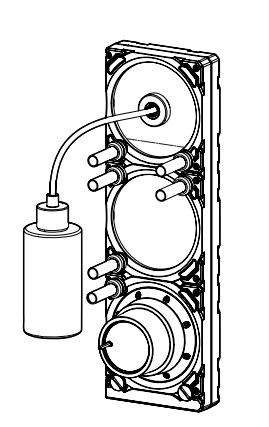

2. Utiliza una botella para llenar el XD7 con refrigerante.



3. Conecta el jumper de 24 pines incluido al cable ATX de 24 pines de tu PSU.
4. Desconecta el conector de ventilador de 4 pines de la bomba XD7 de tu placa base/controlador de ventilador; esto hará que la bomba funcione al 100% de velocidad para facilitar el llenado.
5. Conecta la PSU a la energía y enciéndela para hacer funcionar la bomba; el refrigerante comenzará a fluir a través del sistema.
6. Antes de que el depósito se quede sin refrigerante, apaga la PSU.
   • IMPORTANTE: NO permitas que la bomba funcione en seco o que el depósito se quede sin refrigerante, ya que esto puede dañar la bomba.
7. Repite los pasos 5 y 6 hasta que el XD7 mantenga su nivel de refrigerante.
   • NOTA: Recomendamos no llenar el depósito más de 4 cm (1.5") desde la parte superior.
8. Deja que la bomba funcione durante aproximadamente 24 horas para eliminar cualquier aire atrapado en los componentes y asegurarte de que no haya fugas.
9. Después de realizar la prueba de fugas en el sistema, apaga la PSU y desconecta el jumper de 24 pines.
10. Vuelve a conectar la energía a tus otros periféricos de computadora y enciende tu computadora.
