Hydro X: Cómo instalar tu bloque de agua para GPU HYDRO X Series XG5 RGB en tu tarjeta gráfica de referencia de la serie 30
Este artículo contiene instrucciones y un video para ayudarte a instalar tu Bloque de Agua para GPU CORSAIR HYDRO X Series XG5 RGB en tu tarjeta gráfica de la serie NVIDIA GeForce RTX 30 de diseño de referencia.
NOTA: Si deseas utilizar la iluminación RGB integrada del XG5, necesitarás un controlador CORSAIR iCUE Commander PRO / CORE XT o un controlador Lighting Node PRO, que te permitirá utilizar el software iCUE para programar y controlar los efectos visuales.
Instrucciones en video
Paso 1: Preparando tu tarjeta gráfica
El primer paso es preparar tu tarjeta gráfica para la instalación del bloque de agua.

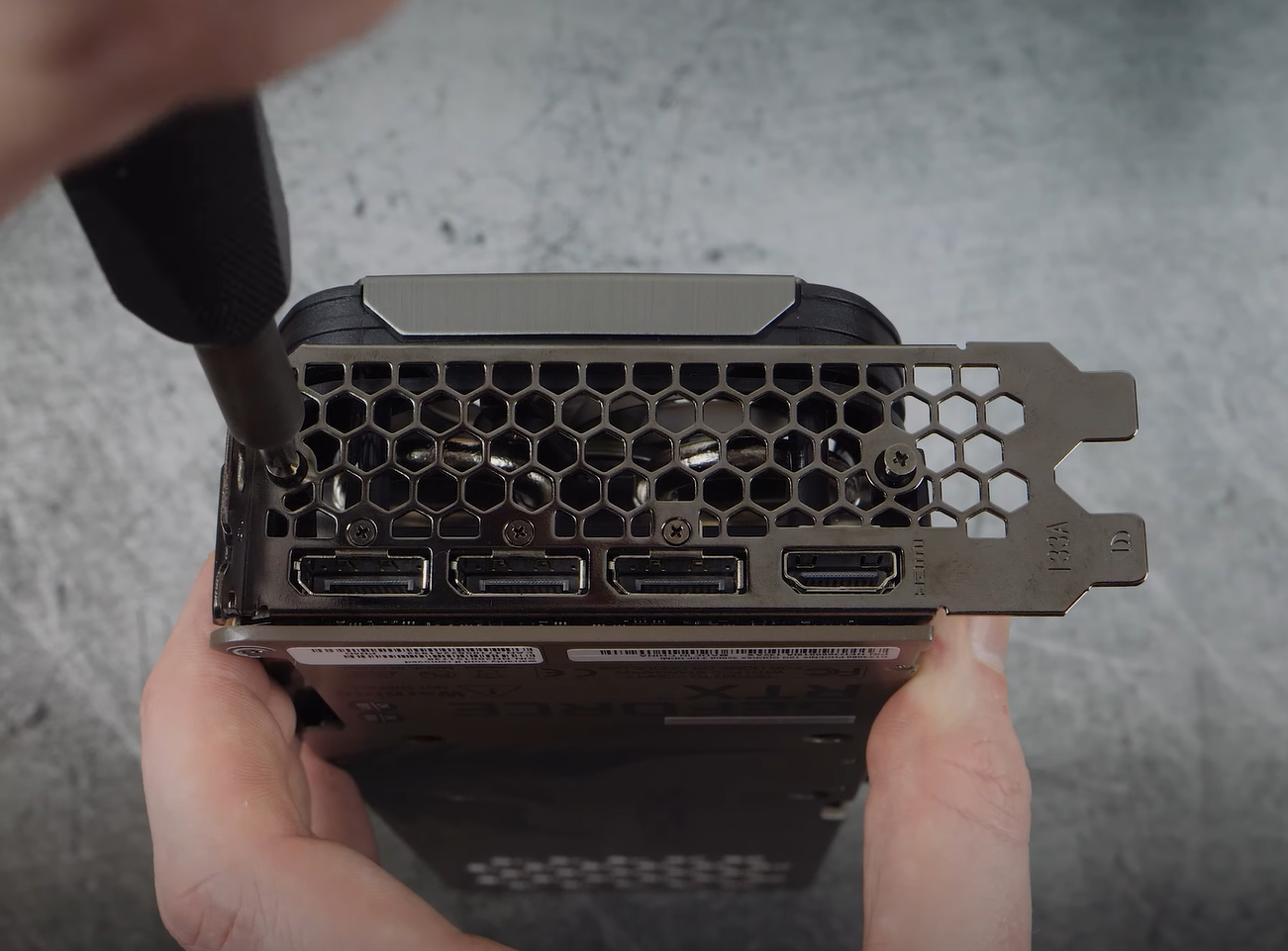

- Desatornilla el soporte de montaje del slot PCI de la tarjeta gráfica.
- Si tu tarjeta gráfica tiene una placa trasera, desatorníllala de la tarjeta gráfica.

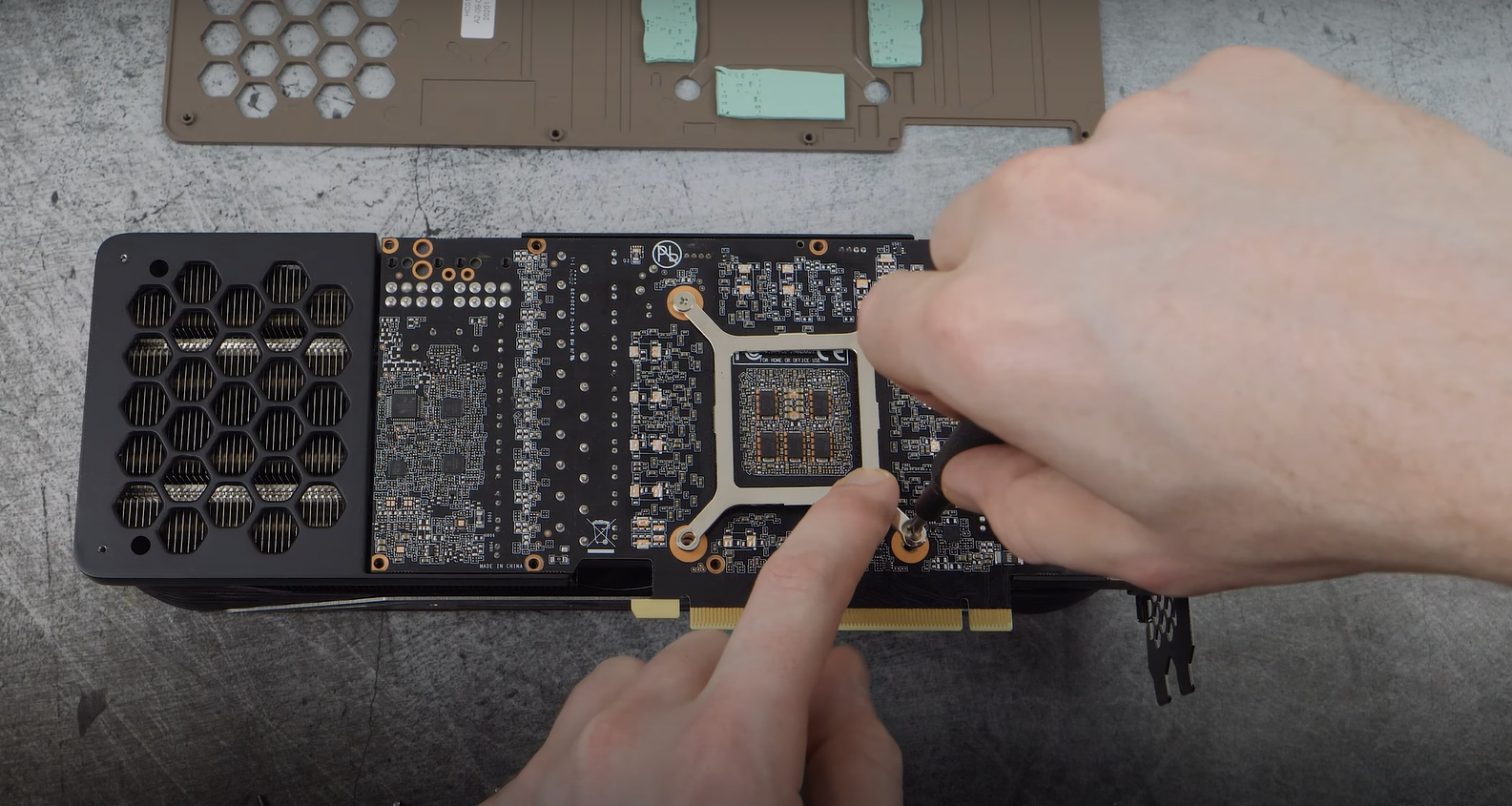

- Desatornilla el soporte de retención del disipador de la GPU de la tarjeta gráfica.
- Retira la PCB de la tarjeta gráfica del conjunto del disipador.
- Asegúrate de desconectar cuidadosamente los ventiladores de los encabezados de la placa.
- Utiliza un paño sin pelusa y alcohol isopropílico para retirar la pasta térmica antigua de tu GPU.
Paso 2: Instalando el bloque de agua
Una vez hayas retirado la PCB de la tarjeta gráfica del conjunto original del disipador y limpiado cualquier pasta térmica antigua, ahora puedes instalar el bloque de agua.
- Retira la cubierta plástica de la placa fría XG5.
- Monta la GPU de la tarjeta gráfica en el XG5, asegurándote de alinear los agujeros.
- Utiliza los tornillos proporcionados para fijar la tarjeta gráfica en el XG5.

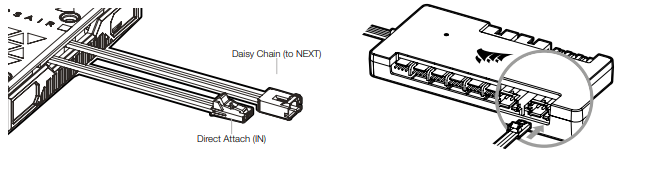

- Conecta el XG5 a tu controlador de iluminación CORSAIR o al encabezado ARGB de la placa base con un adaptador.
Paso 3: Instalando tu XG5 en tu circuito de refrigeración personalizado
El paso final es instalar el XG5 en el circuito de refrigeración personalizado de tu sistema. Necesitarás dos accesorios roscados CORSAIR XF G1/4" BSPP para instalar el XG5 en tu circuito de refrigeración personalizado. Puedes adquirirlos en la Tienda Web de CORSAIR.

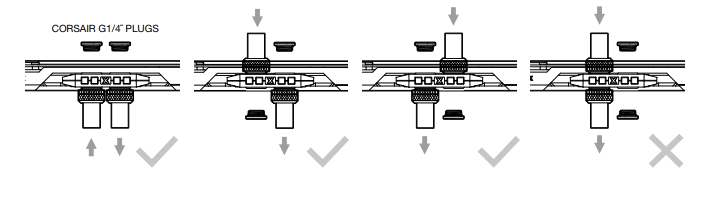

NOTA: Asegúrate de NO utilizar uno de los puertos del bloque de agua en el XG5 como entrada y salida; esto provocará que el líquido pase por alto el bloque de agua.
-

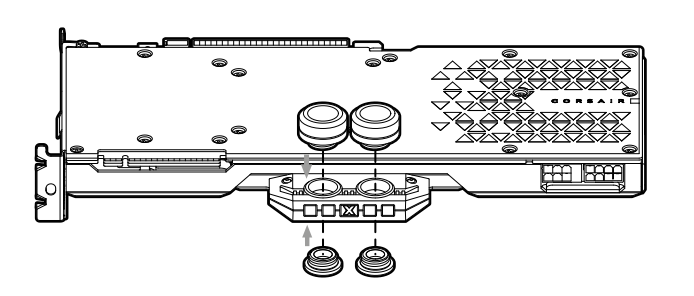

Instala los dos accesorios roscados CORSAIR XF G1/4" BSPP en los puertos del bloque de agua del XG5; asegúrate de apretar los accesorios a mano y NO uses herramientas para apretar (por ejemplo, alicates).
- Cierra los puertos restantes del XG5 usando los tapones G1/4".
- Ajusta los tapones utilizando la herramienta de tapones incluida con tus accesorios.
- NOTA: NO uses un destornillador, ya que puede dañar la superficie de los tapones.
- Instala el tubo adecuado para el tipo de accesorio de compresión XF que hayas utilizado.
- Utiliza el anillo de bloqueo para asegurar el tubo a tu circuito de refrigeración personalizado.
- NOTA: Si utilizaste accesorios que no son de compresión, utiliza el método de sujeción adecuado para ese tipo de accesorio.
- Realiza una prueba de fugas en tu circuito de refrigeración antes de encender tu PC.
